Αρχική Σελίδα /Προϊόντα/Συστήματα μετρήσεων με βίντεο/IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο

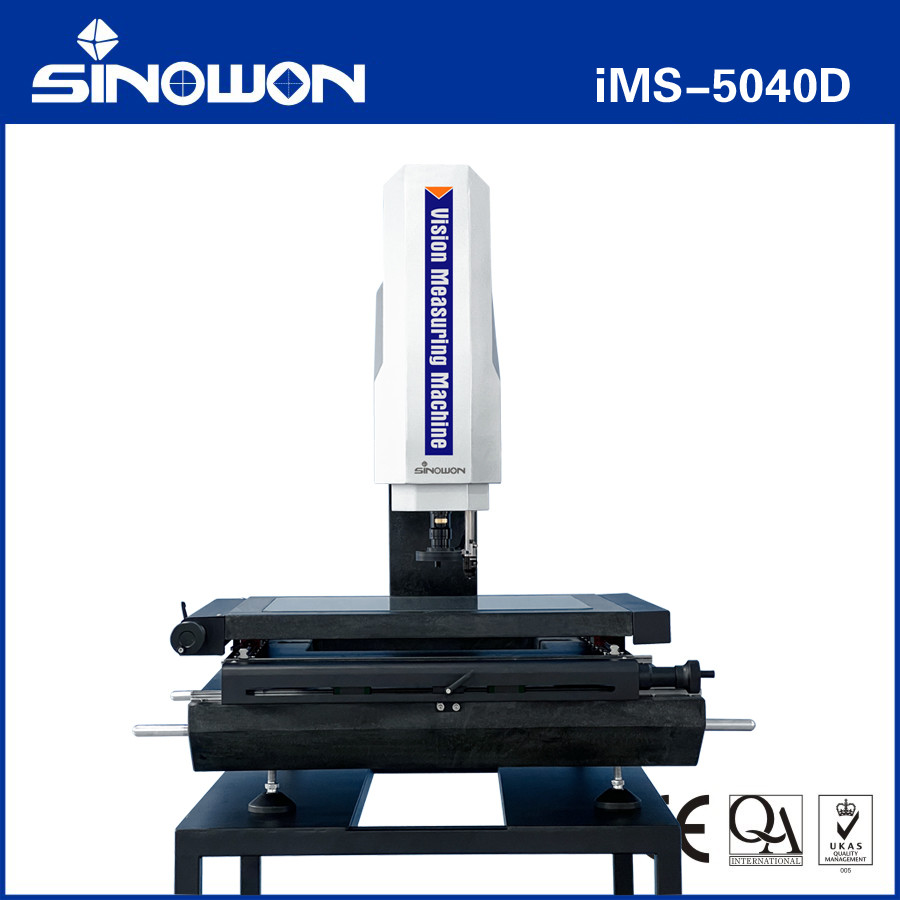

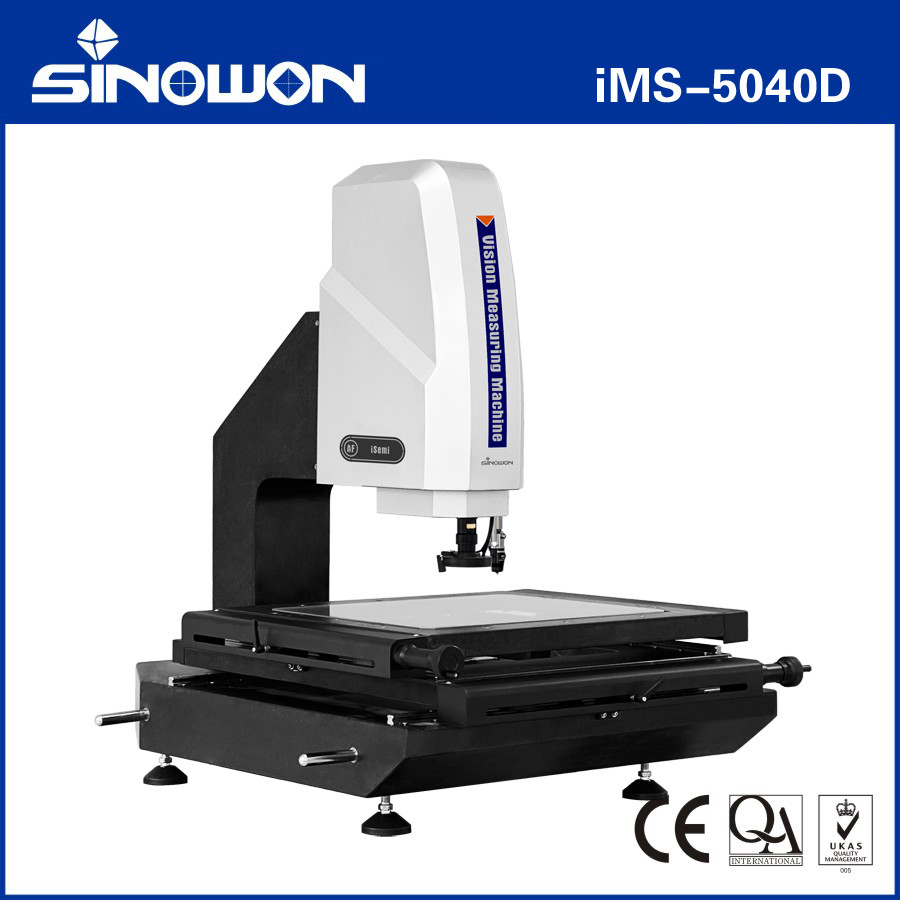

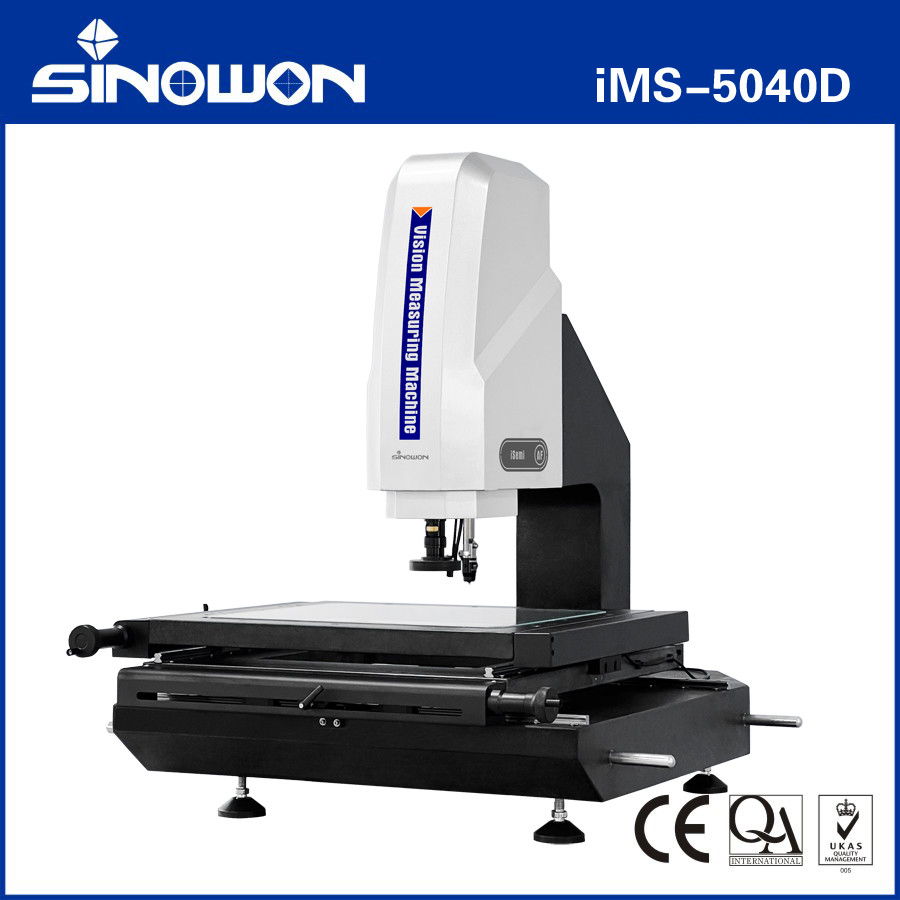

IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο

1 σύνολα
MOQ
Can be discussed
τιμή
IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Κωδικός#: 521-420J
Εργατικό πάγκο μαρμάρου: (650*580) mm
Εργατικό πάγκο γυαλιού: (540*440) χιλιοστά
Ταξιδεύσεις στον άξονα X/Y: (500*400) χιλιοστά
Ταξίδι στον άξονα Ζ: Αποτελεσματική διαδρομή 200 mm
Διάταξη X/Y/Z: 0.5um
Πεντάμελος και Στερεόπετρα: Γρανίτη υψηλής ακρίβειας
XY aixs Ακριβότητα μέτρησης: ≤2,5+L/200 (μμ)
Ακριβότητα μέτρησης Zais: ≤5+L/200 (μμ)
Επαναδιανομή ακρίβειας: 2um
Λογισμικό μέτρησης: iΜέτρηση
Διάσταση (WxDxH): (1111*867*1086) mm
καθαρό βάρος: 380 κιλά
Επισημαίνω:

Μηχανή μέτρησης βίντεο υψηλής ακρίβειας

,

Ημιαυτόματη μηχανή μέτρησης βίντεο
Βασικές πληροφορίες
Τόπος καταγωγής: Jiangmen, Κίνα
Μάρκα: SINOWON
Πιστοποίηση: CE/ROHS
Αριθμό μοντέλου: IMS-5040D
Έγγραφο: D4 Sinowon iSemi Series Hig...a1.pdf
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Πλακέτο
Χρόνος παράδοσης: 15 εργάσιμες μέρες
Δυνατότητα προσφοράς: 100 σετ/μήνα
Περιγραφή προϊόντων

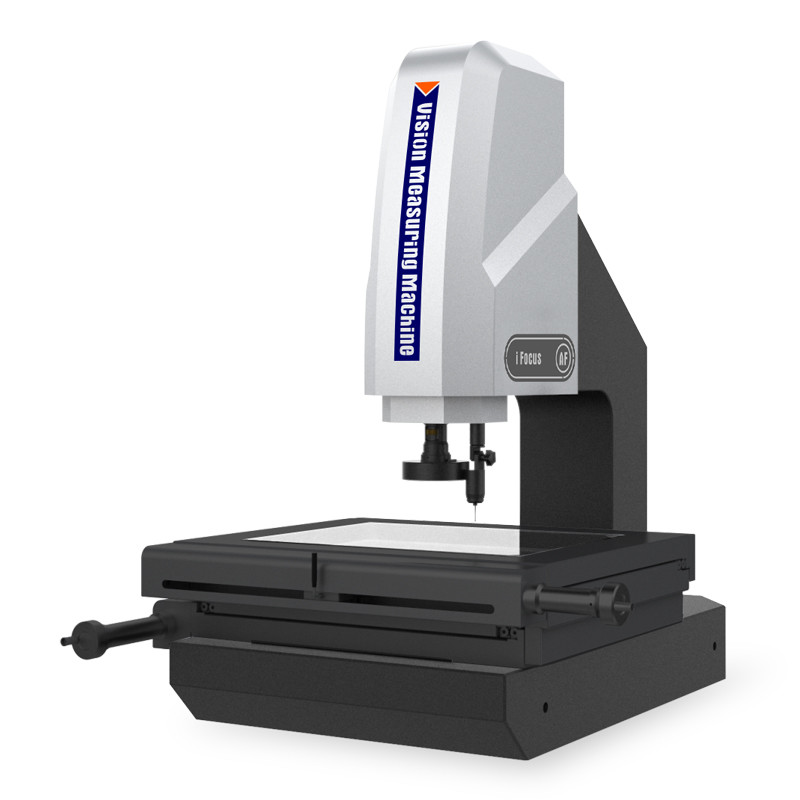

Υψηλής ακρίβειας ημιαυτόματη μηχανή μέτρησης όρασης iSemi Σειρά IMS-5040D



IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο 0



Μηχανή μέτρησης όρασηςΧαρακτηριστικά του προϊόντος:

  • Υιοθετούν υψηλής ακρίβειας βάση και στήλη από γρανίτη για να εξασφαλίσουν τη σταθερότητα και την ακρίβεια της μηχανής.
  • Υιοθετείτε υψηλής ακρίβειας γυαλισμένη ράβδο χωρίς δόντια και συσκευή κλειδώματος γρήγορης κίνησης για να διασφαλιστεί ότι το σφάλμα επιστροφής του πίνακα είναι εντός 2um.
  • Υιοθετούνται οπτικός κανόνας με υψηλή ακρίβεια και επιτραπέζι εργασίας με ακρίβεια για να εξασφαλίζεται ότι η ακρίβεια της μηχανής είναι εντός των ορίων ≤ 2,5+L/200um.
  • υιοθετούν φακό ζουμ υψηλής ευκρίνειας και ψηφιακή χρωματική κάμερα υψηλής ανάλυσης για να εξασφαλίζουν καθαρή ποιότητα εικόνας χωρίς στρέβλωση·
  • Χρησιμοποιώντας τον προγραμματιζόμενο επιφανειακό φωτισμό LED 4 δακτυλίων 8 περιοχών με κρύο φωτισμό και τον παράλληλο φωτισμό Contour LED καθώς και μια ενσωματωμένη έξυπνη μονάδα ρύθμισης φωτισμού,η φωτεινότητα περιοχής του φωτός στην περιοχή των 4 δακτυλίων 8 μπορεί να ελέγχεται ελεύθερα;
  • Το λογισμικό μέτρησης iMeasuring Vision βελτιώνει τον έλεγχο ποιότητας σε ένα νέο επίπεδο.
  • Ο άξονας Z χρησιμοποιεί γραμμικούς οδηγούς υψηλής ακρίβειας και σύστημα ελέγχου κινητήρα σερβομηχανής για την επίτευξη αυτόματης εστίασης, την εξάλειψη των ανθρώπινων σφαλμάτων εστίασης και τη βελτίωση της ακρίβειας και της σταθερότητας της μέτρησης.
  • Ο προαιρετικός ανιχνευτής επαφής και το τρισδιάστατο λογισμικό μέτρησης μπορούν να χρησιμοποιηθούν για την αναβάθμιση της μηχανής σε τρισδιάστατη μηχανή μέτρησης επαφής.



Μηχανή μέτρησης όρασηςΤεχνική SΠροδιαγραφές:



Εμπορεύματα Μηχανή μέτρησης οραμάτων υψηλής ακρίβειας ημιαυτόματηΣειρά iSemi
Σχήμα IMS-2010D IMS-2515D IMS-3020D IMS-4030D IMS-5040D
Εργατικό πάγκο από μάρμαρο (270*350) mm (408*308) χιλιοστά (458*358) χιλιοστά (608*470) mm (650*580) mm
Εργατικό πάγκο από γυαλί (142*242) mm (306*198) mm (356*248) χιλιοστά (456*348) χιλιοστά (540*440) χιλιοστά
Άξονας X/Y Ταξίδι (200*100) χιλιοστά (250*150) mm (300*200) mm (400*300) mm (500*400) χιλιοστά
Ταξιδεύσεις στον άξονα Z Υψηλής ακρίβειας γραμμική καθοδήγηση, αποτελεσματική διαδρομή 200 mm
Αποφάσισμα X/Y/Z aixs 0.5um
Πεντάμελος και Στερεόπετρα Γρανίτη υψηλής ακρίβειας
Ακριβότητα μέτρησης* XY aixs:≤2,5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Επαναδιανομή ακρίβειας 2μ
Σύστημα φωτισμού (προσαρμογή λογισμικού) Επιφάνεια 4 δακτυλίων και 8 ζώνες απεριόριστα ρυθμιζόμενο φως LED κρύο
Διαφωτισμός παράλληλος LED
Προαιρετικό ομοαξικό φως
Ψηφιακή κάμερα Ψηφιακή κάμερα υψηλής ανάλυσης 1/2.9"/1.6Mpixel
Ζουμ φακούς 6.5X Υψηλής Ανάλυσης Ηλεκτρονικός φακός ζουμ ανάδρασης, Οπτική μεγέθυνση: 0,7X ~ 4,5X ; Μεγέθυνση βίντεο: 20X ~ 129X
Λογισμικό μέτρησης iΜέτρηση
Σύστημα λειτουργίας Υποστήριξη λειτουργικού συστήματος WIN 10/11-32/64
Γλώσσα Αγγλικά, απλοποιημένο κινέζικο, παραδοσιακό κινέζικο, προαιρετικές εκδόσεις σε άλλες γλώσσες
Εργασιακό περιβάλλον Θερμοκρασία 20°C±2°C, αλλαγή θερμοκρασίας <1°C/Hr, υγρασία 30%~80%RH, δονήσεις <0,02g, ≤15Hz.
Ηλεκτρική τροφοδοσία Δυναμικό ρεύματος:
Διάσταση ((WxDxH) (677*552*998) χιλιοστά (790*617*1000) χιλιοστά (838*667*1000) χιλιοστά (1002*817*1043) mm (1111*867*1086) mm
Μέγεθος συσκευασίας ((WxDxH)) (1030*780*1260) χιλιοστά (1030*780*1260) χιλιοστά (1030*780*1260) χιλιοστά (1130*1000*1270) χιλιοστά (1250*1035*1460) χιλιοστά
Ακαθάριστο/καθαρό βάρος 220/150 κιλά 242/175 κιλά 275/185 κιλά 449/350Kg 550/380 κιλά



Σημείωση:

Το "L" αντιπροσωπεύει το μετρούμενο μήκος σε χιλιοστά, και η μηχανική ακρίβεια του άξονα Z εξαρτάται σε μεγάλο βαθμό από την ακρίβεια εστίασης και την επιφάνεια του εργαστηρίου.

Η μεγέθυνση είναι μια κατά προσέγγιση τιμή και σχετίζεται στενά με το μέγεθος και την ανάλυση της οθόνης.

Οι πελάτες μπορούν να επιλέξουν να προσθέσουν ένα βοηθητικό φακό 0,5X ή 2X ανάλογα με τις ανάγκες τους για την επίτευξη μεγέθυνσης εικόνας.

Τα iMS-2010/5040 είναι τραπέζια εργασίας από μάρμαρο, ενώ τα iMS-2515/3020/4030 είναι τραπέζια εργασίας από μέταλλο.





Περιγραφή μοντέλου διαμόρφωσης προϊόντος (παράδειγμα με iMS-5040)



Διαμόρφωση αισθητήρα 2.5D 3D 2.5D 3D
Εμπορεύματα 2Μηχανή μέτρησης όρασης 5D Μηχανή μέτρησης 3D επαφής και όρασης 2.5D ημιαυτόματη μηχανή μέτρησης όρασης 3D ημιαυτόματη μηχανή μέτρησης επαφής και όρασης
Σχήμα iMS-5040A iMS-5040B iMS-5040C iMS-5040D
Τύπος Α Β Γ D
Σημασία Οπτικός αισθητήρας φακού με ζουμ

Αισθητήρας φακού ζουμ και

Αισθητήρας επαφής ανιχνευτή

 Αισθητήρας φακού με ζουμ και λειτουργία αυτόματης εστίασης στον άξονα Z Αισθητήρας φακού με ζουμ, αισθητήρας επαφής με ανιχνευτή και λειτουργία αυτόματης εστίασης
Αξία Z Αυτοσκόπηση Χωρίς Χωρίς Με Με
Επικοινωνία με ανιχνευτή Χωρίς Με Χωρίς Με
Λογισμικό iΜέτρηση2.1 Μέτρηση3.1 iΜέτρηση2.2 Μέτρηση3.2



Μοντέλα και προδιαγραφές μηχανών μέτρησης χειροκίνητης όρασης:



Σχήμα Κωδικός# Σχήμα Κωδικός# Σχήμα Κωδικός# Σχήμα Κωδικός# Σχήμα Κωδικός#
IMS-2010A 521-120Ε IMS-2515A 521-120F

IMS-3020Α

521-120G

 IMS-4030A 521-120H IMS-5040A 521-120J
IMS-2010B 521-220Ε IMS-2515B 521-220F IMS-3020B 521-220G IMS-4030B 521-220H IMS-5040B 521-220J
IMS-2010C 521-320Ε IMS-2515C 521-320F IMS-3020C 521-320G IMS-4030C 521-320H IMS-5040C 521-320J
IMS-2010D 521-420Ε IMS-2515D 521-420F IMS-3020D 521-420G IMS-4030D 521-420H IMS-5040D 521-420J
IMS-6040A 521-120K IMS-6040B 521-220K IMS-6040C 521-320K IMS-6040D 521-420K - Τι; - Τι;




Εγχειρίδιο μέτρησης όρασης μηχανής ταξιδιωτικού οδηγού πίνακας:



Ταξίδι mm Σχήμα Χ άξονας Δρόμος mm Δράση άξονα Y mm

Ζ άξονας Τυπική μετακίνηση

χμ

Ζ-άξονας Μέγιστη προσαρμοσμένη διαδρομή

χμ
100x100x100 IMS-1010 100 100 100 - Τι;
200x100x200 Δελτίο ΕΚΑΧ 2010 200 100 200 300
250x150x200 IMS-2515 250 150 200 300
300x200x200 IMS-3020 300 200 200 400
400x300x200 IMS-4030 400 300 200 400
500x400x200 IMS-5040 500 400 200 400
600x400x200 IMS-6040 600 400 200 400



  • Άλλες ταξιδιωτικές προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες του πελάτη.



Μηχανή μέτρησης όρασηςΔιαρθρωτικά σχέδια:

IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο 1



IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο 2



Μηχανή μέτρησης όρασηςΕφαρμογή στον κλάδο:



Οπτική Μηχανή Μέτρησης OMM, γνωστή επίσης ως Μηχανή Μέτρησης Όρασης και Μηχανή Μέτρησης Χωρίς Επαφή, Δυαδιάστατη Μηχανή Μέτρησης, 2,5D Μηχανή Μέτρησης,με την αναβάθμιση της σύγχρονης βιομηχανικής βιομηχανίας υψηλής ακρίβειας και μικροεπεξεργασίαςΗ μέτρηση των γεωμετρικών διαστάσεων και των γεωμετρικών ανοχής γίνεται αναπόφευκτη.

Οι μηχανές οπτικής μέτρησης είναι κατάλληλες για όλα τα πεδία εφαρμογής για τη μέτρηση συντεταγμένων και χρησιμοποιούνται ευρέως σε μηχανήματα, ηλεκτρονικά, όργανα, υλικό,πλαστικές και άλλες βιομηχανίες. όπως: καλούπια, βίδες, μέταλλα, αξεσουάρ, καουτσούκ, πλαίσια PCB, ελατήρια, υλικό, ηλεκτρονικά, πλαστικά, αεροπορία, αεροδιαστημική βιομηχανία κλπ.μικρομέτρα, και προφίλ προβολέα, η οποία είναι μια υψηλής ακρίβειας, υψηλής απόδοσης και υψηλής αξιοπιστίας μετρητής μηχανή ενσωματώνοντας οπτική, μηχανική, ηλεκτρονική και τεχνολογίες επεξεργασίας εικόνας υπολογιστή.

Μετά τη συλλογή των χαρακτηριστικών της εικόνας από το σύστημα κάμερας CCD και την επεξεργασία τους από υπολογιστές και λογισμικούς αλγόριθμους,το περίγραμμα και το σχήμα της επιφάνειαςΗ μέτρηση της ποιότητας και ο έλεγχος της ποιότητας.Τα δεδομένα μετρήσεων μπορούν να εισαχθούν στο AUTOCAD για να γίνουν ένα πλήρες σχέδιο μηχανικής, και έγγραφα σε DXF, IGS και άλλες μορφές μπορούν να δημιουργηθούν, και μπορούν επίσης να εισαχθούν στο λογισμικό στατιστικής ανάλυσης WORD, EXCEL και SPC για τη δημιουργία CPK και διαφόρων στατιστικών εκθέσεων.

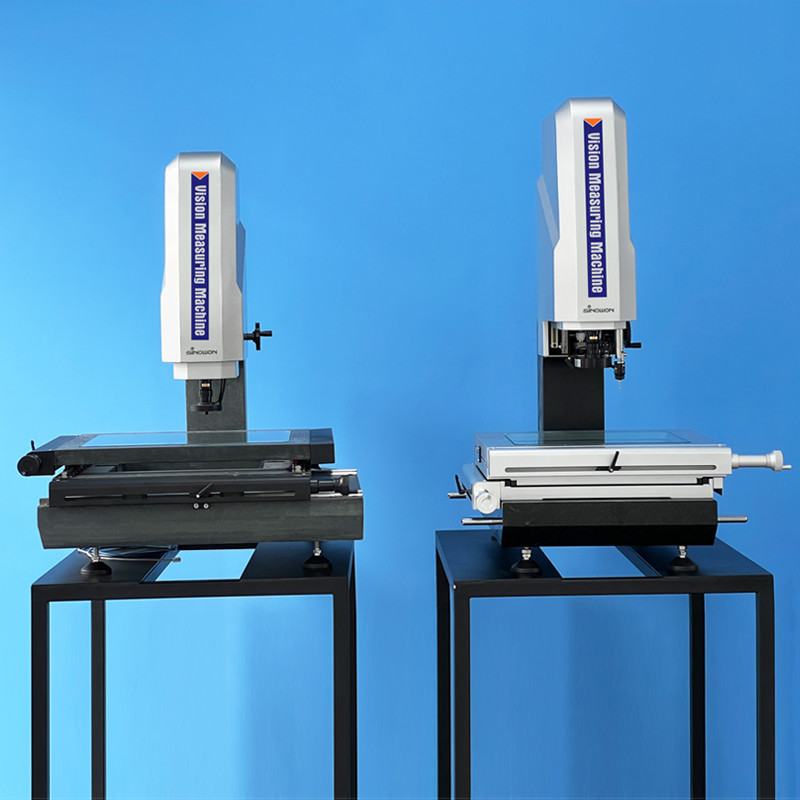

IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο 3

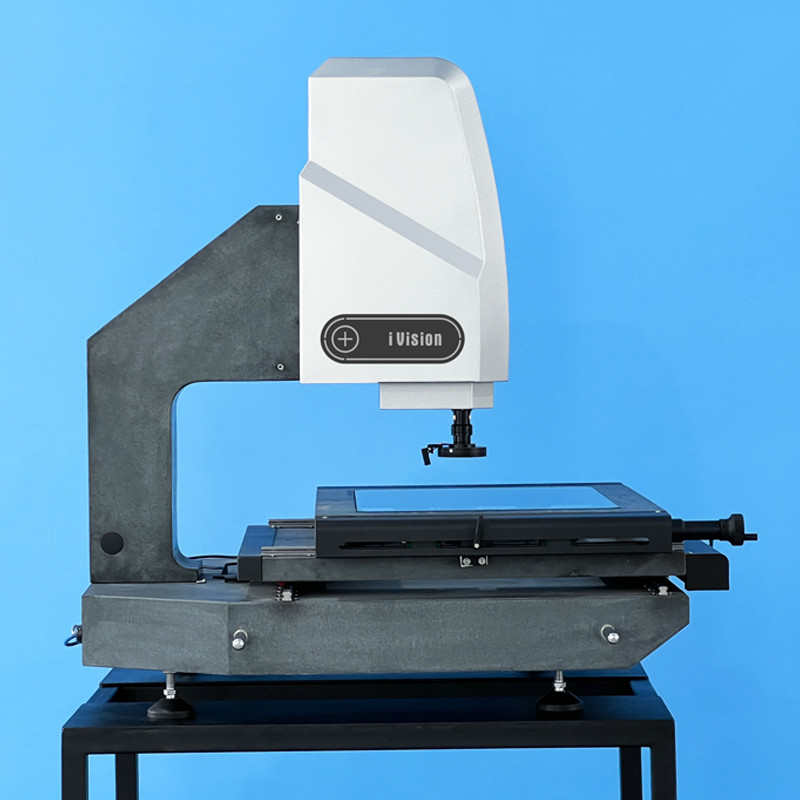

IMS-5040D ημιαυτόματη μηχανή μέτρησης βίντεο 4
