Σημείωμα:
Το "L" αντιπροσωπεύει το μετρούμενο μήκος σε χιλιοστά και η μηχανική ακρίβεια του άξονα Z εξαρτάται σε μεγάλο βαθμό από την ακρίβεια εστίασης και την επιφάνεια του τεμαχίου εργασίας.
Η μεγέθυνση είναι μια κατά προσέγγιση τιμή και σχετίζεται στενά με το μέγεθος και την ανάλυση της οθόνης.
Οι πελάτες μπορούν να επιλέξουν να προσθέσουν έναν βοηθητικό φακό 0,5X ή 2X ανάλογα με τις ανάγκες τους για να επιτύχουν μεγέθυνση εικόνας.
Οι iMS-2010/5040 είναι πάγκοι εργασίας από μάρμαρο, ενώ οι iMS-2515/3020/4030 είναι πάγκοι εργασίας από μέταλλο.

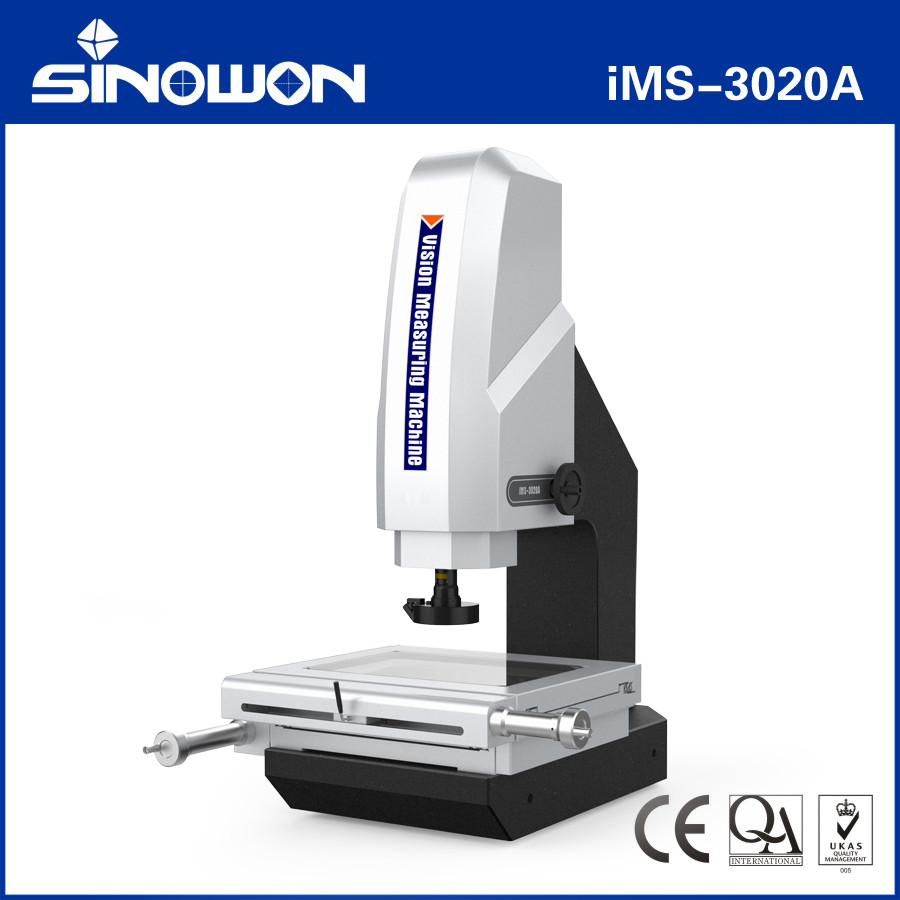

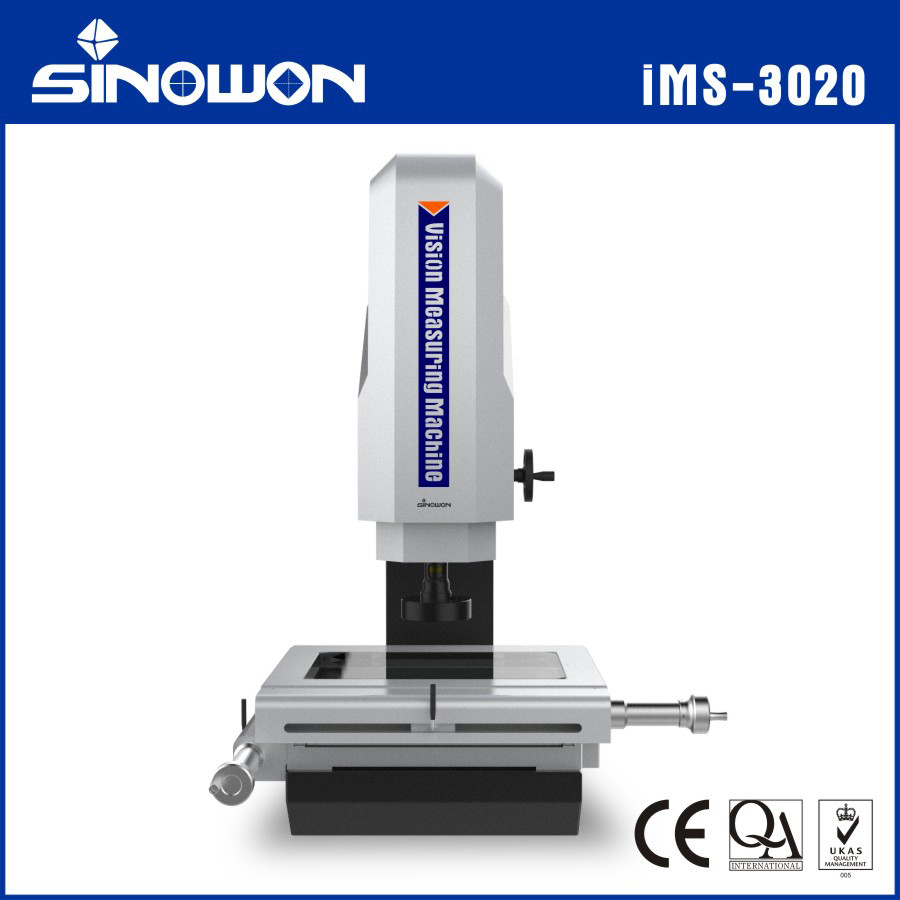

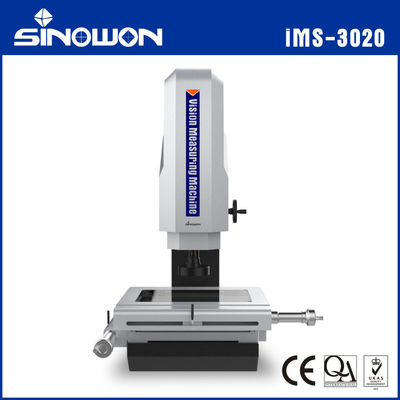

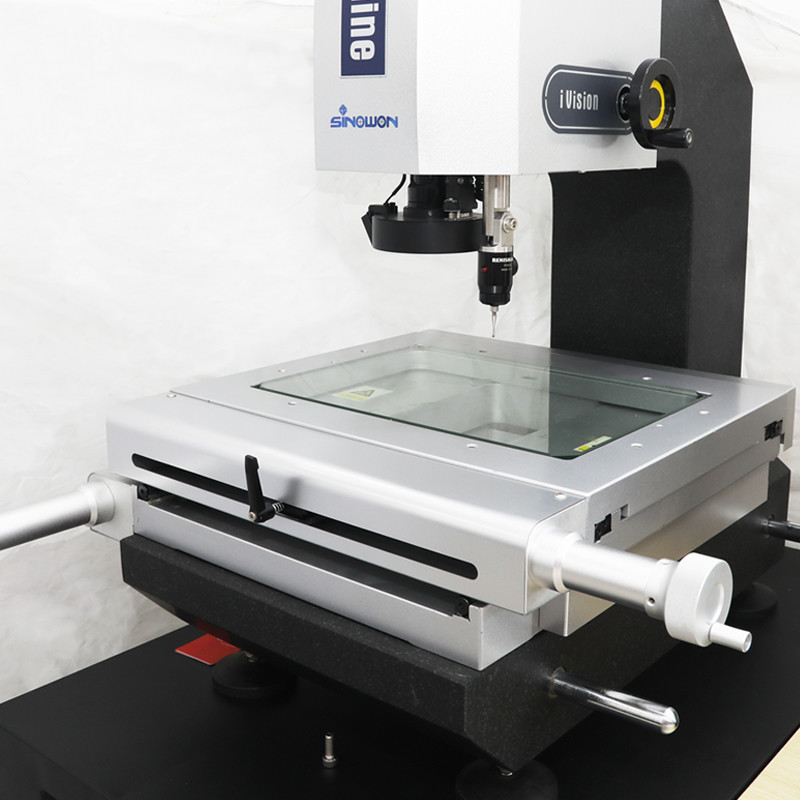

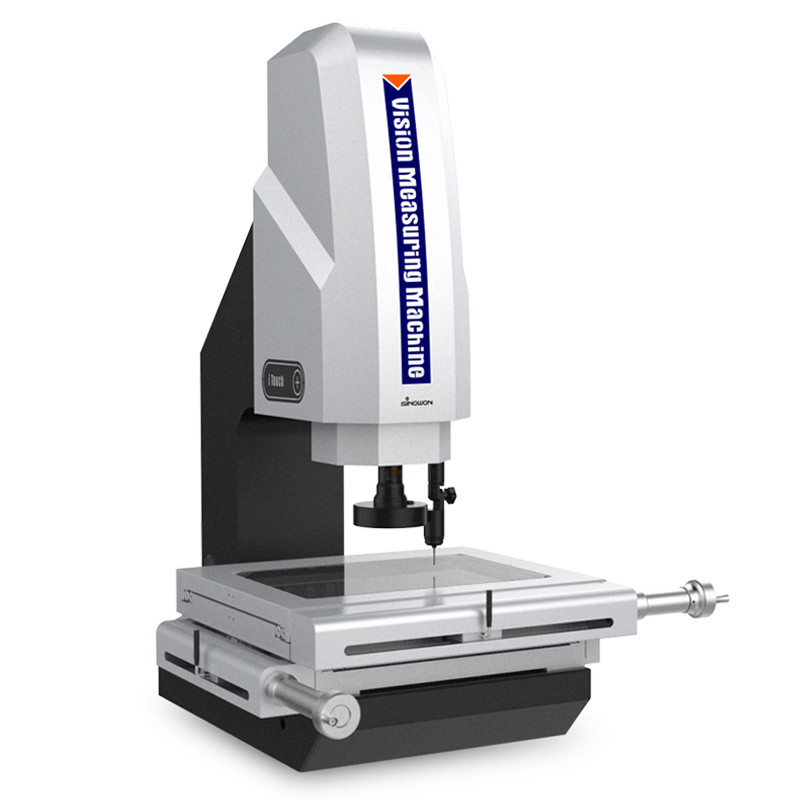

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με το iMS-3020) :
| Διαμόρφωση αισθητήρα |
2,5Δ |
3D |
2,5Δ |
3D |
| Εμπόρευμα |
Μηχανή μέτρησης όρασης 2.5D |
Μηχανή μέτρησης 3D επαφής & όρασης |
Ημιαυτόματο μηχάνημα μέτρησης όρασης 2.5D |
Τρισδιάστατη ημιαυτόματη μηχανή μέτρησης επαφής & όρασης |
| Μοντέλο |
iMS-3020A |
iMS-3020B |
iMS-3020C |
iMS-3020D |
| Τύπος |
ΕΝΑ |
σι |
ντο |
ρε |
| Σημασία |
Αισθητήρας φακού οπτικού ζουμ |
Αισθητήρας φακού ζουμ και
Αισθητήρας ανιχνευτή επαφής
|
Αισθητήρας φακού ζουμ και Λειτουργία αυτόματης εστίασης άξονα Z |
Αισθητήρας φακού ζουμ, αισθητήρας αισθητήρα επαφής και λειτουργία αυτόματης εστίασης |
| Αυτόματη εστίαση άξονα Z |
Χωρίς |
Χωρίς |
Με |
Με |
| Επικοινωνήστε με την Probe |
Χωρίς |
Με |
Χωρίς |
Με |
| Λογισμικό |
iMeasuring2.1 |
iMeasuring3.1 |
iMeasuring2.2 |
iMeasuring3.2 |

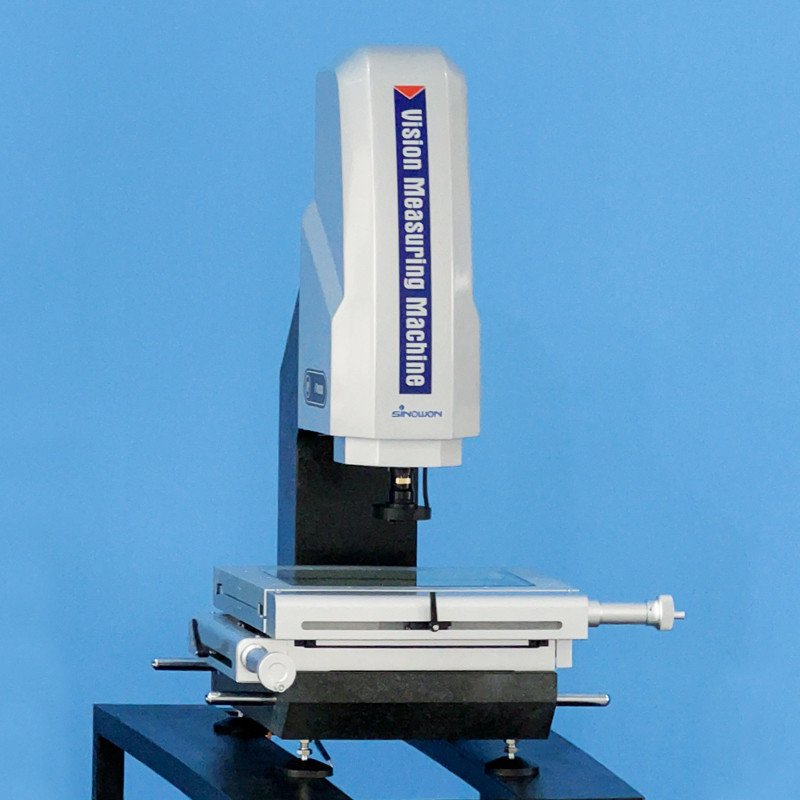

Μοντέλα και προδιαγραφές μηχανών μέτρησης χειροκίνητης όρασης:
| Μοντέλο |
Κώδικας# |
Μοντέλο |
Κώδικας# |
Μοντέλο |
Κώδικας# |
Μοντέλο |
Κώδικας# |
Μοντέλο |
Κώδικας# |
| IMS-2010A |
521-120Ε |
IMS-2515A |
521-120F |
IMS-3020A
|
521-120 γρ
|
IMS-4030A |
521-120H |
IMS-5040A |
521-120J |
| IMS-2010B |
521-220Ε |
IMS-2515B |
521-220F |
IMS-3020B |
521-220G |
IMS-4030B |
521-220H |
IMS-5040B |
521-220J |
| IMS-2010C |
521-320Ε |
IMS-2515C |
521-320F |
IMS-3020C |
521-320G |
IMS-4030C |
521-320H |
IMS-5040C |
521-320J |
| IMS-2010D |
521-420Ε |
IMS-2515D |
521-420F |
IMS-3020D |
521-420G |
IMS-4030D |
521-420H |
IMS-5040D |
521-420J |
| IMS-6040A |
521-120 χιλ |
IMS-6040B |
521-220 χιλ |
IMS-6040C |
521-320 χιλ |
IMS-6040D |
521-420 χιλ |
------ |
------ |
Πίνακας ταξιδιωτικού οδηγού χειροκίνητης μηχανής μέτρησης όρασης:
| Ταξίδι mm |
Μοντέλο |
X Αξονας Ταξίδι mm |
Ταξίδι Υ Άξονα mm |
Z Axis Standard Travel
mm
|
Μέγιστη προσαρμοσμένη διαδρομή άξονα Z
mm
|
| 100x100x100 |
IMS-1010 |
100 |
100 |
100 |
------ |
| 200x100x200 |
IMS-2010 |
200 |
100 |
200 |
300 |
| 250x150x200 |
IMS-2515 |
250 |
150 |
200 |
300 |
| 300x200x200 |
IMS-3020 |
300 |
200 |
200 |
400 |
| 400x300x200 |
IMS-4030 |
400 |
300 |
200 |
400 |
| 500x400x200 |
IMS-5040 |
500 |
400 |
200 |
400 |
| 600x400x200 |
IMS-6040 |
600 |
400 |
200 |
400 |
- Άλλες ταξιδιωτικές προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
Μηχανή μέτρησης όρασηςΔομικά Σχέδια:
Μηχανή μέτρησης όρασηςΕφαρμογή Βιομηχανίας:

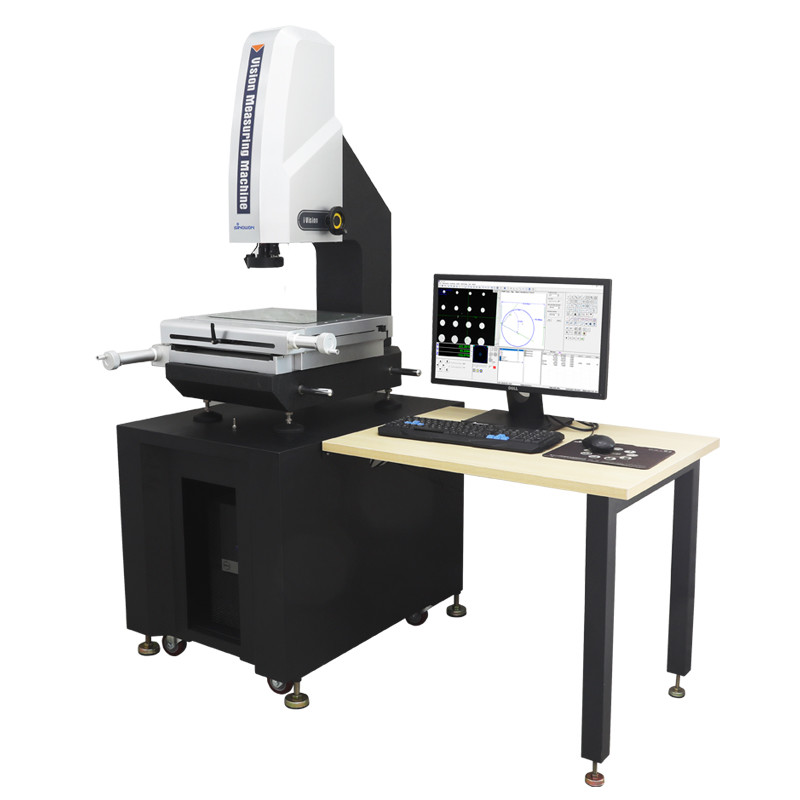

Οπτική μηχανή μέτρησης OMM, επίσης γνωστή ως Vision Measuring Machine and Non-Contact Measuring Machine, Dy-Dimensional Measuring Machine, 2,5-Dimensional Measuring Machine, με την αναβάθμιση της σύγχρονης βιομηχανικής βιομηχανίας υψηλής ακρίβειας και μικροκατασκευής, υιοθετεί οπτικά χωρίς επαφή μέθοδος μέτρησης εικόνας για γρήγορη και ακριβή μέτρηση. Η μέτρηση των γεωμετρικών διαστάσεων και των γεωμετρικών ανοχών γίνεται αναπόφευκτη.
Οι οπτικές μηχανές μέτρησης είναι κατάλληλες για όλα τα πεδία εφαρμογής για σκοπούς μέτρησης συντεταγμένων και χρησιμοποιούνται ευρέως σε μηχανήματα, ηλεκτρονικά, όργανα, υλικό, πλαστικά και άλλες βιομηχανίες. Όπως: καλούπια, βίδες, μέταλλα, αξεσουάρ, καουτσούκ, πλακέτες PCB, ελατήρια, υλικό, ηλεκτρονικά, πλαστικά, αεροπορία, αεροδιαστημική κ.λπ., ξεπερνά τα μειονεκτήματα των παραδοσιακών δαγκάνες βερνιέρου, μικρομέτρων και προβολέων προφίλ, που είναι υψηλό -Μηχανή μέτρησης ακριβείας, υψηλής απόδοσης και υψηλής αξιοπιστίας που ενσωματώνει οπτική, μηχανική, ηλεκτρονική και εικόνα υπολογιστή τεχνολογίες επεξεργασίας.
Το προς μέτρηση αντικείμενο μεγεθύνεται από το σύστημα οπτικής μεγέθυνσης. Αφού συλλεχθούν τα χαρακτηριστικά της εικόνας από το σύστημα κάμερας CCD και υποβληθούν σε επεξεργασία από υπολογιστές και αλγόριθμους λογισμικού, το περίγραμμα και το σχήμα της επιφάνειας, το μέγεθος, η γωνία και η θέση διαφόρων πολύπλοκων και ακριβών τμημάτων μπορούν να ανιχνευθούν αυτόματα. Μικροεπιθεώρηση και ποιοτικός έλεγχος. Τα δεδομένα μέτρησης μπορούν να εισαχθούν στο AUTOCAD για να γίνουν ένα πλήρες μηχανολογικό σχέδιο και μπορούν να δημιουργηθούν έγγραφα σε DXF, IGS και άλλες μορφές και μπορούν επίσης να εισαχθούν σε λογισμικό στατιστικής ανάλυσης WORD, EXCEL και SPC για τη δημιουργία CPK και διάφορες στατιστικές αναφορές.
