Name: Φορητή χειροκίνητη μηχανή μέτρησης όρασης
Brand: Hoyamo and Sinowon Inc
SKU: VMS-1510
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κωδικός#: 525-020D

Εργασιακό πάγκο από γρανίτη: (310*220) mm

Εργατικό πάγκο γυαλιού: (179,5*129,5) χιλιοστά

Διαδρομή άξονα Χ/Υ: (150*100) mm

Ταξίδι στον άξονα Ζ: 100 χιλιοστά

Γραμμικές κλίμακες X/Y: Ανάλυση: 0,5 μm

Ακριβότητα μέτρησης: Άξονας XY: ≤3,0+L/200 ((um)

Επαναλαμβανόμενη ακρίβεια: 2um

Μέτρηση του λογισμικού: iΜέτρηση

Διάσταση: (462*441*725) χιλιοστά

Μικτό/καθαρό βάρος: 60/48 κιλά

Επισημαίνω:

Φορητή χειροκίνητη μηχανή μέτρησης όρασης

Μηχανή μέτρησης οπτικής όρασης με ακριβή χειροκίνητη χρήση

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: Hoyamo

Πιστοποίηση: CE/ ROHS

Αριθμό μοντέλου: VMS-1510

Έγγραφο: D4 Sinowon VMS Series Manua...a1.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Πλακέτο

Χρόνος παράδοσης: 15 εργάσιμες μέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

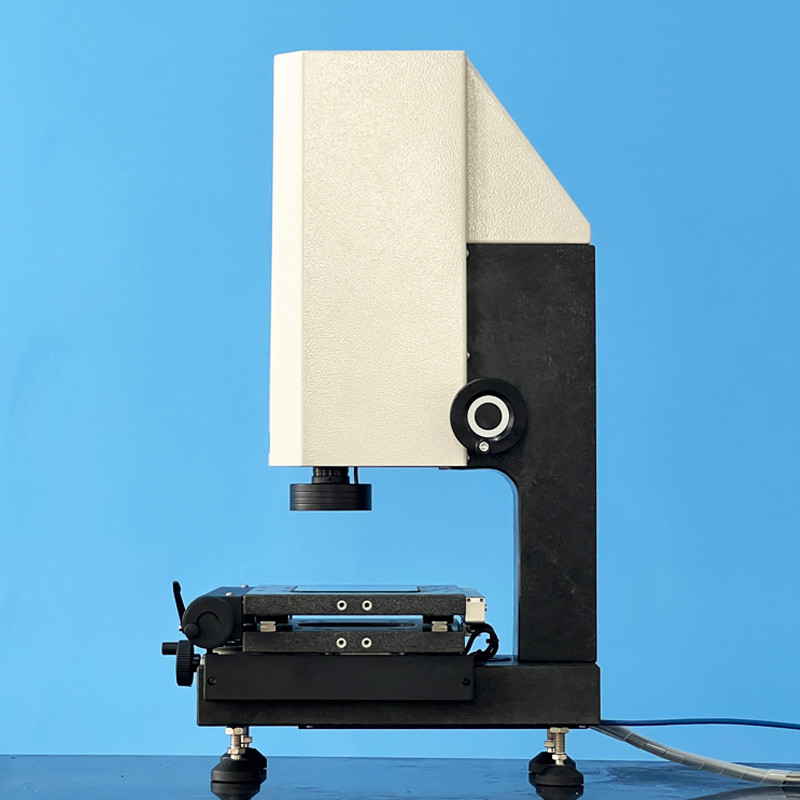

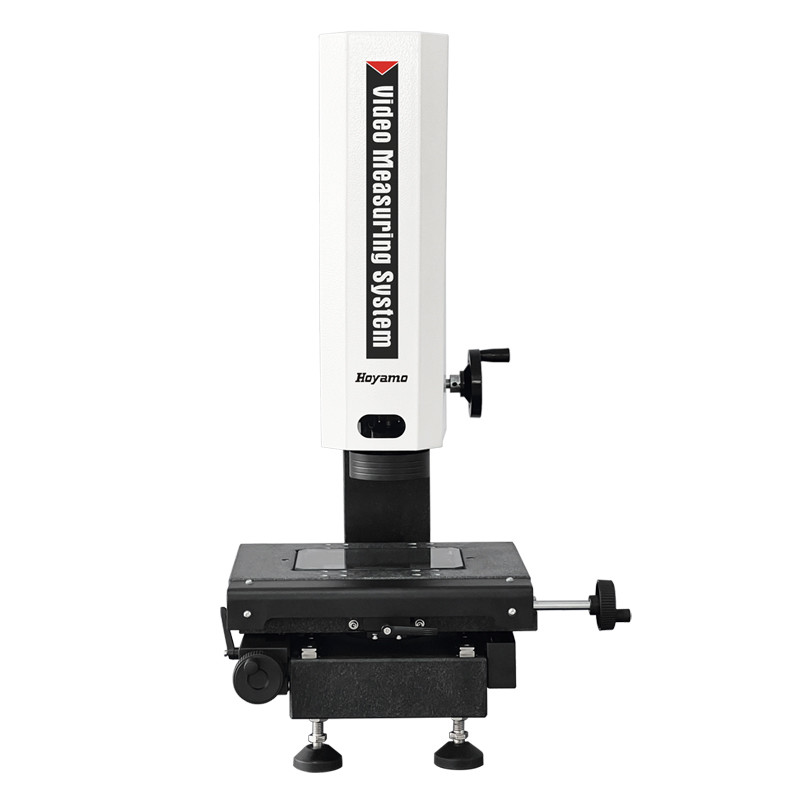

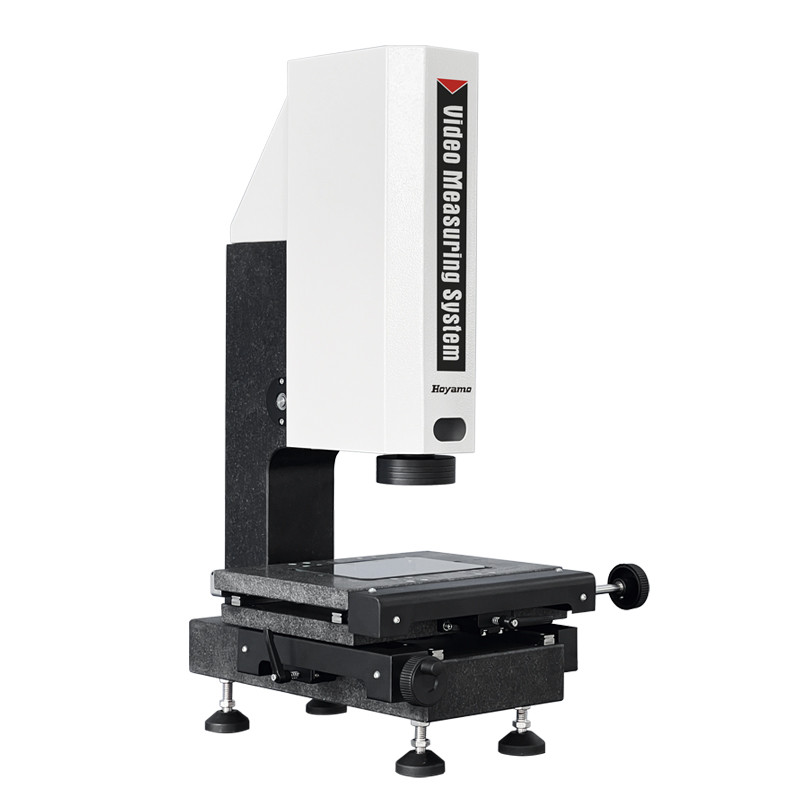

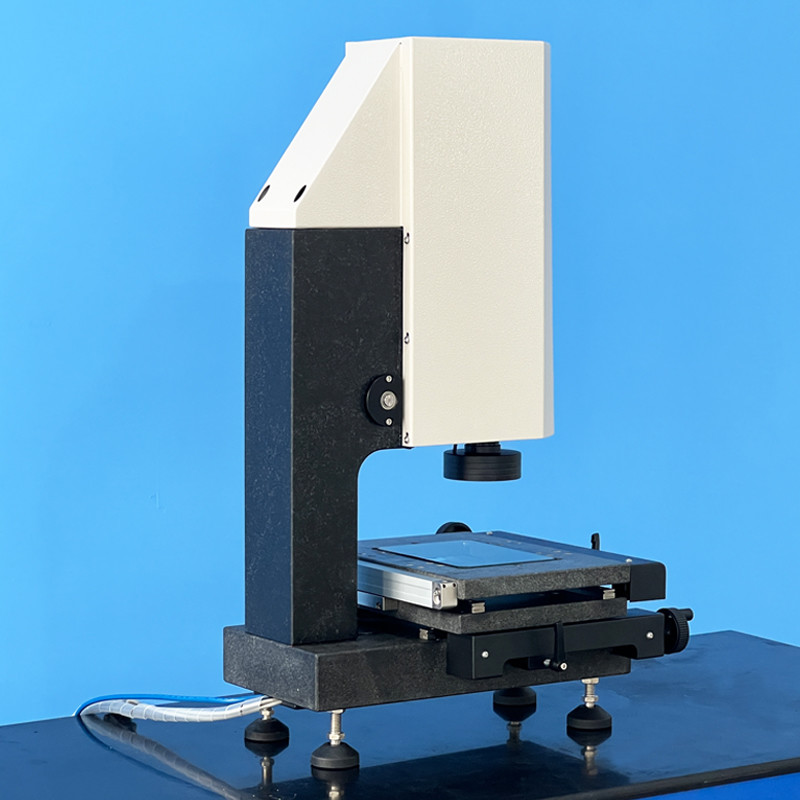

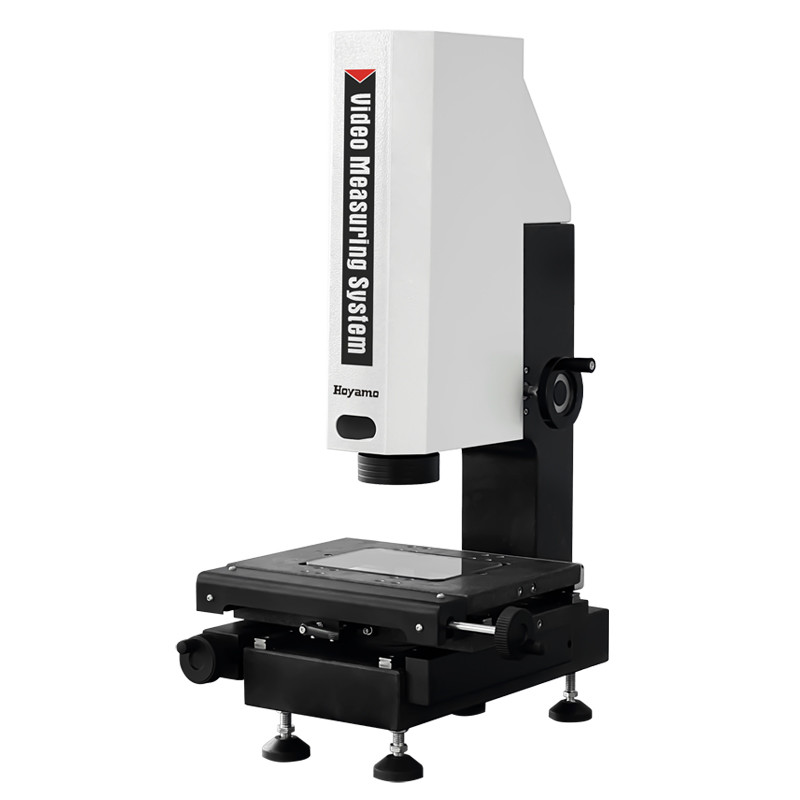

Φορητή χειροκίνητη μηχανή μέτρησης όρασης

Περιγραφή προϊόντων

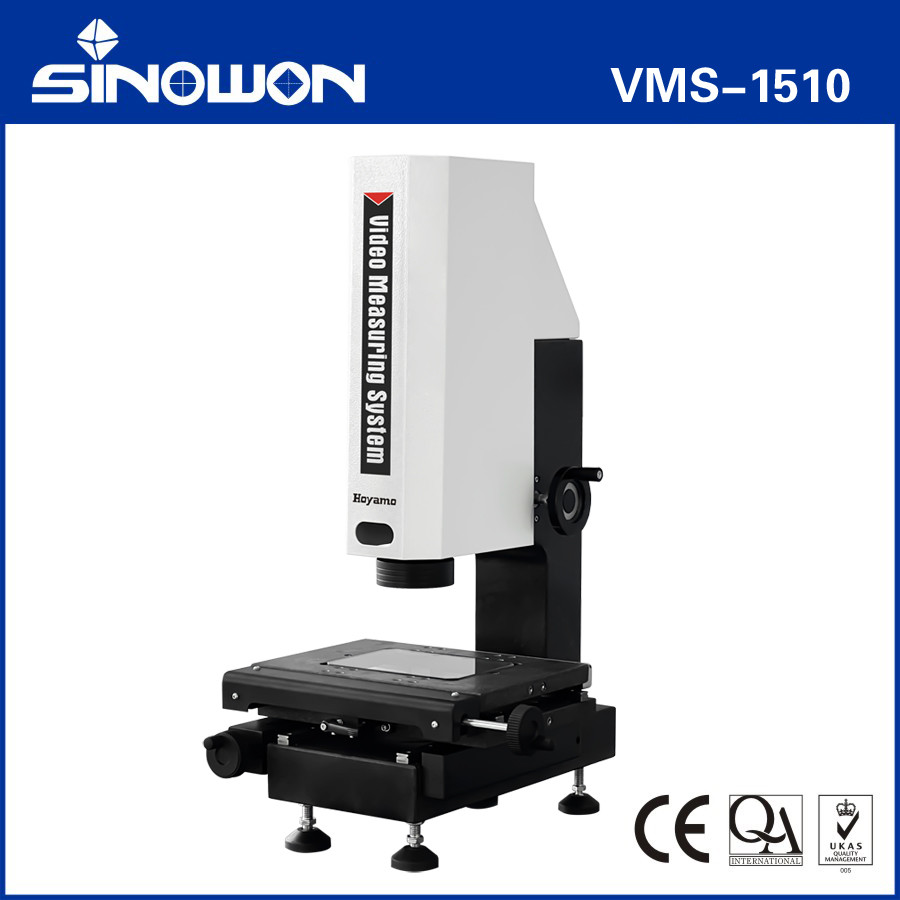

Σύστημα μέτρησης με βίντεο VMS-1510

Χαρακτηριστικά του προϊόντος:

● Υιοθετήστε βάση και στήλη από γρανίτη πέτρα για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της μηχανής.

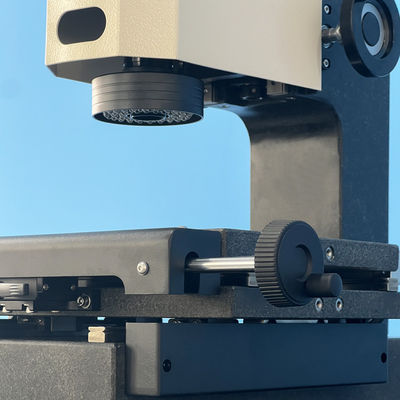

● Υιοθετήστε μια γυαλισμένη ράβδο χωρίς δόντια και μια συσκευή κλειδώματος ταχείας κίνησης για να διασφαλιστεί ότι το σφάλμα επιστροφής του τραπεζιού είναι εντός των 2um.

● Υιοθετείτε οπτικό κανόνα υψηλής ακρίβειας και πίνακα εργασίας ακριβείας για να διασφαλιστεί ότι η ακρίβεια της μηχανής είναι ≤3,0+L/200um.

● Χρησιμοποιήστε φακό ζουμ και ψηφιακή φωτογραφική μηχανή υψηλής ανάλυσης σε χρώμα για να εξασφαλιστεί καθαρή ποιότητα εικόνας χωρίς στρέβλωση.

● Υιοθετεί προγραμματιζόμενη 3-κύκλωμα μονοζώνη LED κρύα φωτεινή πηγή επιφάνειας και διαπεραστική παράλληλη φωτεινή πηγή LED, καθώς και ενσωματωμένη έξυπνη μονάδα ρύθμισης φωτός,μπορεί να ελέγχει ελεύθερα τη φωτεινότητα του φωτός στην περιοχή της μονοζώνης των 3 δακτυλίων;

● Με το λογισμικό μέτρησης iMeasuring Vision που βελτιώνει τον έλεγχο ποιότητας σε ένα νέο επίπεδο.

Τεχνικές προδιαγραφές:

Εμπορεύματα	Εγχειρίδιο σύστημα μέτρησης με βίντεο
Σχήμα	VMS-1510
Κωδικός#	525-020D
Εργασιακό πάγκο από γρανίτη	(310*220) mm
Εργατικό πάγκο από γυαλί	(179,5*129,5) χιλιοστά
Ταξιδεύσεις στον άξονα X/Y	(150*100) mm
Ταξιδεύσεις στον άξονα Z	Υψηλής ακρίβειας γραμμικός οδηγός, αποτελεσματική διαδρομή 100 mm
Γραμμικές κλίμακες X/Y	Ψήφισμα:0.5um
Βάση και στήλη	Γρανίτη υψηλής ακρίβειας
Ακριβότητα μέτρησης*	Άξονας XY: ≤3,0+L/200 ((um)
Επαναλαμβανόμενη ακρίβεια	2μ
Σύστημα φωτισμού (ελεγχόμενο από λογισμικό)	3 δαχτυλίδι μονόζωνο φως LED ψυχρής επιφάνειας
	Διαπεραστικό παράλληλο φως LED
	Προαιρετικό ομοαξονικό φως
Κάμερα	Ψηφιακή κάμερα υψηλής ανάλυσης 1/3"/1.3Mpixel
Ζουμ φακούς	6.5X υψηλής ανάλυσης φακό ζουμ
Ζουμ φακούς	Οπτική μεγέθυνση:0.7X~4.5X, Μεγέθυνση βίντεο: 26X~172X (21.5' οθόνη)
Λογισμικό μέτρησης	iΜέτρηση
Σύστημα λειτουργίας	Υποστήριξη λειτουργικού συστήματος Win 10/11-32/64
Γλώσσα	Αγγλικά, απλοποιημένα κινεζικά, παραδοσιακά κινεζικά, προαιρετικά άλλες γλώσσες
Συνθήκες εργασίας	Θερμοκρασία 20°C ± 2°C, αλλαγή θερμοκρασίας <1°C / HR, υγρασία 30% ~ 80% RH, δονήσεις <0,02g, 15Hz.
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος:
Διάσταση (WxDxH)	(462441725) mm
Ακαθάριστο/καθαρό βάρος	60/48 κιλά

Σχήμα καιSΕιδικότηταΜετήσιαΝτεόΣύστημα μέτρησης:

Σχήμα	Κωδικός#	Σχήμα	Κωδικός#	Σχήμα	Κωδικός#	Σχήμα	Κωδικός#
Επικαιροποίηση	525-020Ε	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
Επικαιροποιημένα συστήματα	525-120Ε	VMS-2515A	525-120F	Δελτίο ΕΚΑΧ αριθ.	525-120G	VMS-4030A	525-120H
Επικαιροποίηση	525-220Ε	VMS-2515B	525-220F	Δελτίο ΕΚΑΧ αριθ.	525-220G	VMS-4030B	525-220H
Δελτίο ΕΚΑΧ της 10ης Ιουλίου 2015.	525-320Ε	VMS-2515C	525-320F	Δελτίο ΕΚΑΧ αριθ.	525-320G	VMS-4030C	525-320H
Δοκιμαστικό σύστημα	525-420Ε	VMS-2515D	525-420F	Δελτίο ΕΚΑΧ αριθ.	525-420G	VMS-4030D	525-420H

Ο χώρος μέτρησης της σειράς μέτρησης όρασης VMSΣύστημα:

Ταξίδιαχμ	Σχήμα	Κωδικός#	Χ άξονας Δρόμος mm	Δράση άξονα Y mm	Ζ άξονας Τυποποιημένο ταξίδι mm	Ζ-άξονας Μέγιστη προσαρμοσμένη διαδρομή χμ
100x100x100	VMS-1010	525-020C	100	100	100	- Τι;
150x100x100	VMS-1510	525-020D	150	100	100	- Τι;
200x150x200	Επικαιροποίηση	525-020Ε	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Φορητή χειροκίνητη μηχανή μέτρησης όρασης 1
