Δοκιμαστής ακρίβειας υπερήχων σκληρότητας

Δοκιμαστής ακρίβειας υπερήχων σκληρότητας

Ι. ΔοκιμήSδείγματα καιRΑξιολόγηση:

Εργαλείο: σωλήνας από ανοξείδωτο χάλυβα (εικόνα 1).

Διάμετρος προϊόντος: 10-20 mm

Απαιτούμενη σκληρότητα μέτρησης 130~220HV

Απαιτήσεις δοκιμής: πλήρης επιθεώρηση σε απευθείας σύνδεση

Χρησιμοποιούμενο όργανο: δοκιμαστής υπερήχων σκληρότητας SU-400M (αυτοκινητοποιημένος 3N ανιχνευτής)

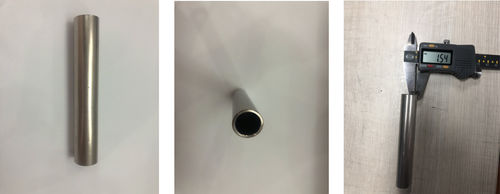

Σχήμα 1. Φυσικό σχέδιο του δείγματος

ΙΙ. ΤρέχουσαΠΑϊνΠαλοιφές:

1Δοκιμαστής σκληρότητας Rockwell, Δοκιμαστής σκληρότητας Brinell, Δοκιμαστής σκληρότητας Vickers, χαμηλή απόδοση μέτρησης.

2Ο φορητός δοκιμαστής σκληρότητας Leeb χρησιμοποιεί την αρχή της σκληρότητας Leeb για τη μέτρηση της σκληρότητας του προϊόντος, η οποία έχει υψηλές απαιτήσεις για το μέγεθος και το βάρος του μετρούμενου εργαστηρίου,και μπορεί να μετρήσει μόνο μεγάλα και μεσαία εργασιακά κομμάτια (θεωρητική απαίτηση 5kg)Δεν μπορεί να μετρήσει ειδικά διαμορφωμένα εργασιακά κομμάτια, μικρά εργασιακά κομμάτια, λεπτά εργασιακά κομμάτια (συμπεριλαμβανομένης της ηλεκτροπληγήσεως, της επικάλυψης με ψεκασμό, της στρώσης νιτρίδων κ.λπ.).δεν είναι δυνατή η δοκιμή της σκληρότητας χρωμίου των ρολών με σκληρότητα Leeb.

Ο δοκιμαστής υπερήχων σκληρότητας της Sinowon Precision υιοθετεί μια μικρή δύναμη δοκιμής φορτίου,που μπορεί να πραγματοποιεί μη καταστροφική πλήρη επιθεώρηση της σκληρότητας των σωλήνων από ανοξείδωτο χάλυβα χωρίς να βλάπτει το εργασιακό κομμάτι μετά την βαθμονόμηση, διασφαλίζοντας αποτελεσματικά την ποιότητα παραγωγής των προϊόντων.

Οι πελάτες ήθελαν επίσης να βρουν μια αποτελεσματική, μη καταστροφική μέθοδο μέτρησης σκληρότητας για ταχεία μέτρηση και έλεγχο.

III. Λύσεις:

Με βάση τα σημερινά σημεία πόνου, αποφασίσαμε να χρησιμοποιήσουμε έναν υπερηχητικό δοκιμαστή σκληρότητας για να μετρήσουμε το δείγμα.

Επειδή ο χρόνος μίας μετρήσεως του υπερήχων δοκιμαστή σκληρότητας είναι περίπου 6 δευτερόλεπτα/χρόνο, η απόδοση αυξάνεται κατά 17 φορές σε σύγκριση με τον υπολογιστή δοκιμαστή σκληρότητας Rockwell.Και η διάμετρος εσοχής μετά τη μέτρηση με υπερηχητική δοκιμή σκληρότητας είναι 00,026 mm και η διάμετρος της εντόπισσης μετά τη μέτρηση με τον δοκιμαστή σκληρότητας Rockwell είναι 0,484 mm (βλέπε σχήμα 2 για την εντόπισση).δεν επηρεάζει την επακόλουθη συναρμολόγηση και χρήση από τον χρήστη.

Σχήμα 2.Χρησιμοποιώντας το μικροσκόπιο υψηλής ευκρίνειας Sinowon VM-500 για μεγέθυνση 412 φορές για την παρατήρηση της σύγκρισης της εντόπισσης μετρήσεων υπερήχων σκληρότητας και του διαμέτρου εντόπισσης μετρήσεων σκληρότητας Rockwell

IV. ΣύγκρισηΤβ)Rε ε εΜικροσκληρότηταΤεστέρα καιΟΥπερηχητικόHΑρδαιότηταΤΈστερ.

Δοκιμαστής σκληρότητας Micro Vickers (δύναμη δοκιμής 300gf)

Ελέγχος υπερηχητικής σκληρότητας SU-400M(δύναμη δοκιμής 300gf)

Σημείωση: Οι τιμές που σημειώνονται με κόκκινο είναι οι μέγιστες και ελάχιστες τιμές του ίδιου δείγματος που μετρήθηκαν 5 φορές.

Εικόνα μετρήσεων πεδίου του δοκιμαστή σκληρότητας Micro Vickers:

Φωτογραφίες μετρήσεων πεδίου του υπερήχων δοκιμαστή σκληρότητας:

V. Συμπέρασμα της δοκιμής:

Με βάση την ανάλυση των ανωτέρω δεδομένων, συνάγονται τα ακόλουθα συμπεράσματα:

Οι υπερηχητικοί δοκιμαστές σκληρότητας είναι απλοί στη λειτουργία και εξαιρετικά αξιόπιστοι, επιτρέποντας ακριβείς μετρήσεις σκληρότητας.

Ο δοκιμαστής υπερήχων σκληρότητας έχει τα χαρακτηριστικά της φορητότητας, της υψηλής απόδοσης, της υψηλής ακρίβειας και της μη καταστροφικότητας.Μπορεί να λύσει πολλά προβλήματα σκληρότητας του εργαστηρίου που δεν μπορούν να δοκιμαστούν από την επιφάνεια εργασίας και τον δοκιμαστή σκληρότητας Leeb, και παρέχει μια αποτελεσματική μέθοδο δοκιμής σκληρότητας επί τόπου για τη σύγχρονη βιομηχανική παραγωγή.

Η χρήση του δοκιμαστή σκληρότητας υπερήχων όχι μόνο βελτιώνει τον έλεγχο ποιότητας της επιχείρησης, αλλά μειώνει επίσης την απώλεια της επιχείρησης και αυξάνει το κέρδος της επιχείρησης.
