Ι. Δείγματα δοκιμής και απαιτήσεις:

Δείγματα: Σιδηροειδή σφαίρα (Σχήμα 1)

Υλικό: χάλυβα

Μέγεθος σφαίρας από χάλυβα: 11 mm

Απαιτήσεις: Πρέπει να δοκιμαστεί η σκληρότητα του προϊόντος από σφαίρα χάλυβα.

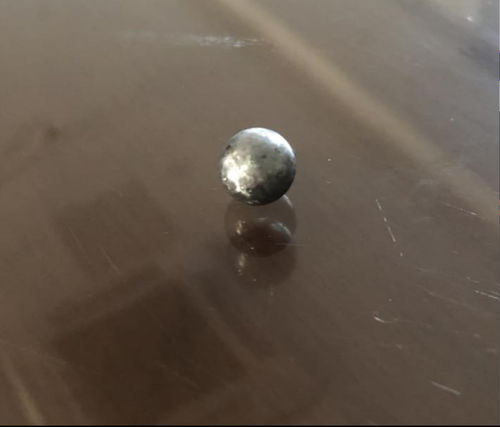

Σχήμα 1 Φυσικό σχέδιο του δείγματος

ΙΙ. ΠροκλήσειςFΕπικεφαλήςΓΔικαιώματα:

Το σώμα του παραδοσιακού δοκιμαστή σκληρότητας Rockwell είναι σχετικά βαρύ, γενικά χρησιμοποιείται για εργαστηριακές μετρήσεις, η εισροή είναι μεγάλη μετά τη μέτρηση,Και η σφαίρα από χάλυβα δεν μπορεί πλέον να χρησιμοποιηθεί για εμπορεύματα., και μπορεί μόνο να αποσυναρμολογηθεί, οπότε είναι κατάλληλο μόνο για τυχαία δειγματοληψία καταστροφικής δοκιμής σκληρότητας και δεν είναι κατάλληλο για τους χρήστες να διενεργούν μεγάλης κλίμακας επιθεώρηση σκληρότητας των εργαστηρίων επί τόπου.

Ο δοκιμαστής σκληρότητας Vickers είναι απαιτητικός για τον χειριστή, χαμηλής απόδοσης και δεν είναι κατάλληλος για τους πελάτες για την επιθεώρηση προϊόντων μεγάλου όγκου.

Ο φορητός δοκιμαστής σκληρότητας Leeb χρησιμοποιεί την αρχή της έντασης Leeb για τη μέτρηση της σκληρότητας του προϊόντος, η οποία έχει υψηλές απαιτήσεις για το μέγεθος και το βάρος του μετρούμενου εργαστηρίου,και μπορεί να μετρήσει μόνο μεγάλα και μεσαία εργασιακά κομμάτια (θεωρητική απαίτηση 5kg)Δεν μπορεί να μετρήσει ειδικά διαμορφωμένα εργασιακά κομμάτια, μικρά εργασιακά κομμάτια, λεπτά εργασιακά κομμάτια (συμπεριλαμβανομένης της ηλεκτροπληγήσεως, της επικάλυψης με ψεκασμό, της στρώσης νιτρίδων κ.λπ.).δεν μπορεί να μετρήσει την σκληρότητα των σφαιρών από χάλυβα με ένα δοκιμαστή σκληρότητας Leeb.

Ο υπεύθυνος ποιότητας του πελάτη αντιμετώπιζε την πρόκληση της έλλειψης εξοπλισμού δοκιμής για την πλήρη εξακρίβωση της σκληρότητας των τεμαχίων και ήθελε να βρει ένα αποτελεσματικό,διάλυμα μη καταστροφικής μέτρησης σκληρότητας.

III. Λύσεις:

Με βάση τις τρέχουσες προκλήσεις του πελάτη, αποφασίσαμε να χρησιμοποιήσουμε έναν υπερηχητικό δοκιμαστή σκληρότητας για να μετρήσουμε τα δείγματα.

Ο χρόνος μετρήσεων του δοκιμαστή υπερήχων σκληρότητας είναι περίπου 4 δευτερόλεπτα/χρόνο. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Η διάμετρος εσοχής μετά τη μέτρηση με τον υπερηχητικό δοκιμαστή σκληρότητας είναι 0,026 mm. Η διάμετρος εσοχής μετά τη μέτρηση με τον δοκιμαστή σκληρότητας Rockwell είναι 0.484 mm (βλέπε σχήμα 2 για την εσοχή)Μετά τη μέτρηση με υπερηχητικό δοκιμαστή σκληρότητας, δεν θα επηρεάσει την επακόλουθη συναρμολόγηση και χρήση του χρήστη.

Ο δοκιμαστής υπερήχων σκληρότητας της Sinowon Precision υιοθετεί μια μικρή δύναμη δοκιμής φορτίου,που μπορεί να μετρήσει την σκληρότητα χρωμίου του ρολ του κορμού της μπαταρίας σε παρτίδες χωρίς να βλάψει το εργασιακό κομμάτι μετά την βαθμονόμηση, ώστε να εξασφαλίζεται αποτελεσματικά η ποιότητα παραγωγής του προϊόντος.

Σχήμα 2.Χρησιμοποιώντας το μικροσκόπιο υψηλής ευκρίνειας Sinowon VM-500 για μεγέθυνση 412 φορές για την παρατήρηση της σύγκρισης της εντόπισσης μετρήσεων υπερήχων σκληρότητας και του διαμέτρου εντόπισσης μετρήσεων σκληρότητας Rockwell

IV. Αποτελέσματα των δοκιμών:

Δοκιμάσαμε τις τιμές σκληρότητας των δειγμάτων χρησιμοποιώντας αντίστοιχα δοκιμαστή μικροκαρδίας, δοκιμαστή σκληρότητας Rockwell και δοκιμαστή υπερηχητικής σκληρότητας.

V. ΔοκιμήΣυμπεράσματα:

Με βάση την ανάλυση των ανωτέρω δεδομένων, συνάγονται τα ακόλουθα συμπεράσματα:

Ο δοκιμαστής σκληρότητας υπερήχων SU-300 μπορεί να ελέγξει πλήρως τη σκληρότητα των δειγμάτων σιδηροπλακών και να διακρίνει γρήγορα τα προϊόντα που δεν πληρούν το πρότυπο σκληρότητας.

Το τεστ υπερηχητικής σκληρότητας έχει τα πλεονεκτήματα της υψηλής ταχύτητας, της φορητότητας και της υψηλής ακρίβειας.και εργαλεία που δεν μπορούν να δοκιμαστούν με δοκιμαστή σκληρότητας BenchtopΜπορεί να χρησιμοποιηθεί για επιτόπια επιθεώρηση σκληρότητας μεγάλων ποσοτήτων τελικών εργαστηρίων και δεν υπάρχει ανάγκη να ανησυχείτε για το πρόβλημα του αποσυναρμολογήματος του προϊόντος μετά τη δοκιμή σκληρότητας.

Ο δοκιμαστής υπερηχητικής σκληρότητας χρησιμοποιεί μια μικρή δύναμη δοκιμής φορτίου για τη μέτρηση λεπτότερων εργαστηρίων που δεν μπορεί να μετρήσει ο δοκιμαστής σκληρότητας Leeb, όπως λεπτές πλάκες, σωλήνες λεπτών τοιχωμάτων, στρώματα ηλεκτροπληρωμής,Επικάλυψη από ψεκασμόΟι επιφάνειες που υποβάλλονται σε δοκιμή δεν έχουν εμφανή εντριβές στην επιφάνεια του εργαστηρίου μετά τη δοκιμή.είναι ιδανικό για χρήστες υψηλής τεχνολογίας που δεν χρειάζονται βλάβη στην επιφάνεια του προϊόντος, και μπορεί να εκτελέσει τη μέτρηση σκληρότητας χωρίς να βλάψει το τελικό προϊόν.

Με το λογισμικό επεξεργασίας δεδομένων SPC, υποστηρίζει online δεδομένα και ιστορικά δεδομένα για την παραλαβή στατιστικών, οραματισμένων δεδομένων μέτρησης, διαισθητικής εμφάνισης εικονίδων, μπορεί να ορίσει ανώτερα και κατώτερα όρια,να επισημάνει ανωμαλίες, υποστήριξη των εκθέσεων εξοικονόμησης και εξαγωγής και ανίχνευση των δεδομένων δοκιμών.

Ο δοκιμαστής σκληρότητας υπερήχων της σειράς Sinowon Precision SU-300 παρέχει μια αποτελεσματική λύση δοκιμής σκληρότητας στο χώρο για τη σύγχρονη βιομηχανική παραγωγή.Καθώς βελτιώνεται ο έλεγχος ποιότητας της επιχείρησης, μειώνει τις απώλειες της επιχείρησης και αυξάνει το κέρδος της επιχείρησης.

VI. Σύσταση μάρκας:

Η Dongguan Sinowon Precision Instrument Co., Ltd είναι μια επιχείρηση υψηλής τεχνολογίας, μια εθνική επιχείρηση τυποποιημένης διαμόρφωσης για δοκιμαστές υπερήχων σκληρότητας,ηγέτης στην βιομηχανία δοκιμών υπερήχων σκληρότηταςΜε 300 καταστήματα εξυπηρέτησης αντιπροσώπων στην Κίνα, είναι η πρώτη μάρκα για τους χρήστες να αγοράσουν τεστάρες υπερήχων σκληρότητας.
