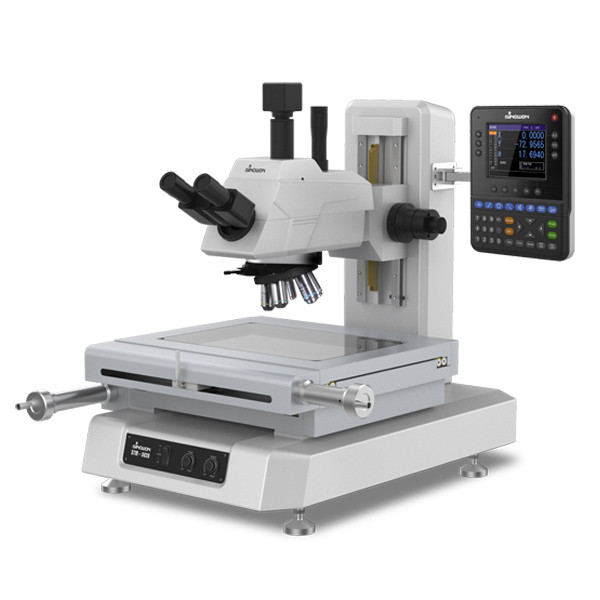

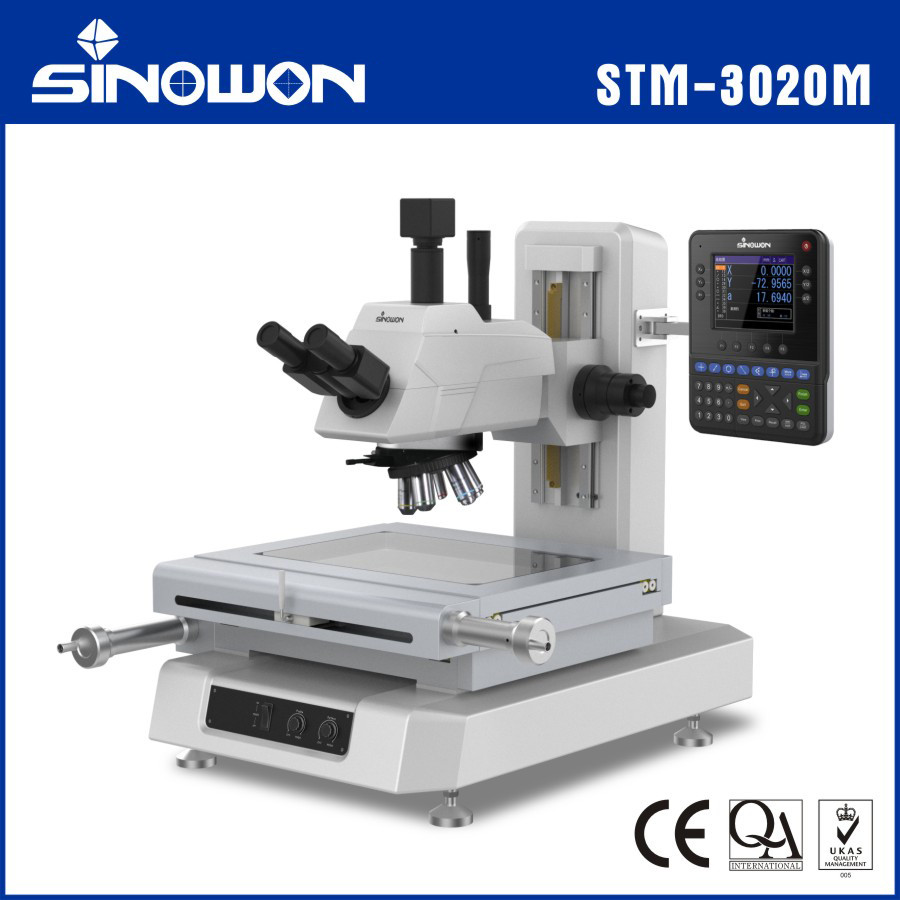

Μικροσκόπιο μέτρησης STM-3020M
Χαρακτηριστικά:
● Φωτεινή παρατήρηση πεδίου, καθαρή εικόνα και λιγότερο φλας, ευρύ πεδίο όρασης.
● Στόχοι μεγάλης απόστασης, με οπτική μεγέθυνση έως 1000 φορές.
● Διαφράγματα διαφάνειας στο σύστημα μεταδιδόμενου φωτισμού και αντανακλαστικού φωτισμού ως τυποποιημένο χαρακτηριστικό.
● Το σύστημα ταχείας απελευθέρωσης, το οποίο είναι ιδιαίτερα χρήσιμο στις μετρήσεις μακροχρόνιων ροών.
● Εστίαση και μέτρηση με τη χρήση της λεπτής/ακατέργαστης λαβής κίνησης με τις μεγάλες λαβές και στις δύο πλευρές της στήλης.
● Οι διακόπτες μηδενικής ρύθμισης (άξονας Χ και Y) βρίσκονται επίσης κοντά στις λαβές τροφοδοσίας της σκηνής.
● Διαθέσιμο με την μονάδα όρασης για αναβάθμιση σε σύστημα μέτρησης όρασης.
Εφαρμογή:
Χρησιμοποιείται ευρέως σε μηχανική, μετρητή, ηλεκτρονική και ελαφριά βιομηχανία, πανεπιστήμιο, ινστιτούτο και τμήμα μετρολογίας.Το ψηφιακό μικροσκόπιο εργαλειοποιών μπορεί να ανιχνεύσει την διάσταση του διαγράμματος και το σχήμα της επιφάνειας του ποικιλίας σύνθετο κομμάτι εργασίας, όπως τα πρότυπα, τα κομμάτια τρύπησης, οι καμάρες, τα νήματα, τα γρανάζια, τα κοπτήρες αλεξιπρίωσης.
Ειδικότητα:
| Μοντέλο μικροσκοπίου |
STM-2015M |
STM-3020M |
| Κωδικός # |
532-180 |
532-190 |
| Ταξιδεύσεις στον άξονα X/Y |
200x150 χιλιοστά |
300x200 χιλιοστά |
| Ανάλυση κλίμακας |
0.0001mm |
| Ακριβότητα μέτρησης σταδίου XY σε θερμοκρασία 20 oC. |
(2+L/200) μm L: μήκος μέτρησης |
| Εικόνα παρατήρησης |
Προσωπική εικόνα (Διατίθεται η όρθια εικόνα) |
| Τύπος οφθαλμού |
Δυοκοκλικό φακό: WF10/20 |
| Οπτικοειδή φακοί |
Τυπική παράδοση: 5x, 10x, 20x, 50x. Προαιρετική: 100x |
| Φωτισμός περίγραμμα |
Ρυθμίσιμο LED |
| Φωτισμός επιφάνειας |
Ρυθμίσιμο LED |
| Διάστημα πορείας του άξονα Z |
Τυπική μετατόπιση εστίασης: 150 mm, 200 mm είναι προαιρετική |
| Εστίαση στον άξονα Z |
Εγχειριτική εστίαση (ακατέργαστη/τελή) |
| Επικεφαλής λειτουργία XY |
Μηχανισμός ταχείας απελευθέρωσης |
| Λειτουργία μονάδας εμφάνισης |
Ρύθμιση μηδέν, αλλαγή κατεύθυνσης, έξοδος δεδομένων μέσω RS-232 |
| Ηλεκτρική τροφοδοσία |
Διάταξη 1 |
| Προαιρετικά αξεσουάρ |
Επικεφαλής του οχήματος |
|
Ψηφιακή ανάγνωση DP400
|
| Γρήγορη μέτρηση Μετρητικό λογισμικό QM2.0 |
| Προσαρμοστής CCD και κάμερα CCD |
Οπτική προδιαγραφή:
|
Ονομασία
|
Στόχος |
Οπτικοστάτη WF10/22 |
| Α.Α. |
W.D. ((mm) |
f ((mm) ̇ |
R(um) |
±▽p(um) |
Μεγέθυνση |
Οπτικό πεδίο ((mm) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
¢4.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100x |
¢2.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200x |
¢1.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500x |
¢0.44 |
| 100x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
¢0.22 |
Πολυλειτουργική ψηφιακή αναγνώριση χρωματικής οθόνης DP400
Χαρακτηριστικά:
● 5.6 ∆είκτης χρώματος και σφραγισμένο κουμπί αφής σιλικόνης,με πλήρεις πληροφορίες, φιλική λειτουργία, μακρά διάρκεια ζωής.
● Αποθήκευση 100 μόνιμα στοιχεία εικόνας, μπορεί να ορίσει και να αποθηκεύσει την τρέχουσα ημερομηνία.
● Πολυλειτουργική μέτρηση: σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, νήμα βίδες, έλλειψη, τρύπα, στρογγυλοποίηση, προκαθορισμός, κατασκευή κλπ.
● λειτουργία μετρήσεως πτυχής ή αντίθετης κατεύθυνσης, τιμή 1/2, μέσο σημείο, λειτουργία άδειας, λειτουργία κλήσης, λειτουργία REC (record) και μέτρηση κύκλου·
● Διατίθενται διατομή και γραμμική αντιστάθμιση για 3 άξονες, εξασφαλίζοντας υψηλή ακρίβεια της μέτρησης.
● Μπορεί να συνδέσει τον διακόπτη ποδιών, τον εκτυπωτή, την ανίχνευση οπτικής άκρης και άλλα πολλαπλά βοηθητικά εργαλεία μέτρησης.
● Με πολικό και σύστημα συντεταγμένων, και μπορεί να εμφανίσει χιλιοστόμετρο και ίντσα, και μπορεί να μετακινηθεί εύκολα.
● Με τη λειτουργία ανεξάρτητης εξουσιοδότησης κωδικού πρόσβασης, για να αποφευχθεί η πιθανότητα απόκλισης δεδομένων από εσφαλμένη λειτουργία, μπορεί επίσης να αλλάξει την αρχική ρύθμιση με άδεια κωδικού πρόσβασης.
● Υποστήριξη πολλαπλών γλωσσών:Κινέζικα, αγγλικά και άλλες γλώσσες.
Ειδικότητα:
| Σχήμα |
DP400 |
| Κωδικός# |
510 έως 340 |
| Γλώσσα |
Απλή κινεζική, περίπλοκη κινεζική, πορτογαλική, γερμανική και αγγλική κλπ. |
| Μέγεθος οθόνης LCD |
115 χιλιοστά × 85 χιλιοστά |
| Ανάλυση οθόνης LCD |
640*480 |
| Πεδίο ψηφιακής οθόνης |
8 ψηφία ((Με δεκαδικό σημείο) |
| Άξονας εμφάνισης |
3 άξονες (X,Y,Z/Q) |
| Ζ/Κ μοντέλο οθόνης |
Μέγεθος ή γωνία |
| Πρότυπο οθόνης γωνίας |
Στον βαθμό, τα πρακτικά και τον δεύτερο ή βαθμό |
| Σημείο γραμμικής κλίμακας |
Τύποι TTL τετραγωνικού κύματος ή κύματος sinus AC δύο 90 ° διαφοράς γωνίας φάσης, ισχύς κίνησης μεγαλύτερη από 10 MA |
| Λεπτομετρική ανάλυση |
0.1 μm,0.2 μm,0.5μ, 1μ, 2μ, 5μ |
| Ποσοστό Baud |
4800,9600,14400,19200,38400,57600 |
| Πύλη εξόδου δεδομένων |
RS232,DB-9 Γενική διεπαφή |
| Λειτουργία πληκτρολόγιο |
Σφραγισμένο πληκτρολόγιο αφής σε σιλικόνη |
| Λιμάνι επέκτασης |
Κουμπάνιο, εκτυπωτή, οπτικό ερευνητή, κλπ. |
| Ηλεκτρική τροφοδότηση εισόδου |
AC90V-240V,15W |
| Περιβάλλον της επιχείρησης |
Εργασιακή θερμοκρασία: 0 °C-40 °C, θερμοκρασία αποθήκευσης: -10 °C-60 °C, σχετική υγρασία: < 90% RH |
