Εξοπλισμός δοκιμής σκληρότητας Macro Vickers

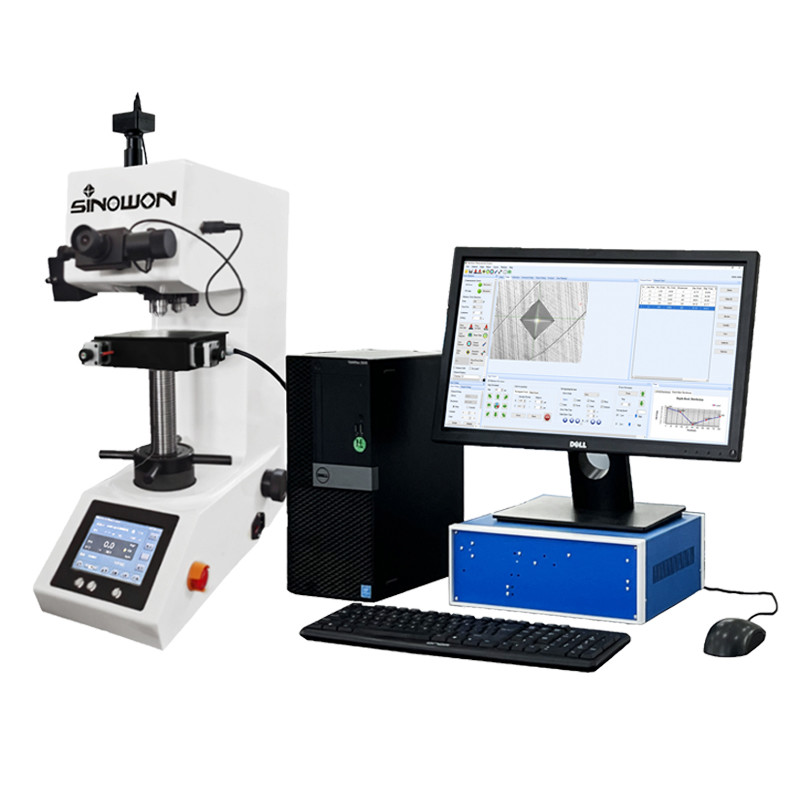

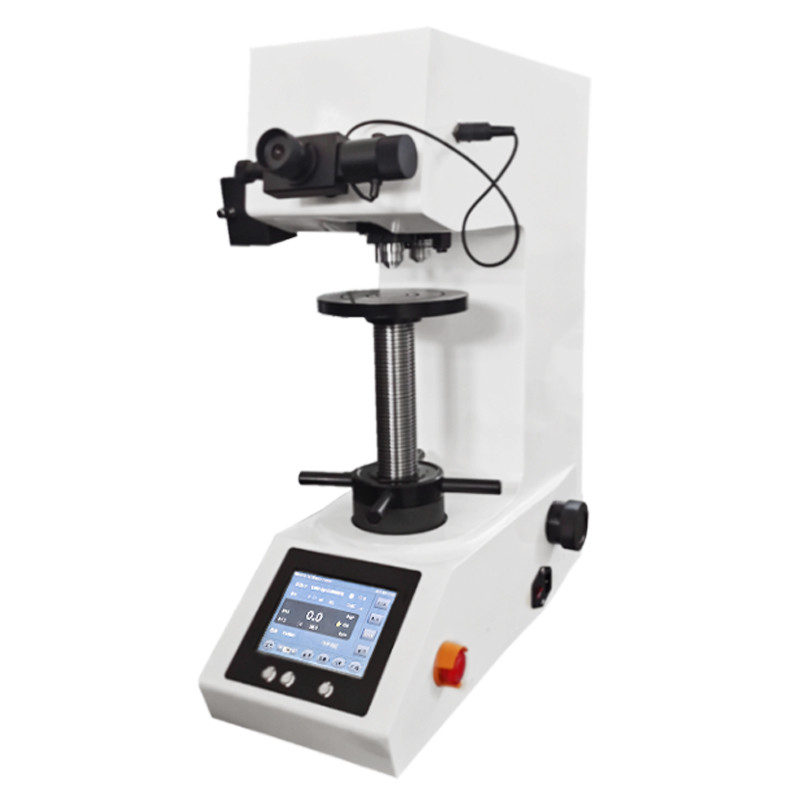

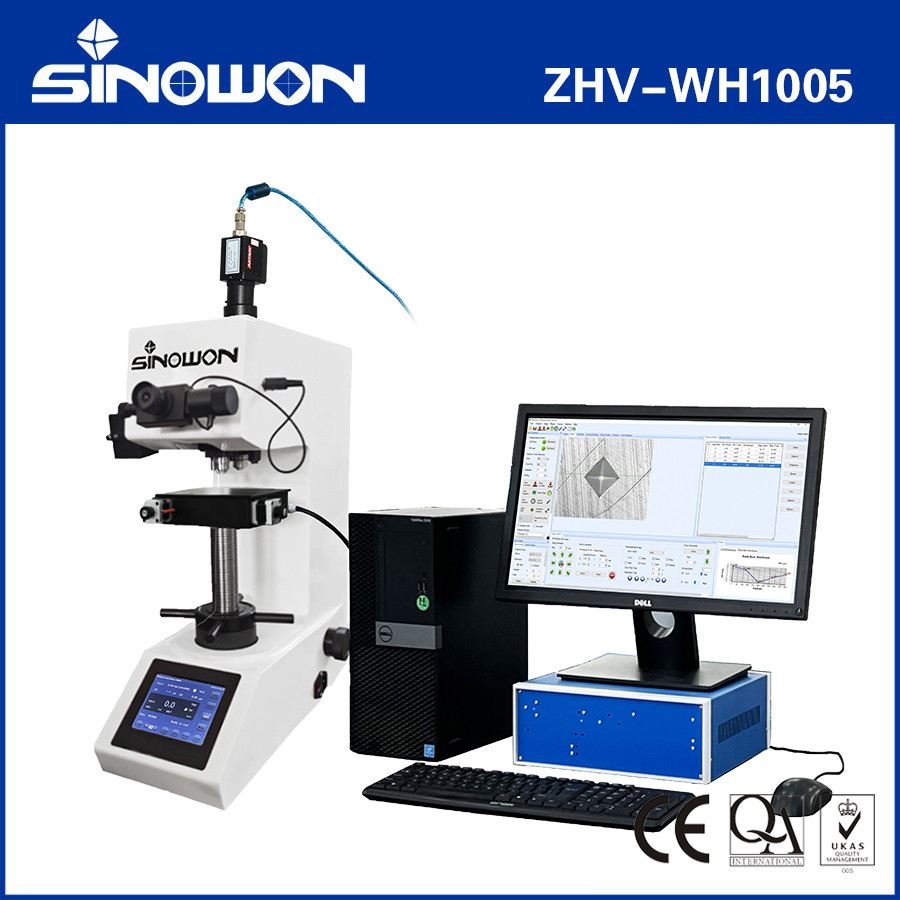

Αυτόματος Δοκιμαστής Σκληρότητας MacroVickers AutoVicky ZHV-WH5010

Η μέθοδος Vickers βασίζεται σε ένα οπτικό σύστημα μέτρησης, καθορίζει ένα εύρος ελαφρών φορτίων χρησιμοποιώντας ένα διαμαντένιο αιχμηρό εργαλείο για να κάνει μια εσοχή η οποία μετράται και μετατρέπεται σε τιμή σκληρότητας. Είναι πολύ χρήσιμο για δοκιμές σε ένα ευρύ τύπο υλικών, αλλά τα δείγματα δοκιμής πρέπει να γυαλιστούν για να επιτρέψουν τη μέτρηση του μεγέθους των αποτυπωμάτων. Ένα διαμάντι σε σχήμα πυραμίδας με τετράγωνη βάση χρησιμοποιείται για δοκιμές στην κλίμακα Vickers. Τυπικά τα φορτία είναι πολύ ελαφρά, που κυμαίνονται από 10gm έως 1Kgf, αν και τα φορτία "Macro" Vickers μπορούν να κυμαίνονται έως και 50 Kg ή περισσότερο.

Εισαγωγή:Εμπόρευμα

Χαρακτηριστικό Προϊόντος

:Εμπόρευμα

• Ακριβές σύστημα νεκρού βάρους Six-Class από 0,5Kgf έως 10Kgf και αυτόματη φόρτωση, παραμονή και εκφόρτωση κατά τη διάρκεια της διαδικασίας δοκιμής
• Σταθερός αυτόματος πυργίσκος με 3 θέσεις εργασίας, διαμαντένιο αιχμηρό εργαλείο MacroVickers, 10x και 40x αντικειμενικός φακός εγκαθίστανται σε ένα εστιακό επίπεδο.
• Οπτική διαδρομή υψηλής ευκρίνειας με κάμερα 5MPixel κάνει την εσοχή σκληρότητας απότομη, η μεγέθυνση βίντεο είναι πάνω από 2000x, διευκολύνει τη μέτρηση μικρών εσοχών.
• Μηχανοκίνητη πλατφόρμα X-Y με μέγεθος μετάλλου 110x100mm και διαδρομή μέτρησης 50x50mm, μπορεί να προγραμματιστεί για τη δοκιμή της σκληρότητας Vickers του δείγματος αυτόματα.
• Ισχυρό αυτόματο λογισμικό δοκιμής Vickers ATS-100 με έξυπνες λειτουργίες δοκιμών Λειτουργικό σύστημα Windows, Word, Excel, PDF και άλλες προσαρμοσμένες αναφορές εξόδου είναι διαθέσιμες.
• Προδιαγραφές

:Εμπόρευμα

Πλεονεκτήματα λογισμικού:

1. Μπορεί να πραγματοποιήσει πανοραμική σάρωση, να σαρώσει τα συνολικά γραφικά του προϊόντος στον υπολογιστή, να επιλέξει οποιαδήποτε θέση και το προϊόν θα μετακινηθεί αυτόματα στην απαιτούμενη θέση.

2. Μπορεί να υποστηρίξει 17 τρόπους σχεδιασμού διαδρομής, να ορίσει οποιονδήποτε αριθμό, όπως 30 συντεταγμένες σημείων, να κάνει κλικ στην έναρξη και το μηχάνημα θα ολοκληρώσει αυτόματα 30 σημειακές μετρήσεις χωρίς χειροκίνητη λειτουργία, αυτόματη φόρτωση, αυτόματη εστίαση και αυτόματη μέτρηση.

3. Εξοπλισμένο με προαιρετικό κινητήρα άξονα Z και σύστημα αυτόματης εστίασης, δεν χρειάζεται να βρείτε χειροκίνητα το εστιακό μήκος και το μηχάνημα εστιάζει αυτόματα. Όλα τα βήματα ολοκληρώνονται από το λογισμικό για να αποφευχθούν χειροκίνητα σφάλματα μέτρησης.

Βασική λειτουργία:

● Η αυτόματη ικανότητα αναγνώρισης της εικόνας εσοχής είναι κορυφαία και η απόδοση ανίχνευσης, η σταθερότητα και η ακρίβεια των αποτελεσμάτων ανίχνευσης είναι υψηλές.

●​ Δύο είδη βαθμονόμησης: οπτική βαθμονόμηση, (χειροκίνητη / αυτόματη) βαθμονόμηση μπλοκ σκληρότητας. Το μπλοκ σκληρότητας υποστηρίζει πολλαπλή μέση τιμή, αυθαίρετα πολλαπλά τυπικά μπλοκ και τμηματική βαθμονόμηση και προτιμώμενη μέτρηση.

●​ Εκτός από την αυτόματη μέτρηση, υπάρχουν τρεις χειροκίνητες επιλογές μέτρησης: μέτρηση τεσσάρων πλευρών, διαγώνια μέτρηση και μέτρηση τεσσάρων σημείων (η σειρά επιλογής τεσσάρων κορυφών μπορεί να είναι αυθαίρετη).

●​ Υποστηρίζονται τρεις τύποι σημαδιών εσοχής: "Ορθογώνιο", "Κόκκινος σταυρός" και "Κυκλικό".

●​ Κατά τη χειροκίνητη μέτρηση, έχει τη λειτουργία μεγεθυντικού φακού, η οποία είναι βολική για την εύρεση της θέσης της κορυφής της εσοχής;

●​ Η μοναδική λειτουργία συντόμευσης πληκτρολογίου μπορεί να μετακινήσει γρήγορα την επιλεγμένη κορυφή για να κάνει τη λειτουργία μέτρησης πιο αποτελεσματική.

●​ Παρέχετε την απόσταση pixel και τη φυσική απόσταση της διαγώνιας εσοχής και υπολογίστε την τιμή HV / HK υπό το τρέχον φορτίο σε πραγματικό χρόνο.

●​ Αυτόματη εναλλαγή του πυργίσκου (εναλλαγή του αντικειμενικού φακού και του αιχμηρού εργαλείου).

●​ Ψηφιακές κάμερες 5 εκατομμυρίων για την εμφάνιση βίντεο εσοχής στον υπολογιστή. Μπορεί να καταγράψει και να αποθηκεύσει εικόνες.

●​ Εμφανίστε και ενημερώστε σε πραγματικό χρόνο την κατάσταση του τρέχοντος δοκιμαστή σκληρότητας: τρέχον αιχμηρό εργαλείο / αντικειμενικός φακός, χρόνος συγκράτησης φορτίου, δύναμη φόρτωσης κ.λπ.

●​ Η απόσταση μεταξύ δύο σημείων μπορεί να μετρηθεί χειροκίνητα. Πολλαπλές ομάδες αποστάσεων μπορούν επίσης να εμφανιστούν στο βίντεο ή την εικόνα ταυτόχρονα.

●​ Σε περίπτωση διαφορετικών αναλύσεων, διαφορετικών αντικειμενικών φακών και διαφορετικών φορτίων, το λογισμικό θα επιλέξει αυτόματα τον καλύτερο συντελεστή βαθμονόμησης.

●​ Όλες οι πληροφορίες σημείων δοκιμής μπορούν να αναγνωριστούν και να επισημανθούν ξεχωριστά ή σύμφωνα με τις απαιτήσεις του πελάτη. Οι πληροφορίες αναγνώρισης σημείων δοκιμής θα εμφανίζονται στον πίνακα ακολουθίας τιμών δοκιμής και στο διάγραμμα εσοχής για εύκολη ερώτηση. Αυτή η λειτουργία είναι πολύ σημαντική για την επακόλουθη ανάλυση και επεξεργασία.

●​ Ανατρέξτε στα πρότυπα μετατροπής σκληρότητας GB, DIN, ISO, ASTM και άλλα για να πραγματοποιήσετε: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Επιφανειακό Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; πραγματοποιήστε αμοιβαία μετατροπή μεταξύ τιμών σκληρότητας όπως Brinell HBS και Brinell HBW.

●​ Κατά τη μέτρηση της ακολουθίας διαδρομής σκληρυμένου στρώματος, υπάρχουν πολλαπλοί εύκαμπτοι τρόποι ρύθμισης αρχικοποίησης, οι οποίοι αποθηκεύουν και εισάγουν αυτόματα την προηγούμενη ακολουθία διαδρομής. Η διαδρομή μέτρησης μπορεί επίσης να αποθηκευτεί όπως επιθυμείτε για επαναφόρτωση.

●​ Τα αποτελέσματα μέτρησης ακολουθίας διαδρομής δημιουργούν αυτόματα την αντίστοιχη τιμή βάθους σκληρυμένου στρώματος και την καμπύλη αλλαγής σκληρότητας.

●​ Μπορούν να επιλεγούν πολλαπλοί τρόποι ανάλυσης για δεδομένα μέτρησης. Όλα τα αποτελέσματα μπορούν να ρυθμιστούν σε γραφική αναφορά.

●​ Το περιεχόμενο και η μορφή της αναφοράς μπορούν να ρυθμιστούν ευέλικτα και τα έγγραφα WORD και EXCEL μπορούν να δημιουργηθούν αυτόματα.

●​ Μπορεί να οριστεί κωδικός πρόσβασης και αρχή διαχείρισης: οι συνηθισμένοι χειριστές μπορούν να μετρήσουν μόνο τη σκληρότητα σύμφωνα με τις καθορισμένες ρυθμίσεις.

●​ Το ενσωματωμένο τυπικό εργαλείο μετατροπής τιμής σκληρότητας μπορεί να μετατρέψει αυτόματα τη μετρημένη τιμή σκληρότητας σύμφωνα με τον πίνακα και να την καταχωρίσει στον πίνακα αποτελεσμάτων.

Προηγμένη λειτουργία:

●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. Μπορεί να πραγματοποιηθεί αυτόματη εστίαση της εσοχής και ο χρόνος εστίασης μιας μόνο εσοχής είναι 2-5 δευτερόλεπτα. (Για να πραγματοποιηθεί αυτή η λειτουργία, το ZHV-VH1010 πρέπει να είναι εξοπλισμένο με κινητήρα Z-άξονα και σύστημα αυτόματης εστίασης)●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. Ως επέκταση της λειτουργίας μέτρησης απόστασης, ο ακριβής σχεδιασμός 17 τρόπων της διαδρομής που θα μετρηθεί ολοκληρώνεται κάνοντας κλικ στην εικόνα με το ποντίκι.1)

Ελεύθερη επιλογή σημείου: κάντε κλικ σε οποιαδήποτε θέση της εικόνας για να γίνει η διαδρομή που θα μετρηθεί.2)

Αυθαίρετη κατεύθυνση: επιλέξτε οποιοδήποτε σημείο εκκίνησης και τμήμα ευθείας γραμμής σε οποιαδήποτε κατεύθυνση.3)

Κανονικό άκρου: κάντε κλικ κοντά στην άκρη για να δημιουργήσετε αυτόματα τμήματα κανονικής γραμμής.4)

Δύο σημεία κανονικά: επιλέξτε τα δύο άκρα της άκρης για να δημιουργήσετε το τμήμα κανονικής γραμμής του κέντρου.5)

Διχοτόμος γωνίας: τρία σημεία κατασκευάζουν γωνίες για τη δημιουργία τμημάτων διχοτόμου γωνίας.6)

Κυκλική διαδρομή: κεντράρισμα δύο σημείων / ακτίνα, δημιουργώντας μια διαδρομή εγκαίρως.7)

Περίγραμμα άκρου: κάντε κλικ κοντά στην άκρη για να δημιουργήσετε αυτόματα μια διαδρομή κατά μήκος της άκρης.8)

Ισοαπέχον άκρου: κάντε κλικ στην απόσταση κατά μήκος της άκρης για να δημιουργήσετε τμήματα ισαπέχουσας γραμμής.9)

Οδοντωτή κυματομορφή: η περίοδος, το ύψος δοντιού και η συμμετρία δοντιού μπορούν να ρυθμιστούν ποσοτικά.10)

Κέντρο δύο σημείων: επιλέξτε δύο σημεία στην εικόνα για να δημιουργήσετε το μέσο σημείο ως τη διαδρομή που θα μετρηθεί.11)

Γραμμή: κάντε κλικ σε οποιοδήποτε σημείο εκκίνησης, τμήμα ευθείας γραμμής σε οποιαδήποτε κατεύθυνση και μεταβλητή απόσταση στη μέση.12)

Πολλαπλές γραμμές: σημεία διαδρομής πολλαπλών γραμμών.13)

Ζιγκ-ζαγκ: ζιγκ-ζαγκ πολλαπλές γραμμές.14)

Παρεμβολή: εισάγετε έναν καθορισμένο αριθμό / απόσταση σημείων διαδρομής μεταξύ δύο σημείων.15)

Μήτρα: το σημείο διαδρομής του ορθογώνιου πίνακα.16)

Τροχός: σημείο διαδρομής τροχού.17)

Δαχτυλίδι: σημείο κυκλικής διαδρομής.●​ Παρέχετε

λειτουργία βαθμονόμησης μετατόπισης αιχμηρού εργαλείου / φακού για την εξάλειψη της μηχανικής απόκλισης μεταξύ του αιχμηρού εργαλείου και του φακού και τη διόρθωση του συνολικού σφάλματος του συστήματος, ώστε να βελτιωθεί η ακρίβεια των αποτελεσμάτων της δοκιμής σκληρότητας.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. Μέσω της κίνησης της αυτόματης πλατφόρμας XY, μπορεί να σαρωθεί η άκρη του καθορισμένου αντικειμένου και μπορεί να σχεδιαστεί το περίγραμμα της άκρης του αντικειμένου.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. Μέσω της λειτουργίας "πανοραμικής σάρωσης", μπορείτε να λάβετε ένα πανόραμα εντός ενός καθορισμένου εύρους και να κάνετε οποιονδήποτε σχεδιασμό διαδρομής στον χάρτη.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. function. Για πολλαπλές εσοχές που μπορεί να υπάρχουν στο ίδιο οπτικό πεδίο, μπορεί να επιλεγεί η λειτουργία περιοχής και μόνο οι εσοχές εντός του καθορισμένου εύρους λαμβάνονται υπόψη κατά τη διάρκεια κάθε μέτρησης. Όταν η λειτουργία περιοχής είναι ενεργοποιημένη κατά τη διάρκεια συνεχούς δοκιμής, μπορεί να αποφευχθεί η διακοπή της δοκιμής που προκαλείται από πολλαπλές εσοχές στο ίδιο οπτικό πεδίο. Λειτουργία διόρθωσης επιφάνειας.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. Συμμορφώνεται με τον πίνακα I και τον πίνακα II του προτύπου ASTM E384 και παρέχει απαιτήσεις δοκιμής και διόρθωσης για καμπύλα μέρη όπως μπάλες και ράβδοι.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων.Η απόκλιση γωνίας μεταξύ της πλατφόρμας και της κάμερας μπορεί να εξαλειφθεί μέσω της αυτόματης διόρθωσης της γωνίας και η ακρίβεια τοποθέτησης της πλατφόρμας μπορεί να βελτιωθεί.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων.Η λειτουργία ανθεκτικότητας θραύσης μπορεί να ελεγχθεί για τη μέτρηση δεδομένων ανθεκτικότητας θραύσης εσοχής.●​

Λειτουργία πανοραμικής συγκόλλησης πολλαπλών δειγμάτων. Η πανοραμική συγκόλληση μπορεί να πραγματοποιηθεί για πολλαπλά δείγματα ταυτόχρονα και στη συνέχεια μπορεί να γίνει σχεδιασμός διαδρομής σε αυτά τα πανοράματα. Τέλος, η συνεχής δοκιμή ολοκληρώθηκε.Η προδιαγραφή της μηχανοκίνητης πλατφόρμας X-Y VMP-505:

●​ Αυτόματη πλατφόρμα XY με σύστημα step-motor: τεχνολογία επεξεργασίας αεροδιαστημικής ποιότητας

●​ Η ανώτερη απόδοση στεγανοποίησης εξασφαλίζει τη σταθερότητα της μακροχρόνιας ακρίβειας ανάκτησης

●​ Μέγεθος πλατφόρμας: 255mmx205mm

●​ Μέγιστη μετατόπιση στην κατεύθυνση XY: 50X50mm απαιτήσεις), ελάχιστο βήμα: 0.625um

●​ Ακρίβεια απάντησης: μονοκατευθυντικό πλήρες εύρος ≤ 10um

●​ Σάρωση ολόκληρης της διαδρομής ≤ 20um

●​ Προαιρετική μεγαλύτερη μηχανοκίνητη πλατφόρμα X-Y VMP1111

●​ Μέγεθος διαδρομής X-Y: 110x110mm και Μέγεθος πλατφόρμας: 310mmx255mm
