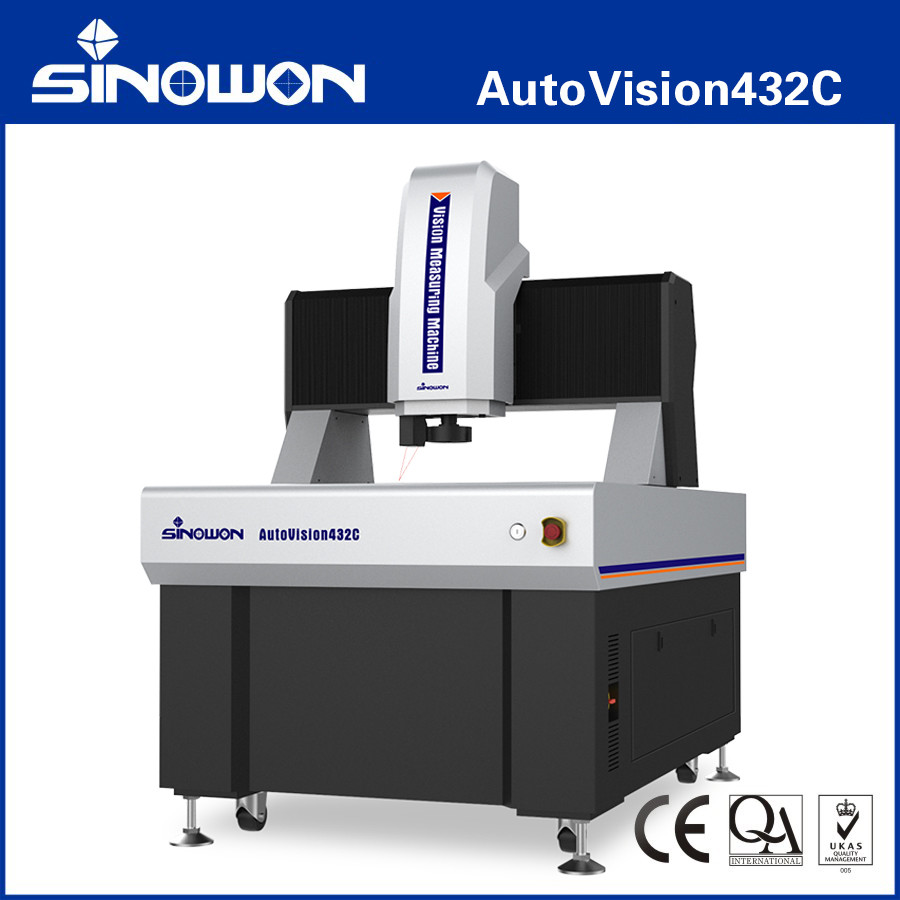

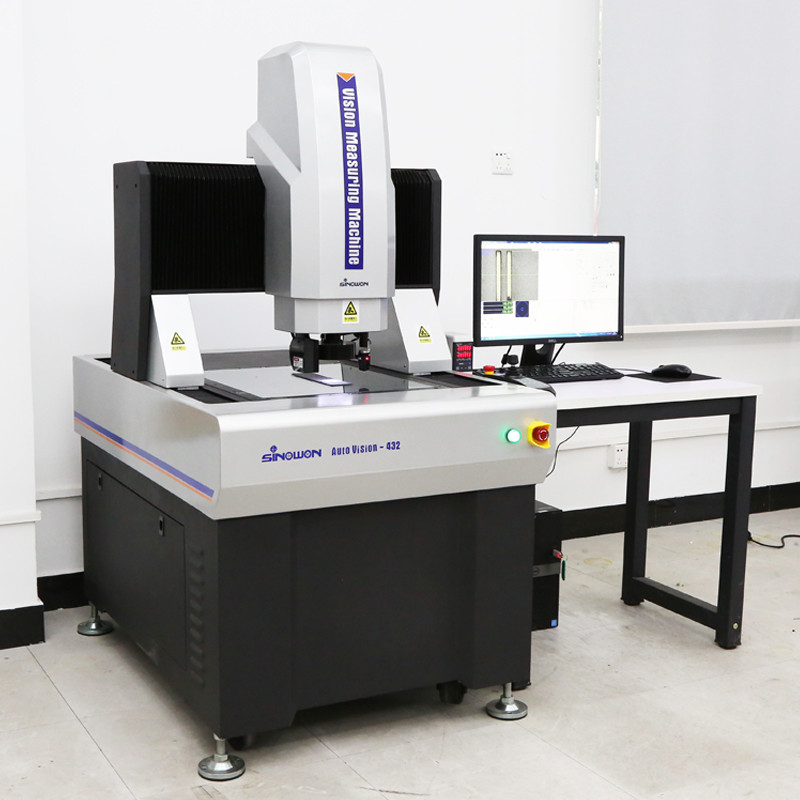

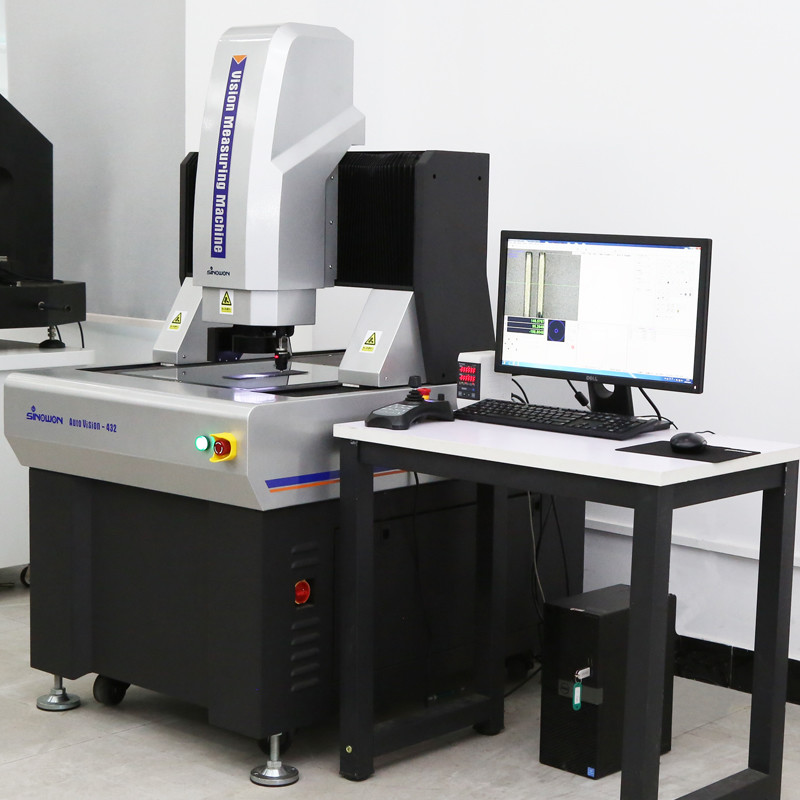

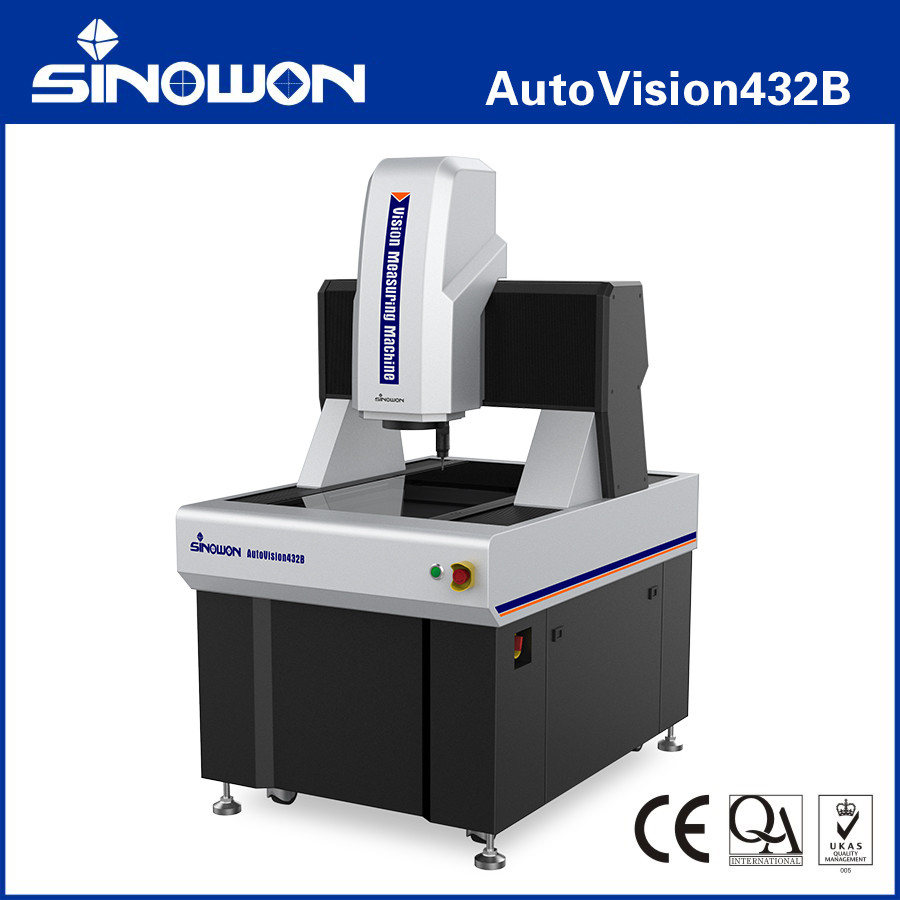

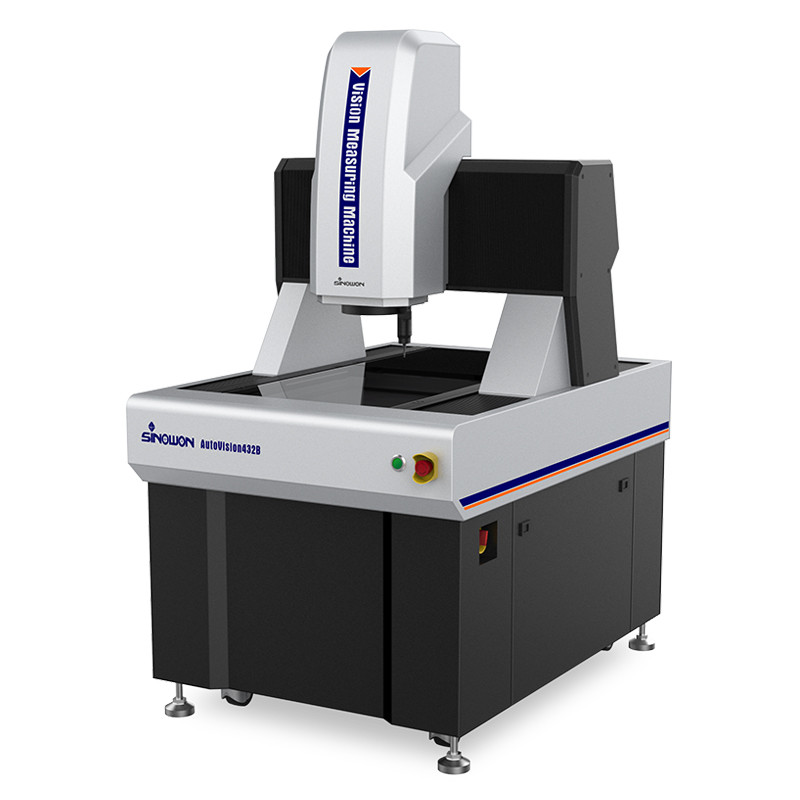

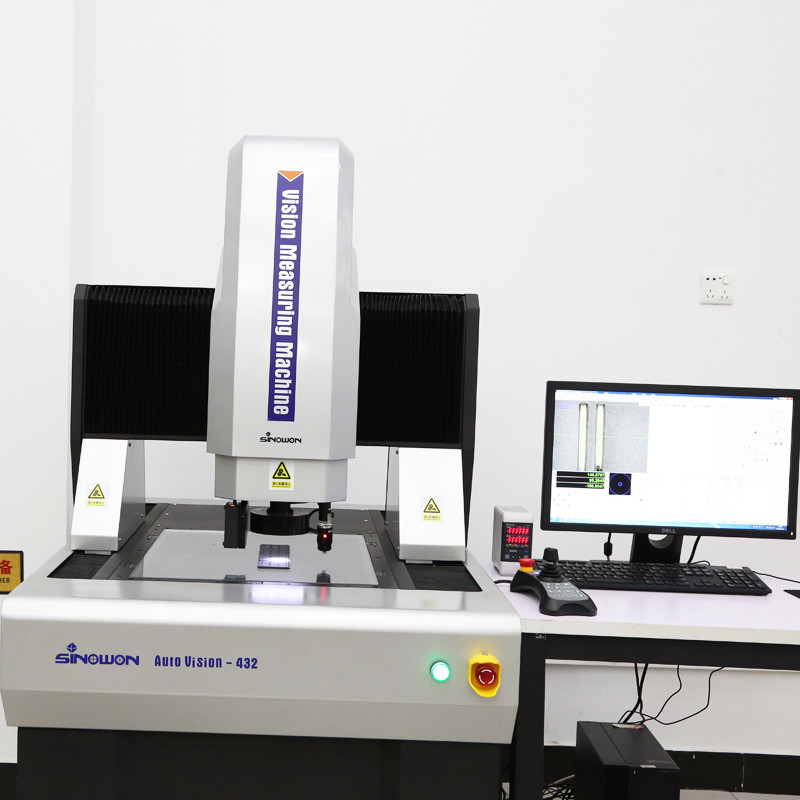

Μετακινούμενη γέφυρα αυτόματη μηχανή μέτρησης οράματος υψηλής ακρίβειας AutoVision432 σειράς

1 σύνολα
MOQ
Can be discussed
τιμή
Μετακινούμενη γέφυρα αυτόματη μηχανή μέτρησης οράματος υψηλής ακρίβειας AutoVision432 σειράς
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Κώδικας#: 523-280H
Ταξιδεύσεις στον άξονα X/Y: (400*300)mm
Ταξίδι στον άξονα Ζ: 200 χλστ
Σκηνογραφία γραμμικής κλίμακας άξονας X/Y/Z: Ανάλυση: 0,1 μm
Ακριβότητα στον άξονα XY: ≤1,8+L/200 (μμ)
Ακρίβεια στον άξονα Z: ≤ 4,0+L/200 (μμ)
Επαναληψιμότητα: 2um
Λογισμικό μέτρησης: iΜέτρηση
Διάσταση(ΠxΒxΥ): (1195*832*1579) mm
Καθαρό βάρος: 650 κιλά
Επισημαίνω:

Μηχανή μέτρησης αυτόματης όρασης υψηλής ακρίβειας

,

Αυτόματο μηχάνημα μέτρησης όρασης κινούμενης γέφυρας
Βασικές πληροφορίες
Τόπος καταγωγής: Jiangmen, Κίνα
Μάρκα: SINOWON
Πιστοποίηση: CE/ROHS
Αριθμό μοντέλου: AutoVision432B
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Κόντρα πλακέ
Χρόνος παράδοσης: 30 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σετ/μήνα
Περιγραφή προϊόντων

Αυτόματη Μηχανή Μέτρησης Όρασης Γέφυρας Υψηλής Ακρίβειας AutoVision432 Series

Μετακινούμενη γέφυρα αυτόματη μηχανή μέτρησης οράματος υψηλής ακρίβειας AutoVision432 σειράς 0



Εισαγωγή προϊόντος:



Το AutoVision είναι ένα όργανο μέτρησης εικόνας αυτόματης κίνησης γέφυρας υψηλής ακρίβειας σχεδιασμένο για μετρήσεις υψηλής ακρίβειας και μεγάλης κλίμακας. Χρησιμοποιώντας δομή κινητής γέφυρας, μετρώντας το σταθερό τεμάχιο εργασίας, εγγυάται την ακρίβεια και τη σταθερότητα της μέτρησης, είναι κατάλληλο για την ηλεκτρονική βιομηχανία, ιατρικά όργανα και όργανα, μέτρηση LCD και αεροδιαστημικής και άλλων βιομηχανιών.



Χαρακτηριστικά προϊόντος:Δομή τύπου κινητής γέφυρας, το τεμάχιο εργασίας μέτρησης είναι σταθερό;l

  • Τετραξονικός CNC πλήρως αυτόματος έλεγχος κλειστού βρόχου, αυτόματη μέτρηση;l
  • Βάση και κολώνα από ινδικό μάρμαρο, καλή σταθερότητα;l
  • Εισαγόμενη γραμμική κλίμακα RSF, η ανάλυση είναι 0,1um, βίδα σφαιριδίων λείανσης και σερβοκινητήρας AC κ.λπ. για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
  • Εισαγόμενη έγχρωμη κάμερα HD για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης;
  • Μηχανοκίνητος φακός ζουμ υψηλής ανάλυσης 8,3x, ακριβής διπλασιασμός και διόρθωση pixel μιας φοράς μόνο;
  • Με προγραμματιζόμενο επιφανειακό φωτισμό LED 5 δακτυλίων 8 τμημάτων και περιγραμμικό LED παράλληλο φωτισμό και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στα 8 τμήματα;
  • Ισχυρή λειτουργία και εύκολη λειτουργία λογισμικού iMeasuring για βελτίωση του ποιοτικού ελέγχου;
  • Προαιρετική μονάδα αισθητήρα MCP και λέιζερ. Τα μηχανήματα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.
  • Προδιαγραφές:

Εμπόρευμα





2.5D Αυτόματη Όραση Μοντέλο
Ακρίβεια 1.8+L/200 400 500 600
(400*300)mm (500*400)mm (600*500)mm (800*600)mm Διαδρομή άξονα Z
200mm Γραμμική κλίμακα άξονα X/Y/Z
Ευρωπαϊκή ανάλυση γραμμικής κλίμακας: 0,1um Λειτουργία καθοδήγησης
Γραμμικός οδηγός ακριβείας P-Class, οδηγός διπλής τροχιάς διπλού ρυθμιστή Λειτουργία λειτουργίας
Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης Ακρίβεια*
Άξονας XY: ≤1,8+L/200(um)

Άξονας Z: ≤4,0+L/200(um)

Επαναληψιμότητα
2um Φωτισμός

Σύστημα

Περίγραμμα

 LED παράλληλος φωτισμός περιγράμματος 0~255 Ρυθμιζόμενος συνεχώς επιφανειακός φωτισμός LED 5 δακτυλίων 8 τμημάτων
Επιφάνεια
Σύστημα βίντεο**
Ψηφιακή έγχρωμη κάμερα υψηλής ευκρίνειας 1/1,8" Μηχανοκίνητος φακός ζουμ 8,3X Οπτική μεγέθυνση: 0,6X~5,0X; Μεγέθυνση βίντεο: 20X~170X (οθόνη 21”)
Λογισμικό μέτρησης
iMeasuring Λειτουργικό σύστημα
Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit Γλώσσα
Αγγλικά, Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, άλλες γλώσσες μπορούν να προστεθούν Περιβάλλον εργασίας
Θερμοκρασία 20℃±2℃, αλλαγή θερμοκρασίας <1℃/Hr; υγρασία 30%~80%RH; δόνηση<0,02g's, ≤15HzΠαροχή ηλεκτρικού ρεύματος
AC220V/50Hz; 110V/60Hz Διάσταση (ΠxΒxΥ)
(1195*832*1579)mm (1463*940*1591)mm (1568*1040*1591)mm (1818*1157*1590)mm Μέγεθος συσκευασίας (ΠxΒxΥ)
(1380*1170*1910)mm (1690*1300*2000)mm (1800*1400*2000)mm (2300*1700*2000)mm Καθαρό βάρος
650Kg 780Kg 1380Kg 2000Kg Σημείωση:



Το L είναι το μετρούμενο μήκος (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου εργασίας.

Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

Πεδίο όρασης (mm) = (διαγώνιος*Οριζόντιος*Κάθετος)

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoVision 432):





Κατηγορία προϊόντος



2.5D 3D Εμπόρευμα 3D Εμπόρευμα
2.5D Αυτόματη Όραση

Μηχανή μέτρησης

Μοντέλο

 2.5D Αυτόματη Μηχανή Μέτρησης Σάρωσης Λέιζερ & Όρασης 3D Αυτόματη Πολυαισθητηριακή

Μηχανή μέτρησης

Μοντέλο
Ακρίβεια 523-180H 523-280H 523-380H 523-480H
A B C D Σημασία
Αισθητήρας οπτικού φακού ζουμ Αισθητήρας φακού ζουμ και αισθητήρας ανιχνευτή επαφής Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ Αισθητήρας φακού ζουμ, αισθητήρας ανιχνευτή επαφής και αισθητήρας λέιζερ Ανιχνευτής επαφής
Χωρίς Omron Lazer Μονάδα λέιζερ Omron Lazer Μονάδα λέιζερ
Χωρίς Omron Lazer Omron Lazer Έκδοση λογισμικού Έκδοση λογισμικού
iMeasuring4.1 iMeasuring4.2 iMeasuring5.0 iMeasuring5.1 Αυτόματη Μηχανή Μέτρησης Όρασης Γέφυρας Μοντέλα και Προδιαγραφές:



Μοντέλο



Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A
523-180H

AutoVision542A

 523-180J AutoVision652A 523-180K AutoVision862A 523-180L AutoVision432B
523-280H AutoVision542B 523-280J AutoVision652B 523-280K AutoVision862B 523-280L AutoVision432C
523-380H AutoVision542C 523-380J AutoVision652C 523-380K AutoVision862C 523-380L AutoVision432D
523-480H AutoVision542D 523-480J AutoVision652D 523-480K AutoVision862D 523-480L Μοντέλο
Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A
523-180M AutoVision12102A 523-180N AutoVision15122A 523-180P AutoVision18122A 523-180Q AutoVision1082B
523-280M AutoVision12102B 523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q AutoVision1082C
523-380M AutoVision12102C 523-380N AutoVision15122C 523-380P AutoVision18122C 523-380Q AutoVision1082D
523-480M AutoVision12102D 523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q Μοντέλο
Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A Ακρίβεια AutoVision26162A
523-180R SinoVision342A 528-180H SinoVision452A 528-180J SinoVision562A 528-180K AutoVision26162B
523-280R SinoVision342B 528-280H SinoVision452B 528-280J SinoVision562B 528-280K AutoVision26162C
523-380R SinoVision342C 528-380H SinoVision452C 528-380J SinoVision562C 528-380K AutoVision26162D
523-480R SinoVision342D 528-480H SinoVision452D 528-480J SinoVision562D 528-480K Αυτόματη Μηχανή Μέτρησης Όρασης Γέφυρας Οδηγός Χώρου Μέτρησης:



Διαδρομή



Μοντέλο Ακρίβεια Διαδρομή άξονα X mm Διαδρομή άξονα Y mm Τυπική διαδρομή άξονα Z mm Άξονας Z Μέγιστη Προσαρμοσμένη διαδρομή mm E1x,y
E1z 300X400X200
SinoVision342 1.2+L/200 3.0+L/200 5.0+L/200 1000X800X200 1800X1200X200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
SinoVision452 500 600 1000X800X200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
SinoVision562 600 800 600 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
AutoVision432 1.8+L/200 4.0+L/200 5.0+L/200 1800X1200X200 1000X800X200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
AutoVision542 400 1000X800X200 600 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
AutoVision652 500 600 800 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
AutoVision862 600 800 1000 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1000X800X200
AutoVision1082 2.0+L/200 5.0+L/200 1500 1000 1200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1800X1200X200
AutoVision12102 2.5+L/200 5.0+L/200 1500 1200 1800 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1800X1200X200
AutoVision15122 3.0+L/200 5.0+L/200 1500 1800 2000 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. 1800X1200X200
AutoVision18122 3.5+L/200 5.0+L/200 1500 1800 200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoVision20152 4.0+L/200 5.0+L/200 1500 2000 200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoVision26162 1600 2600 200 Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
