Σύστημα μέτρησης αυτοματικής όρασης με αντηλιακό υψηλή ακρίβεια για τη μέτρηση GD&T

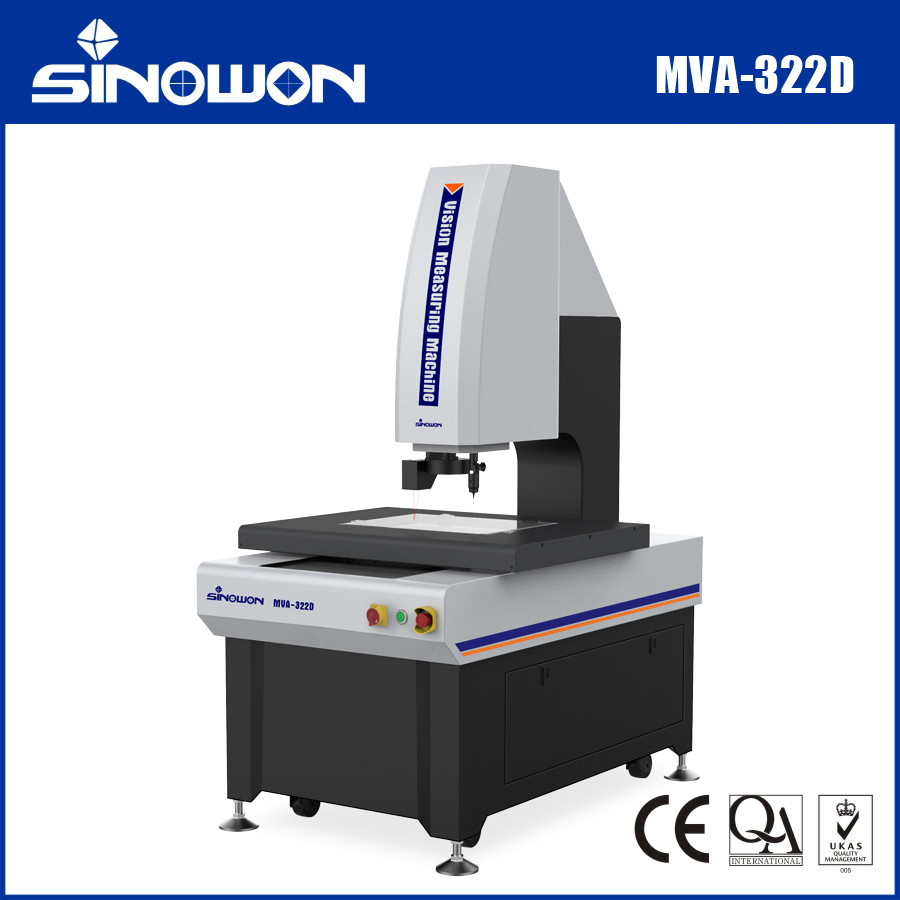

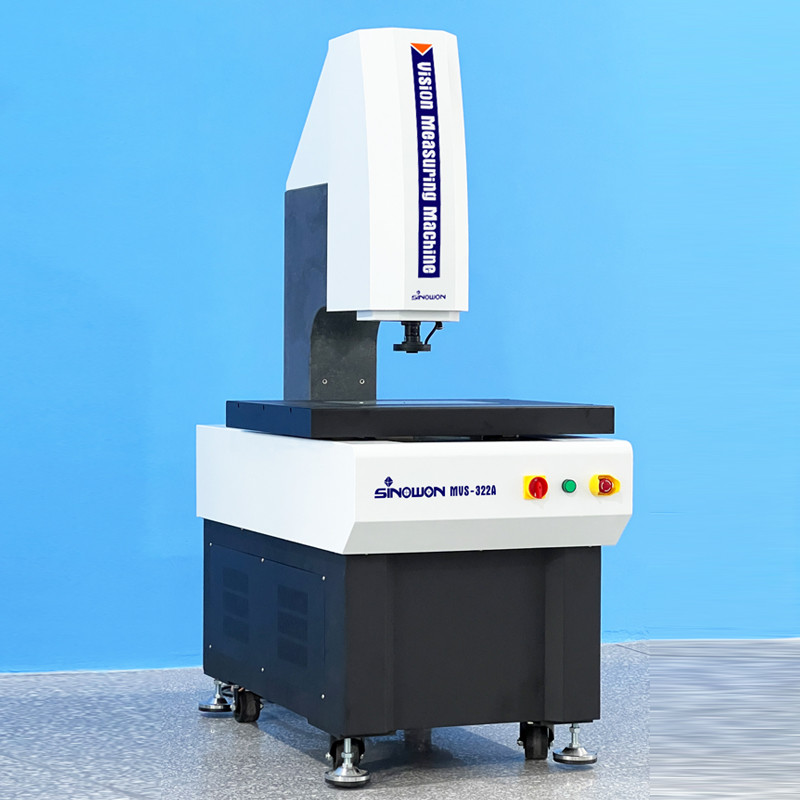

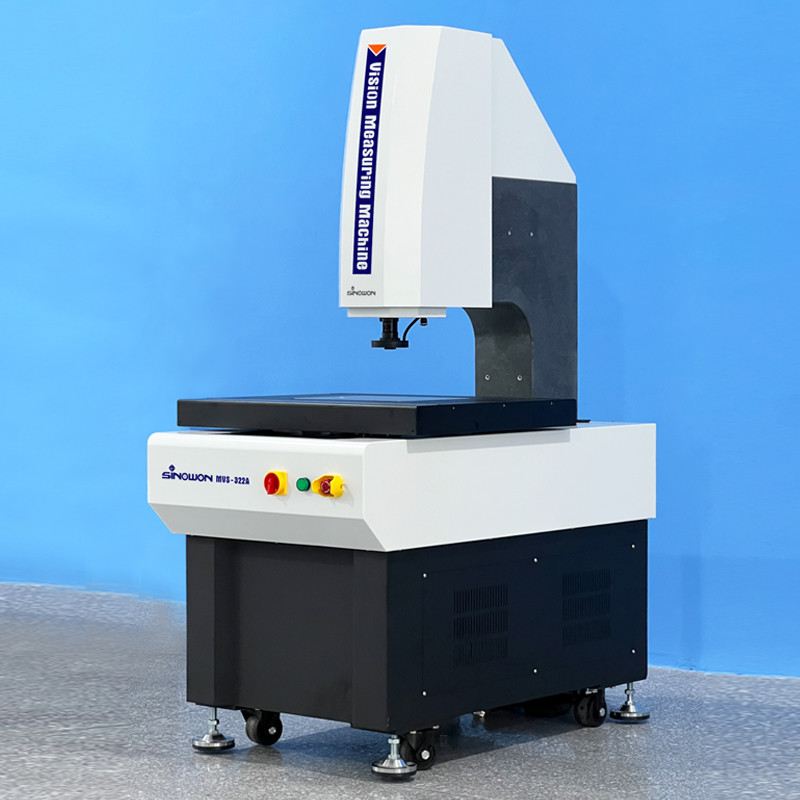

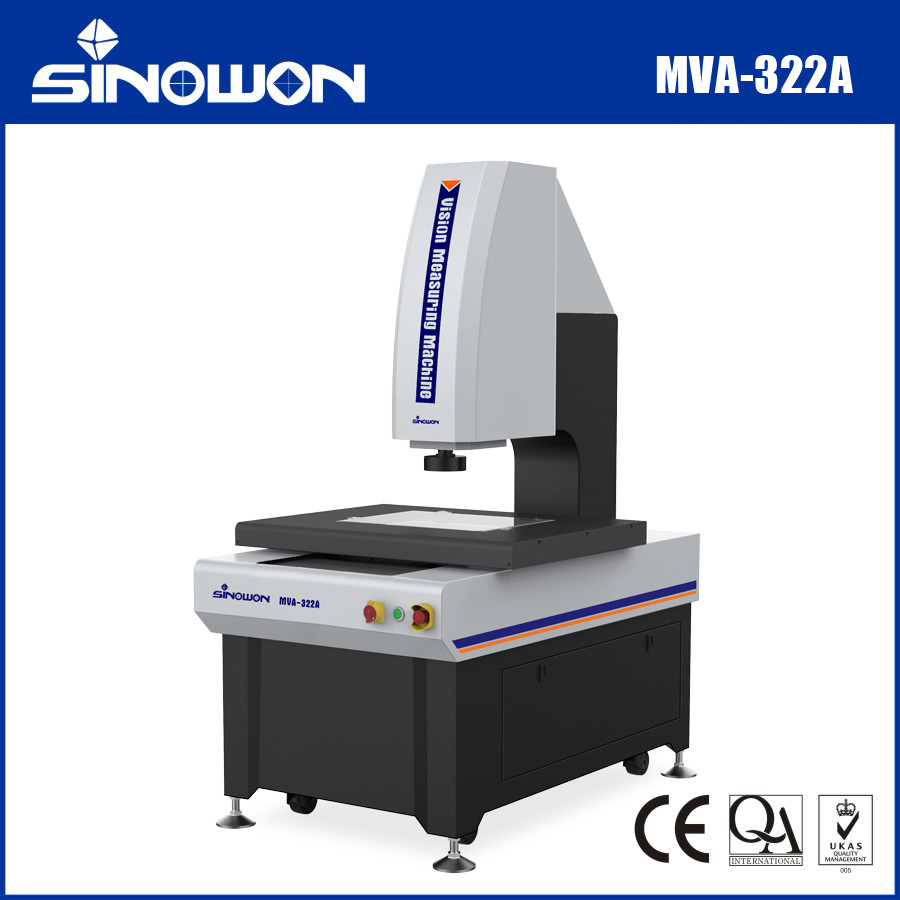

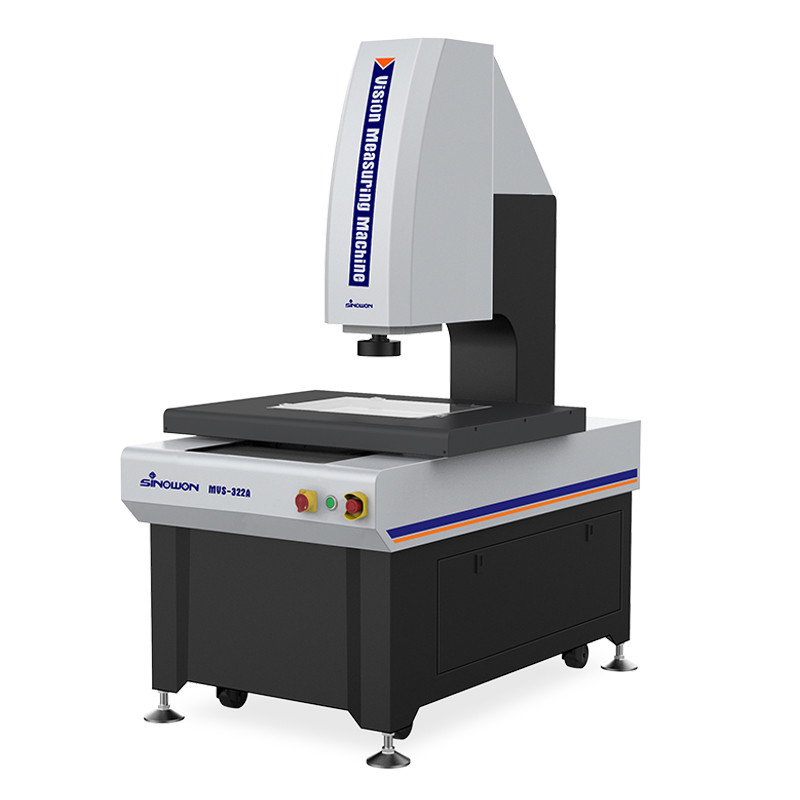

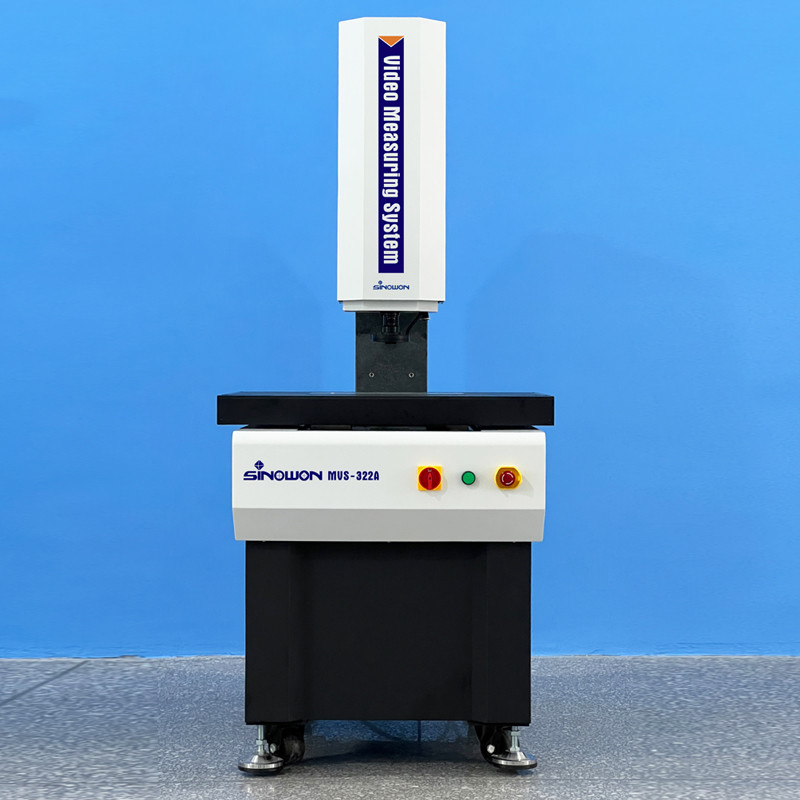

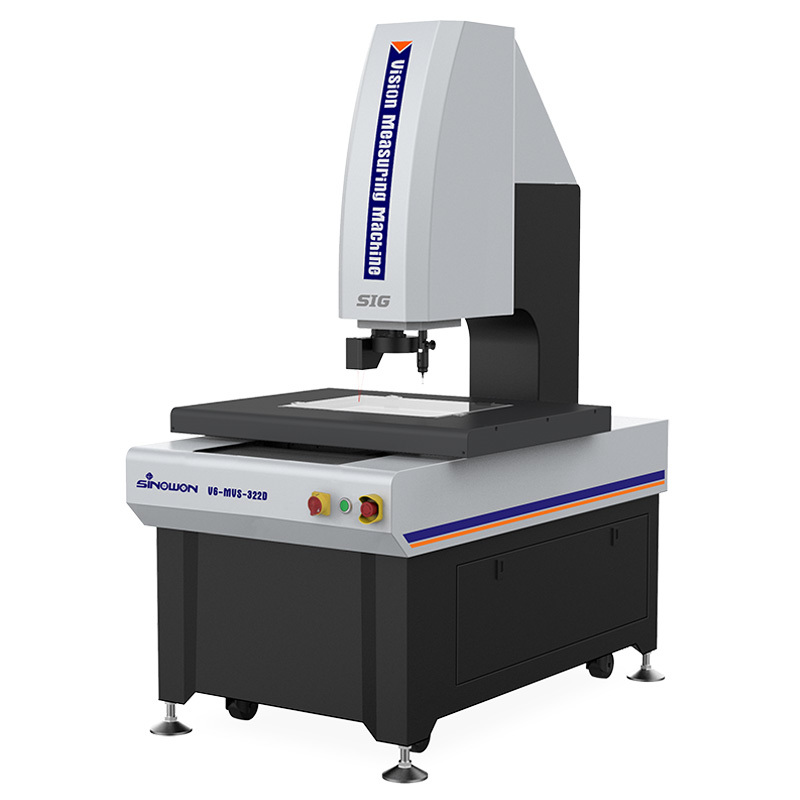

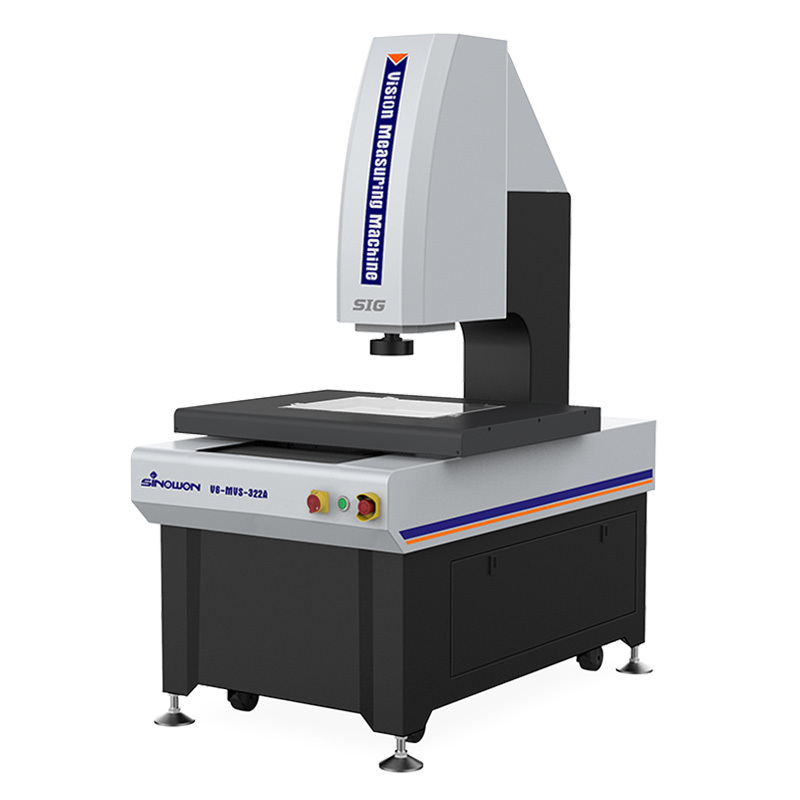

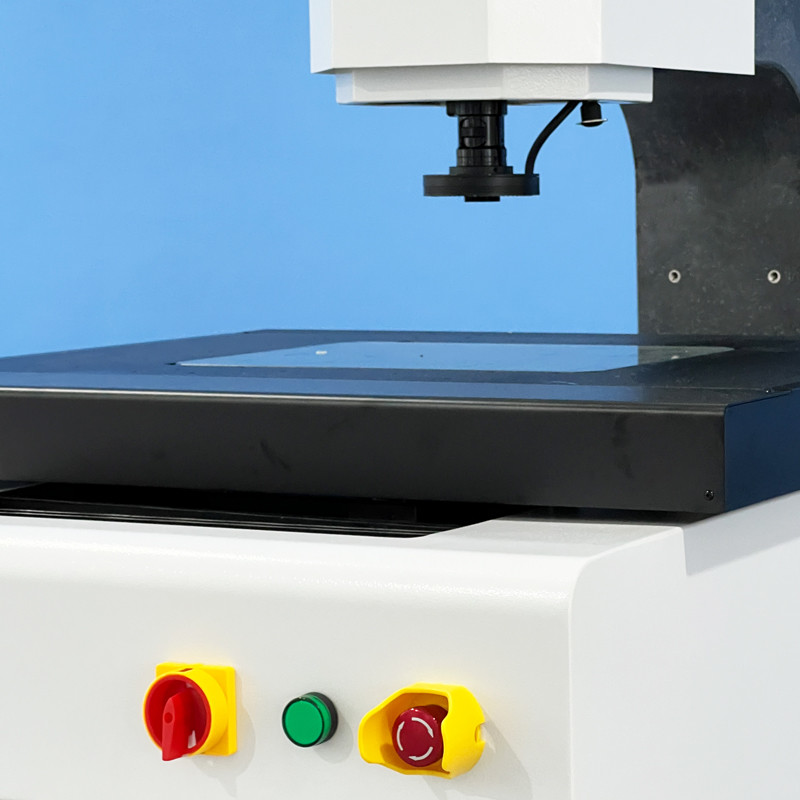

Μηχανή μέτρησης αυτόματης όρασης υψηλής ακρίβειας V6-MVS-322 Σειρά

Η σειρά MVS είναι μια πλήρως αυτόματη μηχανή μέτρησης οπτικής όρασης με ακρίβεια ανεξάρτητη από την κλίμακα που αναπτύχθηκε για τη μέτρηση GD & T. Διαθέτει αυτόματο έλεγχο τριών αξόνων, αυτόματη εστίαση,αυτόματο έλεγχο φωτισμού, με βελτιστοποιημένη διαμόρφωση υλικού και λογισμικού, και είναι ικανό να μετρά γραμμικές διαστάσεις και γεωμετρικές διαστάσεις.

Χαρακτηριστικά του προϊόντος:

• ΧΥΖ τρισάξονας αυτόματος CNC έλεγχος ακρίβειας, ακριβής τοποθέτηση·
• Ινδική μαρμάρινη βάση και πυλώνας, καλή σταθερότητα.
• Οι γραμμικοί οδηγοί ακρίβειας, οι στροφές σφαιρίδας με βαθμό άλεσης και οι κινητήρες servo AC κλπ. εξασφαλίζουν την ακρίβεια και τη σταθερότητα του συστήματος κίνησης.
• 0.5μm υψηλής ακρίβειας σχάρα για τη διασφάλιση της ακρίβειας τοποθέτησης και της ακρίβειας μέτρησης του συστήματος·
• ψηφιακή κάμερα υψηλής ανάλυσης για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης·

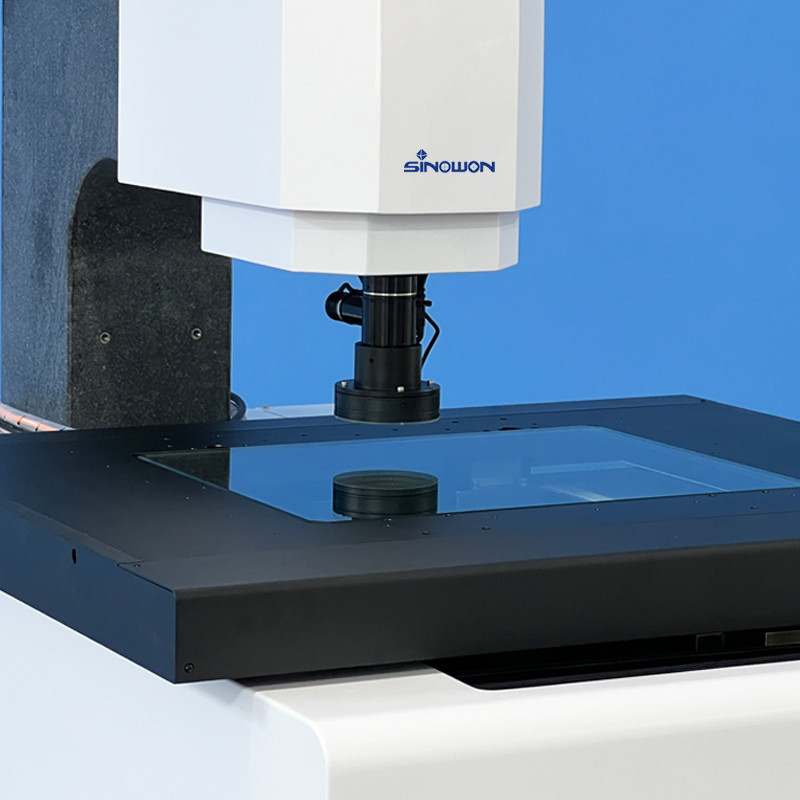

• 8.3X οπτικός φακός υψηλής ευκρίνειας, ακριβής ζουμ, διόρθωση των εικονοστοιχείων μία φορά·
• Το σύστημα φωτισμού επιφάνειας LED 5 δακτυλίων 8 περιοχών και το παράλληλο σύστημα φωτισμού διαγράμματος LED που ελέγχεται από πρόγραμμα πραγματοποιούν έξυπνη ρύθμιση φωτεινότητας 256 επιπέδων.
• Η σειρά iMeasuring αυτόματο λογισμικό μέτρησης Vision, ισχυρό και εύκολο στη λειτουργία.

Προδιαγραφές:

Περιγραφή του μοντέλου διαμόρφωσης προϊόντος ((Παράδειγμα με V6-MV)S-322):

Προγράμματα και προδιαγραφές μηχανών μέτρησης αυτόματης όρασης με αντηλιακό:

Πίνακας οδηγού ταξιδιού μηχανής μέτρησης αυτόματης όρασης με αντηλιακό:

Μηχανή μέτρησης όρασηςΔιαρθρωτικά σχέδια:

Συνιστώμενη διαμόρφωση υπολογιστή:

Ο πυρήνας της μηχανής μέτρησης όρασης είναι το σύστημα ελέγχου και το λογισμικό μέτρησης και το σύστημα υπολογιστών είναι ο βασικός φορέας όλων των λειτουργιών, απαιτώντας υψηλή σταθερότητα και συμβατότητα.Διαμορφώστε υψηλής απόδοσης υπολογιστή Optiplex επιφάνειας εργασίας και WIN 10/11 γνήσιο εξουσιοδοτημένο λειτουργικό σύστημα για να λύσει τις ανησυχίες σας.

Εισαγωγή λογισμικού:

Το λογισμικό iMeasuring είναι ένα επαγγελματικό λογισμικό μετρήσεων πολυαισθητήρων το οποίο συνδυάζεται με την δεκαετή εμπειρία των προγραμματιστών στην βιομηχανία μετρήσεων και έρευνας λογισμικού.Η αρχή του σχεδιασμού είναι φιλική λειτουργία, ισχυρή λειτουργία, υψηλή ακρίβεια και σταθερότητα, απλή συντήρηση.
● Εξαιρετικό σχεδιασμό αρχιτεκτονικής λογισμικού και πλήρως προσανατολισμένο σε αντικείμενα, ώστε να εξασφαλίζεται η σταθερότητα και η αξιοπιστία του λογισμικού.
● Υποστήριξη με πολλαπλές γλώσσες, χωρίς ανάγκη εγκατάστασης γλωσσικού πακέτου και αλλαγής του λογισμικού που είναι βολικό για τους τοπικούς πελάτες.
● Επαγγελματικό λογισμικό στατιστικής ανάλυσης SPC συνδεδεμένο με λογισμικό μέτρησης, για να συνειδητοποιήσει ότι τα δεδομένα θα μπορούσαν να εξάγονται αυτόματα στη βάση δεδομένων SPC χωρίς χειροκίνητη λειτουργία.
● Το ίδιο μοντέλο λογισμικού θα είναι μόνιμα δωρεάν για ενημέρωση, μπορεί να βοηθήσει στην μείωση άλλων προβλημάτων για τον πελάτη.
● Με ισχυρό αλγόριθμο εύρεσης άκρων, ο οποίος μπορεί να βοηθήσει στην απόκτηση της άκρης της σκιάς ή της σκοτεινής εικόνας και να εξασφαλίσει υψηλή ακρίβεια.
● Το λογισμικό μπορεί να αναγνωρίζει και να μετρά αυτόματα γραμμή, κύκλο, τόξο και άλλα στοιχεία.
● Βασίζεται σε διαφορετικά στοιχεία και παρέχει λειτουργία κατασκευής πολλαπλών στοιχείων, όπως μετάφραση, περιστροφή, εξαγωγή, συνδυασμοί, παράλληλο, κατακόρυφο, καθρέφτες, συμμετρία, διασταύρωση,άγγιγμα, κλπ.
● Το λογισμικό διαθέτει λειτουργία ρύθμισης σημείου διακοπής, μπορεί να εναλλάσσεται ευφυώς μεταξύ χειροκίνητης μέτρησης και αυτόματης μέτρησης.

Εφαρμογή στον κλάδο:

Οπτική Μηχανή Μέτρησης OMM, γνωστή επίσης ως Μηχανή Μέτρησης Όρασης και Μηχανή Μέτρησης Χωρίς Επαφή, Δυαδιάστατη Μηχανή Μέτρησης, 2,5D Μηχανή Μέτρησης,με την αναβάθμιση της σύγχρονης βιομηχανικής βιομηχανίας υψηλής ακρίβειας και μικροεπεξεργασίαςΗ μέτρηση των γεωμετρικών διαστάσεων και των γεωμετρικών ανοχής γίνεται αναπόφευκτη.

Οι μηχανές οπτικής μέτρησης είναι κατάλληλες για όλα τα πεδία εφαρμογής για τη μέτρηση συντεταγμένων και χρησιμοποιούνται ευρέως σε μηχανήματα, ηλεκτρονικά, όργανα, υλικό,πλαστικές και άλλες βιομηχανίες. όπως: καλούπια, βίδες, μέταλλα, αξεσουάρ, καουτσούκ, πλαίσια PCB, ελατήρια, υλικό, ηλεκτρονικά, πλαστικά, αεροπορία, αεροδιαστημική βιομηχανία κλπ.μικρομέτρα, και προφίλ προβολέα, η οποία είναι μια υψηλής ακρίβειας, υψηλής απόδοσης και υψηλής αξιοπιστίας μετρητής μηχανή ενσωματώνοντας οπτική, μηχανική, ηλεκτρονική και τεχνολογίες επεξεργασίας εικόνας υπολογιστή.

Μετά τη συλλογή των χαρακτηριστικών της εικόνας από το σύστημα κάμερας CCD και την επεξεργασία τους από υπολογιστές και λογισμικούς αλγόριθμους,το περίγραμμα και το σχήμα της επιφάνειαςΗ μέτρηση της ποιότητας και ο έλεγχος της ποιότητας.Τα δεδομένα μετρήσεων μπορούν να εισαχθούν στο AUTOCAD για να γίνουν ένα πλήρες σχέδιο μηχανικής, και έγγραφα σε DXF, IGS και άλλες μορφές μπορούν να δημιουργηθούν, και μπορούν επίσης να εισαχθούν στο λογισμικό στατιστικής ανάλυσης WORD, EXCEL και SPC για τη δημιουργία CPK και διαφόρων στατιστικών εκθέσεων.
