Name: Μηχανή μέτρησης χειροκίνητης όρασης υψηλής ακρίβειας Μηχανή μέτρησης VMM
Brand: Hoyamo and Sinowon Inc
SKU: Δελτίο ΕΚΑΧ αριθ.
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 525-120G

Εργατικό πάγκο μαρμάρου: (505*350) mm

Εργατικό πάγκο γυαλιού: (356*248) mm

X/Y Axis Travel: (300*200) mm

Z axis travel: 200 χλστ

Γραμμικές κλίμακες X/Y: Ανάλυση: 0.5um

Ακρίβεια μέτρησης: Άξονας XY: ≤3,0+L/200 ((um)

Επαναλαμβανόμενη ακρίβεια: 2um

Μέτρηση του λογισμικού: iΜέτρηση

Διάσταση: (744*643*1075) mm

Μικτό/καθαρό βάρος: 275/208 κιλά

Επισημαίνω:

Μηχανή μέτρησης χειροκίνητης όρασης υψηλής ακρίβειας

Μηχανή μέτρησης χειροκίνητης όρασης VMM

Μηχανή μέτρησης VMM υψηλής ακρίβειας

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: Hoyamo

Πιστοποίηση: CE/ ROHS

Αριθμό μοντέλου: Δελτίο ΕΚΑΧ αριθ.

Έγγραφο: D4 Sinowon VMS Series Manua...a1.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κόντρα πλακέ

Χρόνος παράδοσης: 15 εργάσιμες ημέρες

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

Μηχανή μέτρησης χειροκίνητης όρασης υψηλής ακρίβειας Μηχανή μέτρησης VMM

Περιγραφή προϊόντων

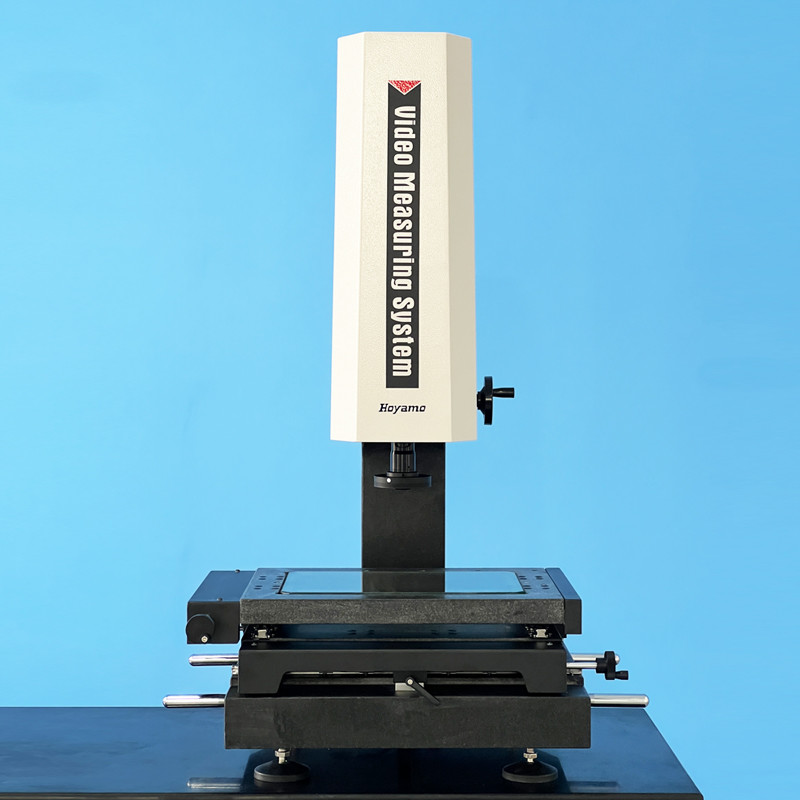

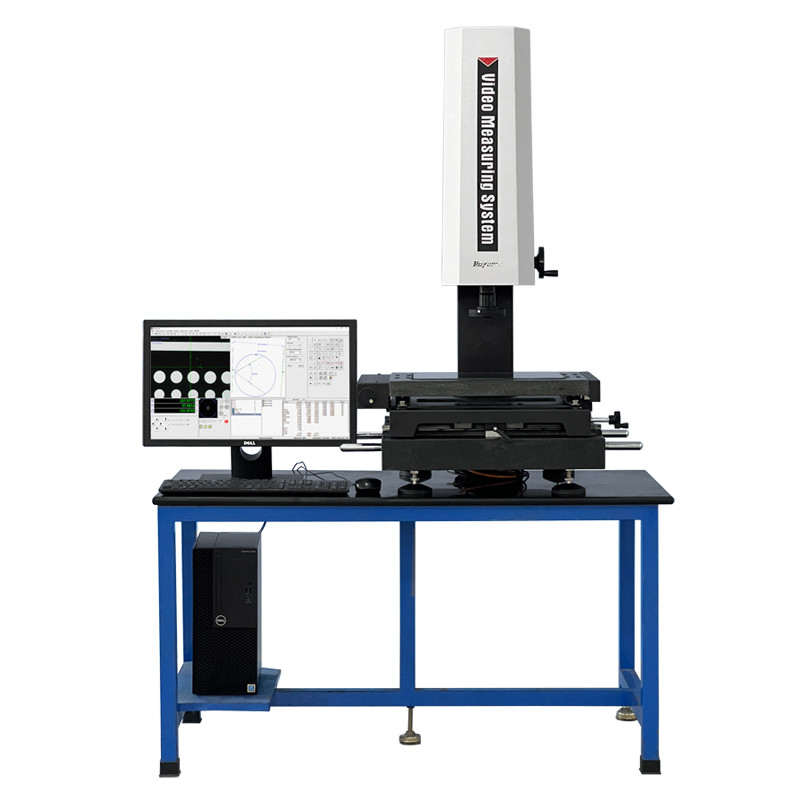

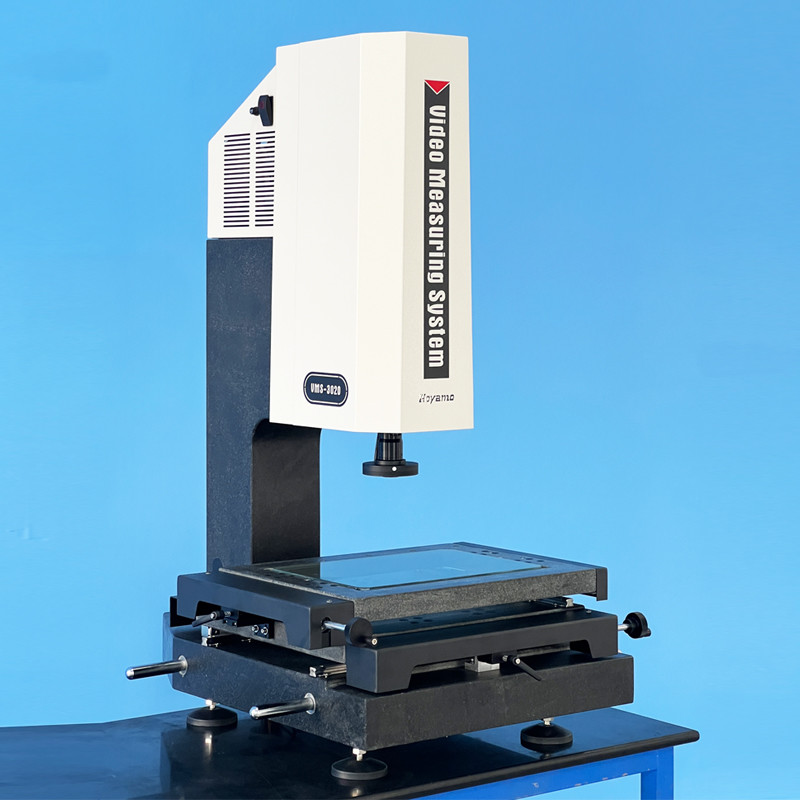

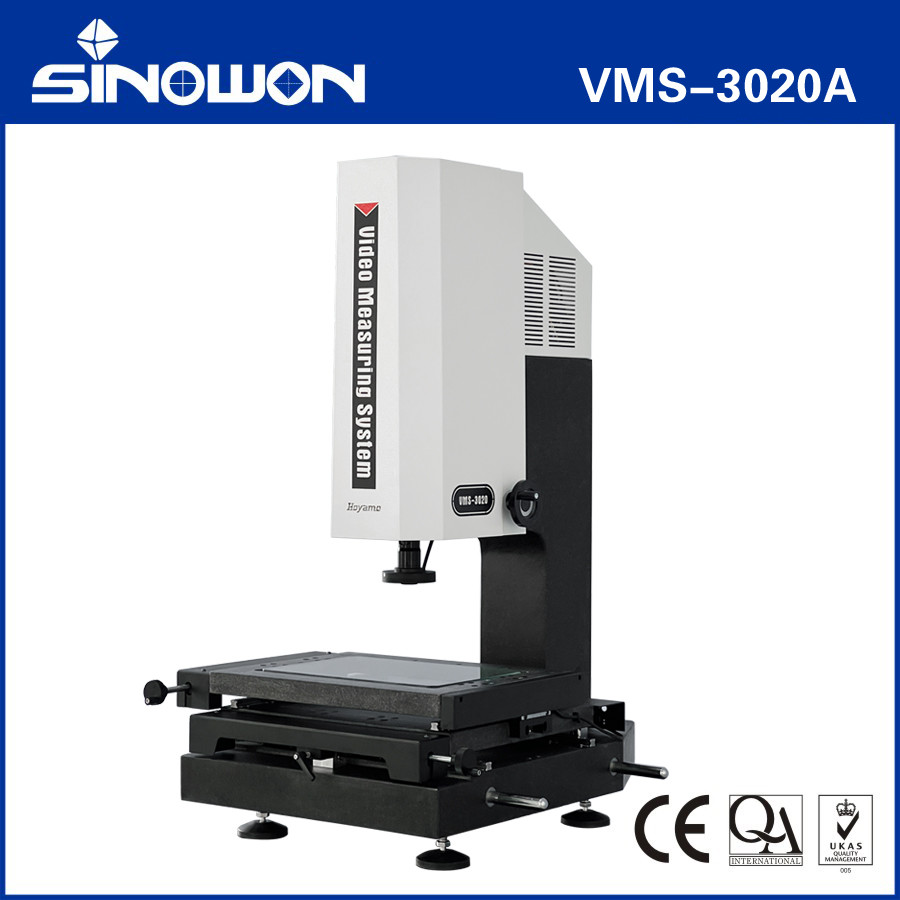

Σύστημα Μέτρησης Βίντεο Σειρά VMS-3020

Χαρακτηριστικό Προϊόντος:

● Υιοθετεί βάση και κολώνα από πέτρα γρανίτη για να εξασφαλίσει τη σταθερότητα και την ακρίβεια του μηχανήματος;

● Υιοθετεί γυαλισμένη ράβδο χωρίς δόντια και συσκευή γρήγορης κλειδώματος για να διασφαλίσει ότι το σφάλμα επιστροφής του τραπεζιού είναι εντός 2um;

● Υιοθετεί οπτικό χάρακα οργάνων υψηλής ακρίβειας και τραπέζι εργασίας ακριβείας για να διασφαλίσει ότι η ακρίβεια του μηχανήματος είναι εντός ≤3.0+L/200um;

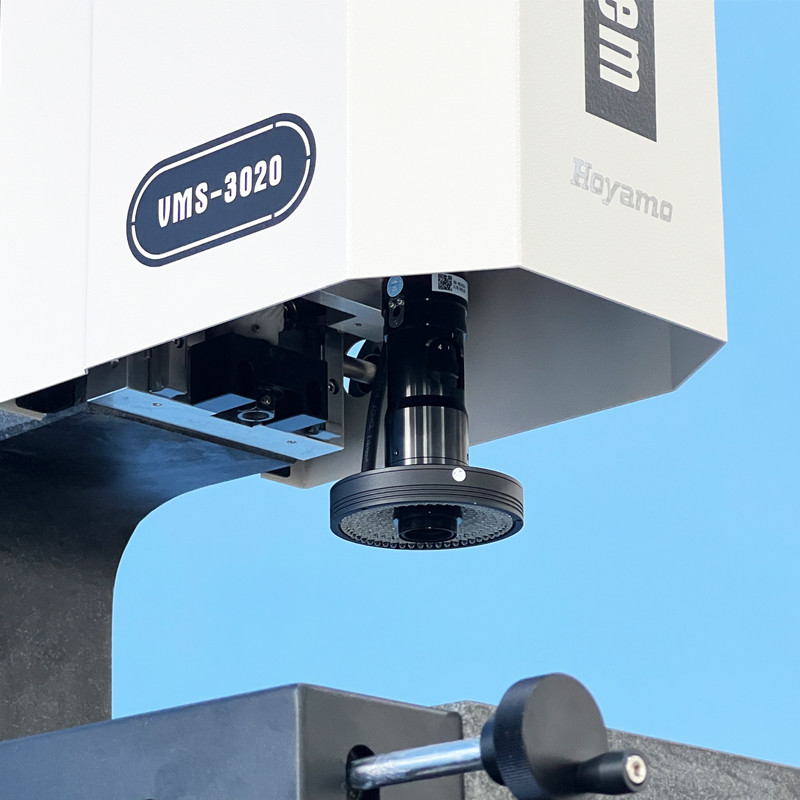

● Υιοθετεί φακό ζουμ και έγχρωμη ψηφιακή κάμερα υψηλής ανάλυσης για να εξασφαλίσει καθαρή ποιότητα εικόνας χωρίς παραμόρφωση;

● Χρησιμοποιώντας τον προγραμματιζόμενο επιφανειακό φωτισμό LED 4 δακτυλίων 8 περιοχών και τον παράλληλο φωτισμό LED περιγράμματος, καθώς και μια ενσωματωμένη έξυπνη μονάδα ρύθμισης φωτός, η φωτεινότητα της περιοχής του φωτός στις 4 δακτυλίους 8 περιοχών μπορεί να ελεγχθεί ελεύθερα;

● Το λογισμικό μέτρησης iMeasuring Vision βελτιώνει τον ποιοτικό έλεγχο σε ένα νέο επίπεδο;

● Προαιρετικός αισθητήρας επαφής και λογισμικό τρισδιάστατης μέτρησης μπορούν να χρησιμοποιηθούν για την αναβάθμιση του μηχανήματος σε μηχανή τρισδιάστατης μέτρησης επαφής.

● Μπορεί να αναβαθμιστεί για να εγκαταστήσει μια μονάδα αυτόματης εστίασης για την επίτευξη ακριβούς ημιαυτόματης μέτρησης.

Τεχνικές Προδιαγραφές:

Εμπόρευμα	Χειροκίνητο Σύστημα Μέτρησης Βίντεο Σειράς VMS
Κωδικός#	525-020G
Μαρμάρινο Τραπέζι Εργασίας	(505*350)mm
Γυάλινο Τραπέζι Εργασίας	(356*248)mm
Διαδρομή άξονα X/Y	(300*200)mm
Διαδρομή άξονα Z	Γραμμικός οδηγός υψηλής ακρίβειας, αποτελεσματική διαδρομή 200mm
Ανάλυση άξονα X/Y/Z	0.5um
Βάση και Ορθοστάτες	Γρανίτης Υψηλής Ακρίβειας
Ακρίβεια Μέτρησης*	Άξονας XY: ≤3.0+L/200(um)；Άξονας Z:≤5+L/200(um)
Ακρίβεια Επανάληψης	2um
Σύστημα Φωτισμού (Ρύθμιση Λογισμικού)	Επιφάνεια 4 δακτυλίων και 8 ζωνών ρυθμιζόμενος απεριόριστα φωτισμός LED ψυχρού φωτός
	Παράλληλος Φωτισμός LED Περιγράμματος
	Προαιρετικό Ομοαξονικό Φως
Ψηφιακή Κάμερα	Ψηφιακή Κάμερα Υψηλής Ανάλυσης 1/3"/1.3Mpixel
Φακός Ζουμ	Φακός ζουμ υψηλής ανάλυσης 6.5X;
Φακός Ζουμ	Οπτική μεγέθυνση: 0.7X~4.5X φορές; Μεγέθυνση βίντεο: 26X~172X (Οθόνη 21.5”)
Λογισμικό Μέτρησης	iMeasuring
Λειτουργικό Σύστημα	Υποστήριξη Λειτουργικού Συστήματος WIN 10/11-32/64
Γλώσσα	Αγγλικά, Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, Προαιρετικές άλλες γλωσσικές εκδόσεις
Περιβάλλον Εργασίας	Θερμοκρασία 20℃±2℃, αλλαγή θερμοκρασίας <1℃/Hr; Υγρασία 30%~80%RH; Δόνηση <0.02g's, ≤15Hz.
Τροφοδοσία	AC220V/50Hz; 110V/60Hz
Διαστάσεις (ΠxΒxΥ)	(7446431075)mm
Μεικτό/Καθαρό Βάρος	275/208Kg

Μοντέλο και Προδιαγραφή του Εγχειρίδιο Video Σύστημα Μέτρησης:

Κωδικός#	Διαδρομή άξονα X mm	Κωδικός#	Διαδρομή άξονα X mm	Κωδικός#	Διαδρομή άξονα X mm	Κωδικός#	Διαδρομή άξονα X mm
525-020E	200	525-020G	525-020F	525-020G	300	525-020H	400
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Ο Χώρος Μέτρησης της Σειράς VMS του Συστήματος Μέτρησης Όρασης:Διαδρομή

mm100x100x100	Κωδικός#	Διαδρομή άξονα X mm	Διαδρομή άξονα Y mm	Τυπική διαδρομή άξονα Z mm	Μέγιστη προσαρμοσμένη διαδρομή άξονα Z	mm 100x100x100
VMS-1010	525-020C	100	------	------	------	200x150x200
VMS-1510	525-020D	150	200	------	------	200x150x200
VMS-2015	525-020E	200	400	200	400	200
VMS-2515	525-020G	300	150	200	400	200
VMS-3020	525-020G	300	200	400	400	Δομικά Σχέδια:
VMS-4030	525-020H	400	Δομικά Σχέδια:	200	400	Δομικά Σχέδια:
VMS-5040	525-020J	500	200	Δομικά Σχέδια:	400	Δομικά Σχέδια:
VMS-6050	525-020K	600	500	200	400	Δομικά Σχέδια:

Μηχανή μέτρησης χειροκίνητης όρασης υψηλής ακρίβειας Μηχανή μέτρησης VMM 1

Μηχανή μέτρησης χειροκίνητης όρασης υψηλής ακρίβειας Μηχανή μέτρησης VMM 4

Μηχανή μέτρησης χειροκίνητης όρασης υψηλής ακρίβειας Μηχανή μέτρησης VMM 5
