| 1. Εμπόρευμα: |
|
Εμπόρευμα
Μοντέλο
|

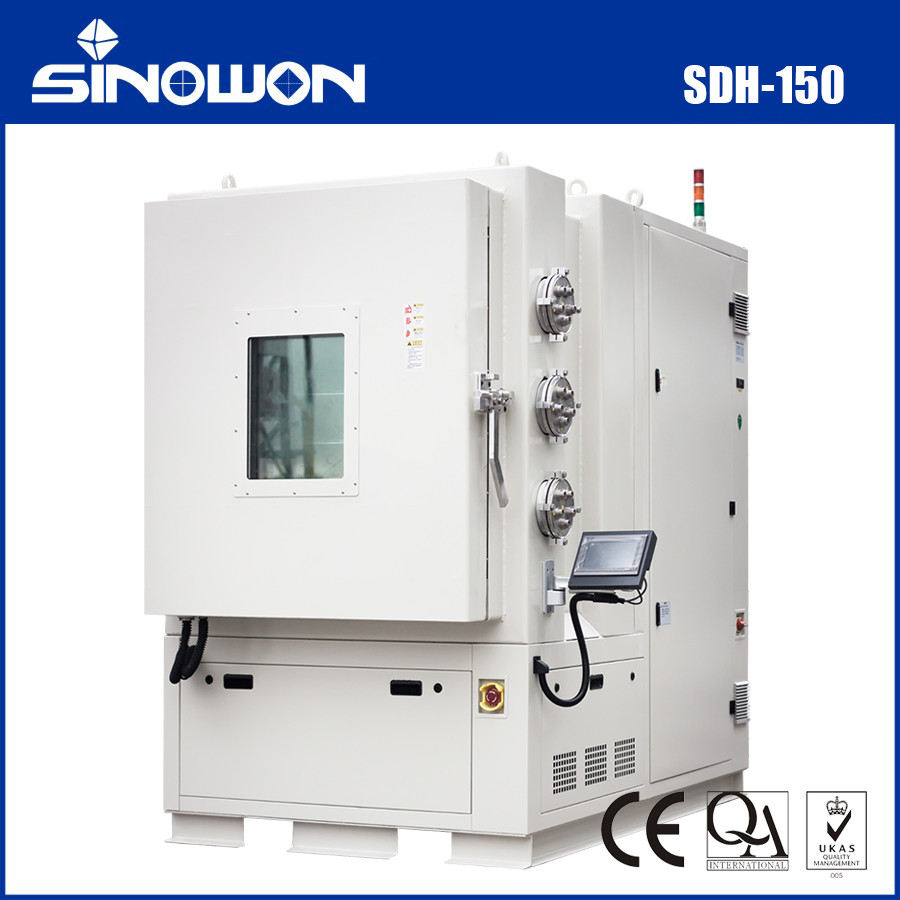

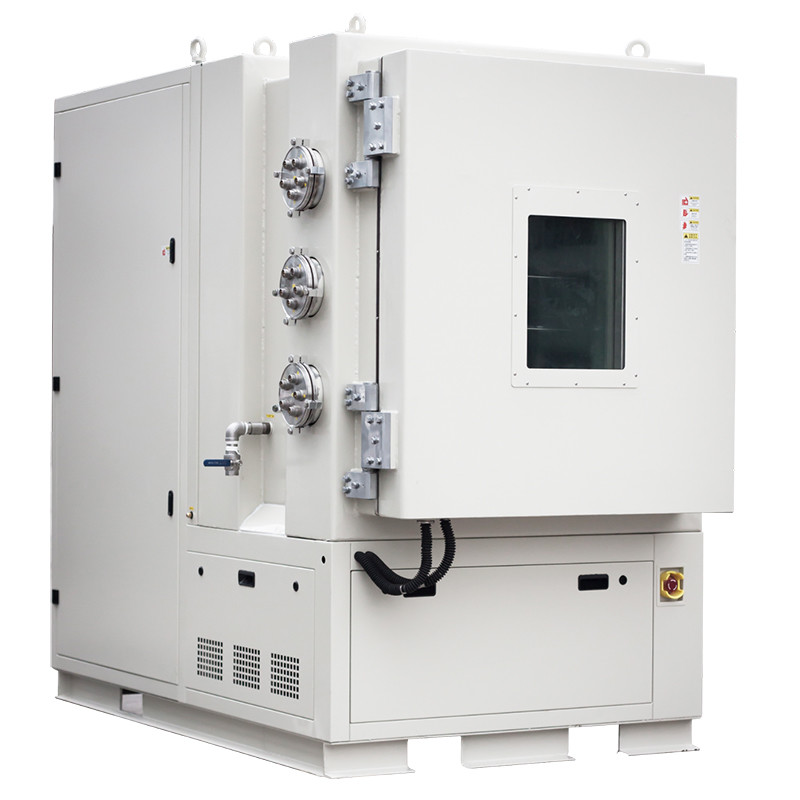

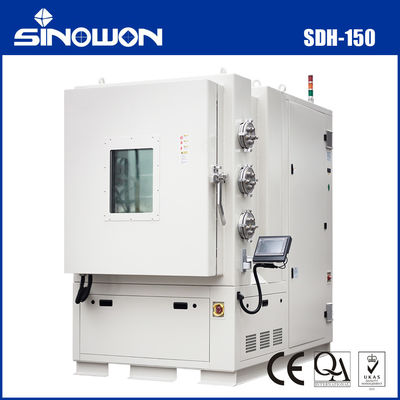

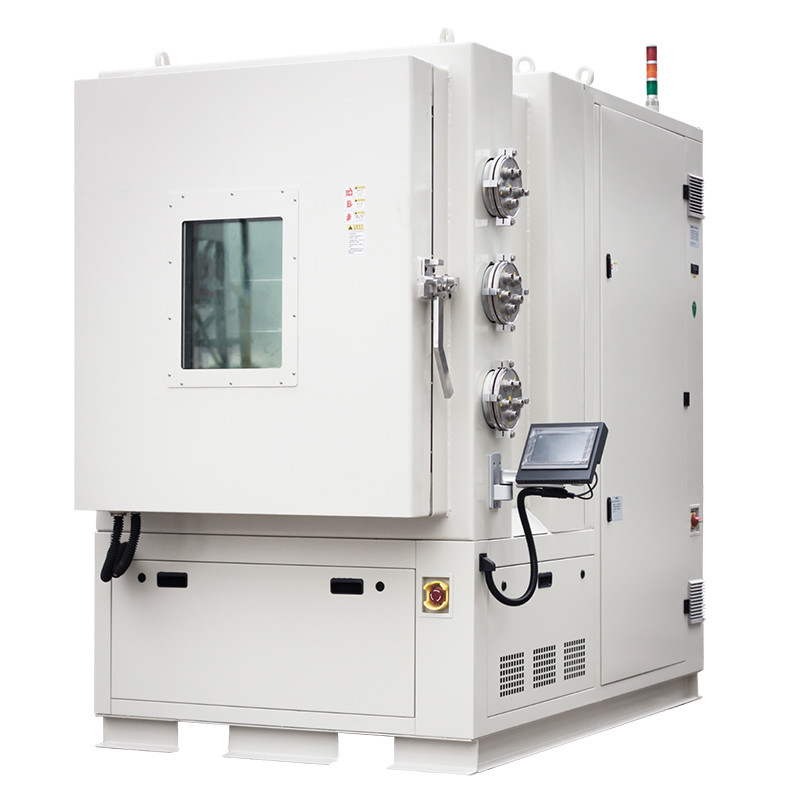

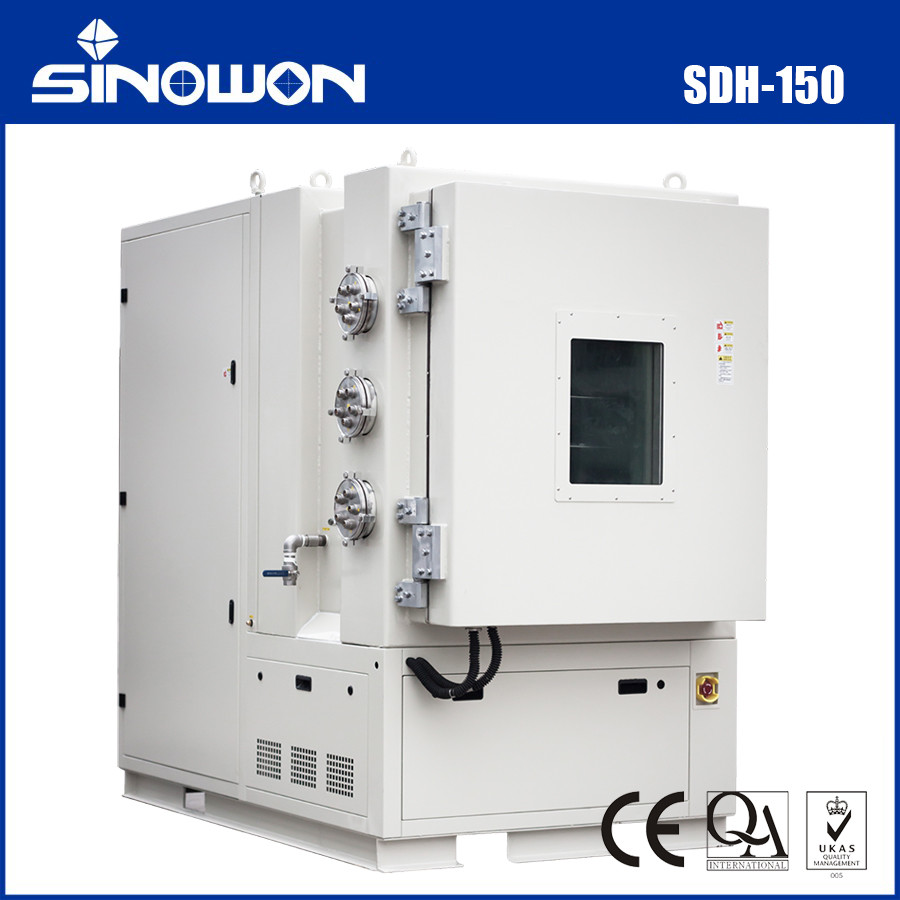

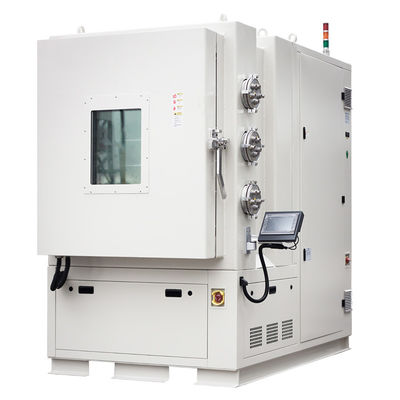

Θάλαμος δοκιμών υψομέτρου
SDH-150L
|
| 2. Χωρητικότητα και διάσταση |
| Ονομαστική εσωτερική ένταση |
150 λίτρα |
|
Εσωτερικές διαστάσεις
Εξωτερικές διαστάσεις
|
Π500xΥ600xΒ500 χλστ
Π1100xΥ1700xΒ1600 χλστ
|
| 3.Δείκτης απόδοσης |
| Δοκιμή Περιβαλλοντικών Συνθηκών |
Όταν η θερμοκρασία περιβάλλοντος είναι 5-35 ℃, η σχετική υγρασία είναι ≤ 85% RH και η θερμοκρασία του νερού ψύξης είναι +25 βαθμοί Κελσίου |
| Μέθοδος ψύξης |
αερόψυκτος |
| Εύρος θερμοκρασίας |
-40℃ +150℃
|
| Εύρος πίεσης |
Ατμοσφαιρική πίεση - 40 kPa |
| Ρυθμός αύξησης και πτώσης θερμοκρασίας |
Ο ρυθμός αύξησης της θερμοκρασίας από 20 ℃ σε +85 ℃ είναι ≥ 2 ℃/λεπτό, με μέση μη γραμμικότητα σε όλη τη διαδικασία, κατά την εκφόρτωση
Ο ρυθμός ψύξης από 20 ℃ έως -50 ℃ είναι ≥ 1 ℃/λεπτό, με μέσο όρο μη γραμμικό σε όλη τη διαδικασία, κατά την εκφόρτωση
|
| Διακύμανση θερμοκρασίας |
≤±0,5℃ |
| Ομοιομορφία θερμοκρασίας |
≤2,0℃ |
| Ισοδύναμο ύψος ατμοσφαιρικής πίεσης |
| Ρύθμιση πίεσης |
Αντίστοιχο ύψος |
| 101 Kpa |
Επιφάνεια της θάλασσας |
| 75 Kpa |
2438 Μέτρο |
| 70 Kpa |
3048 Μετρ |
| 54 Kpa |
5000 μέτρα |
| … |
… |
|
| Απόκλιση πίεσης |
≤±5%(2~40kPa)； ≤±0,1kPa(≤2kPa) |
| Αύξηση του ποσοστού αποκατάστασης |
≤10 Kpa /min |
| Εκτέλεση προτύπων δοκιμών |
GB/T2423.1-2001 Πείραμα Α: Μέθοδος δοκιμής χαμηλής θερμοκρασίας
GB/T2423.2-2001 Πείραμα Β: Μέθοδος δοκιμής υψηλής θερμοκρασίας
GB/T2423.21-1991 Test M: Μέθοδος δοκιμής χαμηλής πίεσης
Δοκιμή GB/T2423.25 Z/AM: Περιεκτική δοκιμή χαμηλής θερμοκρασίας/χαμηλής πίεσης
GB/T2423.26 Δοκιμή Z/BM: Ολοκληρωμένη δοκιμή υψηλής θερμοκρασίας/χαμηλής πίεσης
GJB150.3-1986 Μέθοδος δοκιμής υψηλής θερμοκρασίας
GJB150.4-1986 Μέθοδος δοκιμής χαμηλής θερμοκρασίας
Μέθοδος GJB360A 105: Μέθοδος δοκιμής χαμηλής πίεσης
GJB150.2-86 Δοκιμή χαμηλής πίεσης (υψόμετρο).
|
| Πρότυπα εκτέλεσης σχεδιασμού |
GB/T10589-2008 Τεχνικές συνθήκες για θαλάμους δοκιμής χαμηλής θερμοκρασίας
GB/T11158-2008 Τεχνικές συνθήκες για θαλάμους δοκιμής υψηλής θερμοκρασίας
GB/T11159-2008 Τεχνικές συνθήκες για θαλάμους δοκιμής χαμηλής πίεσης αέρα
|
| Πρότυπα επαλήθευσης |
GB/T5170.2-2008 Εξοπλισμός δοκιμής θερμοκρασίας
GB/T5170.10-1996 Εξοπλισμός δοκιμής υψηλής, χαμηλής θερμοκρασίας και χαμηλής πίεσης
|
| 4.Δομική διαμόρφωση |
| 4.1 Κουτί ρουλεμάν πίεσης |
Α) Μέθοδος ρουλεμάν πίεσης: ρουλεμάν εσωτερικής πίεσης
Χρησιμοποιώντας υψηλής ποιότητας παχύρρευστη πλάκα από ανοξείδωτο χάλυβα εσωτερικό κιβώτιο πίεσης SUS304, το εσωτερικό τοίχωμα είναι λείο και επίπεδο γύρω-γύρω, χωρίς γρέζια και κοιλώματα, εύκολο να καθαριστεί και δεν θα υπάρχει συσσώρευση νερού κατά τη χρήση
Β) Υλικό εξωτερικού τοίχου: γαλβανισμένη πλάκα χάλυβα διπλής όψεως, επεξεργασία επίστρωσης με ψεκασμό επιφάνειας
Γ) Υλικό μόνωσης κουτιού: άκαμπτη ίνα από αφρό πολυουρεθάνης (πάχος μεγαλύτερο από 80 mm)
Δ) Υλικό μόνωσης πόρτας: fiberglass
Ε) Όλα τα κενά έχουν ολοκληρωθεί η συγκόλληση χωρίς ραφή TIG (Tungsten Arc Inert Gas Shielded Welding)
|
|
| 4.2 Συσκευή εξισορρόπησης πίεσης |
Εξοπλισμένο με χειροκίνητη αυτόματη συσκευή εκτόνωσης πίεσης (ενίσχυση).
1) Χειροκίνητη σφαιρική βαλβίδα, που βρίσκεται στη δεξιά πλευρά του κουτιού (η ταχύτητα αύξησης της πίεσης εξαρτάται από το χειροκίνητο άνοιγμα)
2) Αυτόματη βαλβίδα εκτόνωσης πίεσης: μέσα στην πίσω μονάδα
|
|
| 4.3 Επαλήθευση δοκιμής πίεσης |
1 εξωτερική διεπαφή δοκιμής πίεσης (στη δεξιά πλευρά του κουτιού) |
|
| 4.4 Πόρτα και Παράθυρο |
Μονή πόρτα, το εσωτερικό πάνελ είναι κατασκευασμένο από ανοξείδωτο χάλυβα και το εξωτερικό πάνελ είναι κατασκευασμένο από χαλύβδινη πλάκα με επικάλυψη ψεκασμού.
Ένα μονωμένο γυάλινο παράθυρο παρατήρησης με υψηλή φέρουσα ικανότητα και κατανομή θερμότητας κατά της συμπύκνωσης στην πόρτα.
Εφεδρικό πλαίσιο πόρτας ηλεκτρική συσκευή θέρμανσης κατά της συμπύκνωσης
|
|
| 4.5 Φωτισμός |
Παράθυρο ενσωματωμένο φως LED |
|
| 4.6 Εσωτερικές και εξωτερικές συσκευές καλωδίωσης |
Υποδοχή αεροσκάφους σφραγισμένη με κενό (προαιρετικό αξεσουάρ, βλέπε στοιχείο 10) |
|
| 4.7 Πίνακας ελέγχου |
Ελεγκτής οθόνης αφής τύπου βραχίονα
(χωρίς πίνακα)
|
|
| 4.8 Μέθοδος κίνησης της συσκευής |
Αυτή η συσκευή είναι σταθερό πόδι, χρησιμοποιήστε περονοφόρο ανυψωτικό για να τη μετακινήσετε |
|
| 5. Σύστημα κυκλοφορίας αέρα |
| 5.1 Λειτουργία παροχής αέρα |
Μέθοδος εξαναγκασμένης μεταφοράς, εμφύσησης προς τα πάνω και αέρα επιστροφής προς τα κάτω |
|
| 5.2 Συσκευή παροχής αέρα |
Δύο σετ ανεμιστήρων αξονικής ροής που κινούνται από τριφασικούς ασύγχρονους κινητήρες
Με τη χρήση εξωτερικού κινητήρα και μαγνητοϋδροδυναμικής μετάδοσης, τα περιστρεφόμενα πτερύγια του ανεμιστήρα οδηγούνται για να αναδεύσουν τον αέρα και να σχηματίσουν μεταφορά
Α) Τριφασικός ασύγχρονος κινητήρας από αλουμίνιο, όχι λιγότερο από 1/2HP, 370W
Β) Λεπίδα ανεμιστήρα αξονικής ροής αλουμινίου: μεγάλης διαμέτρου 400mm
|
|
| 5.3 Μέθοδος σφράγισης μετάδοσης |
Μετάδοση μαγνητικού υγρού
Α) Μαγνητική σφράγιση υγρού, αεροστεγανότητα υψηλού κενού επιπέδου 0,1 Kpa
Β) Μέθοδος υδρόψυξης, εξοπλισμένη με ειδική προστασία θερμοκρασίας, αξιόπιστη και σταθερή
|
|
| 5.4 Μέθοδος ελέγχου μέτρησης θερμοκρασίας |
Μέθοδος ρύθμισης θερμοκρασίας ισορροπίας εξαναγκασμένης κυκλοφορίας αέρα
1) Κύριος έλεγχος θερμοκρασίας: Ελέγξτε με ακρίβεια τη θερμοκρασία μέσα στο κουτί και ο αισθητήρας μέτρησης θερμοκρασίας υιοθετεί θωρακισμένη αντίσταση πλατίνας υψηλής ακρίβειας επιπέδου Α
2) Ελεγκτής θερμοκρασίας προστασίας υπερθέρμανσης ανεξάρτητος στούντιο: Ο αισθητήρας θερμοκρασίας είναι εγκατεστημένος μέσα στο στούντιο και μπορεί να ρυθμιστεί το ανώτερο όριο. Όταν ενεργοποιείται η δράση προστασίας, ο επαφέας οδηγείται για να αποσυνδέσει την παροχή ρεύματος του σωλήνα θέρμανσης
3) Προστασία υπερθερμοκρασίας θαλάμου σωλήνων θέρμανσης: ανεξάρτητος ελεγκτής θερμοκρασίας, ανιχνευτής θερμοκρασίας εγκατεστημένος στο θάλαμο σωλήνα θέρμανσης, μπορεί να ρυθμιστεί το ανώτερο όριο,
Οδηγήστε τον επαφέα για να αποσυνδέσετε την παροχή ρεύματος του σωλήνα θέρμανσης κατά τη διάρκεια της δράσης προστασίας, προκειμένου να αποτρέψετε τη διακοπή του ανεμιστήρα σε περίπτωση μη φυσιολογικών συνθηκών
Μακροπρόθεσμη «ξηρή καύση» σωλήνων θέρμανσης
|
|
| 6. Σύστημα κενού |
| 6.1 Μέθοδος ελέγχου πίεσης |
Υιοθέτηση μεθόδου δυναμικής ισορροπίας πίεσης. Αυτή η μέθοδος αναφέρεται στον έλεγχο της εξόδου της ηλεκτρομαγνητικής βαλβίδας διαφράγματος κενού μέσω της αυτόματης εξόδου υπολογισμού PID με βάση το καθορισμένο σημείο πίεσης υπό συνεχή λειτουργία του συστήματος κενού, τη ρύθμιση της ποσότητας εισαγωγής αέρα και τελικά την επίτευξη δυναμικής ισορροπίας |
|
| 6.2 Αντλία κενού |
Απευθείας συνδεδεμένη αερόψυκτη μονοβάθμια αντλία κενού με περιστροφικό πτερύγιο
Α) Το ενσωματωμένο φίλτρο ομίχλης λαδιού υψηλής ποιότητας λύνει αποτελεσματικά τον ψεκασμό καυσίμου και τον καπνό, παρατείνοντας τη διάρκεια ζωής του προϊόντος.
Β) Το στοιχείο στεγανοποίησης είναι κατασκευασμένο από φθοριούχο ελαστικό υλικό, παρέχοντας αντοχή στη διάβρωση και επιλύοντας το πρόβλημα της διαρροής λαδιού.
Γ) Σχεδιασμός πόλεων αερίου πολλαπλών σταδίων για την κάλυψη των απαιτήσεων κενού και των δυνατοτήτων επεξεργασίας ατμού διαφορετικών πελατών.
Δ) Ιαπωνικό κέντρο οριζόντιας κατεργασίας Mori Seiji Η μηχανική κατεργασία υψηλής ακρίβειας εξασφαλίζει υψηλή αξιοπιστία των προϊόντων.
Ε) Η αντλία και ο κινητήρας έχουν σχεδιαστεί ως σύνολο, ελαφρύτερα και μικρότερα
|
|
| 6.3 Ηλεκτρική σφαιρική βαλβίδα αναλογικού ελέγχου |
Ελέγχεται από το σήμα εξόδου PID του ελεγκτή, ρυθμίζοντας αναλογικά το μέγεθος του ανοίγματος της διαμέτρου αναρρόφησης και υψηλής ακρίβειας έλεγχο του βαθμού κενού μέσα στο κουτί |
|
| 6.4 Κύρια εξαρτήματα του αγωγού κενού |
Τα εξαρτήματα της βαλβίδας σύνδεσης κενού είναι όλα κατασκευασμένα από εγχώρια προϊόντα υψηλής ποιότητας στο σύστημα
Α) Σωληνώσεις από ανοξείδωτο χάλυβα
Β) Τυπικές εξωτερικές συνδέσεις και εξαρτήματα από ανοξείδωτο χάλυβα KF
Γ) Εύκαμπτος εύκαμπτος σωλήνας από ανοξείδωτο χάλυβα KF κυματοειδές κενού
|
|
| 6.5 Αισθητήρας πίεσης |
Εισαγόμενος πυρήνας διάχυτου πυριτίου |
|
| 7. Σύστημα ψύξης |
| 7.1 Μέθοδος ψύξης |
Μέθοδος ψύξης με μηχανική συμπίεση (υδρόψυκτο) |
|
| 7.2 Τεχνολογία εξοικονόμησης ενέργειας ψύξης |
Μέθοδος εξισορρόπησης θερμοκρασίας: Υιοθετώντας την τεχνολογία στατικής ισορροπίας, δηλαδή τη μέθοδο εξισορρόπησης της "διαδικασίας ψύξης χωρίς θέρμανση" και "διαδικασίας θέρμανσης χωρίς ψύξη", είναι διαφορετική από την παραδοσιακή τεχνολογία δυναμικής ισορροπίας της "δυναμικής ισορροπίας ψυχρού και θερμού" ψύξης υψηλής ισχύος κατά της θέρμανσης υψηλής ισχύος
Τεχνική, δηλαδή όταν πρέπει να ενεργοποιηθεί ο συμπιεστής (ο κεντρικός ελεγκτής καθορίζει αυτόματα αν θα ενεργοποιηθεί ο συμπιεστής με βάση τις συνθήκες εργασίας)
Ο κεντρικός ελεγκτής προσαρμόζει τον ρυθμό ροής ψυκτικού σύμφωνα με διαφορετικά σημεία θερμοκρασίας για να ελέγχει την ικανότητα ψύξης, διασφαλίζοντας ότι ο εξοπλισμός λειτουργεί σε κατάσταση σχετικά χαμηλής κατανάλωσης ενέργειας ανά πάσα στιγμή
Μέθοδος εξισορρόπησης θερμοκρασίας: Υιοθετώντας την τεχνολογία στατικής ισορροπίας, δηλαδή τη μέθοδο εξισορρόπησης της "διαδικασίας ψύξης χωρίς θέρμανση" και "διαδικασίας θέρμανσης χωρίς ψύξη", είναι διαφορετική από την παραδοσιακή τεχνολογία δυναμικής ισορροπίας της "δυναμικής ισορροπίας ψυχρού και θερμού" ψύξης υψηλής ισχύος κατά της θέρμανσης υψηλής ισχύος
Τεχνική, δηλαδή όταν πρέπει να ενεργοποιηθεί ο συμπιεστής (ο κεντρικός ελεγκτής καθορίζει αυτόματα αν θα ενεργοποιηθεί ο συμπιεστής με βάση τις συνθήκες εργασίας)
Ο κεντρικός ελεγκτής προσαρμόζει τον ρυθμό ροής ψυκτικού σύμφωνα με διαφορετικά σημεία θερμοκρασίας για να ελέγχει την ικανότητα ψύξης, διασφαλίζοντας ότι ο εξοπλισμός λειτουργεί σε κατάσταση σχετικά χαμηλής κατανάλωσης ενέργειας ανά πάσα στιγμή
|
|
| 7.3 Συμπιεστής ψύξης |
Δύο συμπιεστές στεγανοποίησης Tecumseh |
|
| 7.4 Εξατμιστήρας |
Υδρόφιλος εναλλάκτης θερμότητας από χαλκό αλουμίνιο με πτερύγια μεμβράνης |
|
| 7.5 Συμπυκνωτής |
Εναλλάκτης θερμότητας με κέλυφος και σωλήνας υδρόψυκτος |
|
| 7.6 Συσκευή στραγγαλισμού |
Ρυθμιζόμενη παλμική βαλβίδα εκτόνωσης |
|
| 7.7 Ψυκτικό μέσο |
R404A/R23 (Ο δείκτης καταστροφής του όζοντος είναι 0) |
|
| 7.8 Τεχνολογία συγκόλλησης |
Υιοθέτηση σωλήνων χαλκού χωρίς οξυγόνο υψηλής ποιότητας, συγκόλλησης με άζωτο και υψηλής πίεσης και αποφυγής διαρροών για τη διασφάλιση της ποιότητας συγκόλλησης |
|
| 8.Ελεγκτής |
| 8.1 Σύνθεση ελεγκτή |
Οθόνη αφής υψηλής ακρίβειας με αντίσταση + μονάδα ελέγχου θερμοκρασίας Q1-TESR |
|
| 8.2 Οθόνη |
Αληθινή έγχρωμη οθόνη LCD 7 ιντσών TFT (Ανάλυση 800 * 480) |
|
| 8.3 Είσοδος |
2 σετ εισόδων, υποστήριξη ξηρής μπάλας PT100 και πομπός πίεσης |
|
| 8.4 Ανάλυση |
Θερμοκρασία 0,1 ℃; Πίεση 0,1KPA |
|
| 8,5 Χωρητικότητα |
50 σετ προγραμμάτων * 50 τμήματα (μπορεί να επαναληφθεί 999 φορές το καθένα), ο αριθμός των τμημάτων που απαιτούνται για κάθε σύνολο προγραμμάτων μπορεί να διαιρεθεί αυθαίρετα και κάθε σύνολο προγραμμάτων μπορεί να συνδεθεί ελεύθερα μεταξύ τους (έως και 20 βήματα σύνδεσης ) |
|
| 8.6 Τρόπος λειτουργίας |
Σταθερή τιμή/τρόπος λειτουργίας προγράμματος |
| 8.7 Έξοδος |
Αυτόματη αμφίδρομη σύγχρονη έξοδος PID+SSR/SCR |
|
| 8.8 Λειτουργία λογισμικού |
1 σετ συστήματος λογισμικού ελέγχου προγραμματισμού, με τις κύριες λειτουργίες ως εξής:
1. Καμπύλη θερμοκρασίας και υγρασίας:
Εγγραφή χωρίς χαρτί: Εξοπλισμένο με ενσωματωμένο πρόγραμμα εγγραφής, η μνήμη του ελεγκτή μπορεί να αποθηκεύσει δεδομένα για 24 ώρες και να λειτουργεί για 300 ημέρες
Μπορεί εύκολα να δημιουργήσει αρχεία καμπύλης θερμοκρασίας και υγρασίας αυτόματα και να τα μετατρέψει σε πίνακες XLS.
2. Τέλεια διεπαφή:
Εξωτερική θύρα USB: μπορεί να συνδεθεί απευθείας στον εκτυπωτή, επιτρέποντας την ηλεκτρονική εκτύπωση τοπικών δεδομένων,
Είναι εύκολο να εξάγετε ιστορικές καμπύλες και άλλα δεδομένα χρησιμοποιώντας μια θύρα USB και μια μονάδα flash USB.
Εξωτερικό πρότυπο διεπαφή δικτύου LAN: Χωρίς την ανάγκη διαμόρφωσης αποκλειστικού διακομιστή, μπορεί να συνδεθεί εύκολα στο τοπικό δίκτυο υπολογιστών της εταιρείας. Μπορούν να συνδεθούν και να παρακολουθηθούν έως 16 συσκευές, καθιστώντας το βολικό και γρήγορο.
Εξοπλισμένο με τυπικές διεπαφές επικοινωνίας RS-485 ή RS232, μπορεί να ελέγχεται και να διαχειρίζεται ηλεκτρονικά με υπολογιστές Εξοπλισμένο με όλο το κινεζικό ανώτερο λογισμικό υπολογιστή και παρέχει πρωτόκολλα επικοινωνίας. διάφορα σήματα συναγερμού και προστασίας και σήματα κατάστασης σφάλματος/απενεργοποίησης του κιβωτίου δοκιμής, προκειμένου να φορτωθεί η θερμοκρασία του κουτιού θερμοκρασίας σε πραγματικό χρόνο στο ανώτερο σύστημα παρακολούθησης υπολογιστή. Ταυτόχρονα, παρέχεται σφάλμα συστήματος και μη φυσιολογικός ψηφιακός κόμβος συναγερμού. Το ανώτερο σύστημα παρακολούθησης υπολογιστή πρέπει να συλλέγει τα σήματα σφάλματος/απενεργοποίησης του κουτιού δοκιμής, προκειμένου να επιτευχθεί σύγχρονη απενεργοποίηση μεταξύ του δείγματος και του κιβωτίου θερμοκρασίας και υγρασίας μέσω του κύριου ελεγκτή
3. Η παρακολούθηση σε πραγματικό χρόνο μπορεί να επιτύχει: ταυτόχρονη παρακολούθηση της κατάστασης λειτουργίας 1-16 ελεγκτών, όπως παρακολούθηση δεδομένων σε πραγματικό χρόνο των ελεγκτών, κατάσταση σημείου σήματος, πραγματική κατάσταση εξόδου κ.λπ.
Υποστήριξη απομακρυσμένης (εξωτερικής) διάγνωσης σφαλμάτων:
Οι τεχνικοί μπορούν να εγκαταλείψουν τις θύρες μέσω του δικτύου με τη βοήθεια πελατών, να ανοίξουν το πρόγραμμα περιήγησης IE, να εισαγάγουν τη διεύθυνση IP του ελεγκτή και να εισαγάγουν τη διεπαφή σύνδεσης για να επιλέξουν λειτουργίες ή παρακολούθηση για διάγνωση
4. Έλεγχος χρονισμού
Δύο σετ διεπαφών ελέγχου εξόδου χρονισμού, σε συνδυασμό με λειτουργίες ελέγχου 10 χρόνου, μπορούν να παρέχουν έξοδο σήματος μεταγωγής σύμφωνα με τις ρυθμίσεις του προγράμματος. Σημειώστε ότι είναι μόνο ένα σήμα ελέγχου και το δοκιμαστικό τροφοδοτικό μέσα στο κουτί πρέπει να συνδεθεί χωριστά και να εξοπλιστεί με ένα αποκλειστικό σύστημα τροφοδοσίας
5. Εμφάνιση σφάλματος
16 σετ εξόδων συναγερμού σφάλματος, με φιλικές προς το χρήστη προτροπές τόσο στα κινέζικα όσο και στα αγγλικά για την αιτία και τις μεθόδους αντιμετώπισης προβλημάτων
|
|
| 9.Άλλα συστήματα κυκλωμάτων |
|
9.1 Ένδειξη κατάστασης συσκευής
|
Τυπικά τριχρωμα φώτα |
|
| 9.2 Θερμαντήρας |
Θερμαντήρας με πτερύγια από κράμα νικελίου χρωμίου
Λειτουργία ελέγχου θερμαντήρα: διαμόρφωση ίσου παλμού χωρίς επαφή χωρίς επαφή, SSR (ρελέ στερεάς κατάστασης)
|
|
| 9.3 Ερμάριο διανομής ρεύματος |
Ανεξάρτητο σφραγισμένο ηλεκτρικό ντουλάπι, αποτελεσματικά ανθεκτικό στη σκόνη, παρατείνει τη διάρκεια ζωής των ηλεκτρικών συσκευών
Επίπεδο προστασίας IP54
|
|
| 10. Αξεσουάρ |
| 10.1 τυπική διαμόρφωση |
1. Δείγμα ράφι τύπου 2
2. Καλώδιο ρεύματος 5 μέτρα
3. Αναφέρετε τρίχρωμο φως τύπου 1
|
| 10.2 Προαιρετικό |
1. Ράφι δειγμάτων (μπορεί να προστεθεί)
2. Δείγμα πρίζας καλωδίωσης αεροπορίας (προαιρετικό)
|
| 10.3 Έγγραφα αποστολής και παραλαβής |
1. Εγχειρίδιο λειτουργίας και συντήρησης
2. Πιστοποιητικό συμμόρφωσης
3. Σχέδια σχετικά με τον εξοπλισμό (διαγράμματα κυκλωμάτων, κ.λπ.)
4. Λογισμικό υπολογιστή συστήματος ελέγχου
5. Αυτός ο εξοπλισμός έχει επιθεωρηθεί από το κέντρο ποιοτικού ελέγχου της εταιρείας μας πριν φύγει από το εργοστάσιο και έχει εκδοθεί έκθεση επιθεώρησης με περίοδο ισχύος ενός έτους
|
| 11. Κατάσταση Λειτουργίας |
| 11.1 Κατάσταση περιβάλλοντος |
1. Θερμοκρασία περιβάλλοντος: 5 ℃ -35 ℃;
2. Σχετική υγρασία: όχι μεγαλύτερη από 85% RH
3. Ατμοσφαιρική πίεση: 80kPa~106kPa
4. Ένα επίπεδο και χωρίς κραδασμούς έδαφος.
5. Επιλέξτε καλά αεριζόμενους χώρους χωρίς άμεσο ηλιακό φως ή άλλες πηγές θερμότητας.
6. Δεν υπάρχει ισχυρή ροή αέρα τριγύρω: Όταν ο περιβάλλον αέρας πρέπει να αναγκαστεί να ρέει, η ροή αέρα δεν πρέπει να φυσά απευθείας πάνω στο κουτί.
7. Δεν υπάρχει ισχυρή επίδραση ηλεκτρομαγνητικού πεδίου γύρω.
8. Δεν υπάρχει υψηλή συγκέντρωση σκόνης ή διαβρωτικών ουσιών στον περιβάλλοντα χώρο
|
| 12. Παροχή ρεύματος και νερό ψύξης |
| 12.1 Προδιαγραφή ισχύος: Τύπος 5 καλωδίων |
1. Συνδέστε το τροφοδοτικό σε τριφασικό 380 V AC (± 10%) + ουδέτερο καλώδιο + προστατευτικό καλώδιο γείωσης, με αντίσταση γείωσης ≤ 4 Ω.
2. Συχνότητα ισχύος: 50 ± 0,5 Hz
3. Διακόπτης ισχύος: 3P 40 A (χυτευμένος διακόπτης κυκλώματος)
|
| 12.2 Ισχύς |
Εξουσία:12kW
Μέγιστο ρεύμα λειτουργίας:15 Α
|
| 12.3 Σύστημα νερού ψύξης |
1. Συνιστάται να επιλέξετε πύργο νερού ψύξης: 15 RT
2. Μέγεθος σωλήνα νερού: 1 ίντσα, με μήκος τοποθέτησης μικρότερο από 10O μέτρα.
3. Πίεση νερού: 0,1MPa~0,3MPa
4. Όγκος κυκλοφορούντος νερού: περίπου 130 λίτρα ανά λεπτό
5. Ο αγωγός και η μηχανική εγκατάστασης του πύργου νερού πρέπει να αναφέρονται χωριστά και ο αγοραστής πρέπει να παρέχει σχετικές πληροφορίες τοποθεσίας.
|
| 12.4 Βάρος εξοπλισμού |
Περίπου 1500 KG |
| 13. Εξυπηρέτηση μετά την πώληση |
| 13.1 Κριτήρια Αποδοχής |
Σχεδιάστηκε και κατασκευάστηκε σύμφωνα με τα εθνικά πρότυπα GB/T10586-2006 και GB/T10592-1989.
*Τα πρότυπα βαθμονόμησης είναι σύμφωνα με τα GB/T5170.2-2008 και GB/T5170.5-2008
Ευγενική υπενθύμιση: Η ομοιομορφία θερμοκρασίας στο GB/T5170.5-2008 αναφέρεται στην κατάσταση χωρίς φορτίο
|
