Name: Συστήματα άμεσης μέτρησης με βίντεο με ανύψωμα σειρά IVS-322
Brand: Hoyamo and Sinowon Inc
SKU: IVS-322Α
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κωδικός#: 502-120G

Ταξιδεύσεις στον άξονα X/Y: (300*200) mm

Διάσταση (WxDxH): (1237*740*1664) χιλιοστά

Βάρος: 380 κιλά

Ταξίδι στον άξονα Ζ: 200 χιλιοστά

Άξονας X/Y/Z-3 Γραμμικές κλίμακες: Εισαγόμενη γραμμική ανάλυση κλίμακας: 0,5 μm

Χωρητικότητα φορτίων: < 25Kg

Λογισμικό μέτρησης: Γεωμεία

Επισημαίνω:

Σύστηματα άμεσης μέτρησης με βίντεο

Συστήματα μετρήσεων με βίντεο με ανυψωτήρα

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: IVS-322Α

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Πλακέτο

Χρόνος παράδοσης: 30 εργάσιμες μέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

Συστήματα άμεσης μέτρησης με βίντεο με ανύψωμα σειρά IVS-322

Περιγραφή προϊόντων

Σύστημα μέτρησης άμεσης όρασης με αντηλιακό IVS-322 σειράς

Συστήματα άμεσης μέτρησης με βίντεο με ανύψωμα σειρά IVS-322 0

Εισαγωγή του προϊόντος:

Η σειρά IVS είναι μια πλήρως αυτόματη μηχανή μέτρησης άμεσης όρασης με σύστημα φακού διπλής μεγέθυνσης που αναπτύχθηκε για μέτρηση GD & T με αυτόματο μηχανοκίνητο έλεγχο τριών αξόνων.Είναι εξοπλισμένο με αυτόματη εστίαση., αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση της διαμόρφωσης υλικού και λογισμικού για να πραγματοποιείται η μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.

Χαρακτηριστικά του προϊόντοςγ:

Εξοπλισμένη με κάμερα 20 εκατομμυρίων pixel και διπλό τηλεκεντρικό φακό με διπλή μεγέθυνση, η ποιότητα εικόνας είναι εξαιρετική.
Η σχεδίαση υψηλής τηλεκεντρικότητας κάτω των 0,02° εξασφαλίζει την ακρίβεια της μέτρησης για προϊόντα με σημαντικές διαφορές ύψους.
Η χαμηλή παραμόρφωση τηλεόρασης κάτω του 0,01% και η ομοιομορφία της παραμόρφωσης σε ολόκληρη την εικόνα εξασφαλίζουν τη δυναμική αναπαραγωγική ακρίβεια της μέτρησης.
Ο σχεδιασμός διπλής μεγέθυνσης επιτρέπει την αποτελεσματική μέτρηση με μεγάλο οπτικό πεδίο και τη μέτρηση υψηλής ακρίβειας με υψηλή μεγέθυνση,ικανοποίηση των διπλών αναγκών των πελατών για αποτελεσματικότητα και ακρίβεια;
Ο πλήρως αυτόματος έλεγχος ακρίβειας CNC τριών αξόνων XYZ εξασφαλίζει την ακριβή τοποθέτηση.
Η χρήση βάσης και στήλης από ινδικό μάρμαρο παρέχει καλή σταθερότητα.
Λεπτομερείς μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας, όπως οι μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας και οι μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας
Η γραμμική κλίμακα υψηλής ακρίβειας 0,5 μm εξασφαλίζει την ακρίβεια τοποθέτησης και μέτρησης του συστήματος.
Εφοδιασμένο με διάφορες πηγές φωτός και έξυπνη λειτουργία ανύψωσης για να προσαρμόζεται σε διάφορα σενάρια μέτρησης.
Το ισχυρό και εύκολο στη χρήση λογισμικό μέτρησης Geomea βελτιώνει τον έλεγχο της ποιότητας.
Τα προγράμματα αυτόματης μέτρησης μπορούν να ρυθμίζονται για την αποτελεσματική και ταχεία ολοκλήρωση των μετρήσεων παρτίδας.
Προαιρετικοί αισθητήρες λευκού φωτός χωρίς επαφή μπορούν να χρησιμοποιηθούν για τη μέτρηση του πάχους, της επίπεδης επιφάνειας κ.λπ.

Εφαρμογή:

Μπορεί να εφαρμοστεί στην ακριβή μέτρηση μεγάλων αντικειμένων
Βιομηχανία 3C: οθόνες κινητών τηλεφώνων, θήκες κινητών τηλεφώνων
Ηλεκτρονική βιομηχανία: Πίνακες PCB
Νέα ενέργεια: μπαταρίες λιθίου
Βιομηχανία αυτοκινήτων: εξαρτήματα ακριβείας

Προδιαγραφές:

Εμπορεύματα				Σύστημα μέτρησης άμεσης όρασης με κάντιλιβερ
Σχήμα				IVS-322	IVS-432
Δρόμος άξονας X/Y ((mm)				(300*200) mm	(400*300) mm
Διάσταση ((WxDxH)				(12377401664) χιλιοστά	(13378401664) mm
Μέγεθος συσκευασίας				(14009601900) χιλιοστά	(150010601900) mm
Βάρος				380 κιλά	600 κιλά
Δρόμος άξονα Z ((mm)				200 χιλιοστά
Άξονας X/Y/Z-3 Γραμμικές κλίμακες				Εισαγόμενη γραμμική ανάλυση κλίμακας: 0,5 μm
Τρόπος καθοδήγησης				Λεχνική καθοδήγηση ακριβείας, διπλή οδική διπλή καθοδήγηση.
Τρόπος λειτουργίας				Διοικητής joystick, λειτουργία ποντικιού, πρόγραμμα αυτόματης ανίχνευσης
Δυνατότητα φόρτωσης				< 25kg
Εργασιακό περιβάλλον				θερμοκρασία 20°C±2°C, εύρος υγρασίας < 2°C/ώρα, υγρασία 30~80%, δονήσεις <0,002g, <15Hz
Ηλεκτρική τροφοδοσία				Δυναμικό ρεύματος:
Λογισμικό μέτρησης				Γεωμεία
Κάμερα				1 ′′ 20Mpixel B/W κάμερα
Διπλός τηλεκεντρικός φακός				Διπλή διπλή τηλεκεντρική φακό
Μεγέθυνση				0.16X	0.64X
Μέτρηση εικόνας	Επαναληψιμότητα		Δεν μετακινούνται.	±1μm	±0,5μm
			Μετακόμιση	±2μm	±1,5μm
	Ακριβότητα*		Χωρίς δεσμευτικό χαρακτήρα	±3,9μm	±2μm
			Επαναληπτικό	±7μm	±4μm
Απόσταση εργασίας				145 ± 2 mm	145 ± 2 mm
Τηλεκεντρικότητα				< 0,02°	< 0,02°
Βαθμό πεδίου				6 mm@25 lp/mm	0.6mm@64lp/mm
Το πεδίο όρασης		1 ¢		8255100	211425
				534469	131117
		2/3
Απόφαση				20um	7.8um

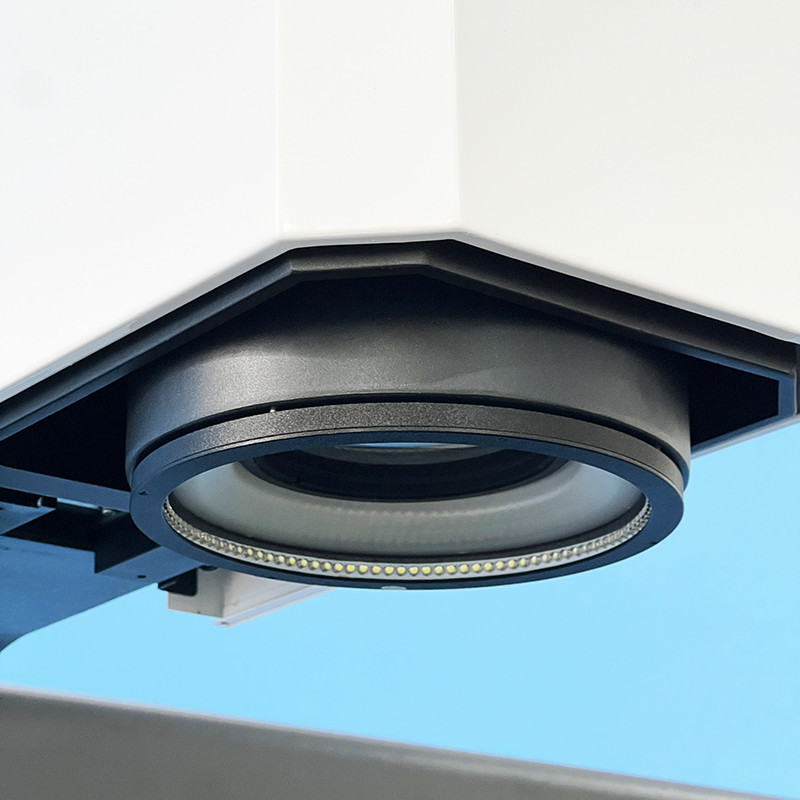

Σύστημα φωτισμού		Σύνορο		Οπτικό φωτισμό
		Επιφάνεια		0~255 επίπεδα συνεχώς ρυθμιζόμενου φωτισμού LED

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (παράδειγμα με IVS-322):

Κατηγορία προϊόντων	2.5D	2.5D
Εμπορεύματα	2.5D αυτόματο Μηχανή μέτρησης όρασης	2.5D αυτόματη σαρώση λέιζερ και όραση Μηχανή μέτρησης

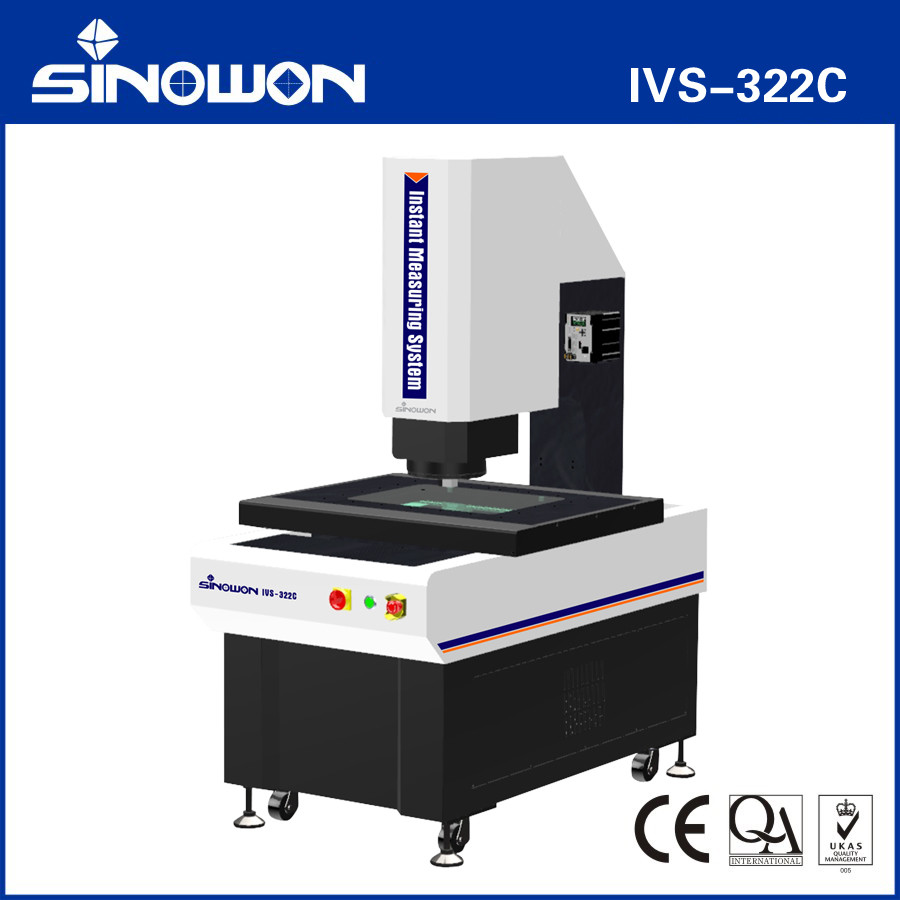

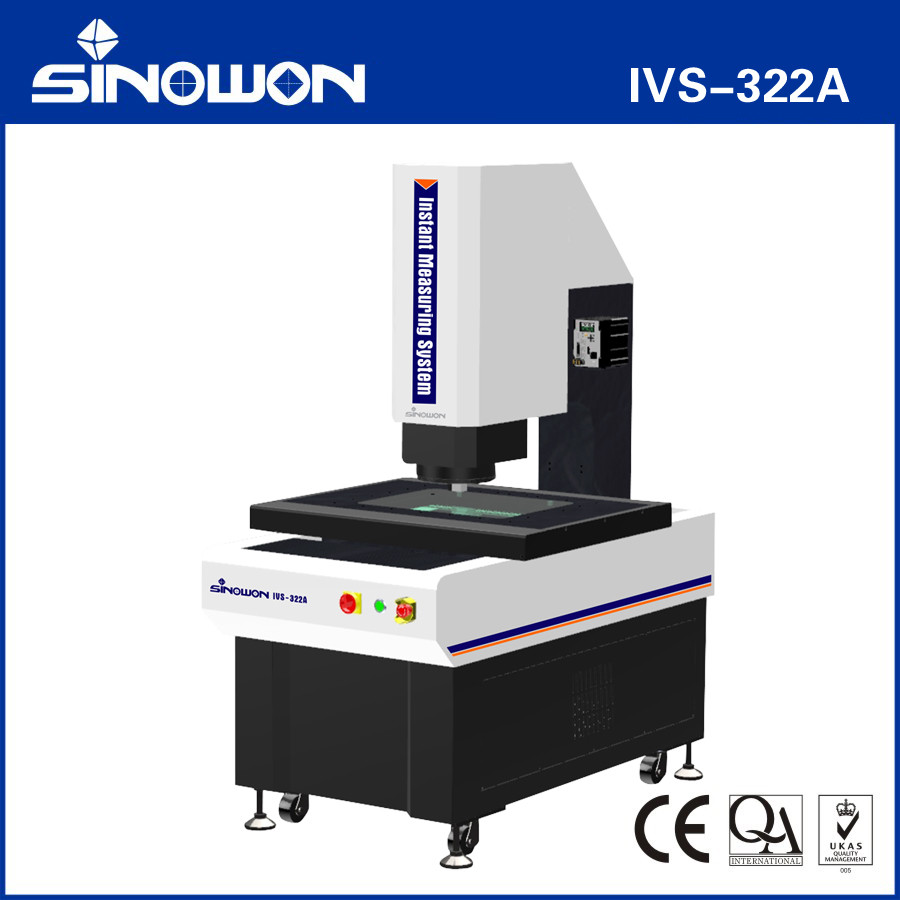

Σχήμα	IVS-322A	IVS-322C
Τύπος	Α	Γ
Σημασία	Οπτικός αισθητήρας φακού με ζουμ	Αισθητήρας φακού με ζουμ και αισθητήρας λέιζερ
Επικοινωνία με ανιχνευτή	Χωρίς	Χωρίς
Μοντέλο λέιζερ	Χωρίς	Ο Omron Lazer

Μοντέλα και προδιαγραφές συστήματος μέτρησης άμεσης όρασης:

Σχήμα	Κωδικός#	Σχήμα	Κωδικός#
IVS-322A	502-120G	IVS-432Α	502-120H
IVS-322C	502-320G	IVS-432C	502-320H

Σύστημα μέτρησης άμεσης όρασης Πίνακας καθοδήγησης διαστήματος μέτρησης:

Ταξίδια	Σχήμα	Χ άξονας Δρόμος mm	Υ άξονας Ταξίδι χμ	Ζ άξονας Τυποποιημένη διαδρομή mm	Ζ άξονας Μέγιστη μετακίνηση κατά παραγγελία mm
100X100X100	IVS-111T	100	100	100	- Τι;
250X150X150	IVS-2515	250	150	200	300
300X200X200	IVS-3020	300	200	200	400
	IVS-322A	300	200	200	250
	IVS-322C	300	200	200	250
400X300X200	IVS-432Α	400	300	200	300
400X300X200	IVS-432C	400	300	200	300
300X400X200	Αυτοφλας 432Α	400	300	200	400
300X400X200	Αυτοφλας 432C	400	300	200	400
400X500X200	Αυτοφλας 542Α	500	400	200	400
400X500X200	Αυτοφλας 542C	500	400	200	400

Άλλες ταξιδιωτικές προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες του πελάτη.
