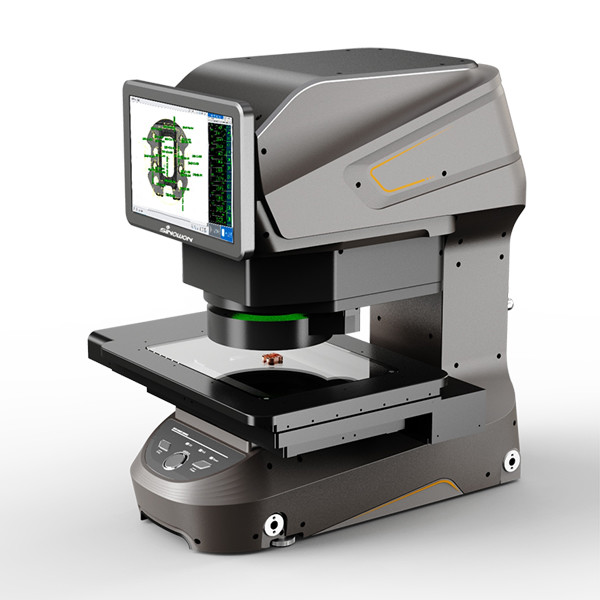

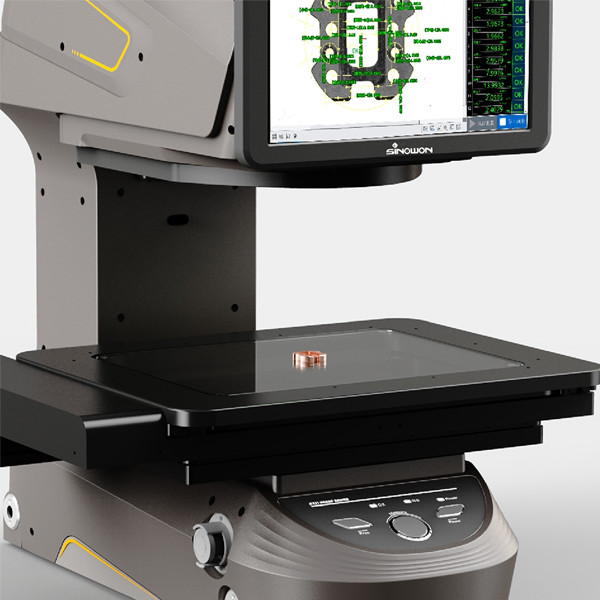

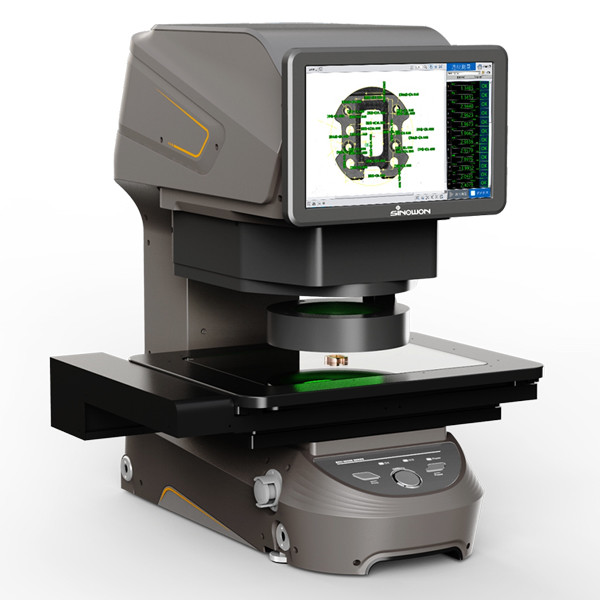

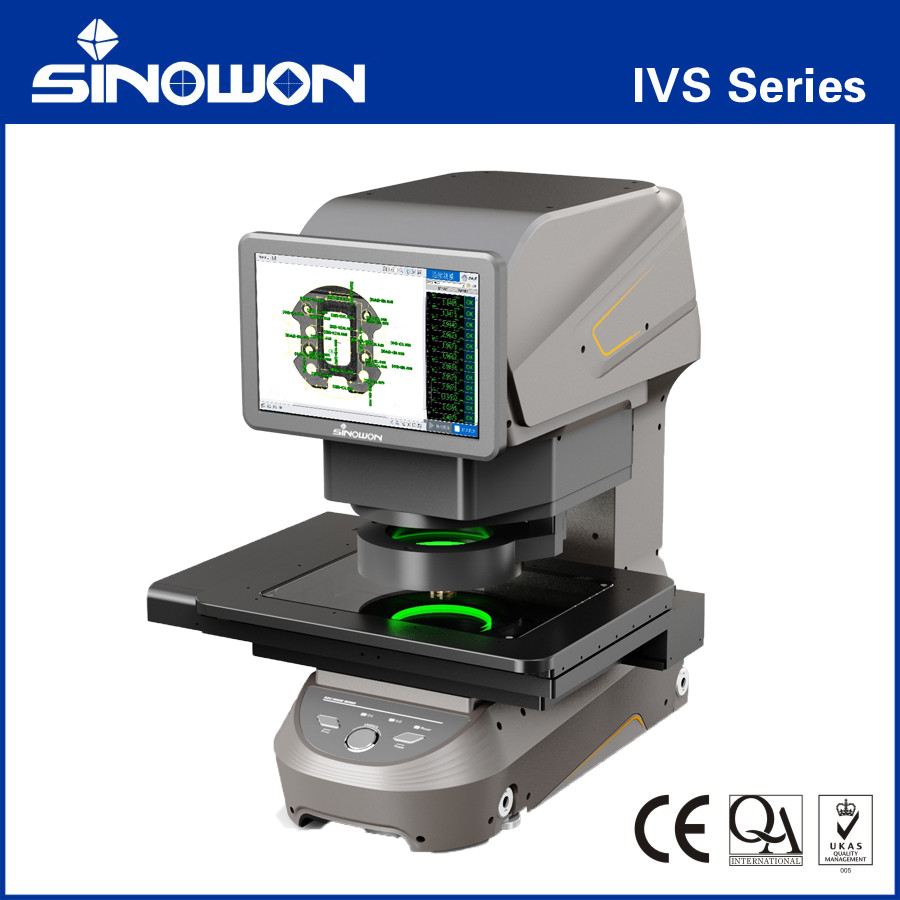

Σύστημα άμεσης όρασης σειράς IVS-202
Χαρακτηριστικά του προϊόντοςγ:
Σύστημα άμεσης μέτρησης σε πάγκο
● Δομή τραπεζιού, μικρού μεγέθους, εύκολο στο χειρισμό.
● Μέτρηση με ένα κουμπί, μπορεί επίσης να συνδυαστεί με σήμα IO για την επίτευξη αυτόματης μέτρησης.
● Η αναφορά μπορεί να ανεβαίνει αυτόματα στο σύστημα διαχείρισης δεδομένων.
Μετρήσεις υψηλής ακρίβειας υπό το φως της επιφάνειας
● Εξοπλισμένο με τηλεκεντρικό φακό διπλής μεγέθυνσης και δύο κάμερες 20MP, αυτόματο πολυγωνικό φως επιφάνειας και προαιρετικό ομοαξονικό φως επιφάνειας.
● Με τον ανεξάρτητο ισχυρό αλγόριθμο υπολογισμού άκρων τεχνητής νοημοσύνης, μπορεί εύκολα να πραγματοποιήσει ακριβή αναζήτηση άκρων στην επιφάνεια και να φιλτράρει άκυρες περιοχές για ακαταστασία στα όρια.
● Η επαναληψιμότητα της μέτρησης του φωτός της επιφάνειας μπορεί επίσης να φθάσει σε επίπεδο παρόμοιο με εκείνο του φωτός του κάτω.
Γρήγορη μέτρηση και εύκολη λειτουργία
● Μπορεί να μετρήσει 100 διαστάσεις σε ένα δευτερόλεπτο, μειώνοντας σημαντικά το χρόνο μέτρησης.
● Η διεπαφή λειτουργίας του λογισμικού είναι απλή και εύκολη στην κατανόηση και το πρόγραμμα μέτρησης και η ρύθμιση παραμέτρων μπορούν εύκολα να γραφτούν.
● Με αυτόματη εστίαση, αυτόματη τοποθέτηση και αυτόματη λειτουργία μέτρησης, οποιοσδήποτε λειτουργία μπορεί να αποκτήσει σταθερά αποτελέσματα μέτρησης.
Εύκολο|Ένα κουμπί για μέτρηση
Δυνατός συνδυασμός υλικού|Μετρήσεις υψηλής ακρίβειας
Εξοπλισμένο με διπλή μεγέθυνση τηλεκεντρικό φακό και δύο 20MP κάμερα, αυτόματη πολυγωνική επιφάνεια φωτός και προαιρετικό ομοαξονικό φως επιφάνειας.,Μπορεί εύκολα να συνειδητοποιήσει ακριβή αναζήτηση άκρων στην επιφάνεια και να φιλτράρει άκυρες περιοχές για περιφερειακή ακαταστασία.Η επαναληψιμότητα των μετρήσεων του φωτός επιφάνειας μπορεί επίσης να φτάσει σε επίπεδο παρόμοιο με αυτό του φωτός κάτω.
Εύκολα.|Γρήγορη μέτρηση και εύκολη λειτουργία
Το σύστημα μπορεί να μετρήσει 100 διαστάσεις σε ένα δευτερόλεπτο, μειώνοντας σημαντικά το χρόνο μέτρησης.και το πρόγραμμα μέτρησης και τη ρύθμιση παραμέτρων μπορούν εύκολα να γραφτούνΜε αυτόματη εστίαση, αυτόματη τοποθέτηση και αυτόματη λειτουργία μέτρησης, οποιοσδήποτε λειτουργία μπορεί να αποκτήσει σταθερά αποτελέσματα μέτρησης.
Προδιαγραφές:
| Σχήμα |
IVS-100D |
IVS-202D |
IVS-302D |
| Κωδικός# |
500-011 |
500-021 |
500-031 |
| Πεδίο μέτρησης |
X |
φ100 |
200 χιλιοστά |
300 χιλιοστά |
| Y |
200 χιλιοστά |
200 χιλιοστά |
| Z |
75 χιλιοστά |
75 χιλιοστά |
75 χιλιοστά |
| Επικεφαλής |
Τρόπος υψηλής ακρίβειας |
26 χιλιοστά x 18 χιλιοστά |
|
Λειτουργία ευρέος πεδίου
|
φ100mm |
| Επαναληψιμότητα |
Τρόπος υψηλής ακρίβειας |
± 1,5μm |
| Λειτουργία ευρέος πεδίου |
± 3μm |
| Ελάχιστη μονάδα |
0.1μm |
| Ακριβότητα |
Υψηλής ακρίβειας |
Χωρίς δεσμευτικό χαρακτήρα |
±1,5μm |
| Με σύνδεση |
|
±3+L/150μm |
±3+L/150μm |
| Ευρύ πεδίο |
Χωρίς δεσμευτικό χαρακτήρα |
±3μm |
| Με σύνδεση |
|
±5+L/150μm |
±5+L/150μm |
| Βάρος |
33 κιλά |
45 κιλά |
50 κιλά |
| Οπτικό σύστημα |
Κάμερα |
" 20MP BW κάμερα * 2 |
| Δακτυλίδια |
Διπλή μεγέθυνση τηλεκεντρικός φακός |
| Φως επιφάνειας |
Δύο δαχτυλίδια ανυψώσιμο φως |
| Φως κάτω |
Πράσινο παράλληλο φως κάτω |
| Δυναμικότητα |
5 κιλά |
| Λογισμικό μέτρησης |
Λογισμικό GD&T |
| Ηλεκτρική τροφοδοσία |
220V±10%, 50Hz |
| Εργασιακό περιβάλλον |
Θερμοκρασία: 20±3°C, υγρασία: 30-80%, δονήσεις: <0,002g,15HZ |
| Μέγεθος (L*W*H) mm |
600*300*650mm |
600*410*650mm |
600*510*650mm |
