Name: Μηχανή μέτρησης αυτόματης όρασης υψηλής ακρίβειας V6-IVS-432 σειράς
Brand: Hoyamo and Sinowon Inc
SKU: V6-IVS-432A
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 502-120H

Ταξιδεύσεις στον άξονα X/Y: (400*300)mm

Ταξίδι στον άξονα Ζ: 200 χλστ

Σκηνογραφία γραμμικής κλίμακας άξονας X/Y/Z: 0.5um

Ακριβότητα στον άξονα XY: ≤ 2,0+L/200 (μμ)

Ακρίβεια στον άξονα Z: ≤ 4,0+L/200 (μμ)

Επαναληψιμότητα: 2um

Λογισμικό μέτρησης: iΜέτρηση

Χωρητικότητα φορτίων: 25Kg ~ 50Kg

Διάσταση(ΠxΒxΥ): (1337*840*1664) χιλιοστά

Καθαρό βάρος: 600 κιλά

Επισημαίνω:

Μηχανή μέτρησης υψηλής ακρίβειας αυτόματης όρασης

Μηχανή μέτρησης αυτόματης όρασης με αντηλιακό

Μηχανή μέτρησης όρασης με υψηλή ακρίβεια

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: V6-IVS-432A

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κόντρα πλακέ

Χρόνος παράδοσης: 15 εργάσιμες ημέρες

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

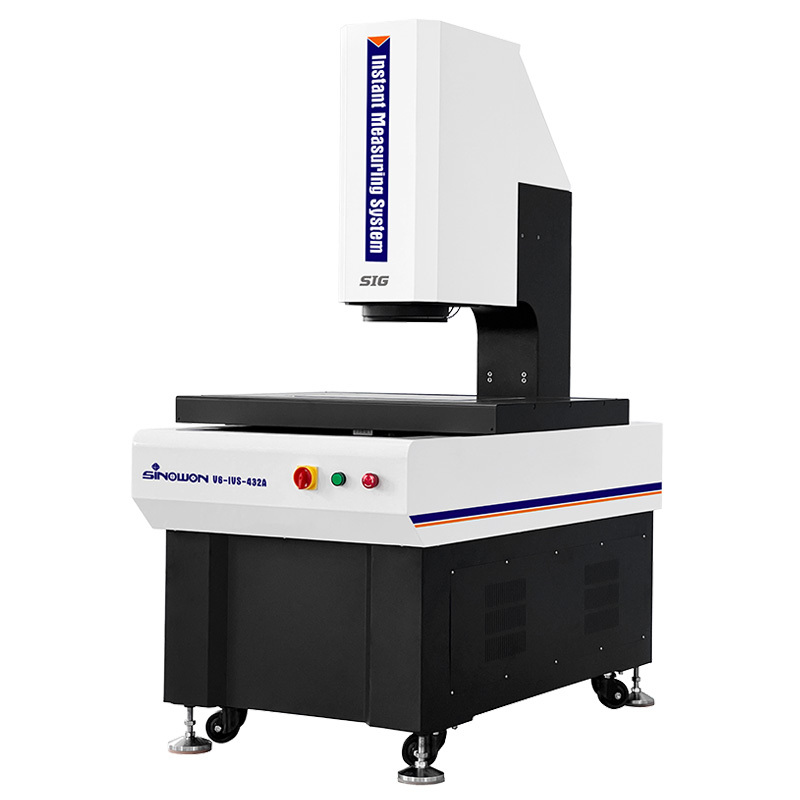

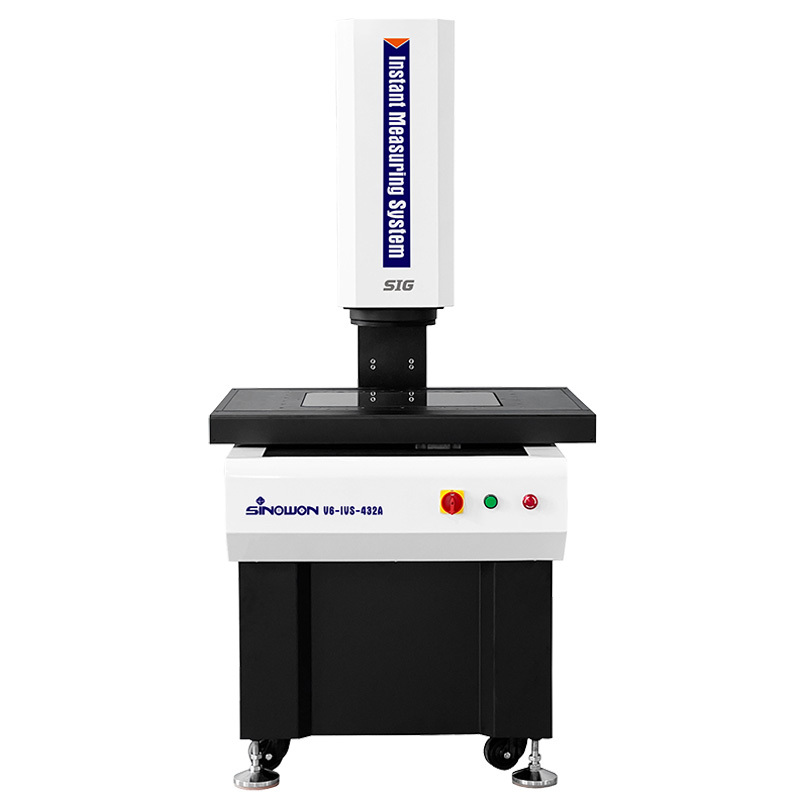

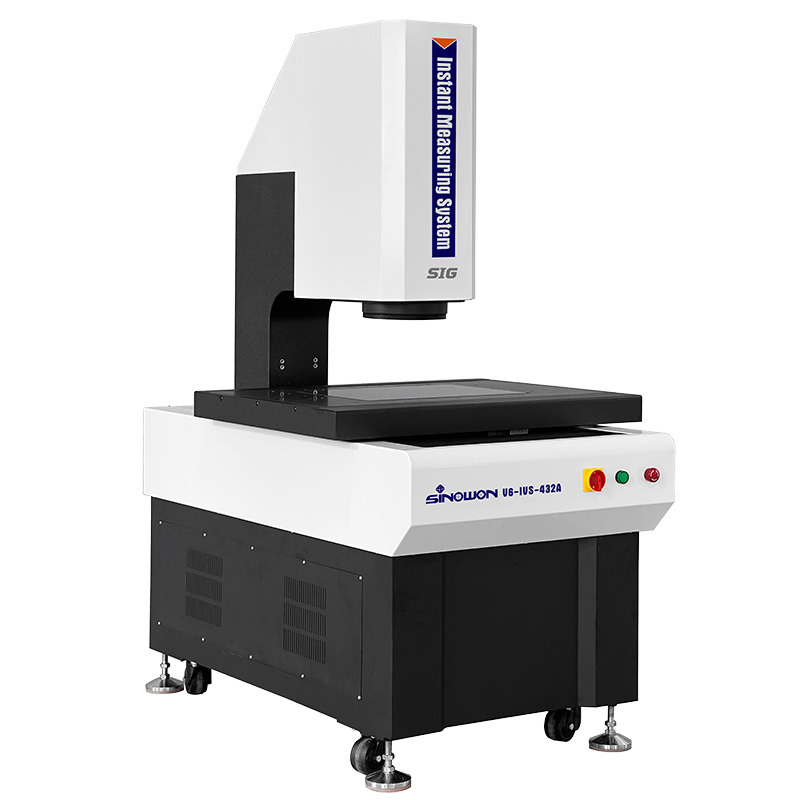

Μηχανή μέτρησης αυτόματης όρασης υψηλής ακρίβειας V6-IVS-432 σειράς

Περιγραφή προϊόντων

Μηχανή μέτρησης αυτόματης όρασης υψηλής ακρίβειας V6-IVS Σειρά

Η σειρά V6-IVS είναι μια πλήρως αυτόματη μηχανή μέτρησης άμεσης όρασης με σύστημα φακού διπλής μεγέθυνσης που αναπτύχθηκε για μέτρηση GD & T με αυτόματο μηχανοκίνητο έλεγχο τριών αξόνων.Είναι εξοπλισμένο με αυτόματη εστίαση., αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση της διαμόρφωσης υλικού και λογισμικού για να πραγματοποιείται η μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.

Χαρακτηριστικά του προϊόντος:

Η σειρά iMeasuring αυτόματο λογισμικό μέτρησης Vision, ισχυρό και εύκολο στη λειτουργία.
Εξοπλισμένη με κάμερα 20 εκατομμυρίων pixel και διπλό τηλεκεντρικό φακό με διπλή μεγέθυνση, η ποιότητα εικόνας είναι εξαιρετική.
Η σχεδίαση υψηλής τηλεκεντρικότητας κάτω των 0,02° εξασφαλίζει την ακρίβεια της μέτρησης για προϊόντα με σημαντικές διαφορές ύψους.
Η χαμηλή παραμόρφωση τηλεόρασης κάτω του 0,01% και η ομοιομορφία της παραμόρφωσης σε ολόκληρη την εικόνα εξασφαλίζουν τη δυναμική αναπαραγωγική ακρίβεια της μέτρησης.
Ο σχεδιασμός διπλής μεγέθυνσης επιτρέπει την αποτελεσματική μέτρηση με μεγάλο οπτικό πεδίο και τη μέτρηση υψηλής ακρίβειας με υψηλή μεγέθυνση,ικανοποίηση των διπλών αναγκών των πελατών για αποτελεσματικότητα και ακρίβεια;
Ο πλήρως αυτόματος έλεγχος ακρίβειας CNC τριών αξόνων XYZ εξασφαλίζει την ακριβή τοποθέτηση.
Η χρήση βάσης και στήλης από ινδικό μάρμαρο παρέχει καλή σταθερότητα.
Λεπτομερείς μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας, όπως οι μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας και οι μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας
Η γραμμική κλίμακα υψηλής ακρίβειας 0,5 μm εξασφαλίζει την ακρίβεια τοποθέτησης και μέτρησης του συστήματος.
Εφοδιασμένο με διάφορες πηγές φωτός και έξυπνη λειτουργία ανύψωσης για να προσαρμόζεται σε διάφορα σενάρια μέτρησης.
Το ισχυρό και εύκολο στη χρήση λογισμικό μέτρησης Geomea βελτιώνει τον έλεγχο της ποιότητας.
Τα προγράμματα αυτόματης μέτρησης μπορούν να ρυθμίζονται για την αποτελεσματική και ταχεία ολοκλήρωση των μετρήσεων παρτίδας.
Προαιρετικοί αισθητήρες λευκού φωτός χωρίς επαφή μπορούν να χρησιμοποιηθούν για τη μέτρηση του πάχους, της επίπεδης επιφάνειας κ.λπ.

Προδιαγραφές:

Εμπορεύματα				Σύστημα μέτρησης άμεσης όρασης με κάντιλιβερ
Σχήμα				V6-IVS-322	V6-IVS-432		V6-IVS-542
Δρόμος άξονας X/Y ((mm)				(300*200) mm	(400*300) mm		(500*400) χιλιοστά
Διάσταση ((WxDxH)				(12377401664) χιλιοστά	(13378401664) mm		(14379401664) χιλιοστά
Μέγεθος συσκευασίας				(14009601900) χιλιοστά	(150010601900) mm		(160011601900) mm
Βάρος				380 κιλά	600 κιλά		750 κιλά
Δρόμος άξονα Z ((mm)				200 χιλιοστά
Άξονας X/Y/Z-3 Γραμμικές κλίμακες				Εισαγόμενη γραμμική ανάλυση κλίμακας: 0,5 μm
Τρόπος καθοδήγησης				Λεχνική καθοδήγηση ακριβείας, διπλή οδική διπλή καθοδήγηση.
Τρόπος λειτουργίας				Διοικητής joystick, λειτουργία ποντικιού, πρόγραμμα αυτόματης ανίχνευσης
Δυνατότητα φόρτωσης				< 25kg
Εργασιακό περιβάλλον				θερμοκρασία 20°C±2°C, εύρος υγρασίας < 2°C/ώρα, υγρασία 30~80%, δονήσεις <0,002g, <15Hz
Ηλεκτρική τροφοδοσία				Δυναμικό ρεύματος:
Λογισμικό μέτρησης				Γεωμεία
Κάμερα				1 ′′ 20Mpixel B/W κάμερα
Διπλός τηλεκεντρικός φακός				Διπλή διπλή τηλεκεντρική φακό
Μεγέθυνση				0.16X		0.64X
Μέτρηση εικόνας	Επαναληψιμότητα		Δεν μετακινούνται.	±1μm		±0,5μm
			Μετακόμιση	±2μm		±1,5μm
	Ακριβότητα*		Χωρίς δεσμευτικό χαρακτήρα	±3,9μm		±2μm
			Επαναληπτικό	±7μm		±4μm
Απόσταση εργασίας				145 ± 2 mm		145 ± 2 mm
Τηλεκεντρικότητα				< 0,02°		< 0,02°
Βαθμό πεδίου				6 mm@25 lp/mm		0.6mm@64lp/mm
Το πεδίο όρασης		1 ¢		8255100		211425
				534469		131117
		2/3
Απόφαση				20um		7.8um
Σύστημα φωτισμού		Σύνορο		Οπτικό φωτισμό
		Επιφάνεια		0~255 επίπεδα συνεχώς ρυθμιζόμενου φωτισμού LED

Περιγραφή του μοντέλου διαμόρφωσης προϊόντος ((Παράδειγμα με V6-IV)S-432):

Κατηγορία προϊόντων	2.5D	3D	2.5D	3D
Εμπορεύματα	2.5D Μέτρηση στιγμιαίας όρασης	3D επαφή & άμεση μέτρηση όρασης	2.5D Λαζερική σάρωση και μέτρηση στιγμιαίας όρασης	3D πολυαισθητηριακή άμεση μέτρηση όρασης
Σχήμα	V6-IVS-322Α	V6-IVS-322B	V6-IVS-322C	V6-IVS-322D
Τύπος	Α	Β	Γ	D
Σημασία	Οπτικός αισθητήρας φακού με ζουμ	Αισθητήρας φακού ζουμ και αισθητήρας επαφής με ανιχνευτή	Αισθητήρας φακού με ζουμ και αισθητήρας λέιζερ	Αισθητήρας φακού ζουμ, αισθητήρας επαφής με ανιχνευτή και αισθητήρας λέιζερ
Επικοινωνία με ανιχνευτή	Χωρίς	Εφαρμογή του MCP-Kit1	Χωρίς	Εφαρμογή του MCP-Kit1
Μοντέλο λέιζερ	Χωρίς	Χωρίς	Ο Omron Lazer	Ο Omron Lazer

Προγράμματα και προδιαγραφές μηχανών μέτρησης αυτόματης όρασης με αντηλιακό:

Σχήμα	Κωδικός#	Σχήμα	Κωδικός#	Σχήμα	Κωδικός#
V6-IVS-322A	502-120G	V6-IVS-432Α	502-120H	Β6-IVS-542Α	502-120J
V6-IVS-322B	502-220G	V6-IVS-432B	502-220H	Β6-IVS-542Β	502-220J
V6-IVS-322C	502-320G	V6-IVS-432C	502-320H	V6-IVS-542C	502-320J
V6-IVS-322D	502-420G	V6-IVS-432D	502-420H	V6-IVS-542D	502-420J

Πίνακας οδηγού ταξιδιού μηχανής μέτρησης αυτόματης όρασης με αντηλιακό:

Ταξίδια	Σχήμα	Ακριβότητα	Χ άξονας Δρόμος mm	Υ άξονας Ταξίδι χμ	Ζ άξονας Τυποποιημένη διαδρομή mm	Ζ άξονας Μέγιστη μετακίνηση κατά παραγγελία mm
300X200X200	V3-IVS-322	3+L/200	300	200	200	250
	V5-IVS-322	2.5+L/200	300	200	200	250
	V6-IVS-322	2.5+L/200	300	200	200	250
	V7-IVS-322	2+L/200	300	200	200	250
400X300X200	V3-IVS-432	3+L/200	400	300	200	300
	V5-IVS-432	2.5+L/200	400	300	200	300
	V6-IVS-432	2.5+L/200	400	300	200	300
	V7-IVS-432	2+L/200	400	300	200	300
500X400X200	V3-IVS-542	3+L/200	500	400	200	400
	V5-IVS-542	2.5+L/200	500	400	200	400
	V6-IVS-542	2.5+L/200	500	400	200	400
	V7-IVS-542	2+L/200	500	400	200	400

Μηχανή μέτρησης όρασηςΔιαρθρωτικά σχέδια:

Μηχανή μέτρησης αυτόματης όρασης υψηλής ακρίβειας V6-IVS-432 σειράς 1
