Μετακινούμενη γέφυρα αυτόματη μέτρηση βίντεο 3D σύστημα μέτρησης όρασης υψηλή ακρίβεια

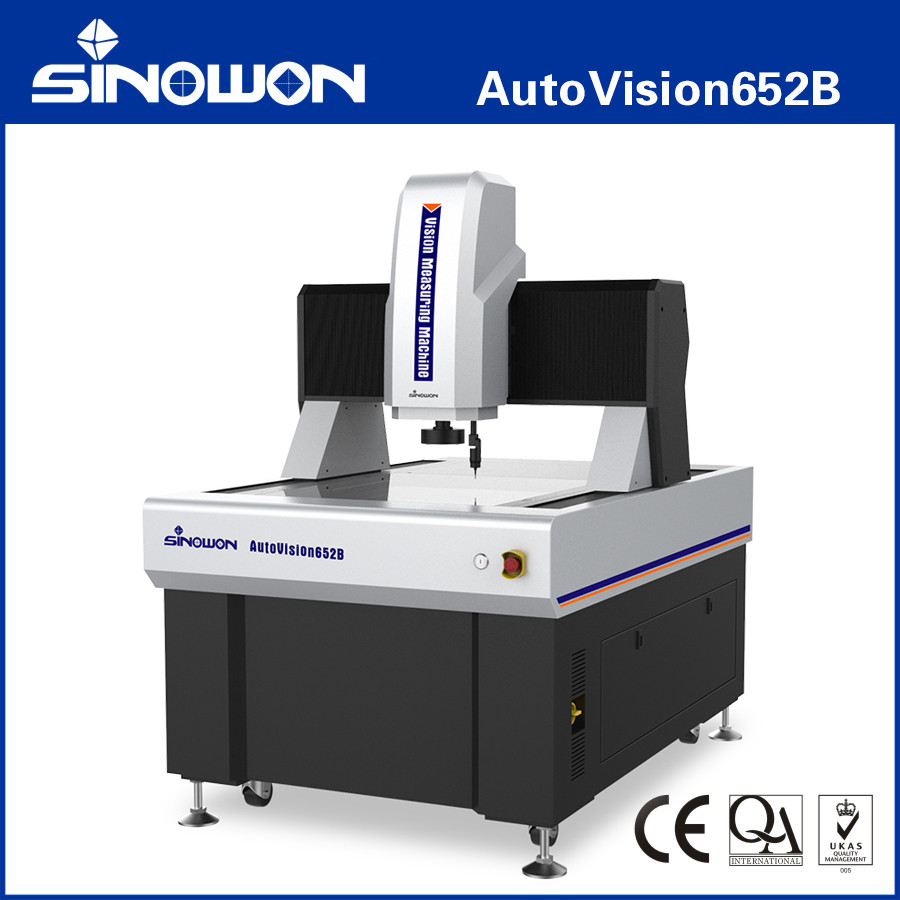

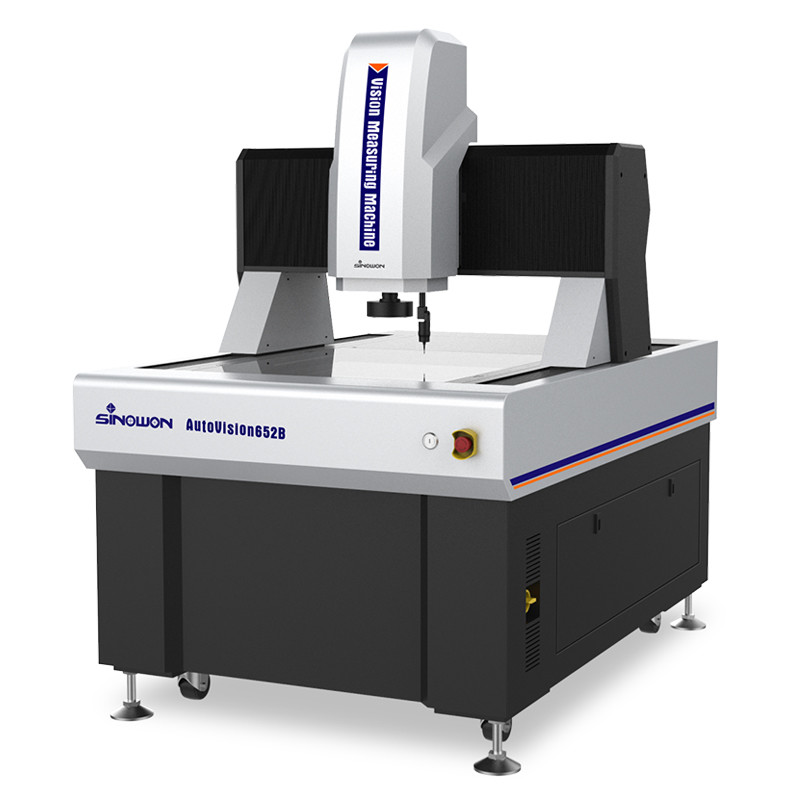

Μηχανή Μέτρησης Όρασης 3D Αυτόματης Γέφυρας Υψηλής Ακρίβειας Σειρά AutoVision652B

Εισαγωγή προϊόντος:

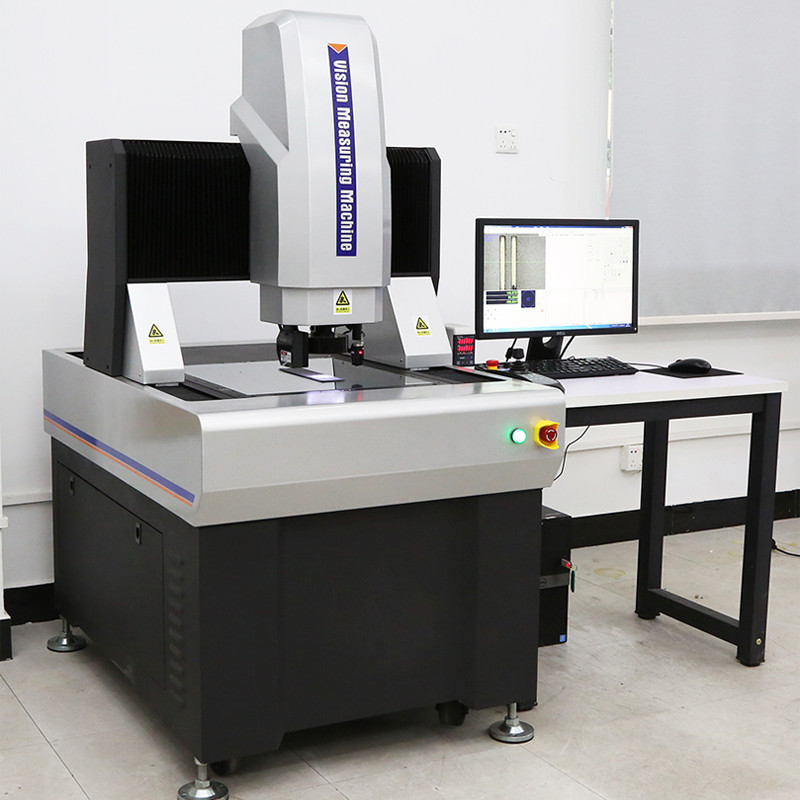

Το AutoVision είναι ένα όργανο μέτρησης εικόνας αυτόματης γέφυρας υψηλής ακρίβειας σχεδιασμένο για μετρήσεις υψηλής ακρίβειας και μεγάλης κλίμακας. Χρησιμοποιώντας δομή κινητής γέφυρας, μετρώντας το ακίνητο τεμάχιο εργασίας, εγγυάται την ακρίβεια και τη σταθερότητα της μέτρησης, είναι κατάλληλο για την ηλεκτρονική βιομηχανία, ιατρικά όργανα και συσκευές, μέτρηση LCD και αεροδιαστημική και άλλες βιομηχανίες.

Χαρακτηριστικά προϊόντος:Δομή τύπου κινητής γέφυρας, το τεμάχιο εργασίας μέτρησης είναι σταθερό;l

• Τετραξονικός CNC πλήρως αυτόματος έλεγχος κλειστού βρόχου, αυτόματη μέτρηση;l
• Βάση και κολώνα από ινδικό μάρμαρο, καλή σταθερότητα;l
• Εισαγόμενη γραμμική κλίμακα RSF, η ανάλυση είναι 0,1um, βίδα σφαιριδίων λείανσης και σερβοκινητήρας AC κ.λπ. για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
• Εισαγόμενη έγχρωμη κάμερα HD για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης;
• Μοτέρ φακός ζουμ υψηλής ανάλυσης 8,3x, ακριβής διπλασιασμός και μόνο μία φορά διόρθωση pixel;

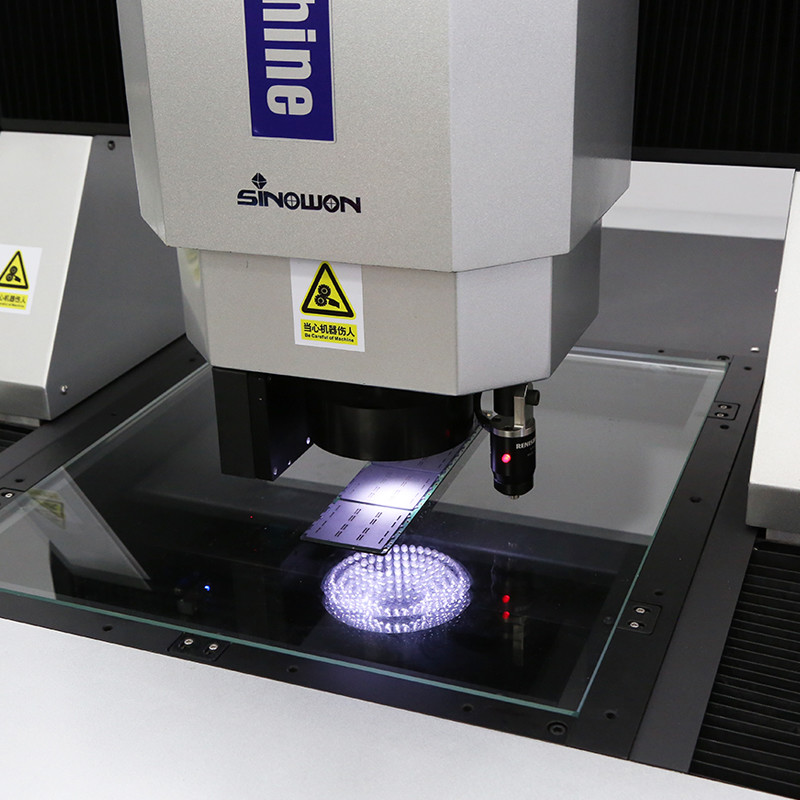

• Με προγραμματιζόμενο επιφανειακό φωτισμό LED 5 δακτυλίων 8 τμημάτων και περιγραμμικό παράλληλο φωτισμό LED και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στα 8 τμήματα;
• Ισχυρή λειτουργία και εύκολη λειτουργία λογισμικού iMeasuring για βελτίωση του ποιοτικού ελέγχου;

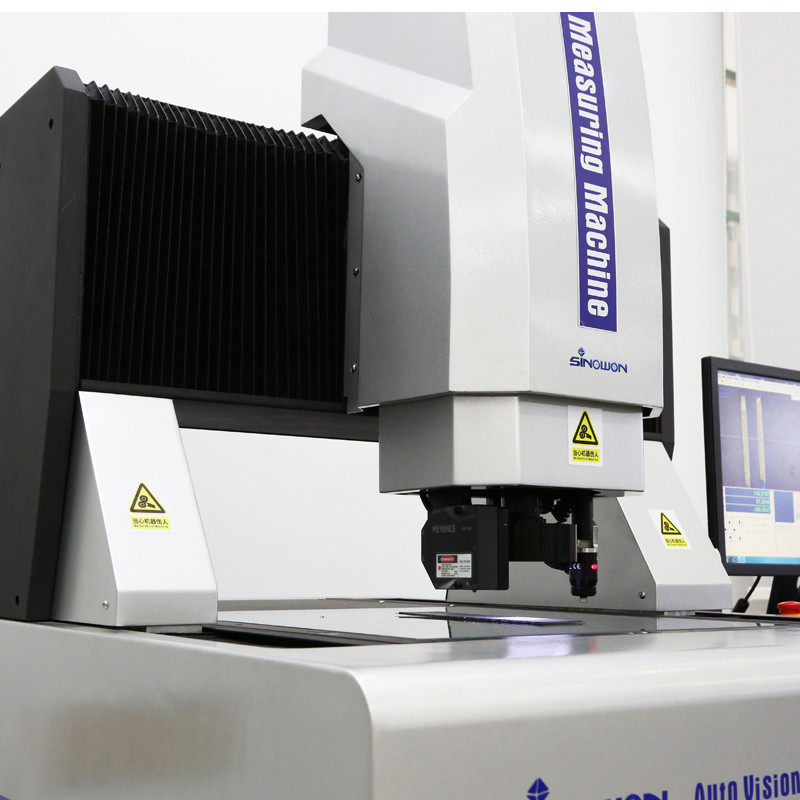

• Προαιρετική μονάδα ανιχνευτή MCP και αισθητήρα λέιζερ. Τα μηχανήματα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.
• Προδιαγραφές:

Εμπόρευμα

Το L είναι το μετρούμενο μήκος (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου εργασίας.

Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

Πεδίο όρασης (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)

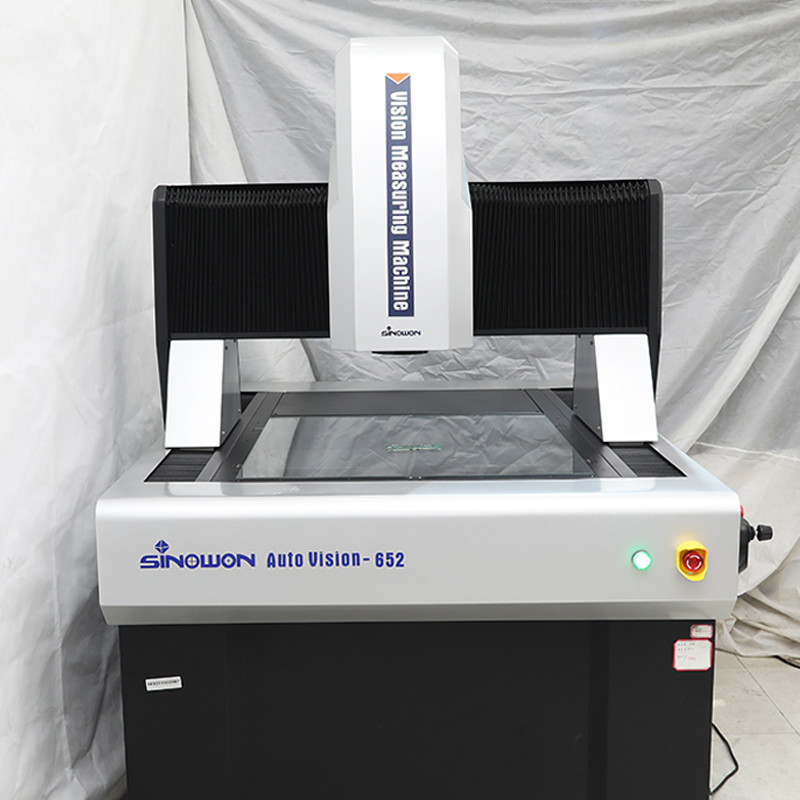

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoVision652):

Κατηγορία προϊόντος

Μοντέλο

Διαδρομή

• Το λογισμικό iMeasuring είναι ένα επαγγελματικό λογισμικό μέτρησης πολλαπλών αισθητήρων που συνδυάζεται με την εμπειρία δέκα ετών των προγραμματιστών στη βιομηχανία μέτρησης και έρευνας λογισμικού. Η αρχή σχεδιασμού είναι η φιλική λειτουργία, η ισχυρή λειτουργία, η υψηλή ακρίβεια και σταθερότητα, η απλή συντήρηση.

● Εξαιρετικός σχεδιασμός αρχιτεκτονικής λογισμικού και πλήρως αντικειμενοστραφής, για να διασφαλιστεί ότι το λογισμικό είναι σταθερό και αξιόπιστο.

● Υποστήριξη με πολλαπλές γλώσσες, δεν χρειάζεται να εγκαταστήσετε πακέτο γλώσσας και να αλλάξετε το λογισμικό, το οποίο είναι βολικό για τους τοπικούς πελάτες.
● Επαγγελματικό λογισμικό στατιστικής ανάλυσης SPC συνδεδεμένο με λογισμικό μέτρησης, για να συνειδητοποιήσετε ότι τα δεδομένα θα μπορούσαν να εξαχθούν αυτόματα στη βάση δεδομένων SPC χωρίς χειροκίνητη λειτουργία.
● Το ίδιο μοντέλο λογισμικού θα είναι μόνιμα δωρεάν για ενημέρωση, μπορεί να βοηθήσει στη μείωση άλλων προβλημάτων για τον πελάτη.
● Με ισχυρό αλγόριθμο εύρεσης άκρων, ο οποίος μπορεί να βοηθήσει στην απόκτηση της άκρης της σκιάς ή της σκοτεινής εικόνας και να εξασφαλίσει υψηλή ακρίβεια.
● Το λογισμικό θα μπορούσε να αναγνωρίσει και να μετρήσει αυτόματα γραμμή, κύκλο, τόξο και άλλα στοιχεία.
● Βασίζεται σε διαφορετικά στοιχεία και παρέχει πολλαπλές λειτουργίες κατασκευής στοιχείων όπως μετάφραση, περιστροφή, εξαγωγή, συνδυασμοί, παράλληλα, κάθετα, κατοπτρισμός, συμμετρία, διασταύρωση, εφαπτόμενη, κ.λπ.
● Το λογισμικό έχει λειτουργία ρύθμισης σημείου διακοπής, μπορεί να αλλάξει έξυπνα μεταξύ χειροκίνητης μέτρησης και αυτόματης μέτρησης.
Βιομηχανική εφαρμογή:
Οπτική μηχανή μέτρησης OMM, επίσης γνωστή ως μηχανή μέτρησης όρασης και μηχανή μέτρησης χωρίς επαφή, μηχανή μέτρησης δύο διαστάσεων, μηχανή μέτρησης 2,5 διαστάσεων, με την αναβάθμιση της σύγχρονης βιομηχανικής υψηλής ακρίβειας και της μικροκατασκευαστικής βιομηχανίας, υιοθετεί μέθοδο οπτικής μέτρησης εικόνας χωρίς επαφή για γρήγορη και ακριβή μέτρηση. Η μέτρηση των γεωμετρικών διαστάσεων και των γεωμετρικών ανοχών καθίσταται αναπόφευκτη.

Οι οπτικές μηχανές μέτρησης είναι κατάλληλες για όλα τα πεδία εφαρμογής με σκοπό τη μέτρηση συντεταγμένων και χρησιμοποιούνται ευρέως σε μηχανήματα, ηλεκτρονικά, όργανα, υλικό, πλαστικά και άλλες βιομηχανίες. Όπως: καλούπια, βίδες, μέταλλα, αξεσουάρ, καουτσούκ, πλακέτες PCB, ελατήρια, υλικό, ηλεκτρονικά, πλαστικά, αεροπορία, αεροδιαστημική, κ.λπ., ξεπερνά τις ελλείψεις των παραδοσιακών διαπασών, μικρομέτρων και προβολέων προφίλ, που είναι μια μηχανή μέτρησης υψηλής ακρίβειας, υψηλής απόδοσης και υψηλής αξιοπιστίας που ενσωματώνει οπτικές, μηχανικές, ηλεκτρονικές και τεχνολογίες επεξεργασίας εικόνας υπολογιστών.

Το αντικείμενο που θα μετρηθεί μεγεθύνεται από το οπτικό σύστημα μεγέθυνσης. Αφού τα χαρακτηριστικά της εικόνας συλλεχθούν από το σύστημα κάμερας CCD και υποβληθούν σε επεξεργασία από αλγορίθμους υπολογιστών και λογισμικού, το περίγραμμα και το σχήμα της επιφάνειας, το μέγεθος, η γωνία και η θέση διαφόρων πολύπλοκων και ακριβών εξαρτημάτων μπορούν να ανιχνευθούν αυτόματα. Μικροεπιθεώρηση και ποιοτικός έλεγχος. Τα δεδομένα μέτρησης μπορούν να εισαχθούν στο AUTOCAD για να γίνουν ένα πλήρες μηχανικό σχέδιο και μπορούν να δημιουργηθούν έγγραφα σε μορφές DXF, IGS και άλλες, και μπορούν επίσης να εισαχθούν σε λογισμικό στατιστικής ανάλυσης WORD, EXCEL και SPC για τη δημιουργία CPK και διαφόρων στατιστικών αναφορών.
