Name: Μεγάλη μηχανή μέτρησης οραματισμού αυτοκινήτου υψηλής ακρίβειας Μέτρο τύπου γέφυρας
Brand: Hoyamo and Sinowon Inc
SKU: Επικεφαλής:
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 523-180Q

Ταξιδεύσεις στον άξονα X/Y: (1800*1200) mm

Ταξίδι στον άξονα Ζ: 200 χλστ

Σκηνογραφία γραμμικής κλίμακας άξονας X/Y/Z: Ανάλυση: 0,1 μm

Ακριβότητα στον άξονα XY: ≤3,5+L/200 (μμ)

Ακρίβεια στον άξονα Z: ≤ 5,0+L/200 (μμ)

Επαναληψιμότητα: 2um

Λογισμικό μέτρησης: iΜέτρηση

Διάσταση(ΠxΒxΥ): (2762*1770*1736) χιλιοστά

Καθαρό βάρος: 2500 κιλά

Επισημαίνω:

Μεγάλη μηχανή μέτρησης ορατότητας αυτοκινήτου ταξιδιού

Μηχανή μέτρησης αυτοματικής όρασης ακριβείας

Μέτρο υψηλής ακρίβειας τύπου γέφυρας

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: Επικεφαλής:

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κόντρα πλακέ

Χρόνος παράδοσης: 30 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

Μεγάλη μηχανή μέτρησης οραματισμού αυτοκινήτου υψηλής ακρίβειας Μέτρο τύπου γέφυρας

Περιγραφή προϊόντων

Μηχανή Μέτρησης Όρασης Αυτόματης Μεγάλης Διαδρομής Υψηλής ΑκρίβειαςΣειρά AutoVision18122

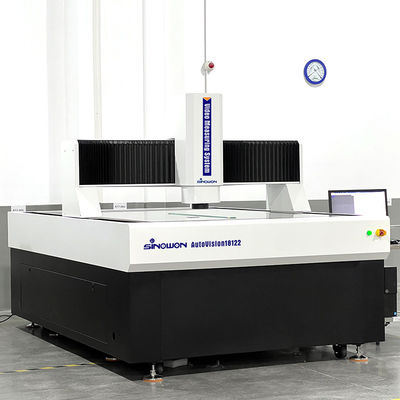

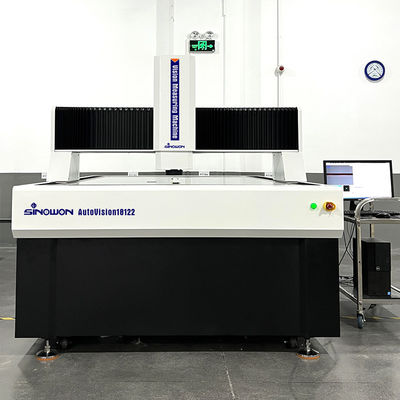

Μεγάλη μηχανή μέτρησης οραματισμού αυτοκινήτου υψηλής ακρίβειας Μέτρο τύπου γέφυρας 0

Εισαγωγή προϊόντος:

Το AutoVision είναι ένα όργανο μέτρησης όρασης αυτόματης γέφυρας υψηλής ακρίβειας που έχει σχεδιαστεί για μετρήσεις υψηλής ακρίβειας και μεγάλης κλίμακας. Χρησιμοποιώντας δομή κινητής γέφυρας, μετρώντας το ακίνητο τεμάχιο εργασίας, εγγυάται την ακρίβεια και τη σταθερότητα της μέτρησης, είναι κατάλληλο για την ηλεκτρονική βιομηχανία, ιατρικά όργανα και όργανα, μέτρηση LCD και αεροδιαστημικής και άλλων βιομηχανιών.

Χαρακτηριστικά προϊόντοςγ:

Δομή τύπου κινητής γέφυρας, το τεμάχιο εργασίας μέτρησης είναι σταθερό·l
Τετραξονικός CNC πλήρως αυτόματος έλεγχος κλειστού βρόχου, αυτόματη μέτρηση·l
Βάση και κολώνα ινδικού μαρμάρου, καλή σταθερότητα·l
Εισαγόμενη γραμμική κλίμακα RSF, η ανάλυση είναι 0,1um, βίδα σφαιριδίων λείανσης και σερβοκινητήρας AC κ.λπ. για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
Εισαγόμενη έγχρωμη κάμερα HD για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης;
Μοτέρ φακός ζουμ υψηλής ανάλυσης 8,3x, ακριβής διπλασιασμός και διόρθωση pixel μόνο μία φορά;
Με προγραμματιζόμενο επιφανειακό φωτισμό LED 5 δακτυλίων 8 τμημάτων και παράλληλο φωτισμό LED περιγράμματος και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στα 8 τμήματα;
Ισχυρή λειτουργία και εύκολη λειτουργία iMeasuring Software για βελτίωση του ποιοτικού ελέγχου·l
Προαιρετική μονάδα αισθητήρα MCP και λέιζερ. Τα μηχανήματα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.

Προδιαγραφές:

Εμπόρευμα		Μηχανή όρασης αυτόματης μεγάλης διαδρομής υψηλής ακρίβειας Σειρά AutoVision
Ακρίβεια		2.0+L/200	2.5+L/200	3.0+L/200	3.5+L/200
Διαδρομή άξονα X/Y (mm)		1000*800	1200*1000	1500*1200	1800*1200
Διαδρομή άξονα Z (mm)		Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
Γραμμική κλίμακα άξονα X/Y/Z (um)		Ευρωπαϊκή ανάλυση γραμμικής κλίμακας: 0,1um
Λειτουργία καθοδήγησης		Γραμμικός οδηγός ακριβείας κατηγορίας P, οδηγός διπλής τροχιάς διπλού ρυθμιστικού
Λειτουργία λειτουργίας		Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης
Ακρίβεια* (um)		Άξονας XY: ≤3,5+L/200
		Άξονας Z: ≤5,0+L/200
Επαναληψιμότητα (um)		2um
Φωτισμός Σύστημα	Περίγραμμα	Παράλληλος φωτισμός περιγράμματος LED
		0~255 Ρυθμιζόμενος φωτισμός επιφάνειας LED 5 δακτυλίων 8 τμημάτων
	Επιφάνεια
Σύστημα βίντεο**		Έγχρωμη ψηφιακή κάμερα υψηλής ευκρίνειας 1/1,8"
		Φακός ζουμ με μοτέρ 8,3X; Οπτική μεγέθυνση: 0,6X~5,0X; Μεγέθυνση βίντεο: 20X~170X (οθόνη 21”)
Λογισμικό μέτρησης		iMeasuring
Λειτουργικό σύστημα		Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit
Γλώσσα		Αγγλικά, Απλοποιημένα Κινέζικα, παραδοσιακά Κινέζικα, μπορούν να προστεθούν και άλλες γλώσσες
Περιβάλλον εργασίας		Θερμοκρασία 20℃±2℃, αλλαγή θερμοκρασίας<1℃/Hr; υγρασία 30%~80%RH; δόνηση<0,02g's, ≤15Hz
Παροχή ηλεκτρικού ρεύματος		AC220V/50Hz; 110V/60Hz
Διάσταση (ΠxΒxΥ) (mm)		193813501692	217916461874	246217701736	276217701736
Μέγεθος συσκευασίας (ΠxΒxΥ) (mm)		250019002200	242020602000	270020602000	300020602000
Καθαρό βάρος (Kg)		2000	200	2200	2500

Σημείωση:

Το L είναι το μήκος που μετράται (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου εργασίας.

Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

Οπτικό πεδίο (mm) = (διαγώνιος*Οριζόντιος*Κάθετος)

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoVision 18122):

Κατηγορία προϊόντος	2.5D	3D	2.5D	3D
Εμπόρευμα	2.5D Αυτόματη Όραση Μοντέλο	3D Αυτόματη Μηχανή Μέτρησης Επαφής & Όρασης	2.5D Αυτόματη Μηχανή Μέτρησης Σάρωσης με λέιζερ & Όρασης	3D Αυτόματη Μηχανή Μέτρησης Πολλαπλών Αισθητήρων Μοντέλο
Ακρίβεια	523-180Q	523-280Q	523-380Q	523-480Q
A	B	C	D	Σημασία
Αισθητήρας οπτικού φακού ζουμ	Αισθητήρας φακού ζουμ και αισθητήρας ανιχνευτή επαφής	Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ	Αισθητήρας φακού ζουμ, αισθητήρας ανιχνευτή επαφής και αισθητήρας λέιζερ	Ανιχνευτής επαφής
Χωρίς	Omron Lazer	Μονάδα λέιζερ	Omron Lazer	Μονάδα λέιζερ
Χωρίς	Omron Lazer	Omron Lazer	Έκδοση λογισμικού	Έκδοση λογισμικού
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Μοντέλα και προδιαγραφές μηχανής μέτρησης όρασης αυτόματης γέφυρας:

Μοντέλο

Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Μοντέλο
Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Μοντέλο
Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Οδηγός πίνακα χώρου μέτρησης μηχανής μέτρησης όρασης αυτόματης γέφυρας:

Διαδρομή

Μοντέλο	Ακρίβεια	Διαδρομή άξονα X mm		Διαδρομή άξονα Y mm	Τυπική διαδρομή άξονα Z mm	Μέγιστη διαδρομή άξονα Z mm	Προσαρμοσμένη διαδρομή mm E1x,y
Μοντέλο	Ακρίβεια	E1z	300X400X200	Διαδρομή άξονα Y mm	Τυπική διαδρομή άξονα Z mm	Μέγιστη διαδρομή άξονα Z mm	Προσαρμοσμένη διαδρομή mm E1x,y
SinoVision342	1.2+L/200	3.0+L/200	5.0+L/200	1000X800X200	1800X1200X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
SinoVision452	500			600	1000X800X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
SinoVision562	600			800	600	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision432	1.8+L/200	4.0+L/200	5.0+L/200	1800X1200X200	1000X800X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision542	400			1000X800X200	600	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision652	500			600	800	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision862	600			800	1000	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision1082	2.0+L/200	5.0+L/200	1500	1000	1200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
AutoVision12102	2.5+L/200	5.0+L/200	1500	1200	1800	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
AutoVision15122	3.0+L/200	5.0+L/200	1500	1800	2000	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
AutoVision18122	3.5+L/200	5.0+L/200	1500	1800	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoVision26162	1600	5.0+L/200	1500	2600	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.

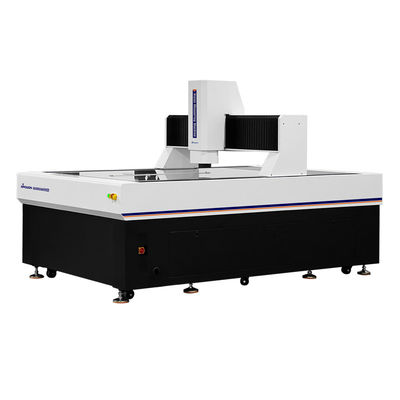

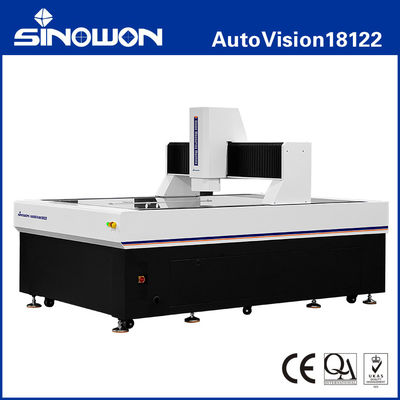

Μεγάλη μηχανή μέτρησης οραματισμού αυτοκινήτου υψηλής ακρίβειας Μέτρο τύπου γέφυρας 1

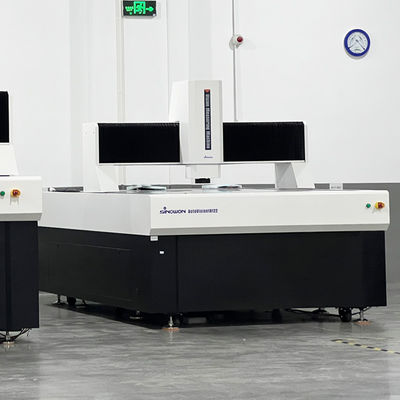

Μεγάλη μηχανή μέτρησης οραματισμού αυτοκινήτου υψηλής ακρίβειας Μέτρο τύπου γέφυρας 2
