Μηχανή Μέτρησης Όρασης Αυτόματης Μεγάλης Διαδρομής Υψηλής ΑκρίβειαςΣειρά AutoVision1082
Εισαγωγή Προϊόντος:

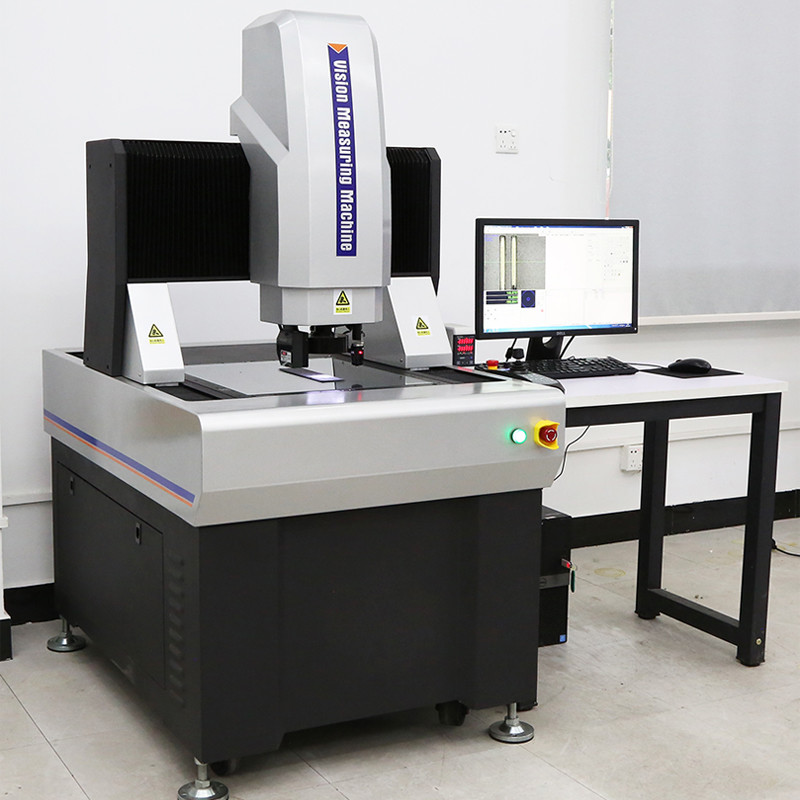

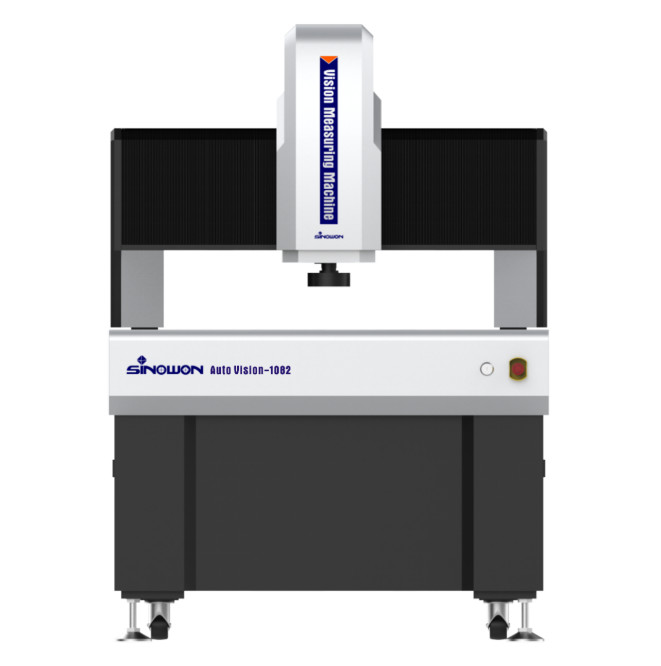

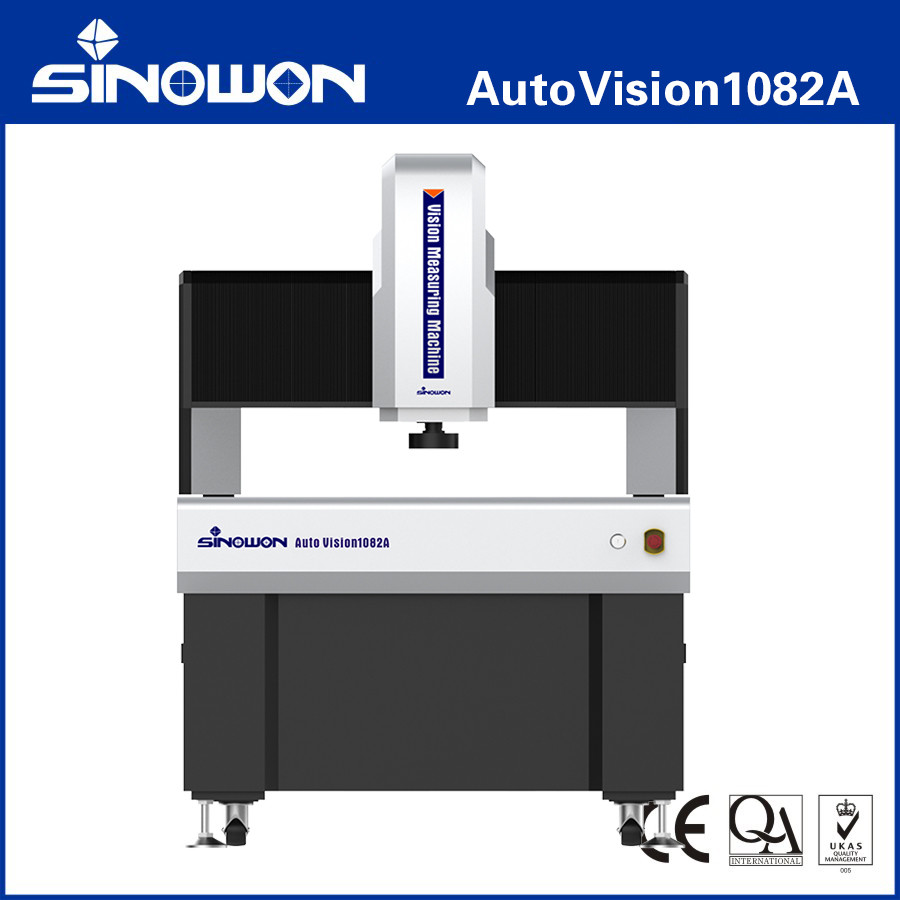

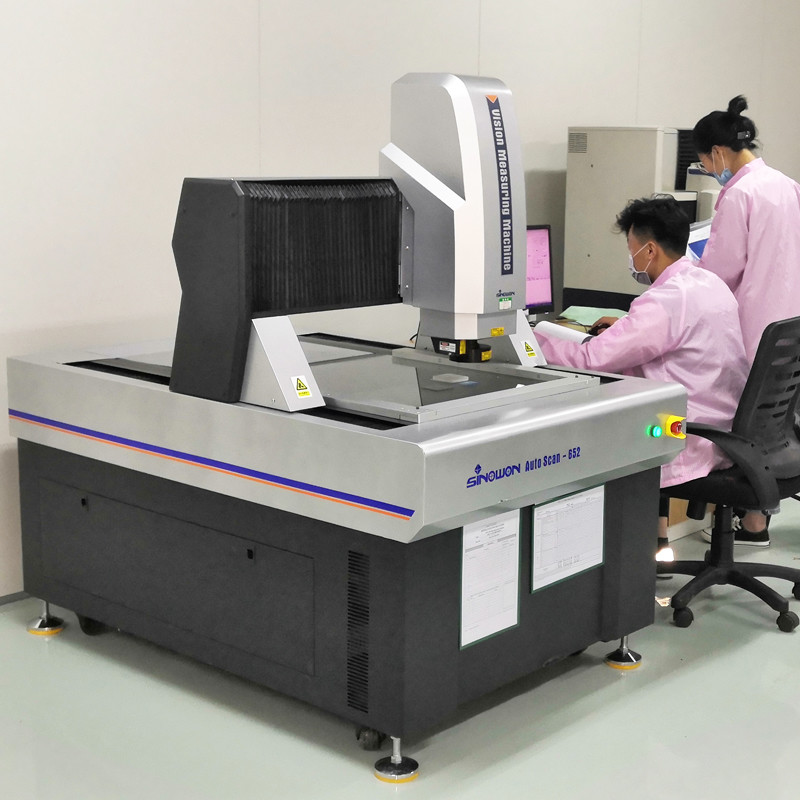

Το AutoVision είναι ένα όργανο μέτρησης όρασης αυτόματης γέφυρας υψηλής ακρίβειας σχεδιασμένο για μετρήσεις υψηλής ακρίβειας και μεγάλης κλίμακας. Χρησιμοποιώντας δομή κινητής γέφυρας, μετρώντας το ακίνητο τεμάχιο εργασίας, εγγυάται την ακρίβεια και τη σταθερότητα της μέτρησης, είναι κατάλληλο για την ηλεκτρονική βιομηχανία, ιατρικά όργανα και συσκευές, μέτρηση LCD και αεροδιαστημικής και άλλες βιομηχανίες.
Χαρακτηριστικά Προϊόντοςc:
- Δομή τύπου κινητής γέφυρας, το τεμάχιο εργασίας μέτρησης είναι σταθερό;l
- Τετραξονικός CNC πλήρως αυτόματος έλεγχος κλειστού βρόχου, αυτόματη μέτρηση;l
- Βάση και κολόνα από ινδικό μάρμαρο, καλή σταθερότητα;l
- Εισαγόμενη γραμμική κλίμακα RSF, η ανάλυση είναι 0,1um, βίδα σφαιριδίων λείανσης και σερβοκινητήρας AC κ.λπ. για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
- Εισαγόμενη έγχρωμη κάμερα HD για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης;
- Μοτέρ φακός ζουμ υψηλής ανάλυσης 8,3x, ακριβής διπλασιασμός και διόρθωση pixel μία φορά μόνο;

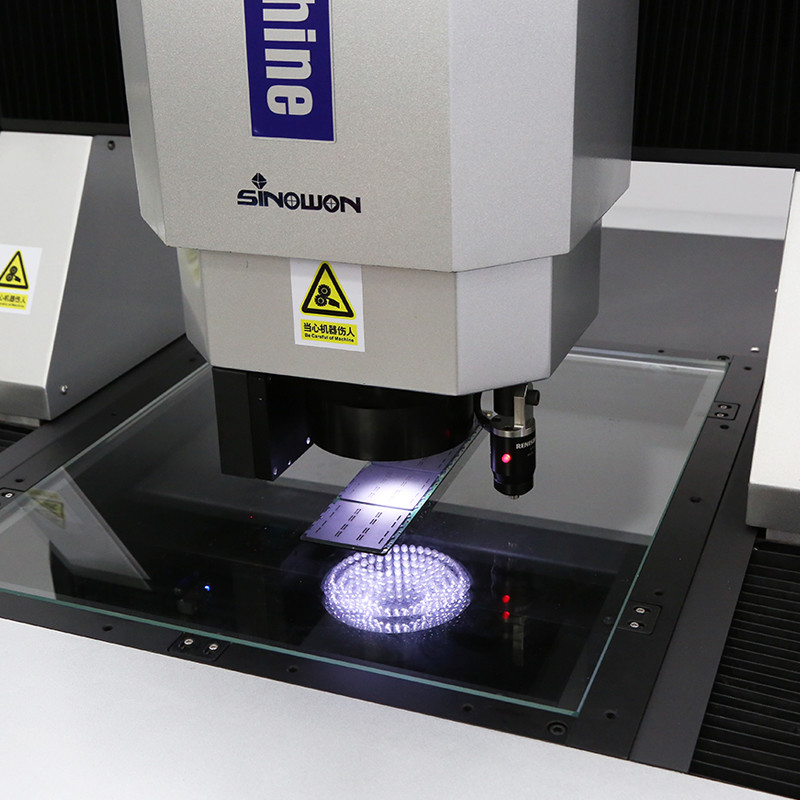

- Με προγραμματιζόμενο επιφανειακό φωτισμό LED 5 δακτυλίων 8 τμημάτων και περιγραμμικό φωτισμό LED παράλληλο και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στα 8 τμήματα;
- Ισχυρή λειτουργία και εύκολη λειτουργία iMeasuring Software για την ενίσχυση του ποιοτικού ελέγχου;l
- Προαιρετική μονάδα ανιχνευτή MCP και αισθητήρα λέιζερ. Τα μηχανήματα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.
Προδιαγραφές:
| Εμπόρευμα |
Μηχανή Όρασης Αυτόματης Μεγάλης Διαδρομής Υψηλής Ακρίβειας Σειρά AutoVision |
| Μοντέλο |
AutoVision1082 |
AutoVision12102 |
AutoVision15122 |
AutoVision18122 |
| Διαδρομή άξονα X/Y (mm) |
1000*800 |
1200*1000 |
1500*1200 |
1800*1200 |
| Διαδρομή άξονα Z (mm) |
200 |
| Γραμμική κλίμακα άξονα X/Y/Z (um) |
Ανάλυση ευρωπαϊκής γραμμικής κλίμακας: 0,1um |
| Λειτουργία καθοδήγησης |
Γραμμικός οδηγός ακριβείας κατηγορίας P, οδηγός διπλής τροχιάς διπλού ρυθμιστή |
| Λειτουργία λειτουργίας |
Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης |
| Ακρίβεια* (um) |
Άξονας XY: ≤3.5+L/200 |
| Άξονας Z: ≤5.0+L/200 |
| Επαναληψιμότητα (um) |
2um |
|
Φωτισμός
Σύστημα
|
Περίγραμμα |
Παράλληλος φωτισμός περιγράμματος LED |
| 0~255 Αβαθμιδωτός ρυθμιζόμενος επιφανειακός φωτισμός LED 5 δακτυλίων 8 τμημάτων |
| Επιφάνεια |
| Σύστημα βίντεο** |
Έγχρωμη ψηφιακή κάμερα υψηλής ευκρίνειας 1/1,8" |
|
Φακός ζουμ με μοτέρ 8,3X;
Οπτική μεγέθυνση: 0,6X~5,0X;
Μεγέθυνση βίντεο: 20X~170X (οθόνη 21”)
|
| Λογισμικό μέτρησης |
iMeasuring |
| Λειτουργικό σύστημα |
Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit |
| Γλώσσα |
Αγγλικά, Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, μπορούν να προστεθούν και άλλες γλώσσες |
| Περιβάλλον εργασίας |
Θερμοκρασία 20℃±2℃, αλλαγή θερμοκρασίας<1℃/Hr; υγρασία 30%~80%RH; δόνηση<0.02g's, ≤15Hz |
| Παροχή ηλεκτρικού ρεύματος |
AC220V/50Hz; 110V/60Hz |
| Διάσταση (ΠxΒxΥ) (mm) |
1938*1350*1692 |
2179*1646*1874 |
2462*1770*1736 |
2762*1770*1736 |
| Μέγεθος συσκευασίας (ΠxΒxΥ) (mm) |
2500*1900*2200 |
2420*2060*2000 |
2700*2060*2000 |
3000*2060*2000 |
| Καθαρό βάρος (Kg) |
1500 |
2000 |
2200 |
2500 |
Σημείωση:
Το L είναι το μετρούμενο μήκος (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου εργασίας.
Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
Οπτικό πεδίο (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)
Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoVision 1082):
| Κατηγορία προϊόντος |
2.5D |
3D |
2.5D |
3D |
| Εμπόρευμα |
2.5D Αυτόματη Όραση
Μηχανή μέτρησης
|
3D Αυτόματη Μηχανή Μέτρησης Επαφής & Όρασης |
2.5D Αυτόματη Μηχανή Μέτρησης Σάρωσης με λέιζερ & Όρασης |
3D Αυτόματη Πολυαισθητηριακή
Μηχανή μέτρησης
|
| Μοντέλο |
AutoVision1082A |
AutoVision1082B |
AutoVision1082C |
AutoVision1082D |
| Τύπος |
A |
B |
C |
D |
| Σημασία |
Αισθητήρας οπτικού φακού ζουμ |
Αισθητήρας φακού ζουμ και αισθητήρας επαφής |
Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ |
Αισθητήρας φακού ζουμ, αισθητήρας επαφής και αισθητήρας λέιζερ |
| Αισθητήρας επαφής |
Χωρίς |
MCP-Kit1 |
Χωρίς |
MCP-Kit1 |
| Μονάδα λέιζερ |
Χωρίς |
Χωρίς |
Omron Lazer |
Omron Lazer |
| Έκδοση λογισμικού |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Μοντέλα και προδιαγραφές μηχανής μέτρησης όρασης αυτόματης γέφυρας:
| Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
| AutoVision432A |
523-180H
|
AutoVision542A |
523-180J |
AutoVision652A |
523-180K |
AutoVision862A |
523-180L |
| AutoVision432B |
523-280H |
AutoVision542B |
523-280J |
AutoVision652B |
523-280K |
AutoVision862B |
523-280L |
| AutoVision432C |
523-380H |
AutoVision542C |
523-380J |
AutoVision652C |
523-380K |
AutoVision862C |
523-380L |
| AutoVision432D |
523-480H |
AutoVision542D |
523-480J |
AutoVision652D |
523-480K |
AutoVision862D |
523-480L |
| Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
| AutoVision1082A |
523-180M |
AutoVision12102A |
523-180N |
AutoVision15122A |
523-180P |
AutoVision18122A |
523-180Q |
| AutoVision1082B |
523-280M |
AutoVision12102B |
523-280N |
AutoVision15122B |
523-280P |
AutoVision18122B |
523-280Q |
| AutoVision1082C |
523-380M |
AutoVision12102C |
523-380N |
AutoVision15122C |
523-380P |
AutoVision18122C |
523-380Q |
| AutoVision1082D |
523-480M |
AutoVision12102D |
523-480N |
AutoVision15122D |
523-480P |
AutoVision18122D |
523-480Q |
| Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
| AutoVision26162A |
523-180R |
SinoVision342A |
528-180H |
SinoVision452A |
528-180J |
SinoVision562A |
528-180K |
| AutoVision26162B |
523-280R |
SinoVision342B |
528-280H |
SinoVision452B |
528-280J |
SinoVision562B |
528-280K |
| AutoVision26162C |
523-380R |
SinoVision342C |
528-380H |
SinoVision452C |
528-380J |
SinoVision562C |
528-380K |
| AutoVision26162D |
523-480R |
SinoVision342D |
528-480H |
SinoVision452D |
528-480J |
SinoVision562D |
528-480K |
Πίνακας οδηγού χώρου μέτρησης μηχανής μέτρησης όρασης αυτόματης γέφυρας:
| Διαδρομή |
Μοντέλο |
Ακρίβεια |
Διαδρομή άξονα X mm |
Διαδρομή άξονα Y mm |
Τυπική διαδρομή άξονα Z mm |
Μέγιστη διαδρομή άξονα Z mm Προσαρμοσμένη διαδρομή mm |
| E1x,y |
E1z |
| 300X400X200 |
SinoVision342 |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
SinoVision452 |
500 |
400 |
200 |
400 |
| 500X600X200 |
SinoVision562 |
600 |
500 |
200 |
400 |
| 400X300X200 |
AutoVision432 |
1.8+L/200 |
4.0+L/200 |
300 |
400 |
200 |
400 |
| 500X400X200 |
AutoVision542 |
400 |
500 |
200 |
400 |
| 600X500X200 |
AutoVision652 |
500 |
600 |
200 |
400 |
| 800X600X200 |
AutoVision862 |
600 |
800 |
200 |
400 |
| 1000X800X200 |
AutoVision1082 |
2.0+L/200 |
5.0+L/200 |
800 |
1000 |
200 |
300 |
| 1200X1000X200 |
AutoVision12102 |
2.5+L/200 |
5.0+L/200 |
1000 |
1200 |
200 |
300 |
| 1500X1200X200 |
AutoVision15122 |
3.0+L/200 |
5.0+L/200 |
1200 |
1500 |
200 |
300 |
| 1800X1200X200 |
AutoVision18122 |
3.5+L/200 |
5.0+L/200 |
1200 |
1800 |
200 |
200 |
| 2000X1500X200 |
AutoVision20152 |
4.0+L/200 |
5.0+L/200 |
1500 |
2000 |
200 |
200 |
| 2600X1600X200 |
AutoVision26162 |
1600 |
2600 |
200 |
200 |
- Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
Εφαρμογή βιομηχανίας:
Οπτική μηχανή μέτρησης OMM, επίσης γνωστή ως μηχανή μέτρησης όρασης και μηχανή μέτρησης χωρίς επαφή, μηχανή μέτρησης δύο διαστάσεων, μηχανή μέτρησης 2,5 διαστάσεων, με την αναβάθμιση της σύγχρονης βιομηχανικής υψηλής ακρίβειας και της μικροκατασκευαστικής βιομηχανίας, υιοθετεί τη μέθοδο οπτικής μέτρησης εικόνας χωρίς επαφή για γρήγορη και ακριβή μέτρηση. Η μέτρηση των γεωμετρικών διαστάσεων και των γεωμετρικών ανοχών καθίσταται αναπόφευκτη.
Οι οπτικές μηχανές μέτρησης είναι κατάλληλες για όλα τα πεδία εφαρμογής με σκοπό τη μέτρηση συντεταγμένων και χρησιμοποιούνται ευρέως σε μηχανήματα, ηλεκτρονικά, όργανα, υλικό, πλαστικά και άλλες βιομηχανίες. Όπως: καλούπια, βίδες, μέταλλα, αξεσουάρ, καουτσούκ, πλακέτες PCB, ελατήρια, υλικό, ηλεκτρονικά, πλαστικά, αεροπορία, αεροδιαστημική κ.λπ., ξεπερνά τα μειονεκτήματα των παραδοσιακών διαστημομέτρων, μικρομέτρων και προβολέων προφίλ, που είναι μια μηχανή μέτρησης υψηλής ακρίβειας, υψηλής απόδοσης και υψηλής αξιοπιστίας που ενσωματώνει οπτικές, μηχανικές, ηλεκτρονικές και τεχνολογίες επεξεργασίας εικόνας υπολογιστών.
Το αντικείμενο που θα μετρηθεί μεγεθύνεται από το οπτικό σύστημα μεγέθυνσης. Αφού τα χαρακτηριστικά της εικόνας συλλεχθούν από το σύστημα κάμερας CCD και υποβληθούν σε επεξεργασία από αλγόριθμους υπολογιστών και λογισμικού, το περίγραμμα και το σχήμα της επιφάνειας, το μέγεθος, η γωνία και η θέση διαφόρων πολύπλοκων και ακριβών εξαρτημάτων μπορούν να ανιχνευθούν αυτόματα. Μικρο-επιθεώρηση και ποιοτικός έλεγχος. Τα δεδομένα μέτρησης μπορούν να εισαχθούν στο AUTOCAD για να γίνουν ένα πλήρες μηχανικό σχέδιο και μπορούν να δημιουργηθούν έγγραφα σε μορφές DXF, IGS και άλλες, και μπορούν επίσης να εισαχθούν σε λογισμικό στατιστικής ανάλυσης WORD, EXCEL και SPC για τη δημιουργία CPK και διαφόρων στατιστικών αναφορών.
