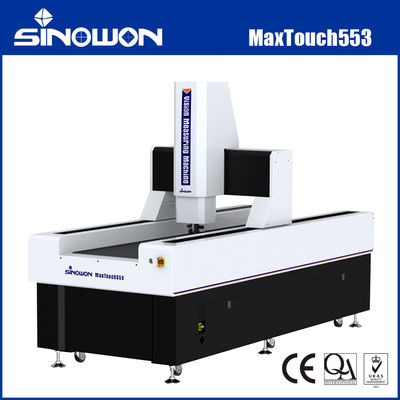

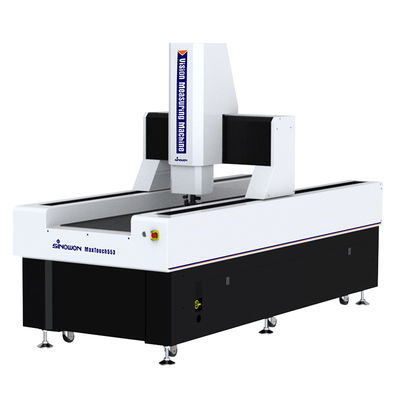

Μηχανή μέτρησης όρασης αυτόματης υψηλής φόρτισης πολλαπλών ανιχνευτών 3D Σειρά MaxTouch553

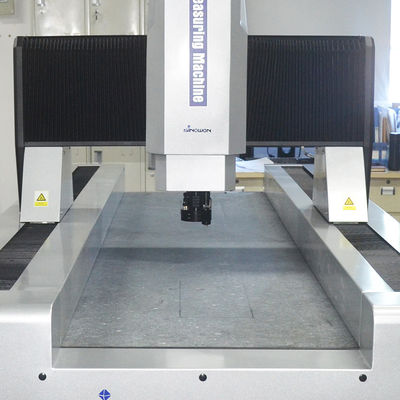

Εισαγωγή ΠροϊόντοςΔομή κινούμενης γέφυρας από γρανίτη, το μετρούμενο τεμάχιο είναι σταθερό;
Η σειρά MaxTouch είναι μια πλήρως αυτόματη μηχανή μέτρησης όρασης τύπου κινούμενης γέφυρας σχεδιασμένη για μετρήσεις υψηλής ακρίβειας και μεγάλου μεγέθους. Υιοθετεί μια δομή τύπου κινούμενης γέφυρας, όπου το αντικείμενο που μετράται παραμένει σταθερό για να εξασφαλίσει την ακρίβεια και τη σταθερότητα της μέτρησης. Είναι κατάλληλο για βιομηχανίες μέτρησης όπως ηλεκτρονικά, ιατρικές συσκευές, LCD, αεροδιαστημική και αεροπορία.
Χαρακτηριστικά Προϊόντος:Δομή κινούμενης γέφυρας από γρανίτη, το μετρούμενο τεμάχιο είναι σταθερό;
- Τετραξονικός έλεγχος CNC αυτόματου κλειστού βρόχου, πλήρως αυτόματη μέτρηση;
- Ινδική βάση και κολόνα από γρανίτη, καλή σταθερότητα;
- Εισαγόμενη γραμμική κλίμακα RSF, η ανάλυση είναι 0,1um, βίδα σφαιριδίων λείανσης και σερβοκινητήρας AC κ.λπ. για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
- Εισαγόμενη έγχρωμη κάμερα HD για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης
- Φακός ζουμ 6,5x υψηλής ανάλυσης με κινητήρα, ακριβής διπλασιασμός και απαιτείται μόνο διόρθωση εικονοστοιχείων;
- Ελεγχόμενη από πρόγραμμα πηγή φωτός επιφάνειας LED 5 δακτυλίων 8 ζωνών, έξυπνη υλοποίηση ρύθμισης φωτεινότητας 256 επιπέδων;
- Ισχυρή λειτουργία και εύκολη λειτουργία λογισμικού iMeasuring για βελτίωση του ποιοτικού ελέγχου;l
- Προαιρετική μονάδα αισθητήρα MCP και λέιζερ. Τα μηχανήματα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.
- Προδιαγραφές:
Εμπόρευμα
| Μηχανή μέτρησης όρασης αυτόματης υψηλής φόρτισης 2.5D |
Μοντέλο |
| Ακρίβεια |
2.0+L/200 |
3.0+L/200 |
2.5+L/200 |
| (500*500)mm |
(500*1600)mm |
(1000*1000)mm |
Διαδρομή άξονα Z |
| 300mm |
Γραμμική κλίμακα άξονα X/Y/Z |
| Ανοιχτός χάρακας πλέγματος, ανάλυση: 0,1um |
Λειτουργία καθοδήγησης |
| Γραμμική ράγα ακριβείας |
Λειτουργία λειτουργίας |
| Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης. |
Ακρίβεια* |
| Άξονας XY: ≤3.0+L/200(um) |
Άξονας Z: ≤4.0+L/200(um) |
|
Επαναληψιμότητα
|
| 5um |
Φωτισμός |
|
Σύστημα
Περίγραμμα
|
Παράλληλος φωτισμός περιγράμματος LED |
0~255 Ρυθμιζόμενος βαθμιαία φωτισμός επιφάνειας LED 5 δακτυλίων 8 τμημάτων |
| Επιφάνεια |
| Σύστημα βίντεο** |
| Έγχρωμη ψηφιακή κάμερα υψηλής ευκρίνειας 1/1,8" |
Φακός αυτόματου ζουμ 6,5X; Οπτική μεγέθυνση: 0,7X~4,5X, Μεγέθυνση βίντεο: 20X~129X (οθόνη 21,5”) |
| Λογισμικό μέτρησης |
| iMeasuring |
Λειτουργικό σύστημα |
| Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit |
Γλώσσα |
| Αγγλικά, Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, μπορούν να προστεθούν και άλλες γλώσσες |
Περιβάλλον εργασίας |
| Θερμοκρασία 20℃±2℃, Εύρος υγρασίας |
<2℃/hr, Υγρασία 30~80%, Δόνηση<0.002g, <15HzΤροφοδοσία |
| AC220V/50Hz; 110V/60Hz |
Διάσταση (ΠxΒxΥ) |
| (1146*1568*1874)mm |
(1146*2759*1874)mm |
(1646*2179*1874)mm |
Μεικτό/Καθαρό Βάρος |
| 2000/1500Kg |
2850/2500Kg |
Σημείωση: |
Σημείωση: |
Το L είναι το μετρούμενο μήκος (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου.
Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
Οπτικό πεδίο (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)
Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με MaxTouch553):
Κατηγορία προϊόντος
| 2.5D |
3D |
Εμπόρευμα |
3D |
Εμπόρευμα |
| Μηχανή μέτρησης όρασης αυτόματης υψηλής φόρτισης 2.5D |
Μηχανή μέτρησης όρασης αυτόματης υψηλής φόρτισης 3D |
Μηχανή μέτρησης όρασης αυτόματης υψηλής φόρτισης 2.5D Laser |
Μηχανή μέτρησης όρασης αυτόματης υψηλής φόρτισης πολλαπλών ανιχνευτών 3D |
Μοντέλο |
| Ακρίβεια |
525-180K |
525-280K |
525-380K |
525-480K |
| A |
B |
C |
D |
Σημασία |
| Αισθητήρας οπτικού φακού ζουμ |
Αισθητήρας φακού ζουμ και αισθητήρας επαφής |
Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ |
Αισθητήρας φακού ζουμ, αισθητήρας επαφής και αισθητήρας λέιζερ |
Αισθητήρας επαφής |
| Χωρίς |
Omron Lazer |
Μονάδα λέιζερ |
Omron Lazer |
Μονάδα λέιζερ |
| Χωρίς |
Omron Lazer |
Omron Lazer |
Έκδοση λογισμικού |
Έκδοση λογισμικού |
| iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Μοντέλα και προδιαγραφές μηχανής μέτρησης όρασης υψηλής φόρτισης: |
Μοντέλο
| Ακρίβεια |
MaxTouch553A |
Ακρίβεια |
MaxTouch553A |
Ακρίβεια |
MaxTouch553A |
| 525-180K |
MaxTouch1653A |
525-180X |
MaxTouch10103A |
525-180N |
MaxTouch553B
|
| 525-280K |
MaxTouch1653B |
525-280X |
MaxTouch10103B |
525-280N |
MaxTouch553C |
| 525-380K |
MaxTouch1653C |
525-380X |
MaxTouch10103C |
525-380N |
MaxTouch553D |
| 525-480K |
MaxTouch1653D |
525-480X |
MaxTouch10103D |
525-480N |
Οδηγός χώρου μέτρησης μηχανής μέτρησης όρασης υψηλής φόρτισης: |
Διαδρομή
| Μοντέλο |
Ακρίβεια |
Διαδρομή άξονα X mm |
Διαδρομή άξονα Y |
mm Πρότυπο άξονα Z |
Διαδρομή mm Μέγιστη προσαρμοσμένη διαδρομή άξονα Z mm |
E1x,y |
| E1z |
500x500x300 |
| MaxTouch553 |
2.0+L/200 |
4.0+L/200 |
1000 |
1600 |
1600 |
400 |
Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. |
| MaxTouch1653 |
3.0+L/200 |
4.0+L/200 |
1000 |
1600 |
300 |
400 |
Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. |
| MaxTouch10103 |
2.5+L/200 |
4.0+L/200 |
1000 |
300 |
300 |
400 |
Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών. |
Συνιστώμενη διαμόρφωση υπολογιστή:
Ο πυρήνας της μηχανής μέτρησης όρασης είναι το σύστημα ελέγχου και το λογισμικό μέτρησης και το σύστημα υπολογιστή είναι ο βασικός φορέας όλων των λειτουργιών, που απαιτεί υψηλή σταθερότητα και συμβατότητα. Διαμορφώστε επιτραπέζιο υπολογιστή Optiplex υψηλής απόδοσης και γνήσιο εξουσιοδοτημένο λειτουργικό σύστημα WIN 10/11 για να λύσετε τις ανησυχίες σας.
Εισαγωγή λογισμικού:
Το λογισμικό iMeasuring είναι ένα επαγγελματικό λογισμικό μέτρησης πολλαπλών αισθητήρων που συνδυάζεται με την εμπειρία δέκα ετών των προγραμματιστών στη βιομηχανία μέτρησης και έρευνας λογισμικού. Η αρχή σχεδιασμού είναι η φιλική λειτουργία, η ισχυρή λειτουργία, η υψηλή ακρίβεια και σταθερότητα, η απλή συντήρηση.
● Εξαιρετικός σχεδιασμός αρχιτεκτονικής λογισμικού και πλήρως αντικειμενοστραφής, για να διασφαλιστεί ότι το λογισμικό είναι σταθερό και αξιόπιστο.
● Υποστήριξη με πολλαπλές γλώσσες, δεν χρειάζεται να εγκαταστήσετε πακέτο γλώσσας και να αλλάξετε το λογισμικό, το οποίο είναι βολικό για τους τοπικούς πελάτες.
● Επαγγελματικό λογισμικό στατιστικής ανάλυσης SPC συνδεδεμένο με λογισμικό μέτρησης, για να συνειδητοποιήσετε ότι τα δεδομένα θα μπορούσαν να εξαχθούν αυτόματα στη βάση δεδομένων SPC χωρίς χειροκίνητη λειτουργία.
● Το ίδιο μοντέλο λογισμικού θα είναι μόνιμα δωρεάν για ενημέρωση, μπορεί να βοηθήσει στη μείωση άλλων προβλημάτων για τον πελάτη.
● Με ισχυρό αλγόριθμο εύρεσης άκρων, ο οποίος μπορεί να βοηθήσει στην απόκτηση της άκρης της σκιάς ή της σκοτεινής εικόνας και να εξασφαλίσει υψηλή ακρίβεια.
● Το λογισμικό θα μπορούσε να αναγνωρίσει και να μετρήσει αυτόματα γραμμή, κύκλο, τόξο και άλλα στοιχεία.
● Βασίζεται σε διαφορετικά στοιχεία και παρέχει πολλαπλές λειτουργίες κατασκευής στοιχείων όπως μετάφραση, περιστροφή, εξαγωγή, συνδυασμοί, παράλληλα, κάθετα, κατοπτρισμός, συμμετρία, διασταύρωση, εφαπτομένη κ.λπ.
● Το λογισμικό έχει λειτουργία ρύθμισης σημείου διακοπής, μπορεί να αλλάξει έξυπνα μεταξύ χειροκίνητης μέτρησης και αυτόματης μέτρησης.
Εφαρμογή βιομηχανίας:
Οπτική μηχανή μέτρησης OMM, επίσης γνωστή ως μηχανή μέτρησης όρασης και μηχανή μέτρησης χωρίς επαφή, μηχανή μέτρησης δύο διαστάσεων, μηχανή μέτρησης 2,5 διαστάσεων, με την αναβάθμιση της σύγχρονης βιομηχανικής υψηλής ακρίβειας και της μικροκατασκευαστικής βιομηχανίας, υιοθετεί τη μέθοδο οπτικής μέτρησης εικόνας χωρίς επαφή για γρήγορη και ακριβή μέτρηση. Η μέτρηση των γεωμετρικών διαστάσεων και των γεωμετρικών ανοχών καθίσταται αναπόφευκτη.
Οι οπτικές μηχανές μέτρησης είναι κατάλληλες για όλα τα πεδία εφαρμογής με σκοπό τη μέτρηση συντεταγμένων και χρησιμοποιούνται ευρέως σε μηχανήματα, ηλεκτρονικά, όργανα, υλικό, πλαστικά και άλλες βιομηχανίες. Όπως: καλούπια, βίδες, μέταλλα, αξεσουάρ, καουτσούκ, πλακέτες PCB, ελατήρια, υλικό, ηλεκτρονικά, πλαστικά, αεροπορία, αεροδιαστημική κ.λπ., ξεπερνά τα μειονεκτήματα των παραδοσιακών παχυμέτρων, μικρομέτρων και προβολέων προφίλ, που είναι μια μηχανή μέτρησης υψηλής ακρίβειας, υψηλής απόδοσης και υψηλής αξιοπιστίας που ενσωματώνει οπτικές, μηχανικές, ηλεκτρονικές και τεχνολογίες επεξεργασίας εικόνας υπολογιστών.

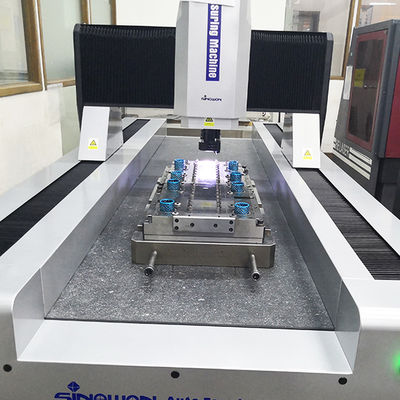

Το αντικείμενο που θα μετρηθεί μεγεθύνεται από το οπτικό σύστημα μεγέθυνσης. Αφού τα χαρακτηριστικά της εικόνας συλλεχθούν από το σύστημα κάμερας CCD και υποβληθούν σε επεξεργασία από αλγόριθμους υπολογιστών και λογισμικού, το περίγραμμα και το σχήμα της επιφάνειας, το μέγεθος, η γωνία και η θέση διαφόρων πολύπλοκων και ακριβών εξαρτημάτων μπορούν να ανιχνευθούν αυτόματα. Μικροεπιθεώρηση και ποιοτικός έλεγχος. Τα δεδομένα μέτρησης μπορούν να εισαχθούν στο AUTOCAD για να γίνουν ένα πλήρες μηχανικό σχέδιο και μπορούν να δημιουργηθούν έγγραφα σε μορφές DXF, IGS και άλλες, και μπορούν επίσης να εισαχθούν στο WORD, EXCEL και λογισμικό στατιστικής ανάλυσης SPC για τη δημιουργία CPK και διαφόρων στατιστικών αναφορών.
