Name: 2.5D σύστημα μέτρησης αυτόματης όρασης με σαρώση λέιζερ υψηλής ακρίβειας μηχανή οπτικής μέτρησης
Brand: Hoyamo and Sinowon Inc
SKU: Οπτικοακουστικό
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 523-380J

Ταξιδεύσεις στον άξονα X/Y: (500*400) χιλιοστά

Ταξίδι στον άξονα Ζ: 200 χλστ

Σκηνογραφία γραμμικής κλίμακας άξονας X/Y/Z: Ανάλυση: 0,1 μm

Ακριβότητα στον άξονα XY: ≤1,8+L/200 (μμ)

Ακρίβεια στον άξονα Z: ≤ 4,0+L/200 (μμ)

Επαναληψιμότητα: 2um

Λογισμικό μέτρησης: iΜέτρηση

Διάσταση(ΠxΒxΥ): (1463*940*1591) mm

Καθαρό βάρος: 780 κιλά

Επισημαίνω:

2.5D Σύστημα μέτρησης αυτόματης όρασης

Σύστημα μέτρησης αυτόματης όρασης με σαρώσεις λέιζερ

Μηχανή οπτικής μέτρησης υψηλής ακρίβειας

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: Οπτικοακουστικό

Έγγραφο: D4 Sinowon AutoVision Serie...a1.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κόντρα πλακέ

Χρόνος παράδοσης: 30 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

2.5D σύστημα μέτρησης αυτόματης όρασης με σαρώση λέιζερ υψηλής ακρίβειας μηχανή οπτικής μέτρησης

Περιγραφή προϊόντων

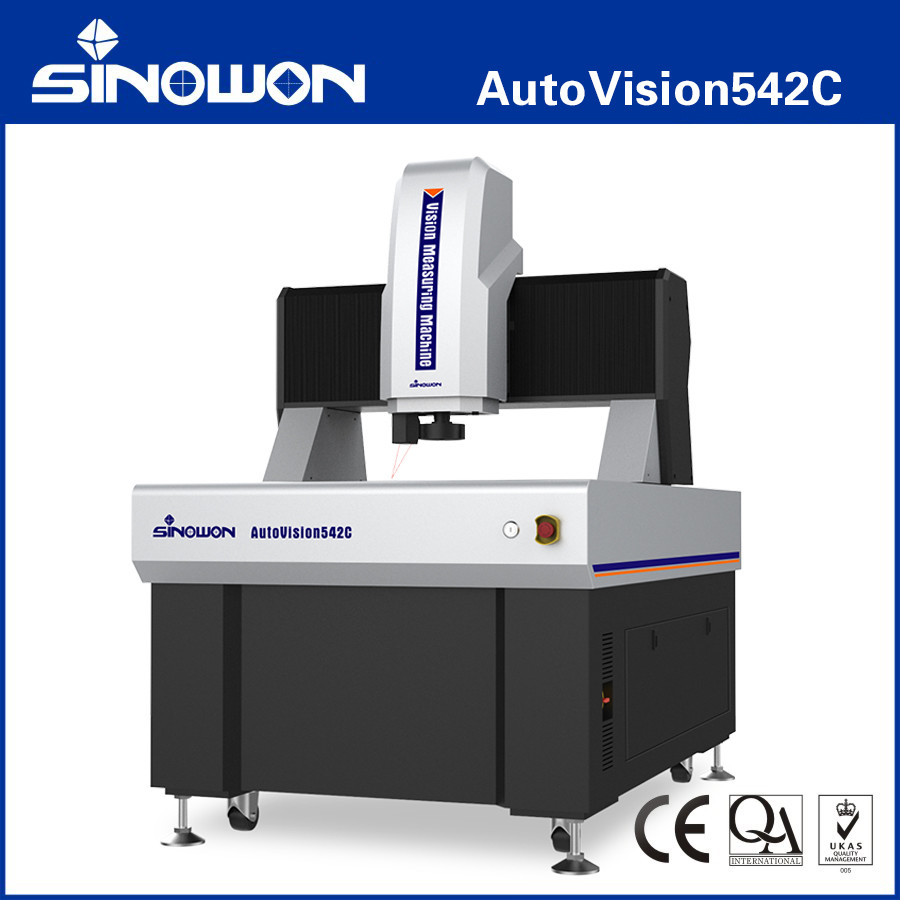

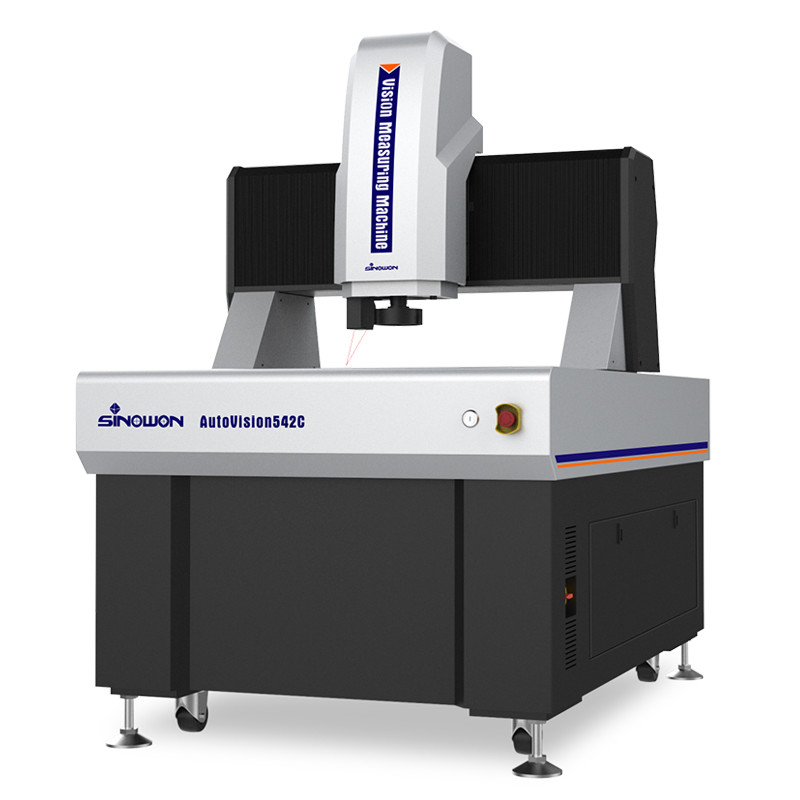

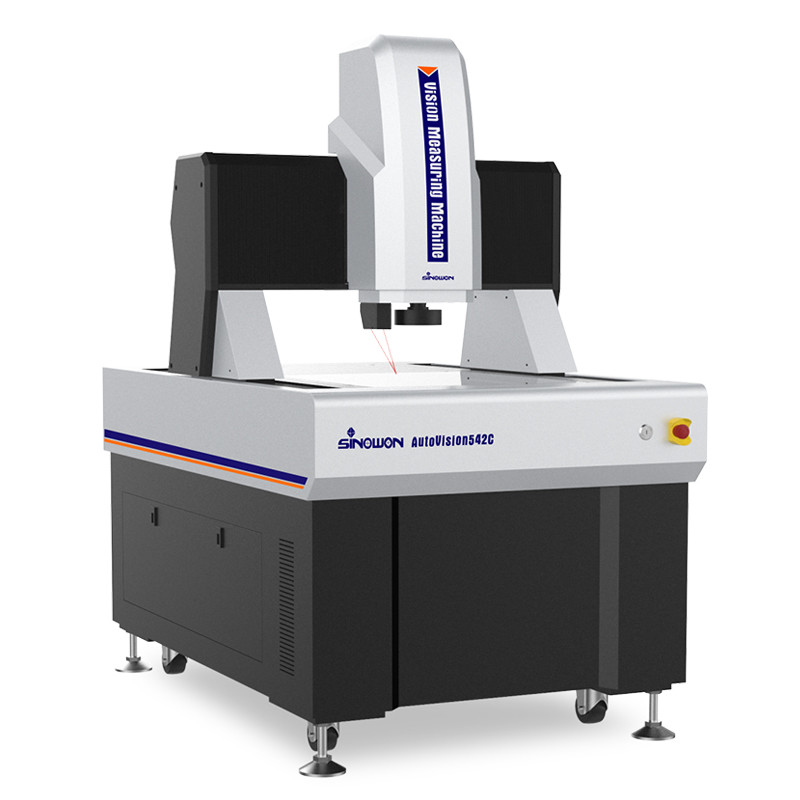

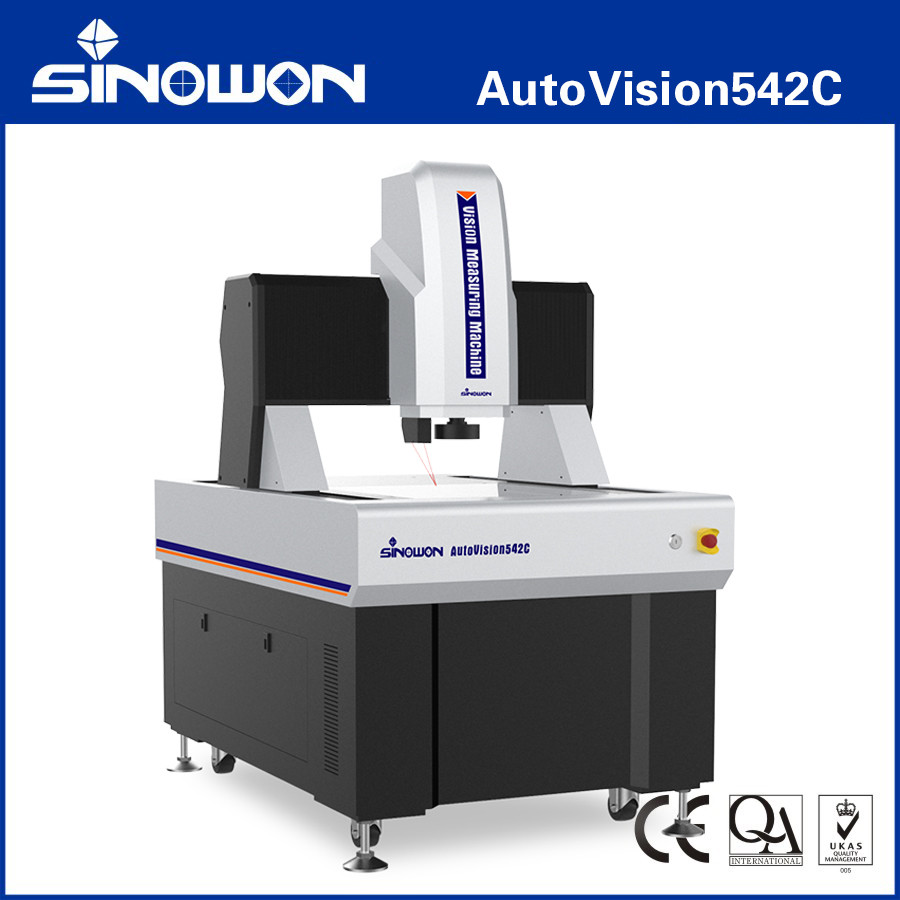

Αυτόματη Μηχανή Μέτρησης με Κινούμενη Γέφυρα Υψηλής Ακρίβειας 2.5D με Σάρωση Laser & ΌρασηΣειρά AutoVision542

2.5D σύστημα μέτρησης αυτόματης όρασης με σαρώση λέιζερ υψηλής ακρίβειας μηχανή οπτικής μέτρησης 0

Εισαγωγή Προϊόντος:

Το AutoVision είναι ένα όργανο μέτρησης εικόνας αυτόματης κίνησης γέφυρας υψηλής ακρίβειας, σχεδιασμένο για μετρήσεις υψηλής ακρίβειας και μεγάλης κλίμακας. Χρησιμοποιώντας δομή κινητής γέφυρας, μετρώντας το σταθερό τεμάχιο εργασίας, εγγυάται την ακρίβεια και τη σταθερότητα της μέτρησης, είναι κατάλληλο για την ηλεκτρονική βιομηχανία, ιατρικά όργανα και συσκευές, μέτρηση LCD και αεροδιαστημικής και άλλων βιομηχανιών.

Χαρακτηριστικά Προϊόντος:Δομή τύπου κινούμενης γέφυρας, το τεμάχιο εργασίας μέτρησης είναι σταθερό;l

Τετραξονικός CNC πλήρως αυτόματος έλεγχος κλειστού βρόχου, αυτόματη μέτρηση;l
Βάση και κολώνα από ινδικό μάρμαρο, καλή σταθερότητα;l
Εισαγόμενη γραμμική κλίμακα RSF, η ανάλυση είναι 0,1um, βίδα σφαιριδίων λείανσης και σερβοκινητήρας AC κ.λπ. για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
Εισαγόμενη έγχρωμη κάμερα HD για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης;
Μοτέρ φακός ζουμ υψηλής ανάλυσης 8,3x, ακριβής διπλασιασμός και διόρθωση pixel μόνο μία φορά;
Με προγραμματιζόμενο επιφανειακό LED Cold Illumination 5 δακτυλίων 8 τμημάτων και περιγραμμικό LED παράλληλο φωτισμό και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στα 8 τμήματα;
Ισχυρή λειτουργία και εύκολη λειτουργία iMeasuring Software για την ενίσχυση του ποιοτικού ελέγχου;
Προαιρετική μονάδα αισθητήρα MCP και λέιζερ. Τα μηχανήματα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.
Προδιαγραφές:

Εμπόρευμα

2.5D Αυτόματη Όραση		Μοντέλο
Ακρίβεια		1.8+L/200	400	500	600
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Διαδρομή άξονα Z
200mm		Γραμμική κλίμακα άξονα X/Y/Z
Ευρωπαϊκή γραμμική κλίμακα Ανάλυση: 0,1um		Λειτουργία καθοδήγησης
Γραμμικός οδηγός ακριβείας P-Class, οδηγός διπλής τροχιάς διπλού ρυθμιστικού		Λειτουργία λειτουργίας
Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης		Ακρίβεια*
Άξονας XY: ≤1.8+L/200(um)		Άξονας Z: ≤4.0+L/200(um)
		Επαναληψιμότητα
2um		Φωτισμός
Σύστημα Περίγραμμα	LED παράλληλος φωτισμός περιγράμματος	0~255 Αβαθμιδωτά ρυθμιζόμενος επιφανειακός φωτισμός LED 5 δακτυλίων 8 τμημάτων
		Επιφάνεια
	Σύστημα βίντεο**
Έγχρωμη ψηφιακή κάμερα υψηλής ευκρίνειας 1/1,8"		Μοτέρ φακός ζουμ 8,3X Οπτική μεγέθυνση: 0,6X~5,0X; Μεγέθυνση βίντεο: 20X~170X (οθόνη 21”)
		Λογισμικό μέτρησης
iMeasuring		Λειτουργικό σύστημα
Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit		Γλώσσα
Αγγλικά, Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, άλλες γλώσσες μπορούν να προστεθούν		Περιβάλλον εργασίας
Θερμοκρασία 20℃±2℃, αλλαγή θερμοκρασίας		<1℃/Hr; υγρασία 30%~80%RH; δόνηση<0.02g's, ≤15HzΤροφοδοσία
AC220V/50Hz; 110V/60Hz		Διάσταση (ΠxΒxΥ)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Μέγεθος συσκευασίας (ΠxΒxΥ)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Καθαρό βάρος
650Kg		780Kg	1380Kg	2000Kg	Σημείωση:

Το L είναι το μετρούμενο μήκος (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου εργασίας.

Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

Οπτικό πεδίο (mm) = (διαγώνιος*Οριζόντιος*Κάθετος)

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoVision542):

Κατηγορία προϊόντος

2.5D	3D	Εμπόρευμα	3D	Εμπόρευμα
2.5D Αυτόματη Όραση	Μηχανή μέτρησης Μοντέλο	2.5D Αυτόματη Μηχανή Μέτρησης με Σάρωση Laser & Όραση	3D Αυτόματη Πολυαισθητηριακή	Μηχανή μέτρησης Μοντέλο
Ακρίβεια	523-180J	523-280J	523-380J	523-480J
A	B	C	D	Σημασία
Αισθητήρας οπτικού φακού ζουμ	Αισθητήρας φακού ζουμ και αισθητήρας ανιχνευτή επαφής	Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ	Αισθητήρας φακού ζουμ, αισθητήρας ανιχνευτή επαφής και αισθητήρας λέιζερ	Ανιχνευτής επαφής
Χωρίς	Omron Lazer	Μονάδα λέιζερ	Omron Lazer	Μονάδα λέιζερ
Χωρίς	Omron Lazer	Omron Lazer	Έκδοση λογισμικού	Έκδοση λογισμικού
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Μοντέλα και προδιαγραφές αυτόματης μηχανής μέτρησης όρασης με κινούμενη γέφυρα:

Μοντέλο

Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Μοντέλο
Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Μοντέλο
Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A	Ακρίβεια	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Οδηγός χώρου μέτρησης αυτόματης μηχανής μέτρησης όρασης με κινούμενη γέφυρα:

Διαδρομή

Μοντέλο	Ακρίβεια	Διαδρομή άξονα X mm		Διαδρομή άξονα Y mm	Τυπική διαδρομή άξονα Z mm	Μέγιστη διαδρομή άξονα Z mm	Προσαρμοσμένη διαδρομή mm E1x,y
Μοντέλο	Ακρίβεια	E1z	300X400X200	Διαδρομή άξονα Y mm	Τυπική διαδρομή άξονα Z mm	Μέγιστη διαδρομή άξονα Z mm	Προσαρμοσμένη διαδρομή mm E1x,y
SinoVision342	1.2+L/200	3.0+L/200	5.0+L/200	1000X800X200	1800X1200X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
SinoVision452	500			600	1000X800X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
SinoVision562	600			800	600	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision432	1.8+L/200	4.0+L/200	5.0+L/200	1800X1200X200	1000X800X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision542	400			1000X800X200	600	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision652	500			600	800	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision862	600			800	1000	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
AutoVision1082	2.0+L/200	5.0+L/200	1500	1000	1200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
AutoVision12102	2.5+L/200	5.0+L/200	1500	1200	1800	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
AutoVision15122	3.0+L/200	5.0+L/200	1500	1800	2000	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
AutoVision18122	3.5+L/200	5.0+L/200	1500	1800	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoVision26162	1600	5.0+L/200	1500	2600	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.

2.5D σύστημα μέτρησης αυτόματης όρασης με σαρώση λέιζερ υψηλής ακρίβειας μηχανή οπτικής μέτρησης 1
