Name: Αυτόματη μηχανή μέτρησης όρασης κινητής γέφυρας Σύστημα μέτρησης όρασης 3D
Brand: Hoyamo and Sinowon Inc
SKU: Αυτομέτρηση 432B
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 523-220H

Ταξιδεύσεις στον άξονα X/Y: (400*300)mm

Ταξίδι στον άξονα Ζ: 200 χλστ

Σκηνογραφία γραμμικής κλίμακας άξονας X/Y/Z: Ανάλυση: 0,1 μm

Ακριβότητα στον άξονα XY: ≤2,5+L/200 (μμ)

Ακρίβεια στον άξονα Z: ≤ 5,0+L/200 (μμ)

Επαναληψιμότητα: 2um

Λογισμικό μέτρησης: iΜέτρηση

Διάσταση(ΠxΒxΥ): (1195*832*1579) mm

Καθαρό βάρος: 650 κιλά

Επισημαίνω:

Μηχανή μέτρησης όρασης 3D κινητής γέφυρας

Αυτόματη μηχανή μέτρησης όρασης κινητής γέφυρας

Αυτόματο σύστημα μέτρησης 3D όρασης

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: Αυτομέτρηση 432B

Έγγραφο: D4 Sinowon AutoMea Series M...a1.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κόντρα πλακέ

Χρόνος παράδοσης: 30 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

Αυτόματη μηχανή μέτρησης όρασης κινητής γέφυρας Σύστημα μέτρησης όρασης 3D

Περιγραφή προϊόντων

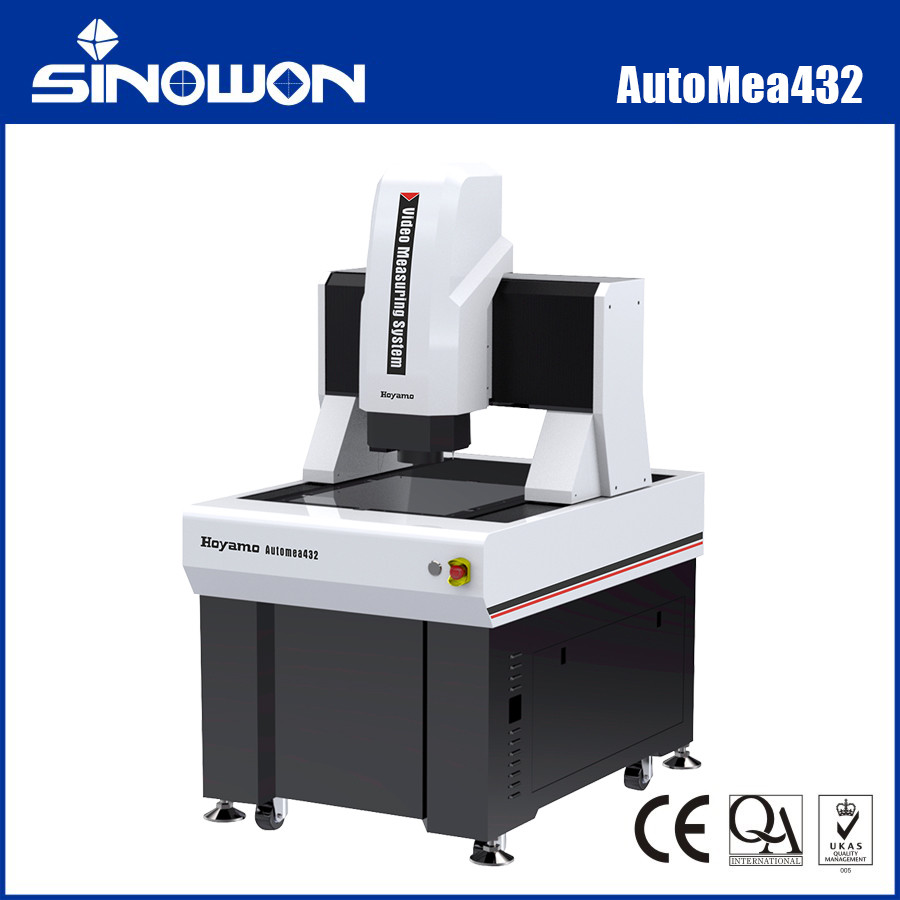

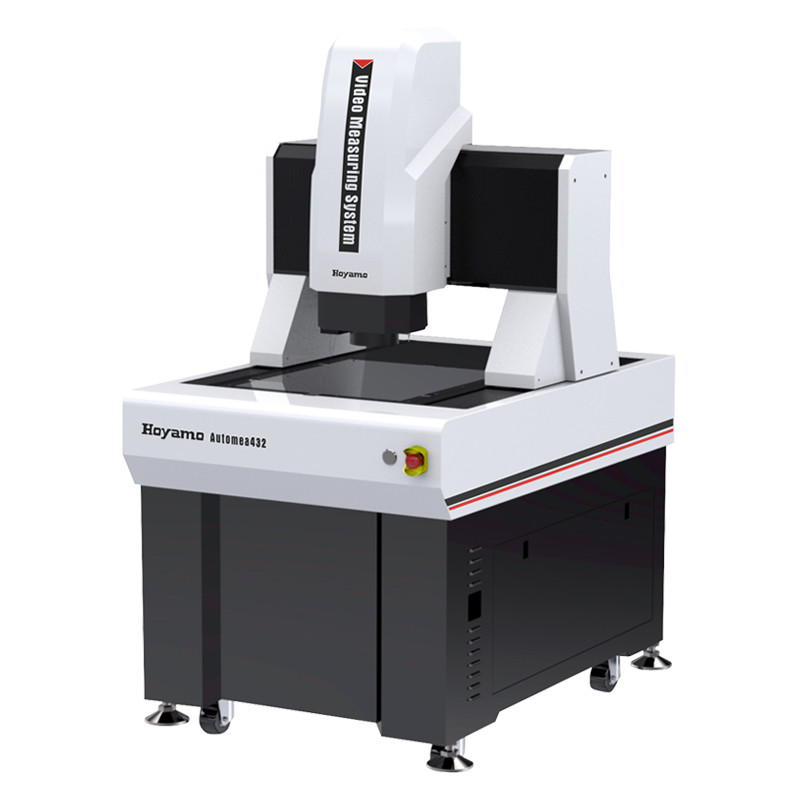

Σύστημα Μέτρησης Επαφής & Βίντεο 3D Moving Bridge Automatic Σειρά Automea432

Αυτόματη μηχανή μέτρησης όρασης κινητής γέφυρας Σύστημα μέτρησης όρασης 3D 0

Εισαγωγή προϊόντος:

Το Automea είναι ένα πλήρως αυτόματο όργανο μέτρησης όρασης τύπου κινούμενης γέφυρας που έχει σχεδιαστεί για μετρήσεις υψηλής ακρίβειας και μεγάλου μεγέθους. Υιοθετεί μια δομή κινούμενης γέφυρας, όπου το μετρούμενο τεμάχιο παραμένει σταθερό για να εξασφαλίσει την ακρίβεια και τη σταθερότητα της μέτρησης. Είναι κατάλληλο για μέτρηση σε βιομηχανίες όπως ηλεκτρονικά, ιατρικός εξοπλισμός, LCD, αεροδιαστημική και αεροπορία.

Χαρακτηριστικά προϊόντος:Δομή κινούμενης γέφυρας με σταθερό τεμάχιο;

Τετραξονικός CNC πλήρως αυτόματος έλεγχος κλειστού βρόχου για πλήρως αυτόματη μέτρηση;
Βάση και εγκάρσια δοκός από μάρμαρο για σταθερότητα και αξιοπιστία;
Χάρακας πλέγματος γυαλιού υψηλής ακρίβειας 0,5μm για υψηλή ακρίβεια και σταθερότητα;
Γραμμικός οδηγός ακριβείας, βίδα σφαιρών γείωσης και σερβοκινητήρας AC για να εξασφαλιστεί η σταθερότητα της ακρίβειας τοποθέτησης του συστήματος κίνησης του μηχανήματος;
Έγχρωμη κάμερα υψηλής ανάλυσης για την κάλυψη των απαιτήσεων καθαρής παρατήρησης και σταθερής μέτρησης;
Φακός υψηλής ευκρίνειας 6,5X για ακριβές αυτόματο ζουμ με βαθμονόμηση ενός εικονοστοιχείου;
Προγραμματιζόμενο σύστημα φωτός επιφάνειας LED 5 δακτυλίων 8 ζωνών και παράλληλο σύστημα φωτός περιγράμματος LED για έξυπνη ρύθμιση φωτεινότητας 256 επιπέδων;
Συνοδεύεται από λογισμικό αυτόματης μέτρησης εικόνας iMeasuring, ισχυρό και εύκολο στη χρήση;
Οι προαιρετικές διαμορφώσεις περιλαμβάνουν αισθητήρες αφής, αισθητήρες λέιζερ και προσαρμογή πελατών σύμφωνα με τις απαιτήσεις.
Προδιαγραφές:

Εμπόρευμα

Σύστημα αυτόματης μέτρησης βίντεο 2.5D		mea SeriesΜοντέλο
Ακρίβεια		AutoMea542	AutoMea652	AutoMea862	Διαδρομή άξονα X/Y
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Διαδρομή άξονα Z
200mm		Γραμμική κλίμακα 3 αξόνων X/Y/Z
Χάρακας πλέγματος γυαλιού, ανάλυση: 0,5um		Λειτουργία καθοδήγησης
Γραμμική ράγα οδηγού ακριβείας, διπλή διαδρομή με διπλή καθοδήγηση ρυθμιστικού		Λειτουργία λειτουργίας
Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης.		Ακρίβεια*
Άξονας XY:≤2.5+L/200(um)		Άξονας Z:≤5.0+L/200(um)
		Επαναληψιμότητα
2um		Φωτισμός
Σύστημα Περίγραμμα	Παράλληλος φωτισμός περιγράμματος LED	0~255 Αβαθμιαία ρυθμιζόμενος φωτισμός επιφάνειας LED 5 δακτυλίων 8 τμημάτων
		Επιφάνεια
	Σύστημα βίντεο**
1/2.9” Ψηφιακή έγχρωμη κάμερα υψηλής ευκρίνειας		Φακός ζουμ 6,5X Manual; Οπτική μεγέθυνση: 0,7X-4,5X, Μεγέθυνση βίντεο: 26X~172X (οθόνη 21,5“)
		Λογισμικό μέτρησης
iMeasuring		Λειτουργικό σύστημα
Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit		Γλώσσα
Αγγλικά, Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, μπορούν να προστεθούν και άλλες γλώσσες		Περιβάλλον εργασίας
Θερμοκρασία 20℃±2℃, αλλαγή θερμοκρασίας		<1℃/Hr; υγρασία 30%~80%RH; δόνηση<0.02g's, ≤15Hz.Παροχή ηλεκτρικού ρεύματος
220V/50Hz/10A		Διάσταση (ΠxΒxΥ)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Μέγεθος συσκευασίας (ΠxΒxΥ)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Καθαρό βάρος
650Kg		780Kg	1380Kg	2000Kg	Σημείωση:

Το L είναι το μετρούμενο μήκος (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του τεμαχίου.

Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

Πεδίο όρασης (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoMea432):

Κατηγορία προϊόντος

2.5D	3D	Εμπόρευμα	3D	Εμπόρευμα
Σύστημα αυτόματης μέτρησης βίντεο 2.5D	Σύστημα μέτρησης επαφής & βίντεο 3D Automatic	Σύστημα αυτόματης σάρωσης λέιζερ & βίντεο 2.5D	3D Automatic Multisensory	Μηχανή μέτρησης Μοντέλο
Ακρίβεια	523-120H	523-220H	523-320H	523-420H
A	B	C	D	Σημασία
Αισθητήρας οπτικού φακού ζουμ	Αισθητήρας φακού ζουμ και αισθητήρας αισθητήρα επαφής	Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ	Αισθητήρας φακού ζουμ, αισθητήρας αισθητήρα επαφής και αισθητήρας λέιζερ	Αισθητήρας επαφής
Χωρίς	Omron Lazer	Μονάδα λέιζερ	Omron Lazer	Μονάδα λέιζερ
Χωρίς	Omron Lazer	Omron Lazer	Έκδοση λογισμικού	Έκδοση λογισμικού
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Moving Bridge Automatic

Μοντέλα και προδιαγραφές συστήματος μέτρησης βίντεο: Μοντέλο

Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A
523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L	Automea432B
523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L	Automea432C
523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L	Automea432D
523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L	Μοντέλο
Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A
523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q	Automea1082B
523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q	Automea1082C
523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q	Automea1082D
523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q	Μοντέλο
Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A	Ακρίβεια	Automea26162A
523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R	Πίνακας οδηγού χώρου μέτρησης συστήματος αυτόματης μέτρησης βίντεο Moving Bridge:

Διαδρομή

Μοντέλο	Ακρίβεια	Διαδρομή άξονα X mm		Διαδρομή άξονα Y	mm Τυπική διαδρομή άξονα Z mm	Μέγιστη προσαρμοσμένη διαδρομή άξονα Z mm	E1x,y
Μοντέλο	Ακρίβεια	E1z	400X300X200	Διαδρομή άξονα Y	mm Τυπική διαδρομή άξονα Z mm	Μέγιστη προσαρμοσμένη διαδρομή άξονα Z mm	E1x,y
Automea432	2.5+L/200	5.0+L/200	1500	1800X1200X200	1000X800X200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
Automea542	400			1000X800X200	600	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
Automea652	500			600	800	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
Automea862	600			800	1000	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1000X800X200
Automea1082	3.0+L/200	5.0+L/200	1500	1000	1200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
Automea12102	3.5+L/200	5.0+L/200	1500	1200	1800	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
Automea15122	4.0+L/200	5.0+L/200	1500	1800	2000	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	1800X1200X200
Automea18122	4.5+L/200	5.0+L/200	1500	1800	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
Automea20152	5.0+L/200	1500	1500	2000	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
Automea26162	1600	1500	1500	2600	200	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
