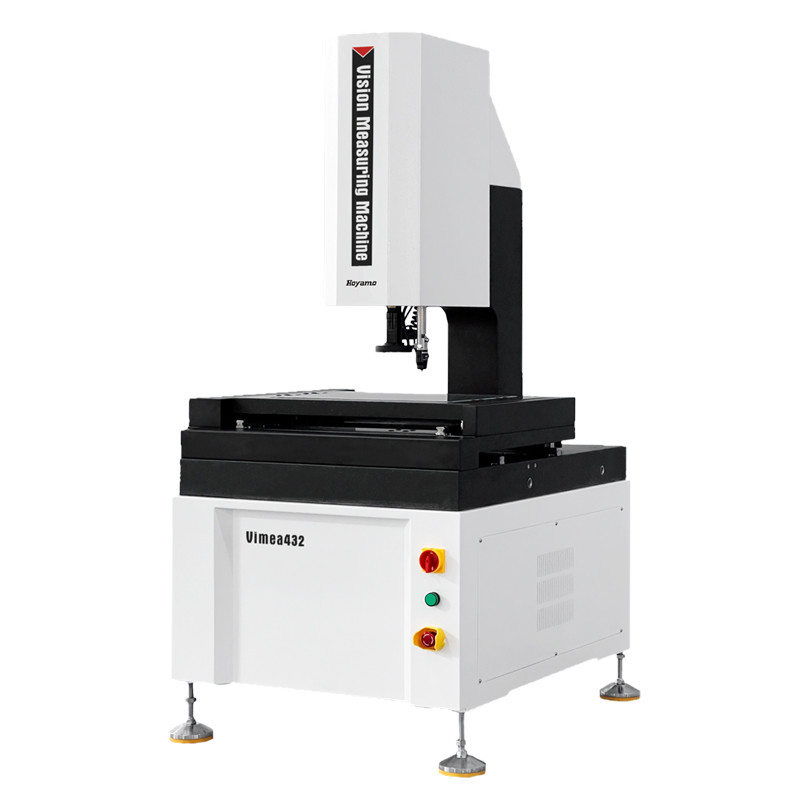

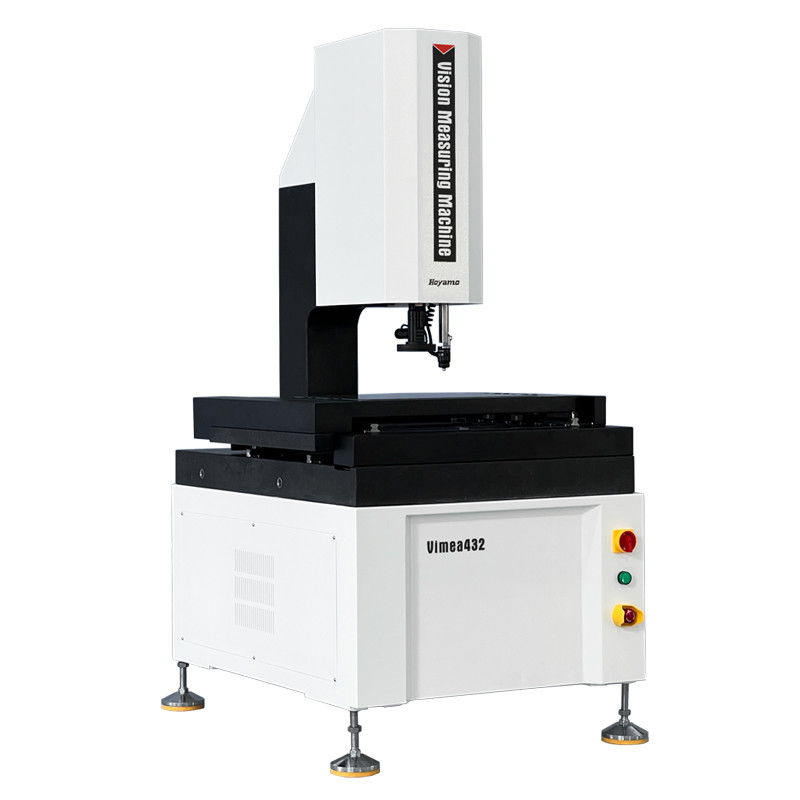

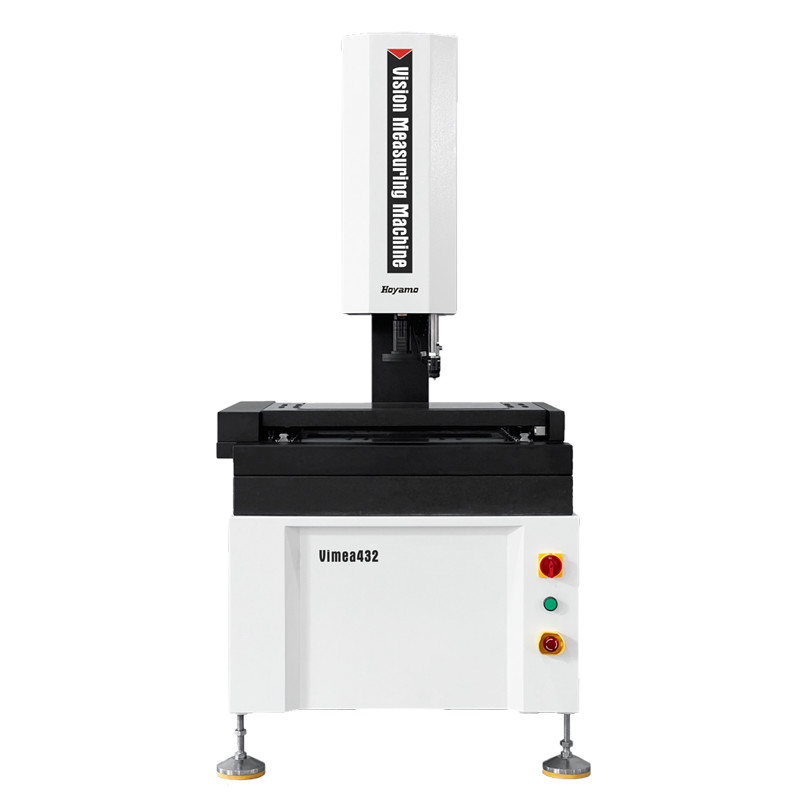

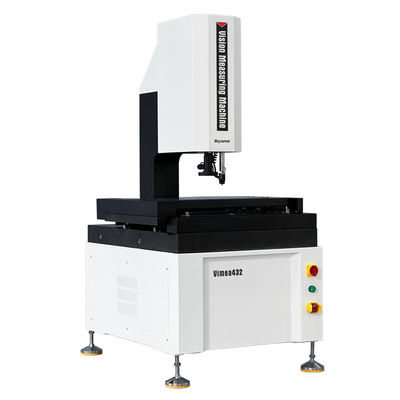

Συστήματα αυτόματης μέτρησης με βίντεο V4-VimeaΣειρά
Χαρακτηριστικά του προϊόντος:
1.XYZ Τριάξονας αυτόματος CNC έλεγχος ακρίβειας, ακριβής τοποθέτηση·
2.Γρανίτικη βάση και πυλώνας, καλή σταθερότητα.
3.Οι ακριβείς γραμμικοί οδηγοί, οι στροφές σφαιρίδας και οι κινητήρες AC, κλπ., εξασφαλίζουν την ακρίβεια και τη σταθερότητα του συστήματος κίνησης.
4.0.5μm υψηλής ακρίβειας σχάρα για τη διασφάλιση της ακρίβειας τοποθέτησης και της ακρίβειας μέτρησης του συστήματος·
5.Ψηφιακή κάμερα υψηλής ανάλυσης για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης·
6.6.5X οπτικός φακός υψηλής ευκρίνειας, ακριβής ζουμ, διόρθωση των εικονοστοιχείων μία φορά·
7Το σύστημα φωτισμού επιφάνειας LED 5 δακτυλίων 8 περιοχών και το παράλληλο σύστημα φωτισμού διαγράμματος LED που ελέγχεται από πρόγραμμα πραγματοποιούν ευφυή ρύθμιση φωτεινότητας 256 επιπέδων.
8Το αυτόματο λογισμικό μέτρησης Vision iMeasuring με ισχυρές λειτουργίες και εύκολο στη λειτουργία.
Προδιαγραφές:
| Εμπορεύματα |
Σύστημα αυτόματης μέτρησης με βίντεο με ανυψωτήρα σειρά V4-Vimea |
| Σχήμα |
V4-Vimea-322 |
V4-Vimea-432 |
V4-Vimea-542 |
| Ταξιδεύσεις στον άξονα X/Y |
(300*200) mm |
(400*300) mm |
(500*400) χιλιοστά |
| Ταξίδι στον άξονα Ζ |
200 χιλιοστά |
| Χ/Υ/Ζ 3 άξονας γραμμική κλίμακα ((mm) |
Λεπτομετρική ανάλυση:0.5um |
| Τρόπος καθοδήγησης |
Υψηλής ακρίβειας γραμμικός οδηγός, διπλής γραμμής διπλός οδηγός διαδρόμου |
| Τρόπος λειτουργίας |
Διοικητής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης |
| Ακριβότητα* |
Άξονας XY:≤2,5+L/200 ((um) |
| Άξονας Z:≤5,0+L/200 ((um) |
| Επαναληψιμότητα |
2μ |
|
Φωτισμός
Σύστημα.
|
Σύνορο |
Φωτισμός παράλληλου διαγράμματος LED |
| Επιφάνεια |
0~255 Δυνατότητα ρύθμισης χωρίς βήματα 5 δακτυλίων 8 διαίρεσης LED επιφανειακό φωτισμό |
| Σύστημα βίντεο** |
Ψηφιακή κάμερα υψηλής ανάλυσης |
| 6.5X χειροκίνητος φακού ζουμ, οπτική μεγέθυνση:0.7X-4.5X, Μεγέθυνση βίντεο: 28X~180X |
| Λογισμικό μέτρησης |
iΜέτρηση |
| Σύστημα λειτουργίας |
Υποστήριξη λειτουργικού συστήματος WIN 10/11-32/64 |
| Γλώσσα |
Αγγλικά, απλοποιημένο κινέζικο, παραδοσιακό κινέζικο, προαιρετικές εκδόσεις σε άλλες γλώσσες |
| Εργασιακό περιβάλλον |
Θερμοκρασία 20°C±2°C, αλλαγή θερμοκρασίας <1°C/Hr, υγρασία 30%~80%RH, δονήσεις <0,02g, ≤15Hz. |
| Ηλεκτρική τροφοδοσία |
220V/50Hz/10A |
| Δυνατότητα φόρτωσης |
25Kg ~ 50Kg |
| Διάσταση ((WxDxH) |
(789*636*1640) χιλιοστά |
(961*747*1640) χιλιοστά |
121*860*1690) χιλιοστά |
| Μέγεθος συσκευασίας ((WxDxH)) |
(1040*900*1900) χιλιοστά |
(1140*1000*1900) mm |
(1260*1100*1900) χιλιοστά |
| Ακαθάριστο/καθαρό βάρος |
200 κιλά |
320 κιλά. |
505 κιλά |
Σημείωση:
Το L είναι το μέτριο μήκος ((mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του εργαστηρίου.
Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
0Ο στόχος 5X ή 2X είναι προαιρετικός ανάλογα με τις ανάγκες.

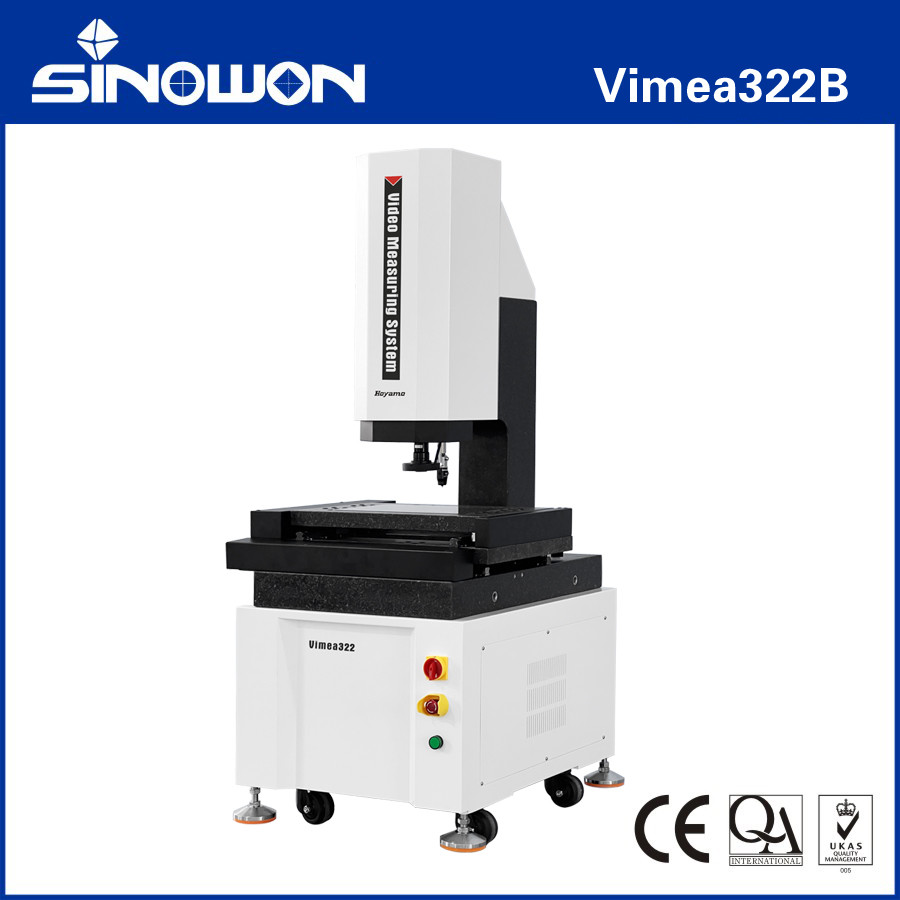

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (παράδειγμα με V4-Vimea-322):
| Κατηγορία προϊόντων |
2.5D |
3D |
2.5D |
3D |
| Εμπορεύματα |
2.5D αυτόματο σύστημα μέτρησης με βίντεο |
Τριδιάστατο αυτόματο
Σύστημα μέτρησης επαφής και βίντεο
|
2.5D αυτόματο
Σύστημα μετρήσεων λέιζερ και βίντεο
|
3D αυτόματη πολυαισθητική
Μηχανή μέτρησης
|
| Σχήμα |
V4-Vimea-322A |
V4-Vimea-322B |
V4-Vimea-322C |
V4-Vimea-322D |
| Τύπος |
Α |
Β |
Γ |
D |
| Σημασία |

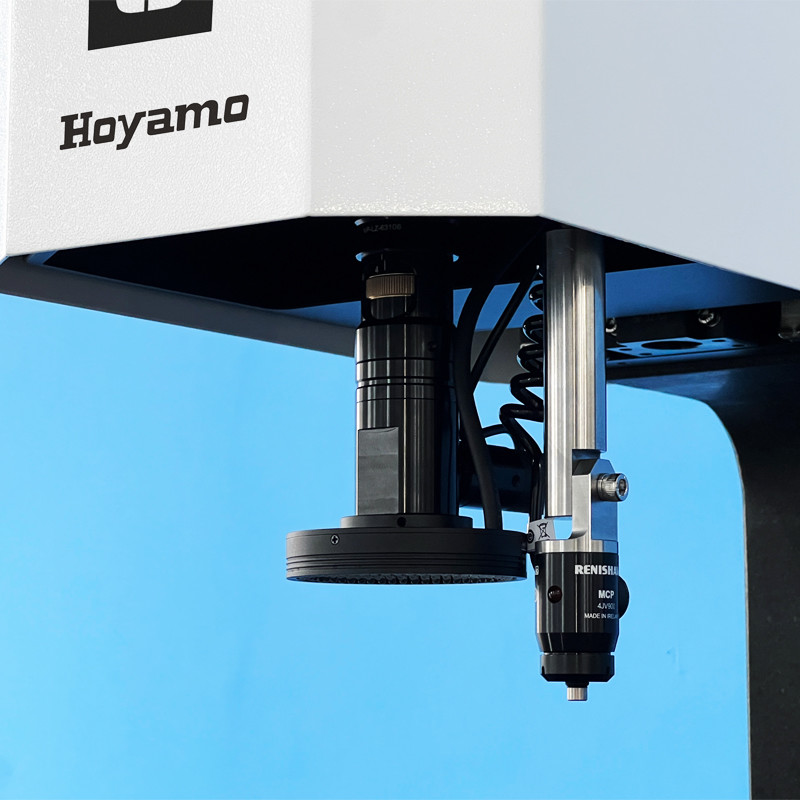

Οπτικός αισθητήρας φακού με ζουμ |
Αισθητήρας φακού ζουμ και αισθητήρας επαφής με ανιχνευτή |
Αισθητήρας φακού με ζουμ και αισθητήρας λέιζερ |
Αισθητήρας φακού ζουμ, αισθητήρας επαφής με ανιχνευτή και αισθητήρας λέιζερ |
| Επικοινωνία με ανιχνευτή |
Χωρίς |
Εφαρμογή του MCP-Kit1 |
Χωρίς |
Εφαρμογή του MCP-Kit1 |
| Μοντέλο λέιζερ |
Χωρίς |
Χωρίς |
Λέιζερ Omron |
Λέιζερ Omron |
| Έκδοση λογισμικού |
iΜέτρηση4.1 |
iΜέτρηση4.2 |
Μετρώντας5.0 |
Μετρώντας5.1 |
Προγράμματα και προδιαγραφές αυτοματοποιημένου συστήματος μέτρησης με βίντεο με ανυψωτήρα:
| Σχήμα |
Κωδικός# |
Σχήμα |
Κωδικός# |
Σχήμα |
Κωδικός# |
| V4-Vimea-322A |
524-120G |
V4-Vimea-432A |
524-120H |
V4-Vimea-542A |
524-120J |
| V4-Vimea-322B |
524-220G |
V4-Vimea-432B |
524-220H |
V4-Vimea-542B |
524-220J |
| V4-Vimea-322C |
524-320G |
V4-Vimea-432C |
524-320H |
V4-Vimea-542C |
524-320J |
| V4-Vimea-322D |
524-420G |
V4-Vimea-432D |
524-420H |
V4-Vimea-542D |
524-420J |
Διάλογος οδηγιών ταξιδιού για το σύστημα αυτόματης μέτρησης με βίντεο με ανυψωτικό:
| Ταξίδια |
Σχήμα |
Ακριβότητα |
Ταξίδι στον άξονα Χ
χμ
|
Ταξίδια YAxis
χμ
|
Ζ άξονας Τυπική μετακίνηση
χμ
|
Ζ-άξονας Μέγιστη προσαρμοσμένη διαδρομή
χμ
|
| E1x,y |
Ε1z |
| 300x200x200 |
V4-Vimea-322 |
2.5+L/200 |
5.0+L/200 |
300 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
250 χιλιοστά |
| 400x300x200 |
V4-Vimea-432 |
2.5+L/200 |
5.0+L/200 |
400 χιλιοστά |
300 χιλιοστά |
200 χιλιοστά |
300 χιλιοστά |
| 500x400x200 |
V4-Vimea-542 |
2.5+L/200 |
5.0+L/200 |
500 χιλιοστά |
400 χιλιοστά |
200 χιλιοστά |
400 χιλιοστά |
