Name: 3 άξονες Σύστημα μέτρησης άμεσης όρασης Κάντιλειβερ Αυτοματοποιημένο εξοπλισμό μέτρησης
Brand: Hoyamo and Sinowon Inc
SKU: IVS-542C
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 502-320J

Ταξιδεύσεις στον άξονα X/Y: (500*400) χιλιοστά

Διάσταση (WxDxH): (1437*940*1664) χιλιοστά

Βάρος: 750 κιλά

Ταξίδι στον άξονα Ζ: 200 χιλιοστά

Άξονας X/Y/Z-3 Γραμμικές κλίμακες: Εισαγόμενη γραμμική ανάλυση κλίμακας: 0,5 μm

Χωρητικότητα φορτίων: < 25Kg

Λογισμικό μέτρησης: Γεωμεία

Επισημαίνω:

Σύστημα μέτρησης άμεσης όρασης 3 άξων

Αυτόματο σύστημα μέτρησης άμεσης όρασης

Συσκευές αυτόματης μέτρησης με ανυψωτήρα

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: IVS-542C

Έγγραφο: D4 Sinowon iVS Series Canti...a1.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Πλακέτο

Χρόνος παράδοσης: 30 εργάσιμες μέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

3 άξονες Σύστημα μέτρησης άμεσης όρασης Κάντιλειβερ Αυτοματοποιημένο εξοπλισμό μέτρησης

Περιγραφή προϊόντων

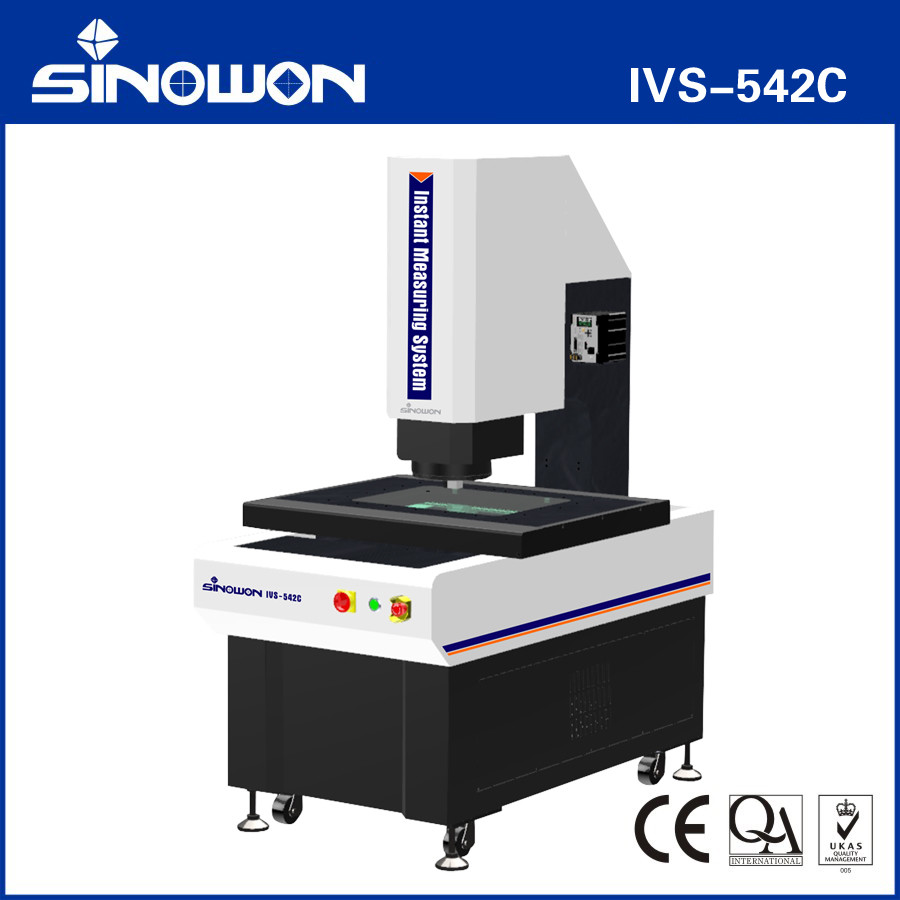

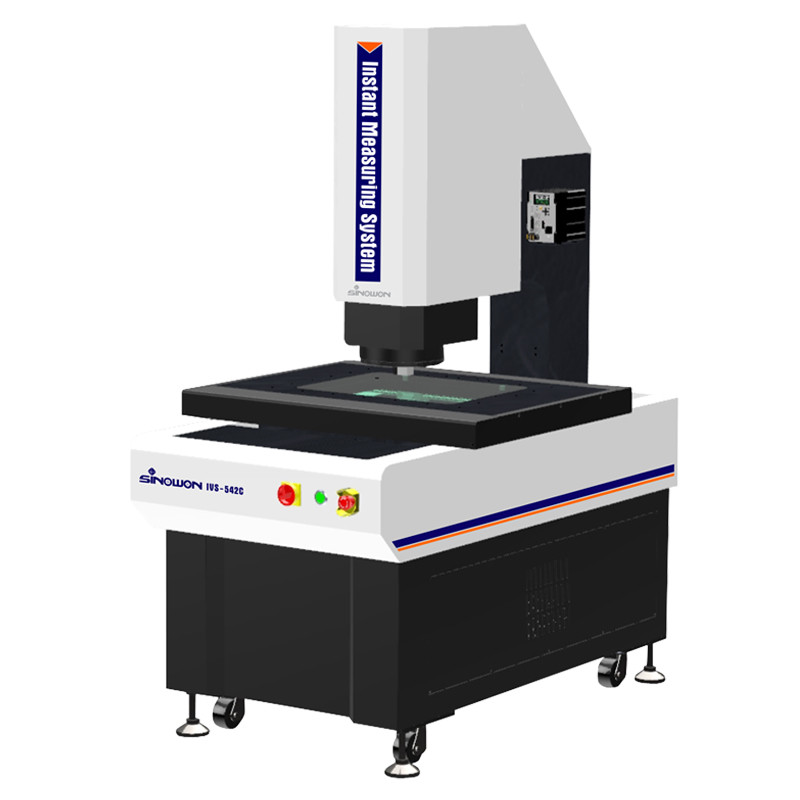

Σύστημα μέτρησης άμεσης όρασης Cantilever IVS-542C

3 άξονες Σύστημα μέτρησης άμεσης όρασης Κάντιλειβερ Αυτοματοποιημένο εξοπλισμό μέτρησης 0

Εισαγωγή προϊόντος:

Η σειρά IVS είναι μια πλήρως αυτόματη μηχανή μέτρησης άμεσης όρασης cantilever με σύστημα φακών διπλής μεγέθυνσης που αναπτύχθηκε για μέτρηση GD&T με τριών αξόνων αυτόματο μηχανοκίνητο έλεγχο. Είναι εξοπλισμένο με αυτόματη εστίαση, αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση διαμόρφωσης υλικού και λογισμικού για να κάνει τη μέτρηση γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.

Χαρακτηριστικά προϊόντος:Εξοπλισμένο με κάμερα 20 εκατομμυρίων pixel και διπλό τηλεκεντρικό φακό με διπλή μεγέθυνση, η ποιότητα απεικόνισης είναι εξαιρετική;

Ο σχεδιασμός υψηλής τηλεκεντρικότητας κάτω από 0,02° εξασφαλίζει ακρίβεια μέτρησης για προϊόντα με σημαντικές διαφορές ύψους;
Η χαμηλή παραμόρφωση TV κάτω από 0,01% και η ομοιομορφία της παραμόρφωσης σε ολόκληρη την εικόνα εξασφαλίζουν την ακρίβεια δυναμικής επαναληψιμότητας της μέτρησης;
Ο σχεδιασμός διπλής μεγέθυνσης επιτρέπει την αποτελεσματική μέτρηση με μεγάλο οπτικό πεδίο και μέτρηση υψηλής ακρίβειας με υψηλή μεγέθυνση, ικανοποιώντας τις διπλές ανάγκες των πελατών για αποτελεσματικότητα και ακρίβεια;
Ο πλήρως αυτόματος έλεγχος ακριβείας CNC τριών αξόνων XYZ εξασφαλίζει ακριβή τοποθέτηση;
Η χρήση βάσης και στήλης από ινδικό μάρμαρο παρέχει καλή σταθερότητα;
Οδηγοί γραμμικής ακριβείας, βίδες σφαιρών γείωσης, σερβοκινητήρες AC κ.λπ., εξασφαλίζουν την ακρίβεια και τη σταθερότητα του συστήματος κίνησης;
Η γραμμική κλίμακα υψηλής ακρίβειας 0,5μm εξασφαλίζει την ακρίβεια τοποθέτησης και μέτρησης του συστήματος;

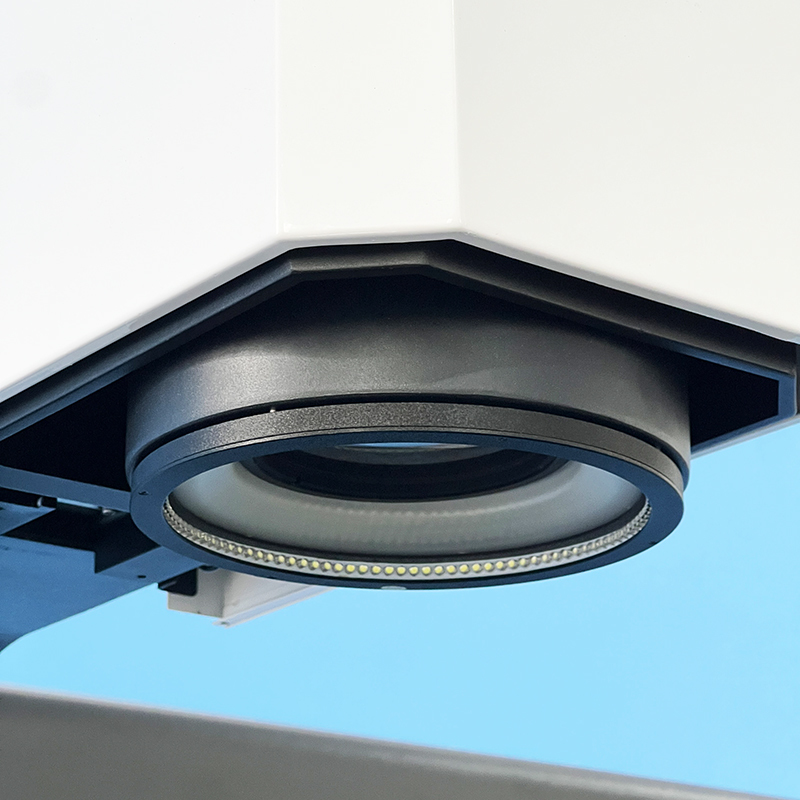

Εξοπλισμένο με διάφορες πηγές φωτός και μια έξυπνη λειτουργία ανύψωσης για προσαρμογή σε διάφορα σενάρια μέτρησης;
Το ισχυρό και εύχρηστο λογισμικό μέτρησης Geomea βελτιώνει τον ποιοτικό έλεγχο;
Μπορούν να ρυθμιστούν αυτόματα προγράμματα μέτρησης για την αποτελεσματική και γρήγορη ολοκλήρωση μετρήσεων παρτίδας;
Προαιρετικά, μπορούν να χρησιμοποιηθούν αισθητήρες λευκού φωτός χωρίς επαφή για τη μέτρηση του πάχους, της επιπεδότητας κ.λπ.
Εφαρμογή:

Μπορεί να εφαρμοστεί σε μέτρηση ακριβείας αντικειμένων μεγάλου μεγέθους

Βιομηχανία 3C: οθόνες κινητών τηλεφώνων, θήκες κινητών τηλεφώνων
Ηλεκτρονική βιομηχανία: πλακέτες PCB
Νέα ενέργεια: μπαταρίες λιθίου
Αυτοκινητοβιομηχανία: εξαρτήματα ακριβείας
Προδιαγραφές:

Εμπόρευμα

2.5D Automatic				Μοντέλο
Διαδρομή άξονα X mm				IVS-432	Διαδρομή άξονα X/Y (mm)
(300*200)mm				(400*300)mm	Διάσταση (ΠxΒxΥ)
(12377401664)mm				(13378401664)mm	Μέγεθος συσκευασίας
(14009601900)mm				(150010601900)mm	Βάρος
380Kg				600Kg	Διαδρομή άξονα Z (mm)
200mm				Γραμμικές κλίμακες X/Y/Z-3 αξόνων
Ανάλυση εισαγόμενης γραμμικής κλίμακας: 0,5um				Λειτουργία καθοδήγησης
Οδηγός γραμμικής ακριβείας, οδηγός διπλού τροχού διπλού ρυθμιστικού.				Λειτουργία λειτουργίας
Ελεγκτής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης				Χωρητικότητα φόρτωσης
＜25Kg				Περιβάλλον εργασίας
Θερμοκρασία 20℃±2℃, Εύρος υγρασίας				<2℃/hr,Υγρασία 30~80%, Δόνηση <0.002g, <15HzΤροφοδοσία
AC220V/50Hz; 110V/60Hz				Λογισμικό μέτρησης
Geomea				Κάμερα
1’” 20Mpixel B/W Camera				Διπλός τηλεκεντρικός φακός
Διπλός τηλεκεντρικός φακός διπλού ρυθμού				Μεγέθυνση
0.16X				0.64X	Μέτρηση εικόνας
Επαναληψιμότητα	Χωρίς κίνηση		±1μm	±0.5μm	Κινούμενο
			±2μm	Δέσμευση	Ακρίβεια*
	Χωρίς δέσμευση		±3.9μm	±2μm	Δέσμευση
			±7μm	±4μm	Απόσταση εργασίας
145±2mm				Τηλεκεντρικότητα	Τηλεκεντρικότητα
＜0.02°				Βάθος πεδίου	Βάθος πεδίου
6mm@25 lp/mm				0.6mm@64 lp/mm	Οπτικό πεδίο (mm)(DHV)
1”		8255100		211425	534469
				131117	2/3”
		Ανάλυση
20um				7.8um	Σύστημα φωτισμού
Περίγραμμα		LED παράλληλος φωτισμός περιγράμματος		Επιφάνεια
		0~255 επίπεδα συνεχώς ρυθμιζόμενος φωτισμός LED		Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με IVS-322):

Κατηγορία προϊόντος

2.5D	Εμπόρευμα	Εμπόρευμα
2.5D Automatic	Vision Measuring Machine 2.5D Automatic Laser-Scan & Vision	Measuring Machine Μοντέλο
Διαδρομή άξονα X mm	300	300
A	C	Σημασία
Αισθητήρας οπτικού φακού ζουμ	Αισθητήρας φακού ζουμ και αισθητήρας λέιζερ	Επαφή ανιχνευτή
Χωρίς	Omron Lazer	Omron Lazer
Χωρίς	Omron Lazer	Μοντέλα και προδιαγραφές συστήματος μέτρησης άμεσης όρασης:

Μοντέλο

Διαδρομή άξονα X mm	IVS-322A	Διαδρομή άξονα X mm	IVS-322A
300	IVS-432A	400	IVS-322C
300	IVS-432C	400	Οδηγός πίνακα χώρου μέτρησης συστήματος μέτρησης άμεσης όρασης:

Διαδρομή

Μοντέλο	Διαδρομή άξονα X mm	Διαδρομή άξονα Y	mm Διαδρομή άξονα Z Standard mm	Διαδρομή άξονα Z Maximum Custom mm	100X100X100
IVS-111T	100	------	------	------	250X150X150
IVS-2515	250	400X300X200	200	400	200
IVS-3020	300	200	400	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
	300	200	400	400	400X300X200
	300	200	400	400	400X300X200
IVS-432A	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	200	400	200
IVS-432A	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	200	400	200
AutoFlash432A	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	200	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoFlash432A	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	200	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoFlash542A	500	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.
AutoFlash542A	500	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.	400	Άλλες προδιαγραφές διαδρομής μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες των πελατών.

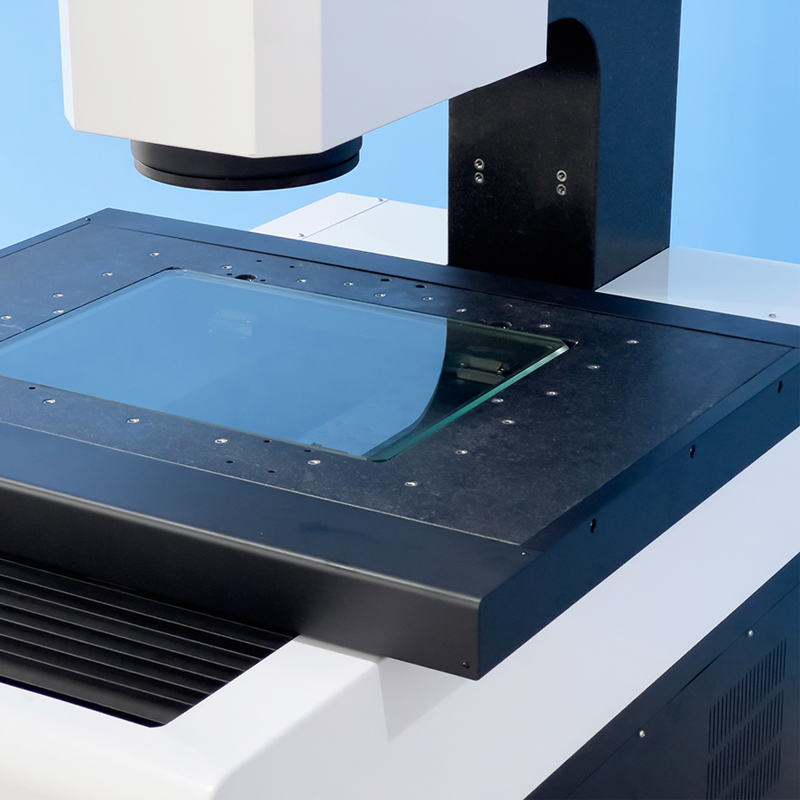

3 άξονες Σύστημα μέτρησης άμεσης όρασης Κάντιλειβερ Αυτοματοποιημένο εξοπλισμό μέτρησης 1

3 άξονες Σύστημα μέτρησης άμεσης όρασης Κάντιλειβερ Αυτοματοποιημένο εξοπλισμό μέτρησης 2

3 άξονες Σύστημα μέτρησης άμεσης όρασης Κάντιλειβερ Αυτοματοποιημένο εξοπλισμό μέτρησης 3
