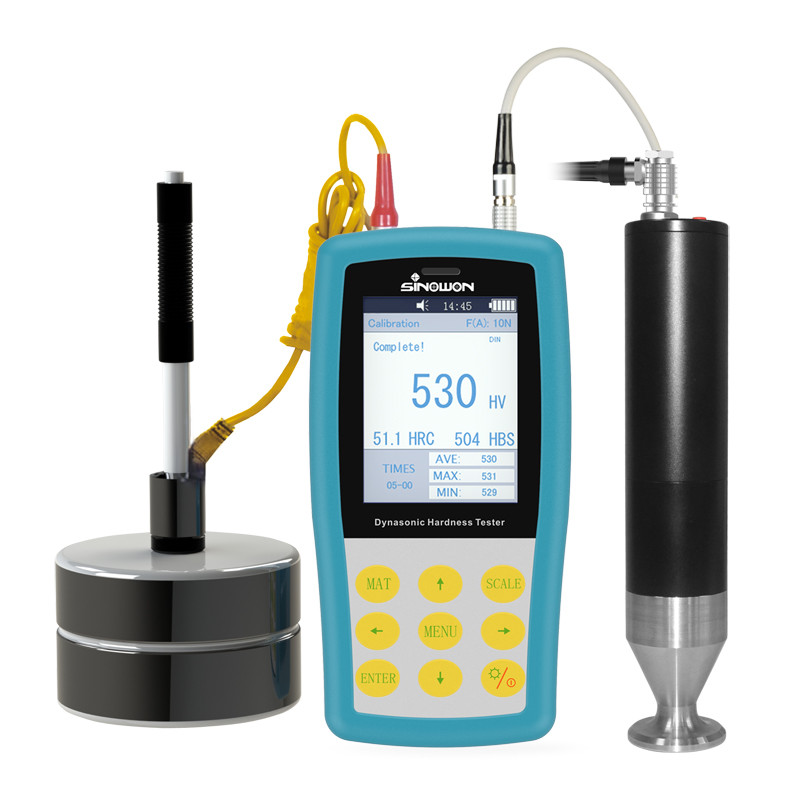

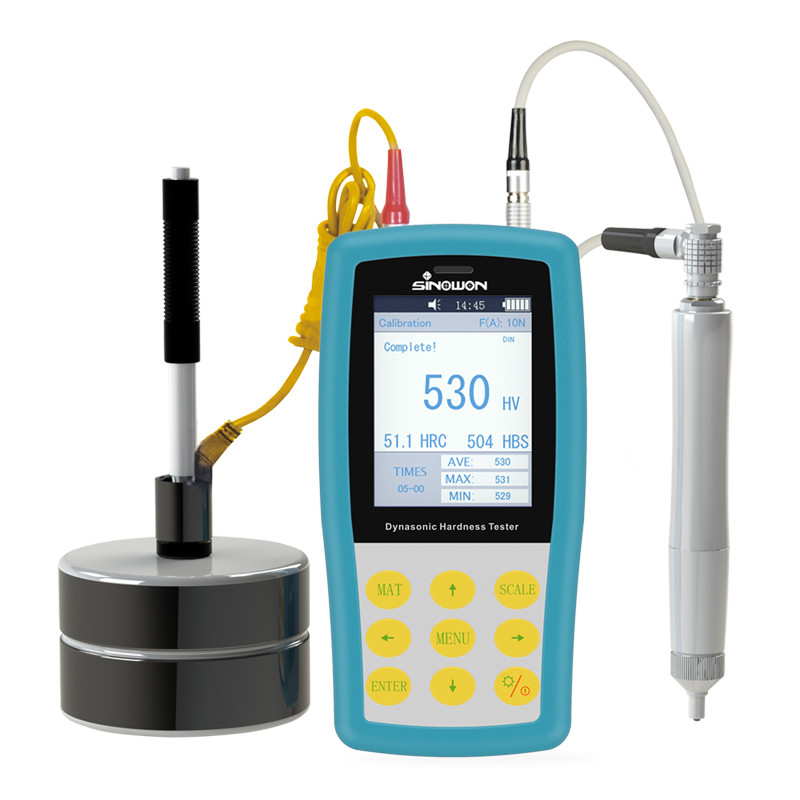

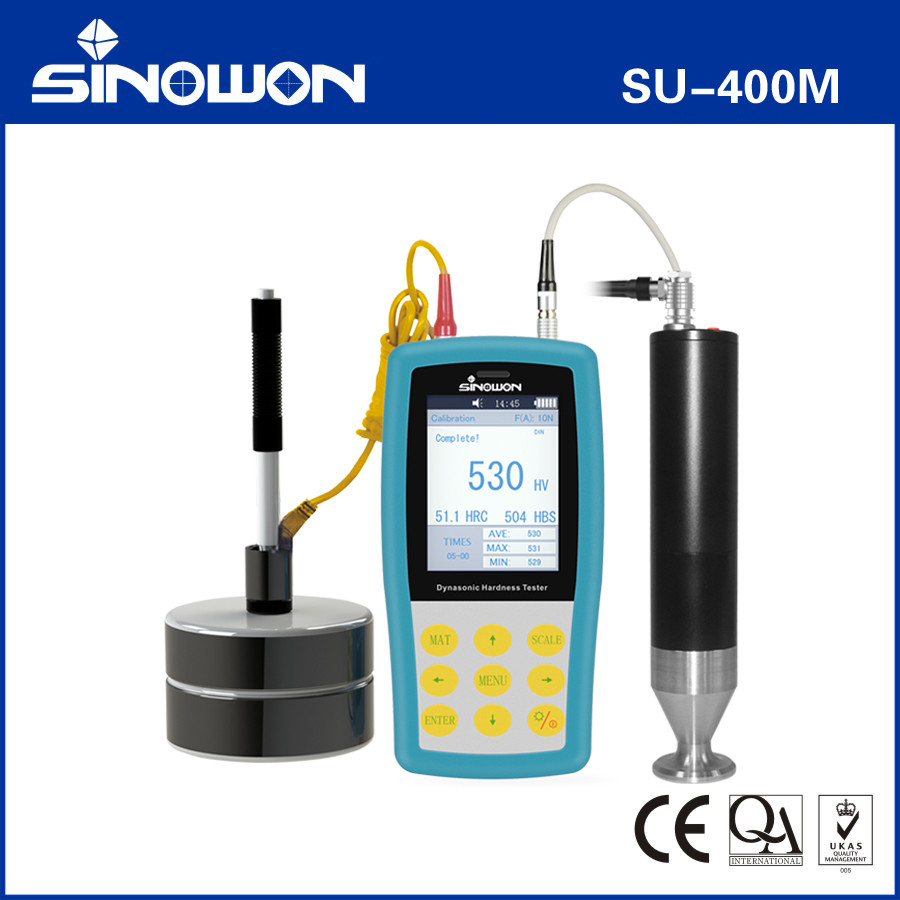

Φορητός Παγκόσμιος Δυναμικός Σκληρόμετρος SU-400M
Σύντομη Εισαγωγή:
● Το Dynasonic Σκληρόμετρο SU-400 είναι ένα παγκόσμιο φορητό σκληρόμετρο με διπλή μέθοδο δοκιμής. Εφαρμόζει τη διπλή μέθοδο σχετικά με την κατάσταση της υπερηχητικής επαφής: UCI και δυναμική ανάκαμψη: Leeb για να πραγματοποιήσει δοκιμές σκληρότητας σε ένα όργανο, λύνει το δίλημμα ότι η μέθοδος Leeb δεν μπορεί να ελέγξει τη σκληρότητα της επιμετάλλωσης και της επίστρωσης (στο UCI), και η μέθοδος UCI δεν μπορεί να ελέγξει το υλικό χονδροειδούς κρυστάλλου στη βιομηχανία χύτευσης (στο Leeb).
● Το SU-400 μπορεί όχι μόνο να λειτουργήσει με τους κινητήριους και χειροκίνητους αισθητήρες UCI, αλλά και με τον αισθητήρα πρόσκρουσης Leeb, είναι καθολικό για να ελέγξει τη σκληρότητα του υλικού με λεπτή κρυσταλλική δομή ή χονδροειδή κρυσταλλική δομή στη μεταλλουργία.
● Το σύστημα αισθητήρων UCI SU-400 είναι ιδανικό για τη μέτρηση της σκληρότητας σχετικά με την επίστρωση και την επιμετάλλωση, η οποία μπορεί να μετρήσει τη σκληρότητα του χρωμίου, της επιμετάλλωσης χαλκού, του ανθρακούχου στρώματος και του στρώματος νιτρίωσης αποτελεσματικά.
● Το δυναμικό σύστημα αισθητήρων Leeb SU-400 είναι κατάλληλο για τη μέτρηση της σκληρότητας χονδροειδούς υλικού, όπως χύτευση και σφυρηλάτηση.
● Το SU-400 είναι ένα σκληρόμετρο NDT, επειδή η επαφή είναι πολύ μικρή για να παρατηρηθεί, είναι μια από τις εξαιρετικές λύσεις για τη δοκιμή της σκληρότητας των τελικών προϊόντων, όπως καλούπια, γρανάζια, άξονες, ράβδοι, βίδες, ράγες κ.λπ.
● Το SU-400 συμμορφώνεται με το πρότυπο ASTM A1038-2005, το γερμανικό πρότυπο DIN50159-1-2008 και το εθνικό πρότυπο της Κίνας GB/T 34205-2017, GB/T 17394.
Χαρακτηριστικά:
● Ένα όργανο δύο εφαρμογών—Υποστηρίζει υπερηχητικό αισθητήρα και συσκευή πρόσκρουσης Leeb.
● Μεταλλικό κέλυφος—Μεταλλική υφή, θωρακίζει τις ηλεκτρομαγνητικές παρεμβολές αποτελεσματικά, βελτιώνει τη σταθερότητα του οργάνου.
● Έγχρωμη οθόνη—Εμφανίζει την τρέχουσα τιμή μέτρησης, την αθροιστική τιμή μέτρησης, τη μέγιστη, την ελάχιστη και τη μέση τιμή.
● Μεταφορά Bluetooth—Υποστηρίζει ασύρματη εκτύπωση Bluetooth και μεταφορά δεδομένων.
● Μαζική αποθήκευση—Αποθηκεύει 1000 ομάδες δεδομένων.
● Πρόσβαση βαθμονόμησης—Αποθηκεύει 20 ομάδες δεδομένων βαθμονόμησης χωρίς να χρειάζεται βαθμονόμηση για το ίδιο υλικό ξανά και ξανά.
Προδιαγραφές:
| Εμπόρευμα |
Δυναμικό Σκληρόμετρο |
| Μοντέλο |
SU-400M |
| Κωδικός# |
882-151M |
| Υπερηχητικός Αισθητήρας |
Χειροκίνητος Αισθητήρας HP-1K,HP-2K,HP-5K,HP-10K και Κινητήριος Αισθητήρας MP-300,MP-500,MP-800,MP-1000 |
| Συσκευές Πρόσκρουσης |
Τυπική παράδοση: D (προαιρετικό DC, DL, D+15, C, G) |
| Κλίμακα Σκληρότητας |
HL, HV, HB, HRC, HRB, HRA, HS, κ.λπ. |
| Εύρος Μέτρησης |
HV:50～1599; HRC:20～68; HB:76～650；
HRB:41～105; HLD:170～960；
|
| Ακρίβεια Μέτρησης |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Ανάλυση |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Εμφάνιση Αποτελέσματος |
Τιμή μέτρησης, Μέγιστο, Ελάχιστο, Μέσος όρος, μονή λειτουργία, λειτουργία παρτίδας κ.λπ. |
| Αποθήκευση Δεδομένων |
1000 αποτελέσματα δοκιμών ομάδας και 20 δεδομένα βαθμονόμησης ομάδας |
| Μεταφορά Δεδομένων |
Bluetooth |
| Συνεχής Περίοδος Λειτουργίας |
10 ώρες (απενεργοποίηση του οπίσθιου φωτισμού) |
| Περιβάλλον Λειτουργίας |
Θερμοκρασία: -10℃~50℃; Υγρασία: 30%~80% |
| Τάση Λειτουργίας |
4.2V |
| Λειτουργία Φόρτισης |
USB |
| Διάσταση |
160*80*31mm |
| Βάρος |
≤500g (χωρίς τον αισθητήρα) |
Χειροκίνητος Αισθητήρας Υπερηχητικού Σκληρόμετρου
Χαρακτηριστικά:
● Εισήχθη η τελευταία τεχνολογία υπερηχητικών αισθητήρων
● Λήψη ακριβούς τιμής σκληρότητας χωρίς βοηθητικές συσκευές
● Υποστήριξη 360° γρήγορης μέτρησης
● Εξαιρετικός σχεδιασμός μηχανικής ανθρώπου, εύκολος στο κράτημα
● Κατάλληλη διάσταση και βάρος του αισθητήρα είναι βολικό για τον έλεγχο
● Γρήγορη και ακριβής μέτρηση για την άκρη και τη σταθερή θέση του δείγματος
● Μικρο-εσοχή, Μη καταστροφική για το δείγμα
Προδιαγραφές Χειροκίνητου Αισθητήρα:
| Τύπος Αισθητήρα |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Κωδικός# |
882-311 |
882-321 |
882-331 |
882-341 |
| Σημείωση |
Προαιρετικό |
Τυπικό |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτισης |
10N |
20N |
50N |
98N |
| Διάμετρος |
21mm |
21mm |
21mm |
21mm |
| Μήκος |
154mm |
154mm |
154mm |
154mm |
| Διάμετρος ταλαντευόμενης ράβδου |
2.4mm |
2.4mm |
3mm |
3mm |
| Τραχύτητα επιφάνειας μέτρησης |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Ελάχιστο βάρος υλικού δοκιμής |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Ελάχιστο πάχος υλικού δοκιμής |
2mm |
2mm |
2mm |
2mm |

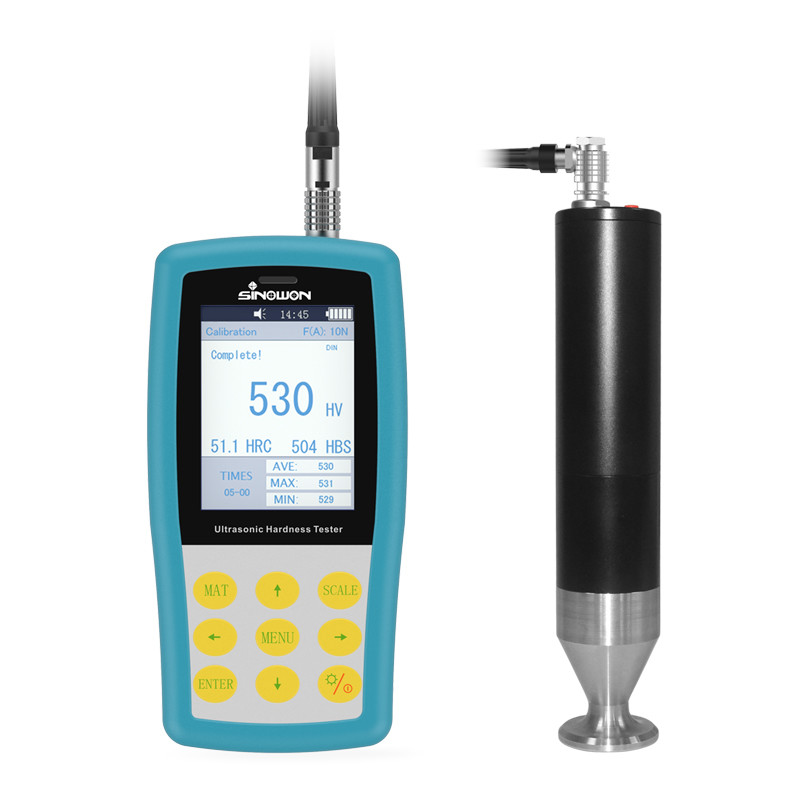

Κινητήριος Αισθητήρας Υπερηχητικού Σκληρόμετρου:
Χαρακτηριστικά:
● Εισήχθη η τελευταία τεχνολογία υπερηχητικών αισθητήρων
● Λήψη ακριβούς τιμής σκληρότητας χωρίς βοηθητικές συσκευές
● Εξαιρετικός σχεδιασμός μηχανικής ανθρώπου, εύκολος στο κράτημα
● Γρήγορη και ακριβής μέτρηση για την άκρη και τη σταθερή θέση του δείγματος
● Μικρο-εσοχή, μη καταστροφική για το δείγμα
● Κινητήριος έλεγχος, γρήγορη μέτρηση με ένα κλειδί
● Εξαλείψτε το σφάλμα τρεμούλιασμα του χεριού από τον χειροκίνητο αισθητήρα, υψηλότερη ακρίβεια και επαναληψιμότητα
● Πιο κατάλληλο για λεπτά κομμάτια, σκληρότητα στρώματος επίστρωσης
Προδιαγραφές Κινητήριου Αισθητήρα:
| Τύπος Αισθητήρα |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Κωδικός# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Σημείωση |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτισης |
3N |
5N |
8N |
10N |
20N |
| Διάμετρος |
46mm |
46mm |
46mm |
46mm |
46mm |
| Μήκος |
200mm |
200mm |
200mm |
200mm |
200mm |
| Διάμετρος ταλαντευόμενης ράβδου |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Ελάχιστο βάρος υλικού δοκιμής |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Ελάχιστο πάχος υλικού δοκιμής |
2mm |
2mm |
2mm |
2mm |
2mm |
Εφαρμογή Φορητού Παγκόσμιου Δυναμικού Σκληρόμετρου:
● Μέτρηση σκληρότητας της άκρης της φλάντζας και της ρίζας του γραναζιού σφράγισης, καλούπι, φύλλο, επιφανειακά σκληρυμένο δόντι και αυλάκι γραναζιού και κωνικό τμήμα;
● Μέτρηση σκληρότητας του άξονα, του σωλήνα λεπτού τοιχώματος και του δοχείου;
● Μέτρηση σκληρότητας των τροχών και του στροφείου τουρμπίνας;
● Μέτρηση σκληρότητας της λεπίδας του κομματιού;
● Μέτρηση σκληρότητας των τμημάτων συγκόλλησης;
● Μέτρηση ορισμένου βάθους οπής βαθιάς οδοντώσεως, κυρτό σημάδι μεγαλύτερης ακτίνας, ακανόνιστο επίπεδο;
● Μέτρηση σκληρότητας των περισσότερων σιδηρούχων μετάλλων, μη σιδηρούχων μετάλλων και άλλων κραμάτων στη βιομηχανική παραγωγή.
