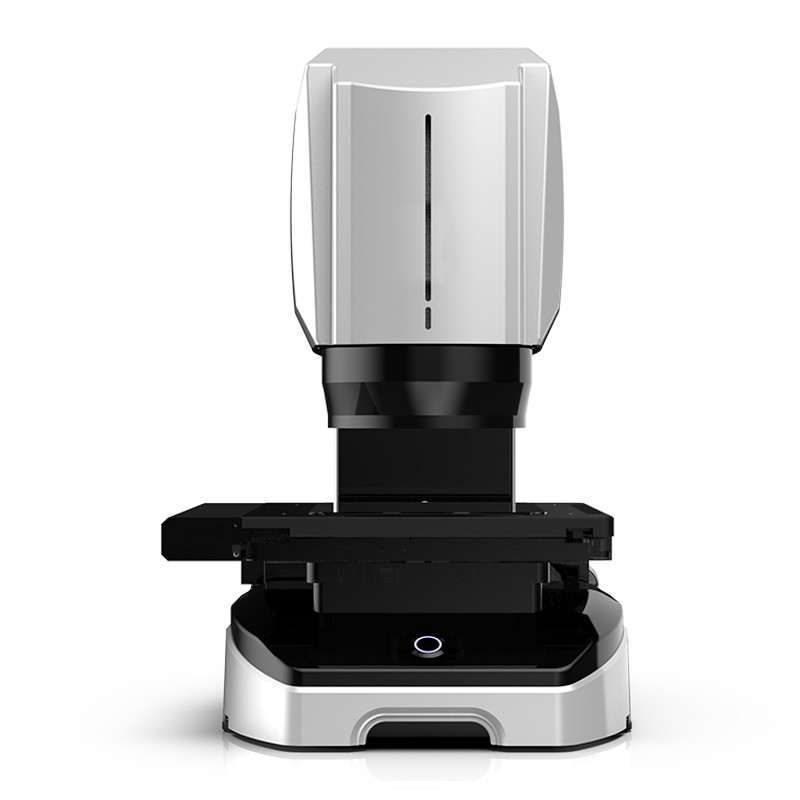

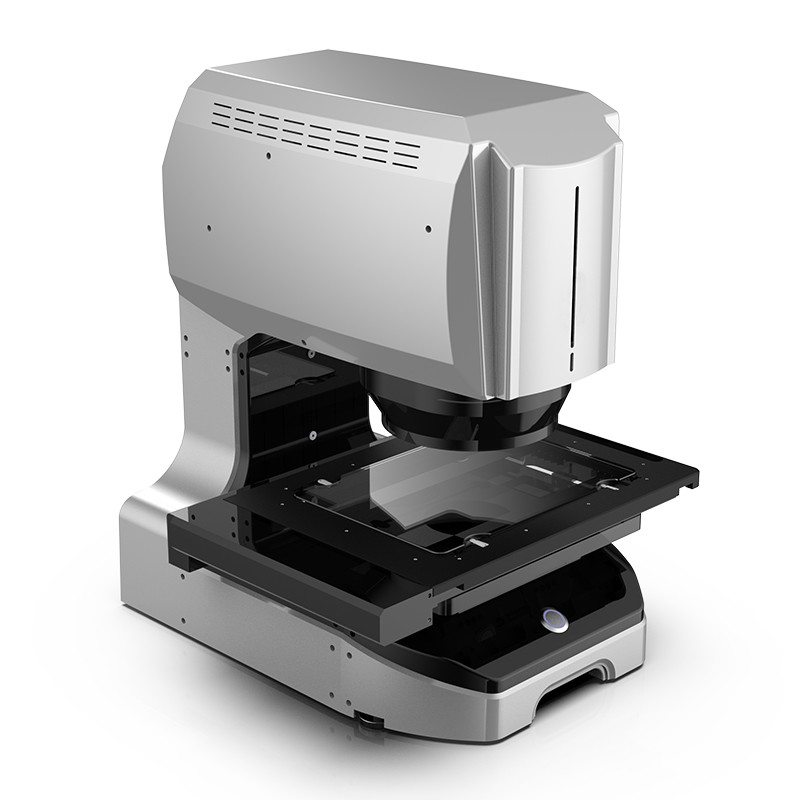

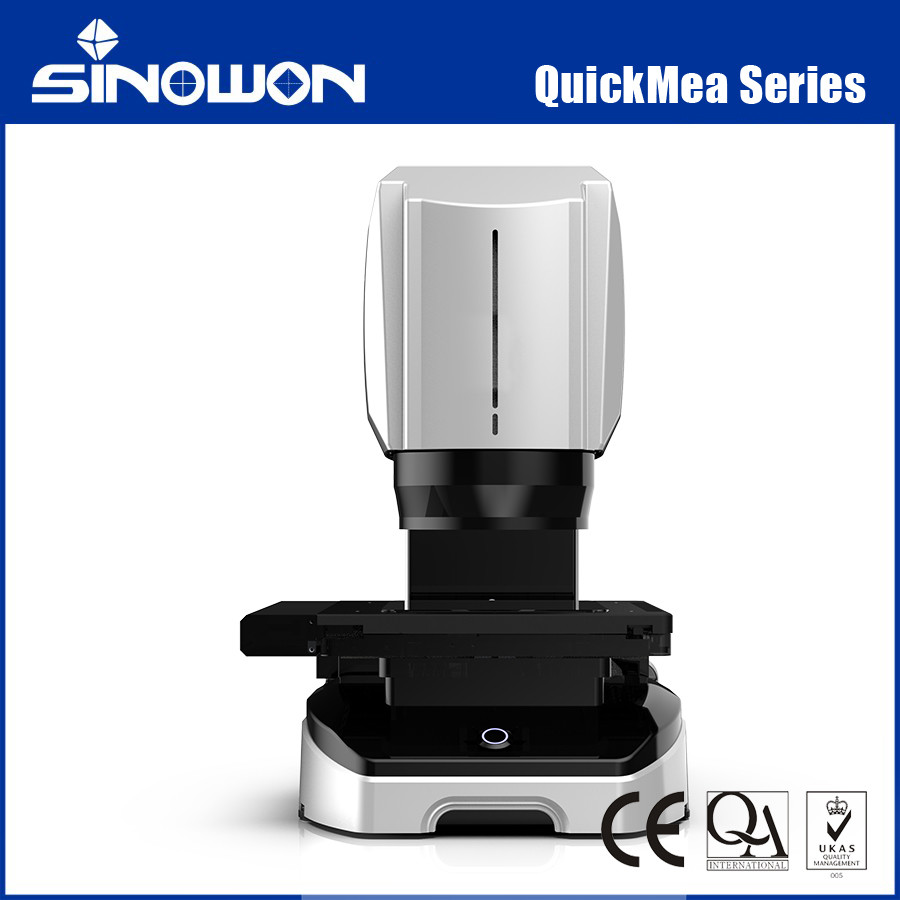

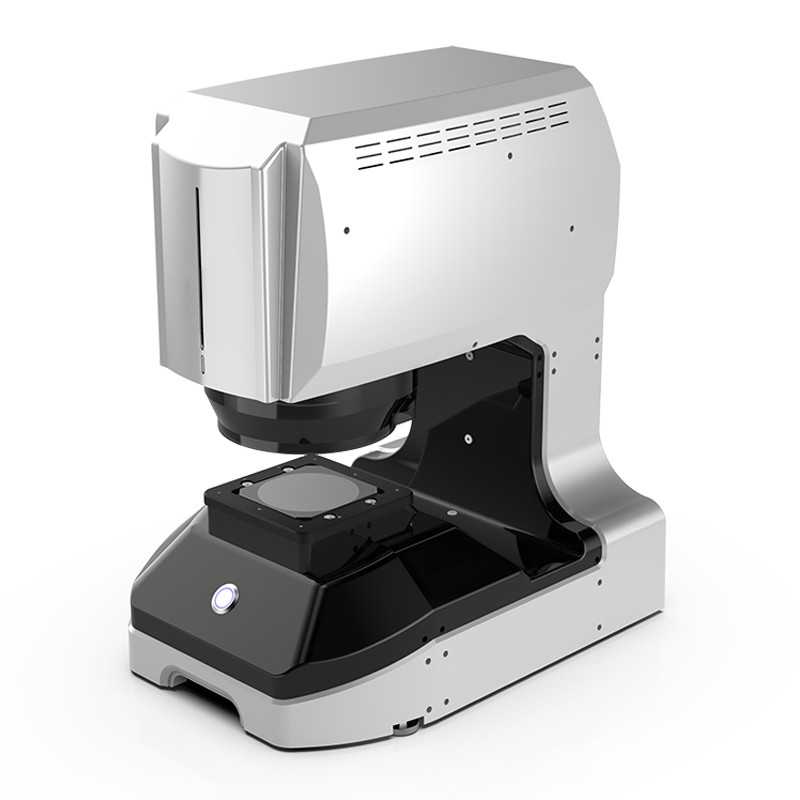

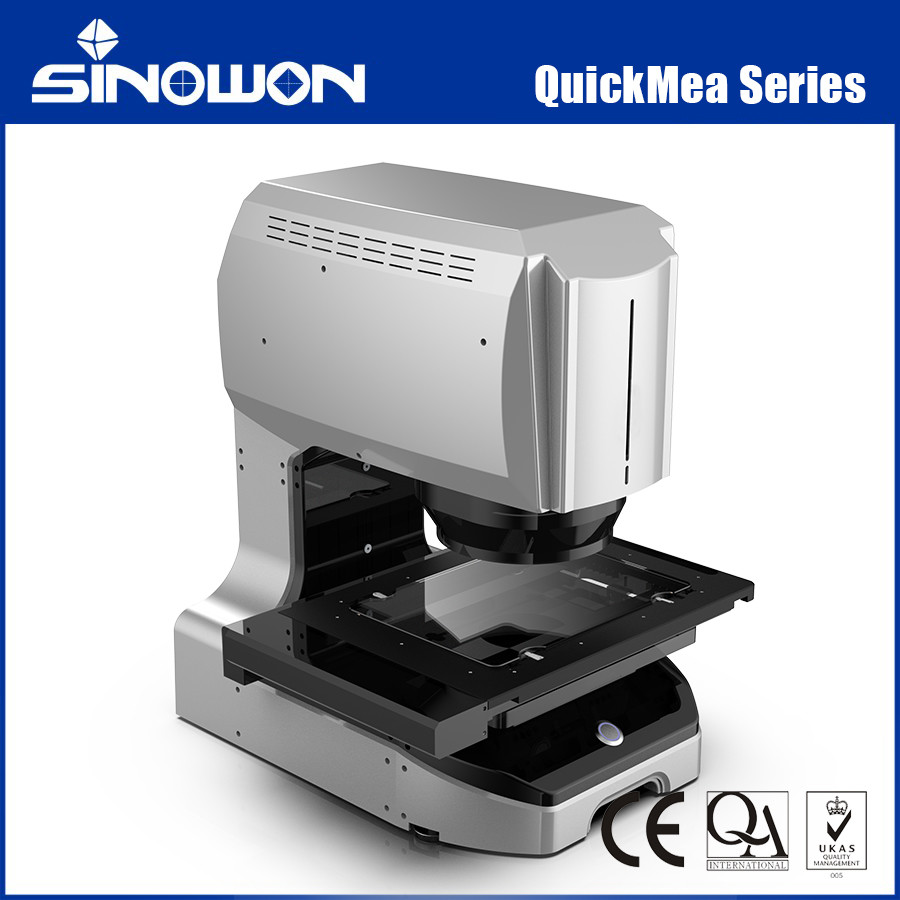

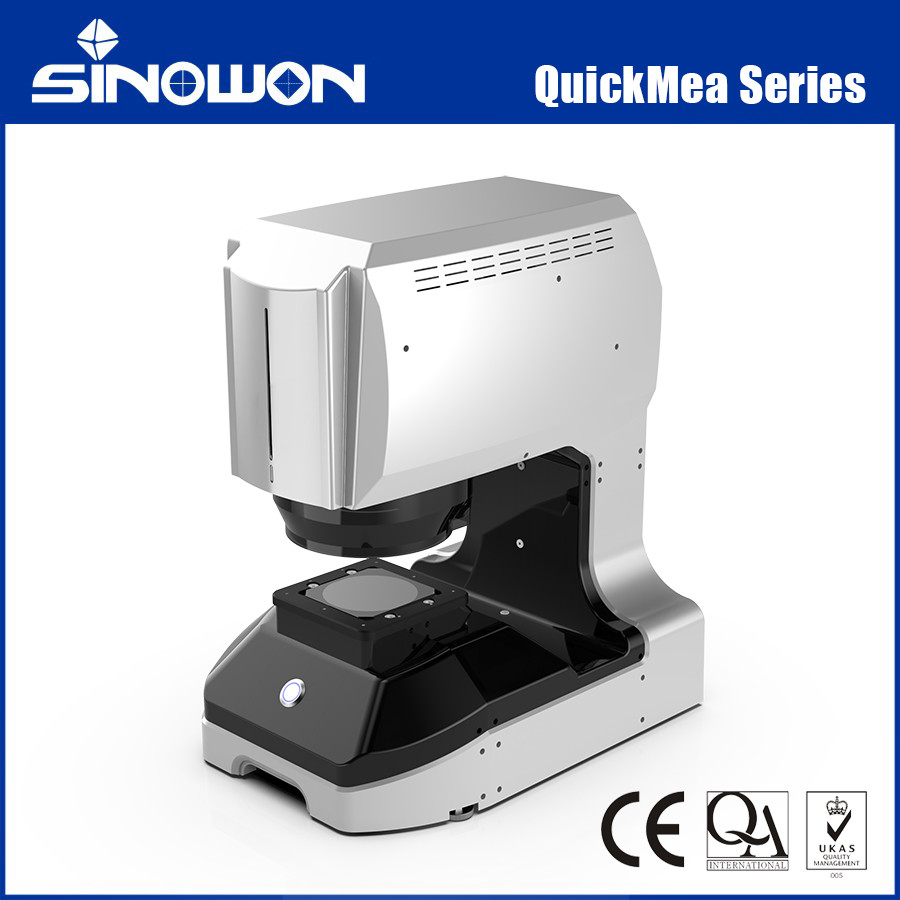

Σύστημα άμεσης όρασης QuickMeaΣειρά
Χαρακτηριστικά του προϊόντοςγ:
Σύστημα άμεσης μέτρησης σε πάγκο
● Δομή τραπεζιού, μικρού μεγέθους, εύκολο στο χειρισμό.
● Μέτρηση με ένα κουμπί, μπορεί επίσης να συνδυαστεί με σήμα IO για την επίτευξη αυτόματης μέτρησης.
● Η αναφορά μπορεί να ανεβαίνει αυτόματα στο σύστημα διαχείρισης δεδομένων.
Μετρήσεις υψηλής ακρίβειας υπό το φως της επιφάνειας
● Εξοπλισμένο με τηλεκεντρικό φακό διπλής μεγέθυνσης και δύο κάμερες 20MP, αυτόματο πολυγωνικό φως επιφάνειας και προαιρετικό ομοαξονικό φως επιφάνειας.
● Με τον ανεξάρτητο ισχυρό αλγόριθμο υπολογισμού άκρων τεχνητής νοημοσύνης, μπορεί εύκολα να πραγματοποιήσει ακριβή αναζήτηση άκρων στην επιφάνεια και να φιλτράρει άκυρες περιοχές για ακαταστασία στα όρια.
● Η επαναληψιμότητα της μέτρησης του φωτός της επιφάνειας μπορεί επίσης να φθάσει σε επίπεδο παρόμοιο με εκείνο του φωτός του κάτω.
Γρήγορη μέτρηση και εύκολη λειτουργία
● Δεν χρειάζεται τοποθέτηση για τη μέτρηση δειγμάτων, τα δείγματα μπορούν να τοποθετηθούν σε οποιαδήποτε θέση.
●Μπορεί να μετρήσει 100 διαστάσεις, 512 χαρακτηριστικά σε ένα δευτερόλεπτο, μειώνοντας σημαντικά το χρόνο μέτρησης.
●Η διεπαφή λειτουργίας του λογισμικού είναι απλή και εύκολο να κατανοηθεί και το πρόγραμμα μέτρησης και η ρύθμιση παραμέτρων μπορούν εύκολα να γραφτούν.
●Με την αυτόματη εστίαση, εξαλείφονται τα λάθη που προκαλούνται από τις εστιακές αποστάσεις.
●Αυτόματη τοποθέτηση και αυτόματη λειτουργία μέτρησης, οποιοσδήποτε λειτουργία μπορεί να αποκτήσει σταθερά αποτελέσματα μέτρησης με ένα κουμπί.
Εύκολο|Ένα κουμπί για μέτρηση
Ενίσχυρος συνδυασμός υλικού.Μετρήσεις υψηλής ακρίβειας
Εξοπλισμένο με τηλεκεντρικό διπλό φακό χαμηλής αποκλίσεις διπλής μεγέθυνσης και δύο κάμερες 20MP, αυτόματο πολυγωνικό φως επιφάνειας και προαιρετικό ομοαξονικό φως επιφάνειας.Με τον ανεξάρτητο ισχυρό αλγόριθμο υπολογισμού AI edge, μπορεί εύκολα να συνειδητοποιήσει την ακριβή αναζήτηση άκρων στην επιφάνεια και να φιλτράρει τις άκυρες περιοχές για τα όρια της ακαταστασίας.Η επαναληψιμότητα των μετρήσεων του φωτός επιφάνειας μπορεί επίσης να φτάσει σε επίπεδο παρόμοιο με αυτό του φωτός κάτω.
Χαμηλή απόκλιση διπλή μεγέθυνση τηλεκεντρικός διπλός φακός
Ο σχεδιασμός του τηλεκεντρικού φακού μειώνει τις οπτικές αποκλίσεις, καθιστώντας την εικόνα πιο ρεαλιστική και ακριβή, γεγονός που είναι ιδιαίτερα σημαντικό για εφαρμογές που απαιτούν μετρήσεις υψηλής ακρίβειας.όπου το εργασιακό κομμάτι μπορεί να τοποθετηθεί τυχαία για να ληφθούν ακριβή αποτελέσματα μέτρησης.
Αυτοματοποιημένη οπτική εστίαση
Εφοδιασμένο με διπλό τηλεκεντρικό οπτικό φακό, μπορεί να εστιάζει αυτόματα σύμφωνα με τη θέση μέτρησης, μειώνοντας τον χρόνο προσαρμογής του προσωπικού.
Νέα εικόνα μεγάλης μορφής οθόνηςε, mpixel ορυκτών ανά μέγεθος μονάδας για μεγαλύτερη ακρίβεια
Μεγαλύτερη ακρίβεια απεικόνισης σε σύγκριση με τους παραδοσιακούς φακούς.
20MP CDD υψηλής ακρίβειας
Χρησιμοποιώντας μια κάμερα μαύρου και λευκού μεγέθους 120 μεγαpiικέλων, ο αριθμός των pixel έχει αυξηθεί στο διπλάσιο των παραδοσιακών μοντέλων,Και οι μικρές άκρες που ήταν δύσκολο να παρατηρηθούν στο παρελθόν μπορούν επίσης να παρατηρηθούνΜε κινητή μέτρηση, εναλλαγή πεδίου όρασης, το σύστημα μπορεί να επιτύχει υψηλή ακρίβεια και ευρεία μέτρηση πεδίου, βελτιώνοντας παράλληλα την ακρίβεια και συντομεύοντας τον χρόνο μέτρησης.
Οπτικό σύστημα διπλού οπτικού πεδίου με διακόπτη
Επιτυγχάνετε μεγάλο οπτικό πεδίο και υψηλής ακρίβειας ταυτόχρονη μέτρηση, ταχύτερα και πιο έξυπνα.
Υπο-επεξεργασία εικόνας με εικονοστοιχεία
Χωρίστε 1 pixel σε 100 ίσα μέρη για την ανίχνευση των ακρών και υπολογίστε.
Αυτόματη αφαίρεση ανωμαλιών
Εξαλείφει αυτόματα ανωμαλίες όταν οι απομακρυσμένες άκρες έχουν σπασμούς ή ελαττώματα
Προσαρμόσιμη πηγή φωτός
Το λογισμικό είναι εξοπλισμένο με λειτουργία αυτόματης ρύθμισης φωτός.Μέσα από τον ενσωματωμένο αισθητήρα φωτεινότητας για διαφορετικές πηγές φωτός περιβάλλοντος, το σύστημα μπορεί να προσαρμόζεται αυτόματα στις καλύτερες συνθήκες φωτισμού.
Επεκτατικό σύστημα φωτισμού
Εξοπλισμένο με πολλαπλά μεταβλητά οπτικά συστήματα φωτισμού, η επιφανειακή φωτεινή στήριξη αυξάνεται και μειώνεται, κατάλληλη για ένα ευρύ φάσμα μεγεθών πεδίου μέτρησης.
Νέο αυτόνομο λογισμικό
Το λογισμικό Quickmea, το επαγγελματικό λογισμικό μέτρησης όρασης, αναπτύσσεται από την Sinowon ανεξάρτητα, με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας.Το λογισμικό Quickmea διαθέτει φιλικό περιβάλλον χρήσης, ισχυρή και πρακτική λειτουργία. Είναι βολικό να λειτουργήσει γρήγορα. Επιπλέον, μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη, έτσι ώστε να βελτιωθεί η αποτελεσματικότητα της εργασίας πιο αποτελεσματικά.
Εισαγωγή λειτουργίας
| Γρήγορα εργαλεία |
Σύστημα συντεταγμένων (θέση, γραμμή-σημείο, γραμμή-γραμμή), βάση (σημείο, γραμμή, κύκλος, τόξο), γωνία (γραμμή-γραμμή),
Απόσταση (γραμμή-γραμμή, σημείο-γραμμή, σημείο-σημείο, κύκλος-κύκλος, κύκλος-γραμμή, κύκλος-σημείο)
|
| Βοηθητικά εργαλεία |
Σημεία (μεσαία σημεία, διασταυρώσεις), συνδυασμένες άκρες (γραμμές, κύκλοι), γραμμές (κεντρικές γραμμές, κάθετες γραμμές, παράλληλες γραμμές, εφαπτόμενες γραμμές, γραμμές που περνούν από σημεία, περίπου ευθείες γραμμές) ,Κύκλοι (μεσαίοι κύκλοι, κύκλοι που κατασκευάζονται στα μεσαία σημεία, βοηθητικοί κύκλοι, κυκλικοί πιεστές, ενδοκύκλοι) |
| Γεωμετρικές ανοχές |
Ανεκτικότητα σχήματος (αληθινή ευθεία, πραγματική στρογγυλότητα, περίγραμμα, επίπεδα), Αντιστοιχία προσανατολισμού (ευθεία, παράλληλος) Αντιστοιχία θέσης (τοποθεσία σημείου, συγκεντριστικότητα, συμμετρία) |
| Ειδικές εφαρμογές |
Μέγιστο σημείο, ελάχιστο σημείο (ορθογώνιο, κύκλος, τόξο), γραμμή (γραμμή κορυφής), κύκλος (κύκλος κορυφής, τόξο κορυφής), απόσταση κλίσης (άμεση κατεύθυνση, περιστροφική κατεύθυνση), γωνία κλίσης (γραμμική κατεύθυνση,Περιφερειακή κατεύθυνση), Γωνία R, επιφάνεια C, τρύπα, διασταύρωση κύκλου, περίμετρο, περιοχή, βίδα, τροχιά |
| Κοινά εργαλεία |
Κατασκευάστε (Απόσταση, Διαστήματα, Γωνία, Σημείο, Τμήμα Γραμμής, Κύκλος, τόξο, Ελλύπη, Επίπεδο, Κύκλος, ορθογώνιο, κλπ.), Αναλύστε (Πολυεργαλείο, Αυτοκίνητο, Επίστρωμα, Σύνθεση μεσαίου σημείου, Κύκλος μεσαίου σημείου,Διασταύρωση, εξισωτής, κύκλος σχεδίασης ακτίνας, κύκλος αγγίζοντας δύο γραμμές, παράλληλος, αγγίζοντας, εξωτερικός κύκλος αγγίζοντας προς εσωτερικό κύκλωμα αγγίζοντας, ελάχιστο πεδίο εφαρμογής, τρίγωνο αγγίζοντας κυλίνδρους, λειτουργία 3D),Εργαλείο (Χειροκίνητο σημείο), σημείο εστίασης, στρογγυλό πλαίσιο για την λήψη σημείων, τετραγωνικό πλαίσιο για την λήψη σημείων, γραμμική σάρωση, σάρωση τόξου, σάρωση κύκλου, καθορισμένα σημεία, σάρωση ελλείμματος, σάρωση ορθογώνου, σάρωση κύκλου, σάρωση κύκλου διαγράμματος,σάρωση κλειστού διαγράμματος, σάρωση στοιχείων κλειστού τύπου, σάρωση στοιχείων ανοιχτού τύπου), Σύστημα συντεταγμένων (συμπλήρωμα επιπέδου, συμπλήρωμα άξονα, ρυθμίσεις συστήματος συντεταγμένων, κλήση, κατεύθυνση XYZ, επίπεδο εργασίας) |
Προδιαγραφές:
| Σχήμα |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Πεδίο μέτρησης |
X |
φ100 |
115 χιλιοστά |
215 χιλιοστά |
315 χιλιοστά |
| Y |
145 χιλιοστά |
145 χιλιοστά |
245 χιλιοστά |
| Z |
75 χιλιοστά |
75 χιλιοστά |
75 χιλιοστά |
75 χιλιοστά |
| Επικεφαλής |
Τρόπος υψηλής ακρίβειας |
20.5*13,5mm |
135*155 χιλιοστά |
235*155mm |
335*255mm |
| Λειτουργία ευρέος πεδίου |
φ100mm |
200*200mm |
300*200 χιλιοστά |
400*300 mm |
| Επαναληψιμότητα |
Τρόπος υψηλής ακρίβειας |
Χωρίς τραπέζι Μετακίνηση |
00,4 μm |
| Με το τραπέζι να κινείται |
|
1.2μm |
1.2μm |
1.2μm |
| Λειτουργία ευρέος πεδίου |
Χωρίς τραπέζι Μετακίνηση |
00,8 μm |
| Με το τραπέζι να κινείται |
|
10,8 μm |
10,8 μm |
10,8 μm |
| Ανάλυση οθόνης |
0.1μm |
| Ακριβότητα |
Υψηλής ακρίβειας |
Χωρίς δεσμευτικό χαρακτήρα*1 |
±1,5μm |
| Με σύνδεση*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Ευρύ πεδίο |
Χωρίς δεσμευτικό χαρακτήρα*1 |
±2,5μm |
| Με σύνδεση*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Κάμερα |
" 20MP CCD * 2 |
| Δακτυλίδια |
Διπλή μεγέθυνση τηλεκεντρικός φακός |
| Συστήματα φωτισμού |
Φως κάτω |
Πράσινο παράλληλο φως κάτω |
| Φως επιφάνειας |
Τέσσερα δαχτυλίδια ανυψώσιμο λευκό φως (μοτοκινητό) |
| Φως κάτω |
Περιφερειακό κατευθυντικό πράσινο φως (αυτοκινητοποιημένο) |
| Κοακσιακό φως |
Προαιρετικό |
| Προδιαγραφές οριζόντιου περιστρεφόμενου τραπεζιού (προαιρετικά) |
Γωνία περιστροφής |
Ανάλυση 0,02°, εύρος 360° |
| Ταχύτητα περιστροφής |
00,2-2r/δευτερόλεπτο |
| Μέγιστη μετρήσιμη διάμετρος |
Φ60 mm |
| Δυναμικότητα |
5 κιλά |
| Λογισμικό μέτρησης |
Λογισμικό QuickMea CAD++ |
| Ηλεκτρική τροφοδοσία |
220V±10%, 50Hz |
| Εργασιακό περιβάλλον |
Θερμοκρασία: 20±2°C, υγρασία: 30-80%, δονήσεις: <0,002g,15HZ |
| Μέγεθος (L*W*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
