Name: Μηχανή δοκιμής επικαλύψεως με διαχωρισμό ακριβείας ST-5000G
Brand: Hoyamo and Sinowon Inc
SKU: ST-5000G
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Σπίτιση υποστρώματος: < 10u

Διάμετρος επικάλυψης: 450 χιλιοστά

Ενυδατότητα υποστρώματος: < 15 βαθμούς

Θέρμανση υποστρώματος: 23±2℃

Μέθοδος σχηματισμού φιλμ: Επιχρισμός τρύπων

Σφιχτότητα: 300nm~10um (ξηρή ταινία)

Ομοιογένεια σχηματισμού ταινίας: 5% ≤ εντός της ταινίας, 5% ≤ μεταξύ των ταινιών

Επισημαίνω:

Μηχανή δοκιμής επικάλυψης

Μηχανή δοκιμής επικαλύψεων με διατομή ακριβείας

Μηχανή δοκιμής επικαλύψεως με διαχωρισμό ακριβείας

Βασικές πληροφορίες

Τόπος καταγωγής: Dongguan, Κίνα

Μάρκα: SQP

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: ST-5000G

Έγγραφο: D4 Sinowon ST-5000G Precisi...a1.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Πλακέτο

Χρόνος παράδοσης: 30 εργάσιμες μέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 50 σετ/μήνα

Εκθεσιακός χώρος

Μηχανή δοκιμής επικαλύψεως με διαχωρισμό ακριβείας ST-5000G

Περιγραφή προϊόντων

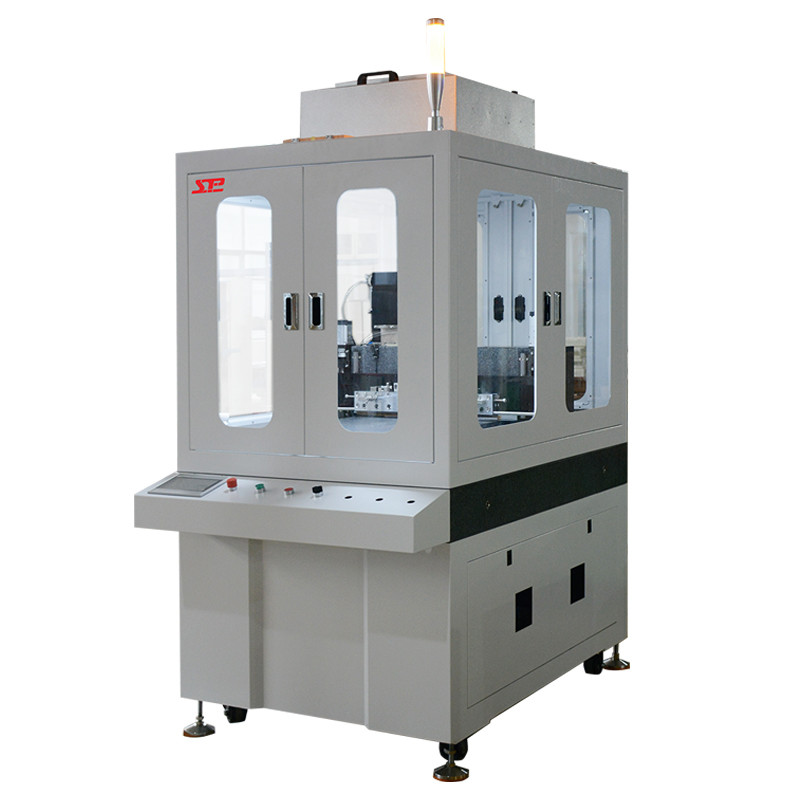

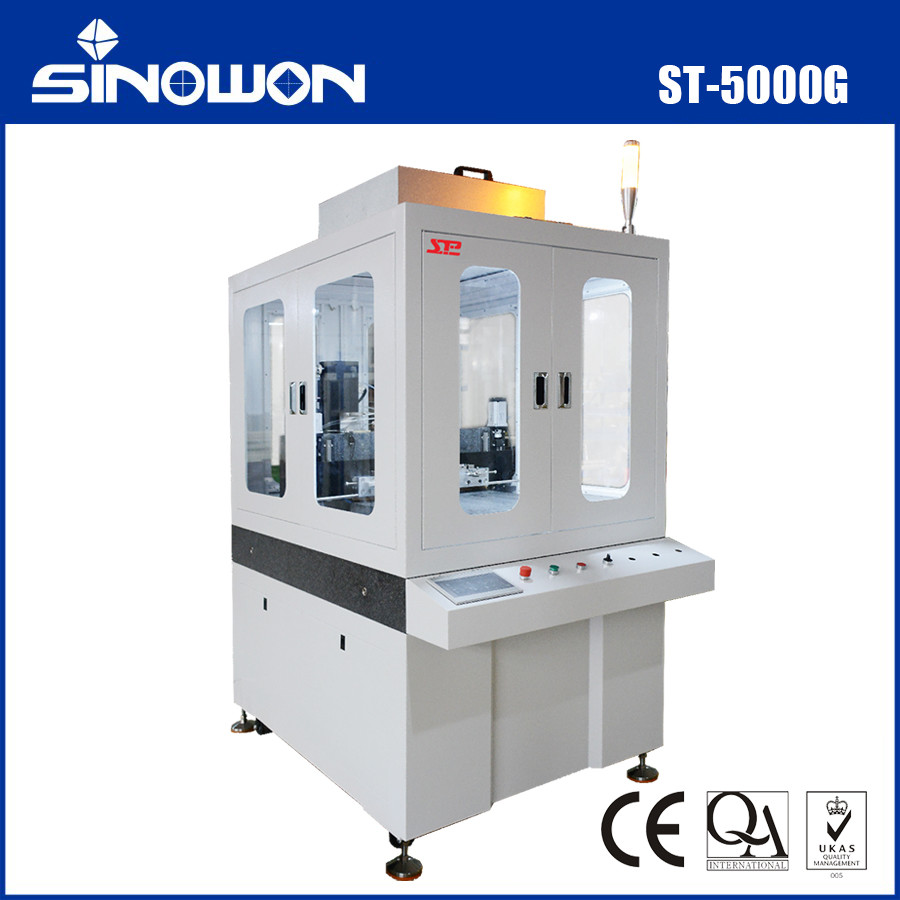

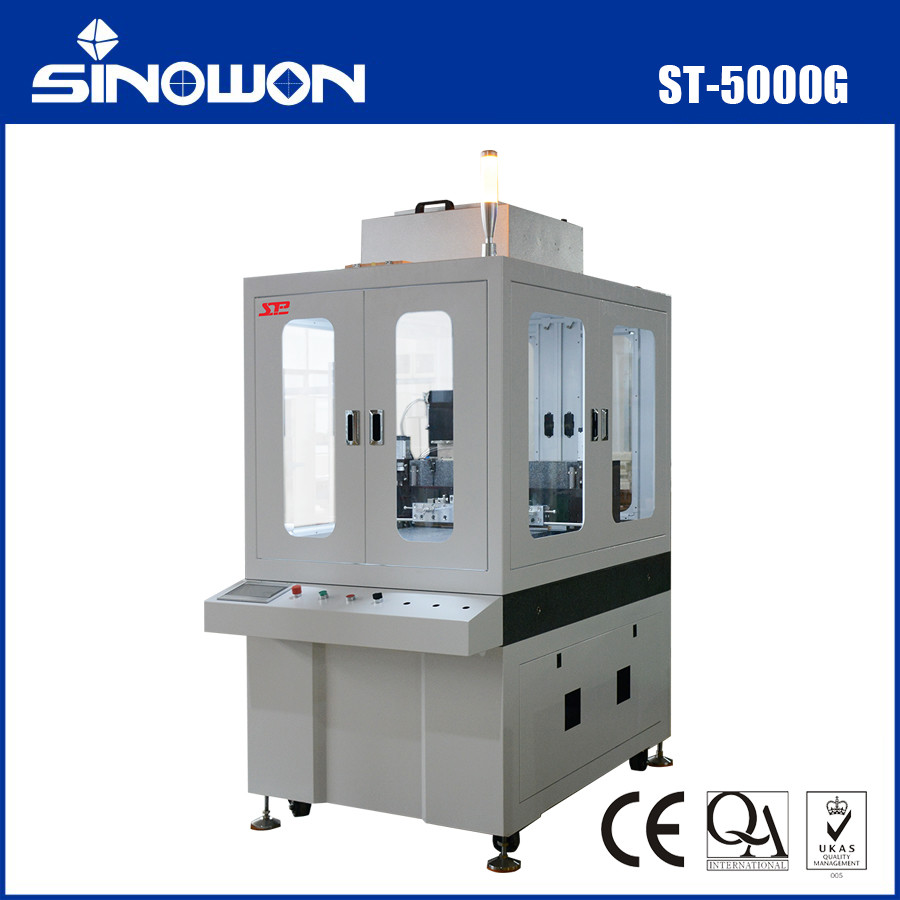

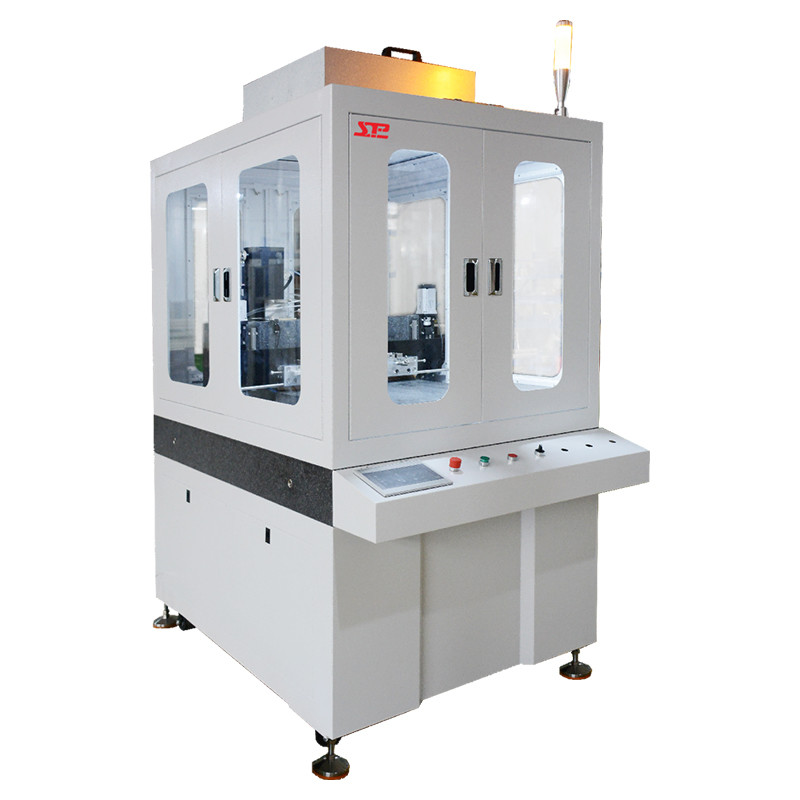

ST-5000G Μηχανή δοκιμής επικαλύψεως με διαχωρισμό ακριβείας

- Δεν ξέρω.

ΠροϊόνΕγώ...Εισαγωγή:
Η μηχανή δοκιμαστικής επικάλυψης ST-5000G είναι ένας νέος τύπος μηχανής δοκιμαστικής επικάλυψης υψηλής ακρίβειας, υψηλής αξιοπιστίας και υψηλής σταθερότητας.με την αυτοπαραγόμενη και αναπτυγμένη αντλία κολλήσεως υψηλής ακρίβειας και το σχιστό πετσί υψηλής ακρίβειας, το υγρό φάρμακο επικαλύπτεται ομοιόμορφα στο άκαμπτο υπόστρωμα για να παρασκευαστεί μια λεπτή επικάλυψη μεγάλης έκτασης με υψηλή ομοιομορφία πάχους φιλμ.

Προδιαγραφές εξοπλισμού και σύνθεση:

Παράμετροι συσκευής:

Εφαρμόσιμα υποστρώματα:

Επενδύσεις	Μέγεθος υποστρώματος	500 mm*500 mm
(2)	Σπίτιση υποστρώματος	< 10u
(3)	Ενυδατότητα υποστρώματος	< 15°
Επενδύσεις	Θέρμανση υποστρώματος	23±2°C

Εφαρμόσιμα υγρά:

Επενδύσεις	Τύπος	Ισοπροπανόλη, DMF, DMSO και άλλοι οργανικοί διαλύτες ή άλλοι μικτοί διαλύτες
(2)	ιξικότητα	1~70CPS
(3)	Περιεκτικότητα σε στερεά	7% έως 50%

Απόδοση διαδικασίας εξοπλισμού:

Επενδύσεις	Μέθοδος σχηματισμού φιλμ	Επιχρισμός τρύπων
(2)	ιξικότητα	300nm~10um ((Καθαρό φιλμ)
(3)	Ομοιογένεια σχηματισμού ταινίας	5% ≤ εντός της ταινίας, 5% ≤ μεταξύ των ταινιών

Πλάκα επικάλυψης:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	Υλικό	SUS630
2	Διάμετρος επικάλυψης	450 χιλιοστά
3	Πλαττότητα/ευθεία	≤3um
4	Ακαθαρσία του φωτός	Ra≤0.025
5	Διαχωριστικά κενά	Τύπος συμπίεσης, ομοιομορφία πάχους συμπίεσης ≤±2um
6	Πεδίο ρύθμισης διαχωρισμού	≤ ± 10 μm
7	Εκτός από την περιοχή άκρων	≤ 10 mm
8	Συγκρότημα αντισύγκρουσης της κεφαλής επικάλυψης	Είναι 20um χαμηλότερο από το χείλος, που αποτρέπει αποτελεσματικά το χείλος από την σύγκρουση
9	Διόρθωση κεφαλής επικάλυψης	Διορθώνεται αυτόματα από έναν υψηλής ακρίβειας αισθητήρα γραμμικής μετατόπισης
10	Σχεδιασμός αποχέτευσης φυσαλίδων	Ο θάλαμος ψεκασμού είναι υψηλού επιπέδου και έχει υψηλό επίπεδο τρυπών φυσαλίδων

Αντλίες επικάλυψης:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	Υλικό σώματος αντλίας	SUS316L
2	Υλικό δαχτυλιδιών σφράγισης	Σφραγίδες ανθεκτικές στη διάβρωση
3	Όγκος αντλίας	5 ml
4	Έλεγχος κίνησης	Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
5	Ανάλυση ελέγχου των φτύσεων	0.01ul/s
6	Χρόνος απόκρισης	0.01s
7	Ταχύτητα φτύσης	0~2000ul/s
8	Μέγιστη επιτάχυνση σπυρίσματος	2000ul/s2
9	Λειτουργική διαμόρφωση	1)Η αντλία παροχής υγρών ανακουφίζει αυτόματα την πίεση μετά την επαναφόρτιση. 2) λειτουργία καθυστέρησης εκκένωσης υγρού· 3) Λειτουργία απορρόφησης στο τερματικό σημείο· 4)Αυτόματη λειτουργία επανυδάτωσης· 5)Πολυεπίπεδης ρύθμιση της επικάλυψης·

Συστατικά κίνησης:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους
1	Αριθμός άξονων Z	Δύο.
2	Ανάλυση στον άξονα Z	0.1μ
3	Ελέγχος κίνησης στον άξονα Z	Σερβοκινητήρας, βίδα τύπου άλεσης, σιδηροτροχιά καθοδήγησης
4	Επαναληψιμότητα στον άξονα Z	≤5um
5	Πεδίο ταχύτητας στον άξονα Z	0~50mm/s
6	Τύπος κίνησης άξονα Y	Πλατφόρμα
7	Ελέγχος κίνησης στον άξονα Y	Σερβοκινητήρας, βίδα τύπου άλεσης, σιδηροτροχιά καθοδήγησης
8	Πεδίο ταχύτητας στον άξονα Y	0~200mm/s
9	Ακριβότητα επιφάνειας κίνησης στον άξονα Y	Καλύτερα από ± 5 μm
10	Επαναληψιμότητα στον άξονα Y	≤5um
11	Λειτουργική διαμόρφωση	1)Η επιτάχυνση και η επιβράδυνση της επικάλυψης μπορούν να ρυθμίζονται και να ρυθμίζονται. 2) Ρυθμίσιμο διάφραγμα επίστρωσης· 3) Ρυθμιζόμενο κενό ανάσυρσης της άκρης·

Πλατφόρμα επικάλυψης:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	Υλικό	Γρανίτη κατηγορίας 000
2	Προσαρμόζεται στο μέγεθος του υποστρώματος	500*500mm
3	Επίπεδο	Επικονικότητα ≤ ± 5 mm
4	Τοποθέτηση υποστρώματος	Απορρόφηση στο κενό της πλατφόρμας
5	Προσαρμογή υποστρώματος	Εγχειρίδιο
6	Διαλέξτε και τοποθετήστε το δισκίο	Εγχειρίδιο

Σύστημα παροχής υγρών:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	Υλικό σωλήνων	ΠΑΠ
2	Υδροδοτήματα	Αποφλοιωμένο υλικό, όγκος 100 ml
3	Μέθοδος παροχής υγρών	Η δεξαμενή είναι υπό πίεση.
4	Πλύνε την δεξαμενή	Από ατσάλι

Μονάδα καθαρισμού προστίγματος:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	Μέθοδος προστίγματος	Πλατφόρμα προστίγματος
2	Καθαρισμός χειλιών	Εγχειρίδιο
3	Βάλτε το στο νερό και αποστραγγίστε το δοχείο	Χρησιμοποιείται όταν ο εξοπλισμός είναι αδρανής, ο αγωγός είναι καθαρός και τα απόβλητα εκφορτώνονται

Διασύνδεση ανθρώπου-υπολογιστή:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	οθόνη αφής	Πλατφόρμα προστίγματος
2	Λογισμικό καταγραφής ημερολογίου	Η διαδικασία επικάλυψης κάθε υποστρώματος μπορεί να προβληθεί, συμπεριλαμβανομένων των παραμέτρων ταχύτητας και θέσης κάθε άξονα της επικάλυψης σε κάθε χρονικό σημείο της διαδικασίας επικάλυψης
3	Άδειες λειτουργίας	Τρεις τύποι δικαιωμάτων λειτουργίας για την είσοδο. Οι χειροκίνητες, ημιαυτόματες και αυτόματες ενέργειες της συσκευής μπορούν όλες να λειτουργούν στην διεπαφή

Κάλυψη από σκόνη:

Αριθμός	Σχέδιο	Τεχνικές παραμέτρους	Σημείωση
1	συνθέτει	Σύνθεση, πλάκα τρύπησης, FFU, ταινία σφράγισης
2	να σχεδιάσει	Διαφανές μπορεί να παρατηρήσει την κατάσταση της επικάλυψης σε πραγματικό χρόνο.
3	εξάτμιση	Το εξωτερικό κάλυμμα είναι αποκλεισμένο με οργανικές πύλες εξάτμισης και το μέγεθος της διεπαφής είναι DN80

Διαμόρφωση Το λίστα ελέγχου:

Κύρια διαμόρφωση:

Αριθμός	Ονομασία	Ετικέτα	Τοποθεσία της μάρκας
1	ΠΛΚ	Η Siemens	Γερμανία
2	Σερβοκινητήρας	Πανασόνικ	Κίνα
3	Μετατροπείς συχνοτήτων	ΕΝΤ	Κίνα
4	ΧΜΙ	Κουν Λουν	Ιαπωνία
5	Κουρέματα	NSK / FAG	Ιαπωνία/Γερμανία
6	Μικροσκοπικοί διακόπτες	Schneider/CHINT	Γαλλία/Κίνα
7	Αναμεταδιδόμενοι	Σνάιντερ	Γαλλία
8	Εναλλακτικός διακόπτης	Schneider/CHINT	Γαλλία/Κίνα

Διαμόρφωση ασφαλείας συσκευής:

1	Διακόπτης κινδύνου	Το καθαρό κάλυμμα, η διεπαφή λειτουργίας, το ηλεκτρικό κουτί ελέγχου και άλλες θέσεις είναι εξοπλισμένες με διακόπτες EMO, και πολλά σημεία μπορούν να σταματήσουν γρήγορα σε περίπτωση έκτακτης ανάγκης
2	Ασφαλιστικά κλειδαριά	Η πηγή κινδύνων για τη μηχανή χρησιμοποιεί μια συσκευή κλειδώματος υλικού ασφαλείας, η οποία σταματά τη λειτουργία των μονάδων που μπορεί να προκαλέσουν τραυματισμούς όταν ανοίξει το προστατευτικό κάλυμμα του εξοπλισμού.
3	Ασύρματο ήχου και φωτός	Ο εξοπλισμός τοποθετείται με ηχητική και οπτική συσκευή συναγερμού σε εμφανή θέση ή σε θέση που καθορίζεται από τον πελάτη.
4	Καθαρή κάλυψη	Ο εξοπλισμός απομονώνεται με εξωτερικό κάλυμμα και το κάλυμμα σκόνης διατηρείται μακριά από το εξωτερικό περιβάλλον, αποτρέποντας την είσοδο προσωπικού κατά τη διάρκεια της λειτουργίας.
5	Αερισμός και εξάτμιση	Η επικάλυψη των πτητικών οργανικών αερίων σχεδιάζεται με σύνδεση καυσαερίων
6	Άλλα	Ο σχεδιασμός του εξοπλισμού για τη χρήση νερού, ηλεκτρικού ρεύματος και χημικών προϊόντων πληροί τα εθνικά πρότυπα ασφάλειας
