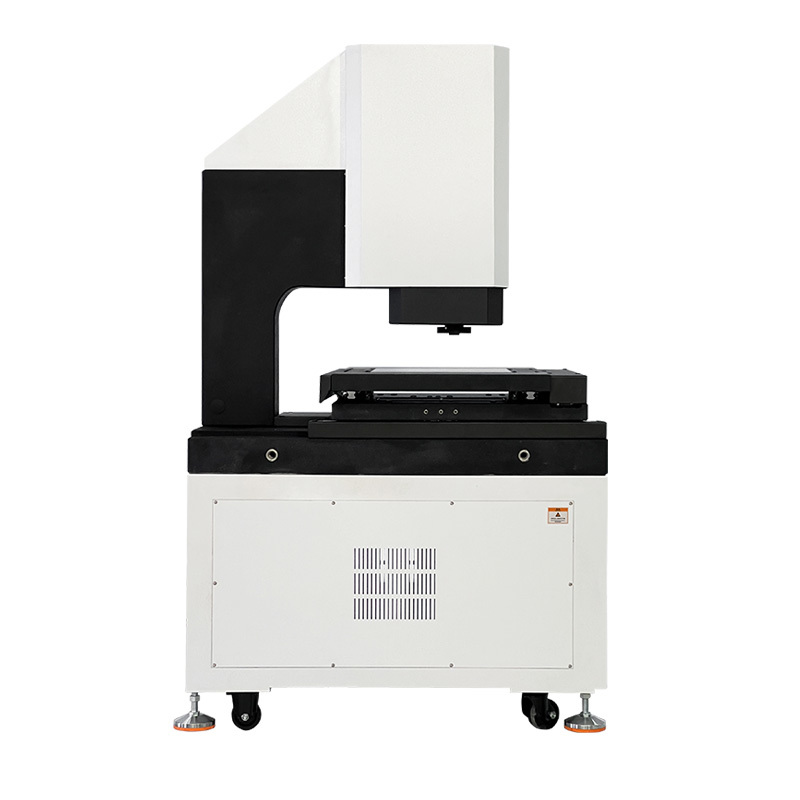

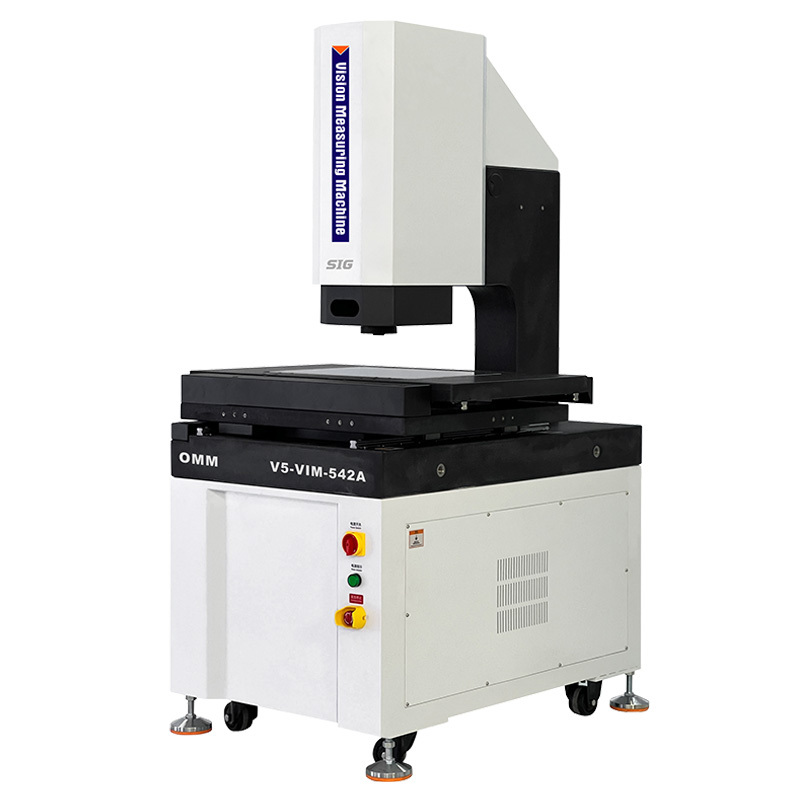

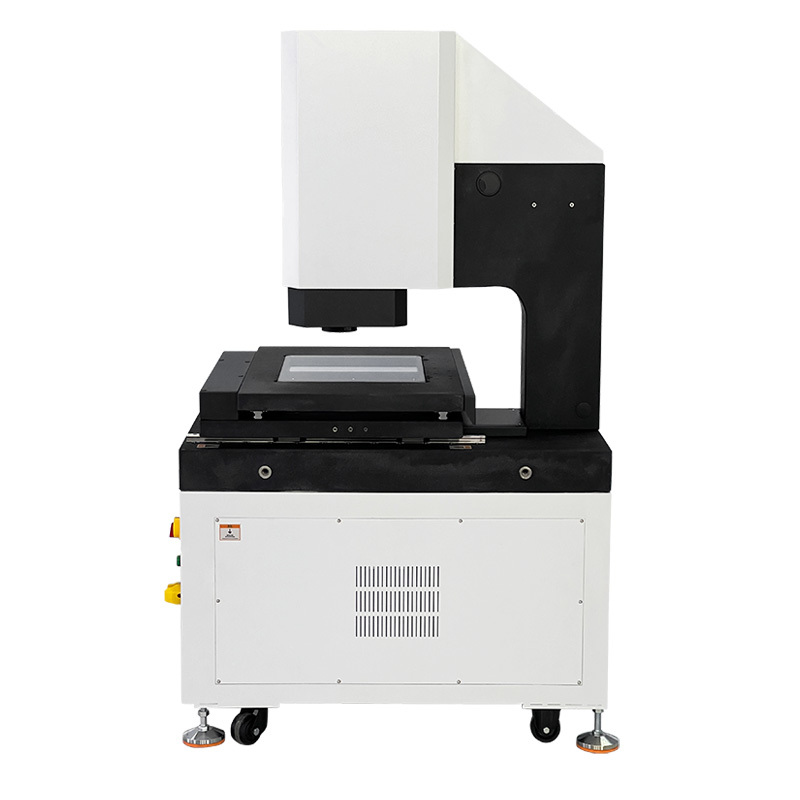

Μηχανή μέτρησης αυτόματης όρασης με ανυψωτικό V5-VIMΣειρά
Χαρακτηριστικά του προϊόντος:
ι XYZ τριαξονικός αυτόματος έλεγχος ακριβείας CNC, ακριβής τοποθέτηση·
Ι βάση και πυλώνας από γρανίτη, καλή σταθερότητα.
Πλεονεκτήματα: οξυγόνο, ατμόσφαιρα, ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμοσφαιρική ατμόσφαιρα.
ι 0,5 μm υψηλής ακρίβειας σχάρα για τη διασφάλιση της ακρίβειας τοποθέτησης και της ακρίβειας μέτρησης του συστήματος·
Ι ψηφιακή κάμερα υψηλής ανάλυσης για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης·
l 6.5X οπτικός φακός υψηλής ευκρίνειας, ακριβής ζουμ, διόρθωση των εικονοστοιχείων μία φορά·
l Το σύστημα φωτισμού επιφάνειας LED 8 περιοχών με 5 δακτυλίους και παράλληλο σύστημα φωτισμού διαγράμματος LED, που ελέγχεται από πρόγραμμα, πραγματοποιεί έξυπνη ρύθμιση φωτεινότητας 256 επιπέδων.
Το αυτόματο λογισμικό μέτρησης Vision iMeasuring με ισχυρές λειτουργίες και εύκολη λειτουργία.
Προδιαγραφές:
| Εμπορεύματα |
Μηχανή μέτρησης αυτόματης όρασης με ανυψωτικό V5-VIMΣειρά |
| Σχήμα |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Δρόμος άξονα X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Ακριβότητα* |
E1x,y |
2.0+L/200(um) |
| E1xy |
3.0+L/200(um) |
| Ε1z |
4.0+L/200(um) |
| Διάδρομος άξονα Z (mm) |
200 (προαιρετική ανύψωση σε 300 mm/400 mm) |
| Ανάλυση των κλίμακας |
Κεραυνός από γυαλί υψηλής ακρίβειας με ανάλυση 0,5 μm |
| Υλικό για το τραπέζι εργασίας |
Γρανίτης |
| Τρόπος καθοδήγησης |
Υψηλής ακρίβειας γραμμικός οδηγός, διπλής γραμμής διπλός οδηγός διαδρόμου |
| Τρόπος λειτουργίας |
Διοικητής joystick, λειτουργία ποντικιού, αυτόματο πρόγραμμα ανίχνευσης |
| Τρόπος λειτουργίας |
Χερούλι τηλεχειρισμού, λειτουργία ποντικιού, προγραμματισμός αυτόματης ανίχνευσης |
|
Φωτισμός
Σύστημα.
|
Σύνορο |
Φωτισμός παράλληλου διαγράμματος LED |
| Επιφάνεια |
0~255 Δοκιμαστικό ρυθμιζόμενο 8 διαίρεση LED επιφανειακό φωτισμό |
| Συζώδης |
Προαιρετικό φως LED υψηλής φωτεινότητας |
| Σύστημα βίντεο |
1/2.9 "Ψηφιακή κάμερα υψηλής ανάλυσης |
| 6.5X Ηλεκτρονική ανατροφοδότηση Ζουμ Σκοπός Ζουμ745EF, Οπτική μεγέθυνση:0.7X-4.5X, Μεγέθυνση βίντεο: 28X~180X |
| Λογισμικό μέτρησης |
iΜέτρηση |
| Λειτουργικό σύστημα |
Υποστήριξη λειτουργικού συστήματος WIN10/11-32/64 bit. |
| Γλώσσα |
Μπορεί να προστεθούν αγγλικές, απλοποιημένες κινεζικές, παραδοσιακές κινεζικές και άλλες γλωσσικές εκδόσεις. |
| Περιβάλλον εργασίας |
Η θερμοκρασία είναι 20°C 2°C και η αλλαγή θερμοκρασίας είναι μικρότερη από 1°C/hr. Η υγρασία 30% ~ 80% RH. Η δόνηση < 0,02g, ≤ 15Hz. |
| Ηλεκτρική τροφοδοσία |
220V/50Hz/10A |
| Κουβάκια μηχανών |
0~30Kg (τελική αντοχή: 50Kg) |
| Μέγεθος (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Καθαρό βάρος (kg) |
396 |
466 |
560 |
796 |
| Προαιρετική διαμόρφωση |
Ηλεκτρονικός φακός ζουμ ανατροφοδότησης με ομοαξονικό φως, ηλεκτρικός φακός ζουμ, ανιχνευτής επαφής, φάσμα λευκών σημείων φωτός, 3D κάμερα, ασύρματο τηλεχειριστήριο Bluetooth. |
Σημείωση:
Το L είναι το μέτριο μήκος ((mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται σε μεγάλο βαθμό με την επιφάνεια του εργαστηρίου.
Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
0Ο στόχος 5X ή 2X είναι προαιρετικός ανάλογα με τις ανάγκες.
Περιγραφή του μοντέλου διαμόρφωσης προϊόντος (παράδειγμα με V)5-VIM-432):
| Κατηγορία προϊόντων |
2.5D |
3D |
2.5D |
3D |
| Εμπορεύματα |
2.5D αυτόματη όραση
Μηχανή μέτρησης
|
Τριδιάστατο αυτόματο
Επικοινωνία & Όραμα
Μηχανή μέτρησης
|
2.5D αυτόματο
Λάιζερ-Σκαν & Όραση
Μηχανή μέτρησης
|
3D αυτόματη πολυαισθητική
Μηχανή μέτρησης
|
| Σχήμα |
V5-VIM-432Α |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Τύπος |
Α |
Β |
Γ |
D |
| Σημασία |
Οπτικός αισθητήρας φακού με ζουμ |
Αισθητήρας φακού ζουμ και αισθητήρας επαφής με ανιχνευτή |
Αισθητήρας φακού με ζουμ και αισθητήρας λέιζερ |
Αισθητήρας φακού ζουμ, αισθητήρας επαφής με ανιχνευτή και αισθητήρας λέιζερ |
| Επικοινωνία με ανιχνευτή |
Χωρίς |
Εφαρμογή του MCP-Kit1 |
Χωρίς |
Εφαρμογή του MCP-Kit1 |
| Μοντέλο λέιζερ |
Χωρίς |
Χωρίς |
Λέιζερ Omron |
Λέιζερ Omron |
| Έκδοση λογισμικού |
iΜέτρηση4.1 |
iΜέτρηση4.2 |
Μετρώντας5.0 |
Μετρώντας5.1 |
Προγράμματα και προδιαγραφές μηχανών μέτρησης αυτόματης όρασης με αντηλιακό:
| Σχήμα |
Κωδικός# |
Σχήμα |
Κωδικός# |
Σχήμα |
Κωδικός# |
Σχήμα |
Κωδικός# |
| V5-VIM-322A |
527-120G |
V5-VIM-432Α |
527-120H |
V5-VIM-542Α |
527-120J |
V5-VIM-652A |
527-120 χλμ. |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Μηχανή μέτρησης αυτόματης όρασης με ανυψωτικό V5Η σειρά μετρών χώρου:
| Ταξίδια |
Σχήμα |
Ακριβότητα |
Άξονας ΧΤαξίδι mm |
Δράση άξονα Y mm |
Δράση του άξονα Z |
Αξός Z Προσαρμοσμένη διαδρομή mm |
| E1x,y |
Ε1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
250 χιλιοστά |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 χιλιοστά |
300 χιλιοστά |
200 χιλιοστά |
300 χιλιοστά |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 χιλιοστά |
400 χιλιοστά |
200 χιλιοστά |
400 χιλιοστά |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 χιλιοστά |
400 χιλιοστά |
200 χιλιοστά |
400 χιλιοστά |
Άλλες ταξιδιωτικές προδιαγραφές μπορούν να προσαρμοστούν.
