Name: Mobile Bridge Optical CMM On Site Solution Instant Measurement Series V7-IVS
Brand: Hoyamo and Sinowon Inc
SKU: V7-IVS-432A
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κώδικας#: 503-120H

Ταξιδεύσεις στον άξονα X/Y: (400*300)mm

Διάσταση(ΠxΒxΥ): (1195*832*1579) mm

Βάρος: 650 κιλά

Ταξίδι στον άξονα Ζ: 200 χλστ

Γραμμικές Κλίμακες: Εισαγόμενη γραμμική ανάλυση κλίμακας: 0,1 μm

Χωρητικότητα φορτίων: < 25Kg

Λογισμικό μέτρησης: Γεωμεία

Επισημαίνω:

Σειρά AutoFlash CMM

Φορητή Γέφυρα CMM

Άμεση Μέτρηση CMM

Βασικές πληροφορίες

Τόπος καταγωγής: Jiangmen, Κίνα

Μάρκα: SINOWON

Πιστοποίηση: CE/ROHS

Αριθμό μοντέλου: V7-IVS-432A

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κόντρα πλακέ

Χρόνος παράδοσης: 30 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής: L/C,T/T

Δυνατότητα προσφοράς: 100 σετ/μήνα

Εκθεσιακός χώρος

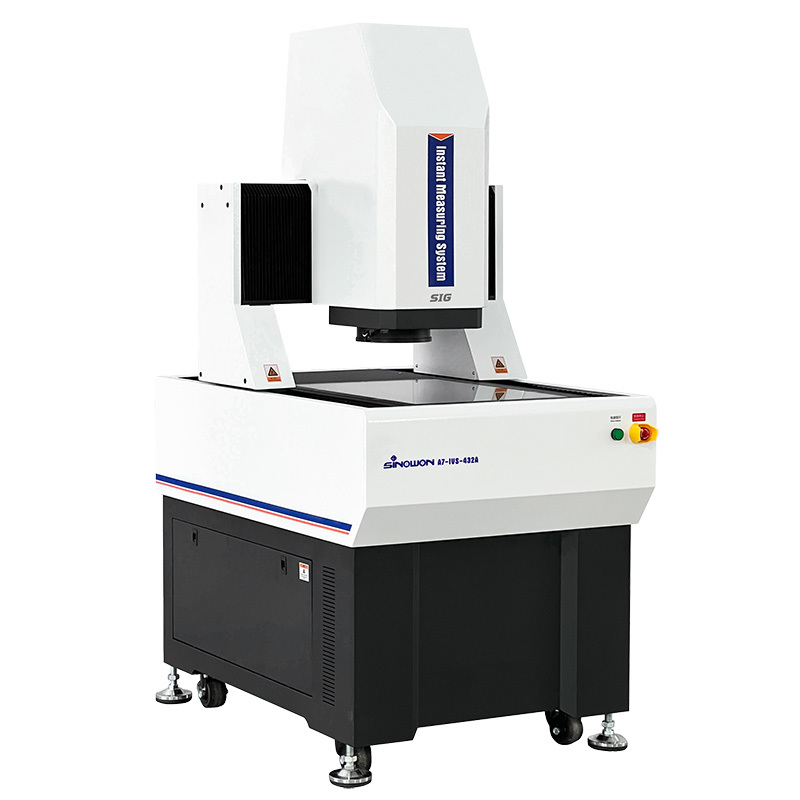

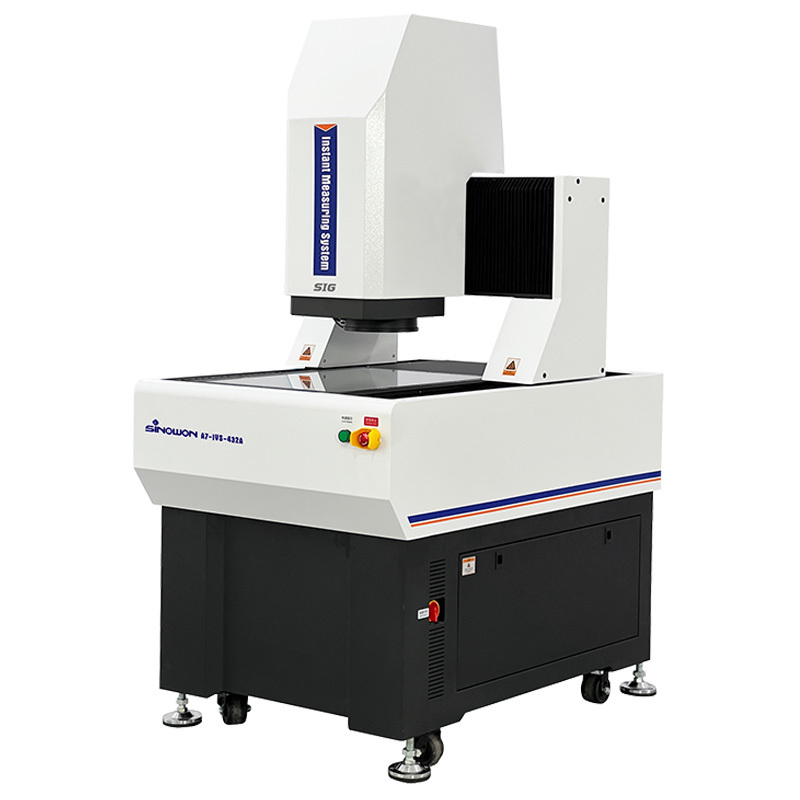

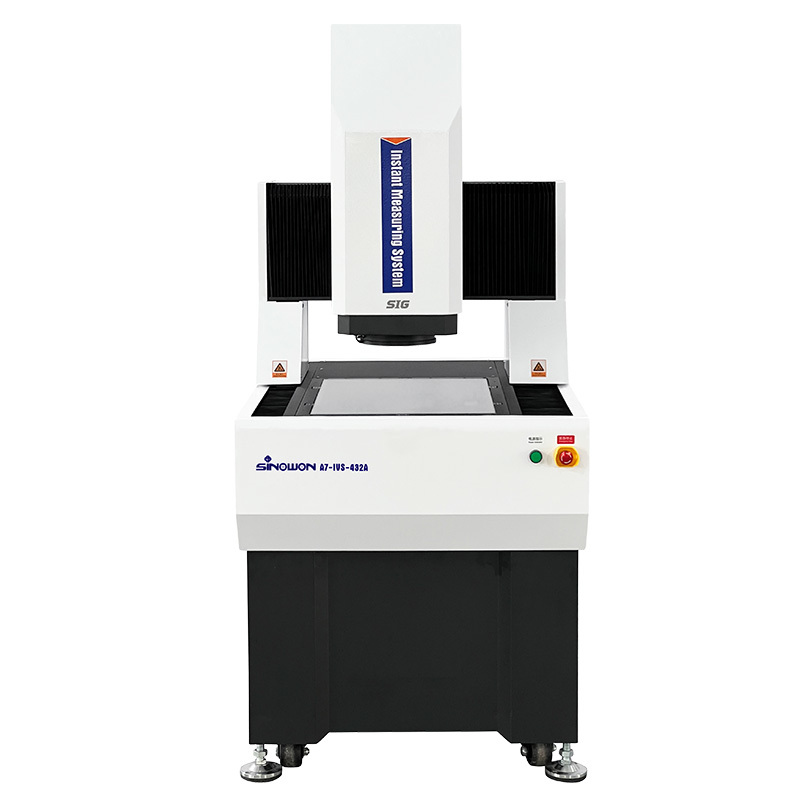

Mobile Bridge Optical CMM On Site Solution Instant Measurement Series V7-IVS

Περιγραφή προϊόντων

Σύστημα μέτρησης άμεσης όρασης κινητής γέφυρας A7-IVS Σειρά

Mobile Bridge Optical CMM On Site Solution Instant Measurement Series V7-IVS 0

Εισαγωγή του προϊόντος:

Η σειρά AutoFlash είναι ένα υψηλής ακρίβειας, πλήρως αυτόματο σύστημα μέτρησης άμεσης όρασης με δομή γκάντρι,ειδικά κατασκευασμένα για μετρήσεις GD&T με ηλεκτρικό έλεγχο τριών αξόνωνΕίναι εξοπλισμένο με αυτόματη εστίαση, αυτόματο έλεγχο φωτισμού και αυτόματη ρύθμιση κίνησης τόσο του υλικού όσο και του λογισμικού.που επιτρέπουν την ταχεία και ακριβή μέτρηση γραμμικών και γεωμετρικών διαστάσεωνΗ δομή της κινητής γέφυρας εξασφαλίζει ότι το μετρούμενο εργασιακό κομμάτι παραμένει σταθερό, εξασφαλίζοντας την ακρίβεια και τη σταθερότητα της μέτρησης, καθιστώντας το κατάλληλο για τη μέτρηση σε βιομηχανίες όπως η ηλεκτρονική,ιατρικό εξοπλισμό, LCD, και αεροδιαστημική.

Χαρακτηριστικά του προϊόντοςγ:

Εξοπλισμένη με κάμερα 20 εκατομμυρίων pixel και διπλό τηλεκεντρικό φακό με διπλή μεγέθυνση, η ποιότητα εικόνας είναι εξαιρετική.
Η σχεδίαση υψηλής τηλεκεντρικότητας κάτω των 0,02° εξασφαλίζει την ακρίβεια της μέτρησης για προϊόντα με σημαντικές διαφορές ύψους.
Η χαμηλή παραμόρφωση τηλεόρασης κάτω του 0,01% και η ομοιομορφία της παραμόρφωσης σε ολόκληρη την εικόνα εξασφαλίζουν τη δυναμική αναπαραγωγική ακρίβεια της μέτρησης.
Ο σχεδιασμός διπλής μεγέθυνσης επιτρέπει την αποτελεσματική μέτρηση με μεγάλο οπτικό πεδίο και τη μέτρηση υψηλής ακρίβειας με υψηλή μεγέθυνση,ικανοποίηση των διπλών αναγκών των πελατών για αποτελεσματικότητα και ακρίβεια;
Ο πλήρως αυτόματος έλεγχος ακρίβειας CNC τριών αξόνων XYZ εξασφαλίζει την ακριβή τοποθέτηση.
Η χρήση βάσης και στήλης από ινδικό μάρμαρο παρέχει καλή σταθερότητα.
Λεπτομερείς μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας, όπως οι μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας και οι μηχανισμοί για την παραγωγή ηλεκτρικής ενέργειας
Η γραμμική κλίμακα υψηλής ακρίβειας 0,1 μm εξασφαλίζει την ακρίβεια τοποθέτησης και μέτρησης του συστήματος.

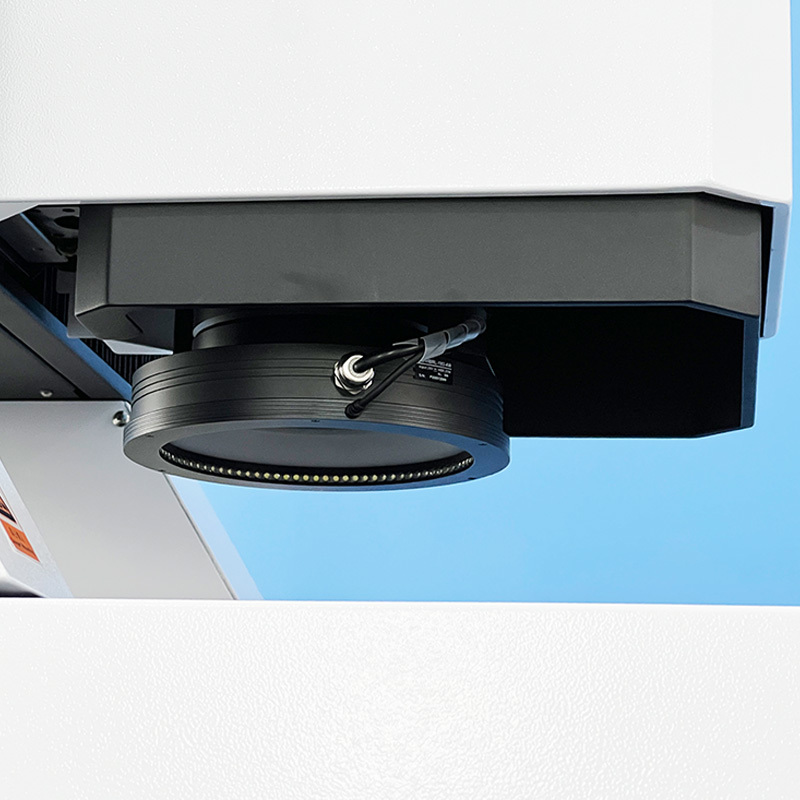

Εφοδιασμένο με διάφορες πηγές φωτός και έξυπνη λειτουργία ανύψωσης για να προσαρμόζεται σε διάφορα σενάρια μέτρησης.
Το ισχυρό και εύκολο στη χρήση λογισμικό μέτρησης Geomea βελτιώνει τον έλεγχο της ποιότητας.
Τα προγράμματα αυτόματης μέτρησης μπορούν να ρυθμίζονται για την αποτελεσματική και ταχεία ολοκλήρωση των μετρήσεων παρτίδας.
Προαιρετικοί αισθητήρες λευκού φωτός χωρίς επαφή μπορούν να χρησιμοποιηθούν για τη μέτρηση του πάχους, της επίπεδης επιφάνειας κ.λπ.

Εφαρμογή:

Μπορεί να εφαρμοστεί στην ακριβή μέτρηση μεγάλων αντικειμένων
Βιομηχανία 3C: οθόνες κινητών τηλεφώνων, θήκες κινητών τηλεφώνων
Ηλεκτρονική βιομηχανία: Πίνακες PCB
Νέα ενέργεια: μπαταρίες λιθίου
Βιομηχανία αυτοκινήτων: εξαρτήματα ακριβείας

Προδιαγραφές:

Εμπορεύματα				Σύστημα μέτρησης άμεσης όρασης κινητής γέφυρας Α7- Σειρά IVS
Σχήμα				Α7-IVS-432	Α7-IVS-542
Δρόμος άξονας X/Y ((mm)				(400*300) mm	(500*400) χιλιοστά
Διάσταση ((WxDxH)				(11958321579) mm	(14639401591) mm
Μέγεθος συσκευασίας				(138011701910) χιλιοστά	(169013002000) χιλιοστά
Βάρος				650 κιλά	780 κιλά
Διάδρομος άξονα Z ((mm)				200 χιλιοστά
Άξονας X/Y/Z-3 Γραμμικές κλίμακες				Εισαγόμενη γραμμική ανάλυση κλίμακας: 0,1 μm
Τρόπος καθοδήγησης				Λεχνική καθοδήγηση ακρίβειας, διπλή οδική διπλή καθοδήγηση.
Τρόπος λειτουργίας				Διοικητής joystick, λειτουργία ποντικιού, πρόγραμμα αυτόματης ανίχνευσης
Δυνατότητα φόρτωσης				< 25kg
Εργασιακό περιβάλλον				Θερμοκρασία 20°C±2°C, εύρος υγρασίας <2°C/hr, υγρασία 30~80%, δονήσεις <0,002g, <15Hz
Ηλεκτρική τροφοδοσία				Δυναμικό ρεύματος:
Λογισμικό μέτρησης				Γεωμεία
Κάμερα				1 ′′ 20Mpixel B/W κάμερα
Διπλός τηλεκεντρικός φακός				Διπλή διπλή τηλεκεντρική φακό
Μεγέθυνση				0.16X	0.64X
Μέτρηση εικόνας	Επαναληψιμότητα		Δεν μετακινούνται.	±1μm	±0,5μm
			Μετακόμιση	±2μm	±1,5μm
	Ακριβότητα*		Χωρίς δεσμευτικό χαρακτήρα	±3,9μm	±2μm
			Επαναληπτικό	±7μm	±4μm
Απόσταση εργασίας				145 ± 2 mm	145 ± 2 mm
Τηλεκεντρικότητα				< 0,02°	< 0,02°
Βαθμό πεδίου				6 mm@25 lp/mm	0.6mm@64lp/mm
Το πεδίο όρασης		1 ¢		8255100	211425
				534469	131117
		2/3
Απόφαση				20um	7.8um
Σύστημα φωτισμού		Σύνορο		Οπτικό φωτισμό
		Επιφάνεια		0~255 επίπεδα συνεχώς ρυθμιζόμενου φωτισμού LED

Περιγραφή του μοντέλου διαμόρφωσης προϊόντος (παράδειγμα με το A7-IVS-432):

Κατηγορία προϊόντων	2.5D	3D	2.5D	3D
Εμπορεύματα	2.5D Μέτρηση άμεσης όρασης	Μέτρηση τρισδιάστατης στιγμιαίας όρασης	2.5D Λαζερική σάρωση και μέτρηση στιγμιαίας όρασης	3D αυτόματη πολυαισθητική μηχανή μέτρησης
Σχήμα	Α7-IVS-432Α	Α63-IVS-432Β	Α7-IVS-432C	Α7-IVS-432D
Τύπος	Α	Β	Γ	D
Σημασία	Οπτικός αισθητήρας φακού με ζουμ	Αισθητήρας φακού ζουμ και αισθητήρας επαφής με ανιχνευτή	Αισθητήρας φακού με ζουμ και αισθητήρας λέιζερ	Αισθητήρας φακού ζουμ, αισθητήρας επαφής με ανιχνευτή και αισθητήρας λέιζερ
Επικοινωνία με ανιχνευτή	Χωρίς	Εφαρμογή του MCP-Kit1	Χωρίς	Εφαρμογή του MCP-Kit1
Μοντέλο λέιζερ	Χωρίς	Χωρίς	Ο Omron Lazer	Ο Omron Lazer

Εγώ...μοντέλα και προδιαγραφές συστήματος μέτρησης ορατότητας:

Σχήμα	Κωδικός#	Σχήμα	Κωδικός#	Σχήμα	Κωδικός#	Σχήμα	Κωδικός#
Α7-IVS-432Α	503-120H	Α7-IVS-542Α	503-120J	Α7-IVS-652Α	503-120K	Α7-IVS-862Α	503-120L
Α7-IVS-432Β	503-220H	Α7-IVS-542Β	503-220J	Α7-IVS-652Β	503-220K	Α7-IVS-862Β	503-220L
Α7-IVS-432C	503-320H	Α7-IVS-542C	503-320J	Α7-IVS-652C	503-320K	Α7-IVS-862C	503-320L
Α7-IVS-432D	503-320H	Α7-IVS-542D	503-320J	Α7-IVS-652D	503-320K	Α7-IVS-862D	503-320L

Σύστημα μέτρησης άμεσης όρασης Πίνακας καθοδήγησης διαστήματος μέτρησης:

Ταξίδια	Σχήμα	Ακριβότητα	Χ άξονας Δρόμος mm	Υ άξονας Ταξίδι χμ	Ζ άξονας Τυποποιημένη διαδρομή mm	Ζ άξονας Μέγιστη μετακίνηση κατά παραγγελία mm
300X400X200	Α3-IVS-432	3+L/200	400	300	200	400
	Α6-IVS-432	2.5+L/200	400	300	200	400
	Α7-IVS-432	2+L/200	400	300	200	400
	Α7-ITS--432	2+L/200	400	300	200	400
400X500X200	Α3-IVS-542	3+L/200	500	400	200	400
	Α6-IVS-542	2.5+L/200	500	400	200	400
	Α7-IVS-542	2+L/200	500	400	200	400
	Α7-ITS--542	2+L/200	500	400	200	400
500X600X200	Α3-IVS-652	3+L/200	600	500	200	400
	Α6-IVS-652	2.5+L/200	600	500	200	400
	Α7-IVS-652	2+L/200	600	500	200	400
	Α7-ITS-652	2+L/200	600	500	200	400
600X800X200	Α3-IVS-862	3+L/200	800	600	200	400
	Α6-IVS-862	2.5+L/200	800	600	200	400
	Α7-IVS-862	2+L/200	800	600	200	400
	Α7-ITS-862	2+L/200	800	600	200	400

Άλλες ταξιδιωτικές προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες του πελάτη.

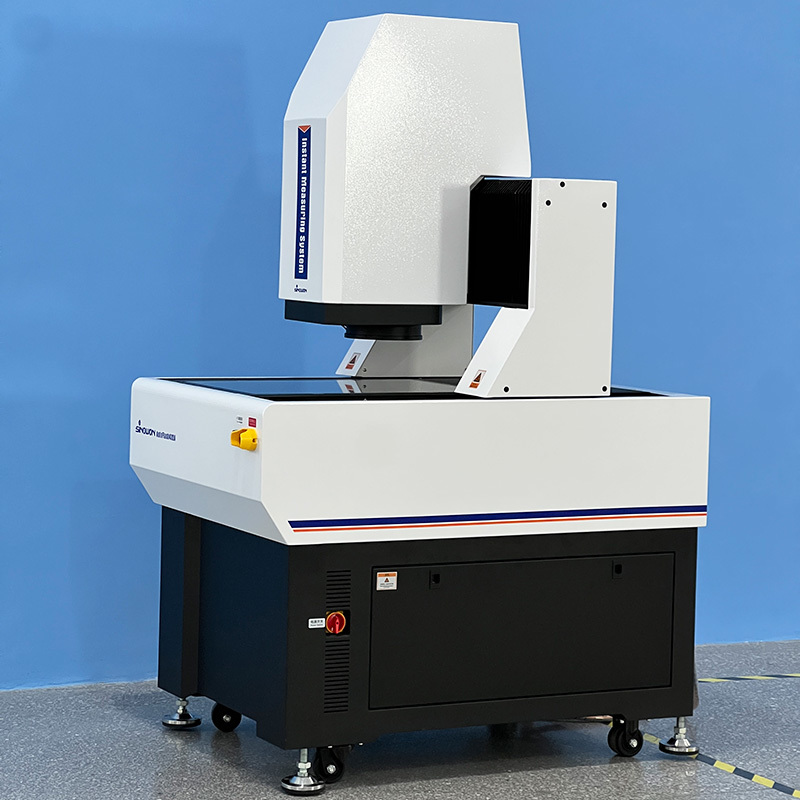

Mobile Bridge Optical CMM On Site Solution Instant Measurement Series V7-IVS 1

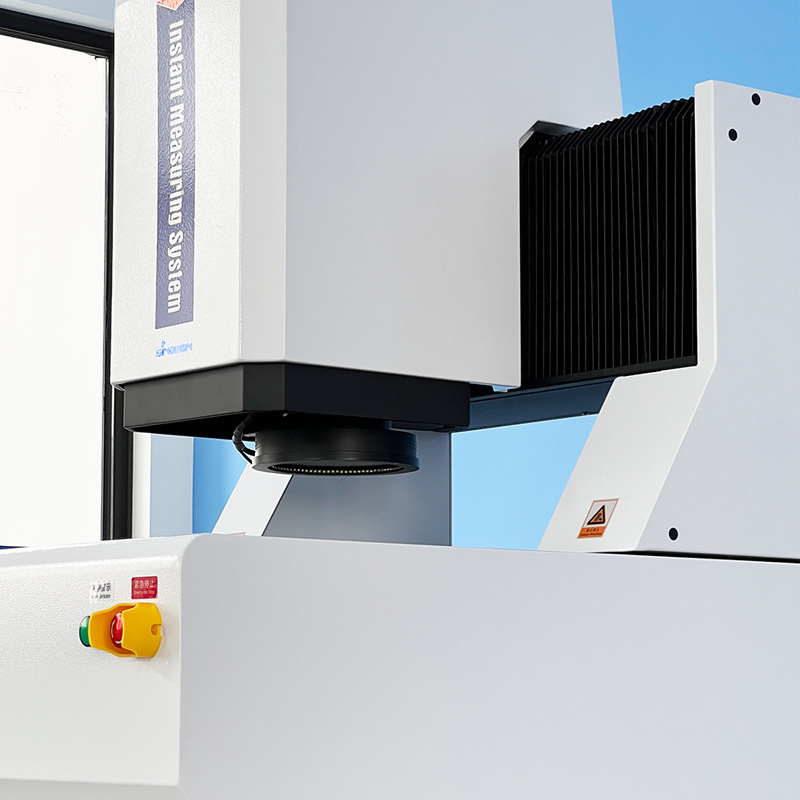

Mobile Bridge Optical CMM On Site Solution Instant Measurement Series V7-IVS 2

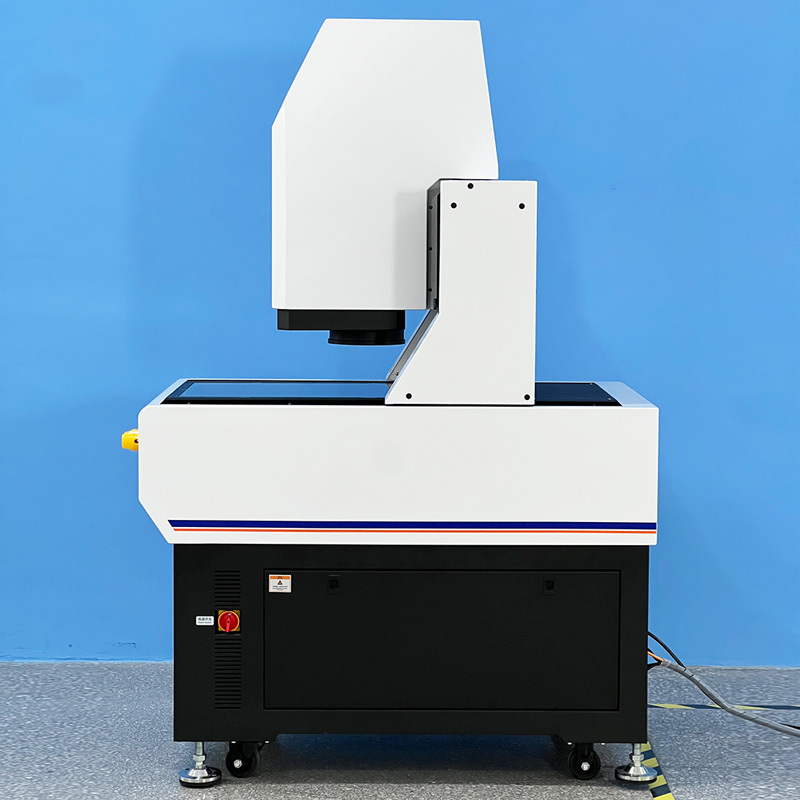

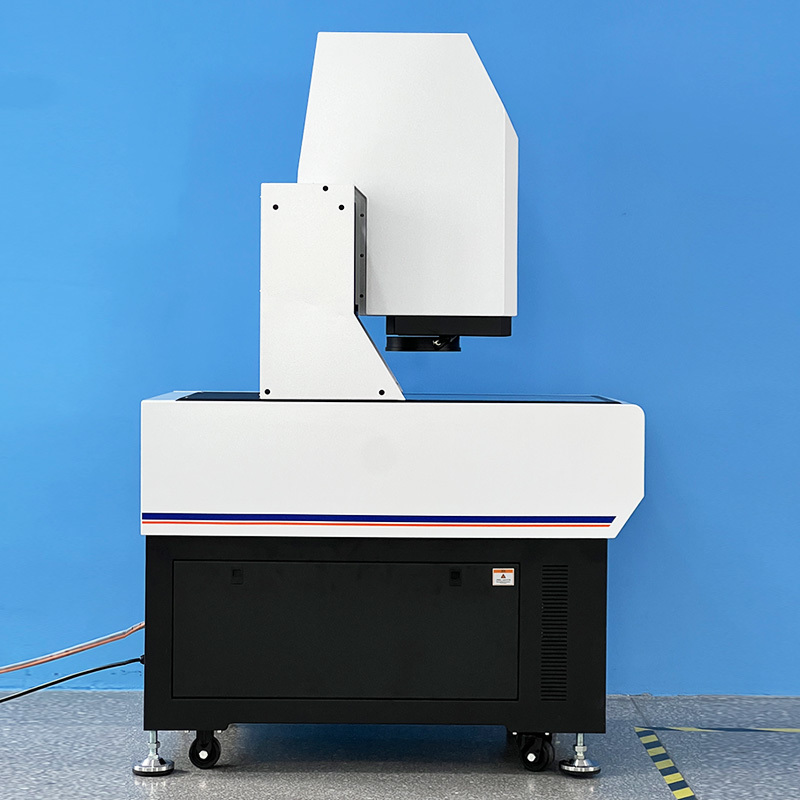

Mobile Bridge Optical CMM On Site Solution Instant Measurement Series V7-IVS 3
