Αυτόματο Σύστημα Μέτρησης Όρασης – Μη Επαφική Ακριβής Μετρολογία Σειρά AutoFlash

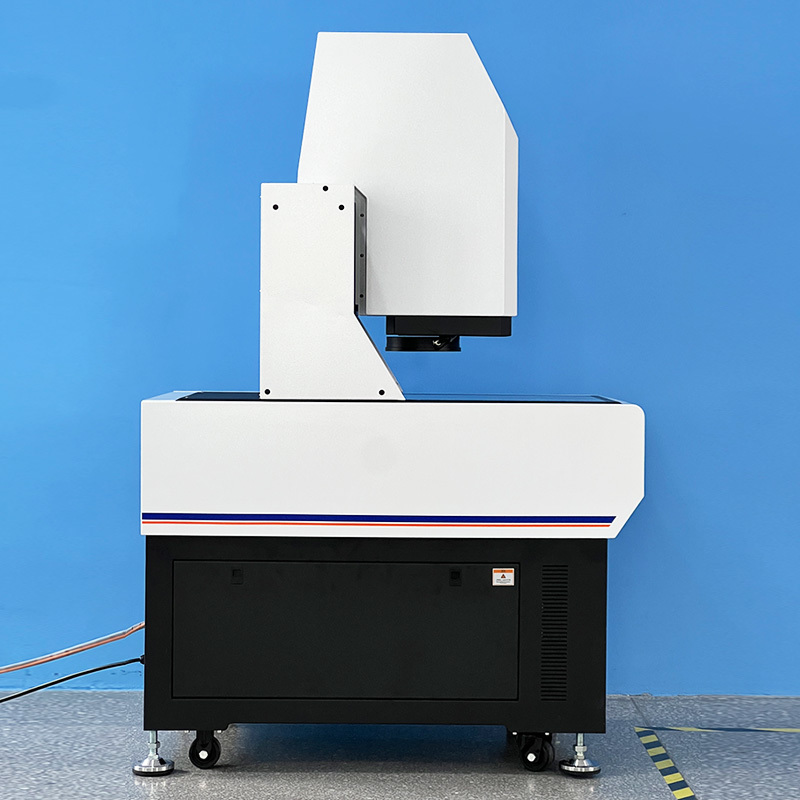

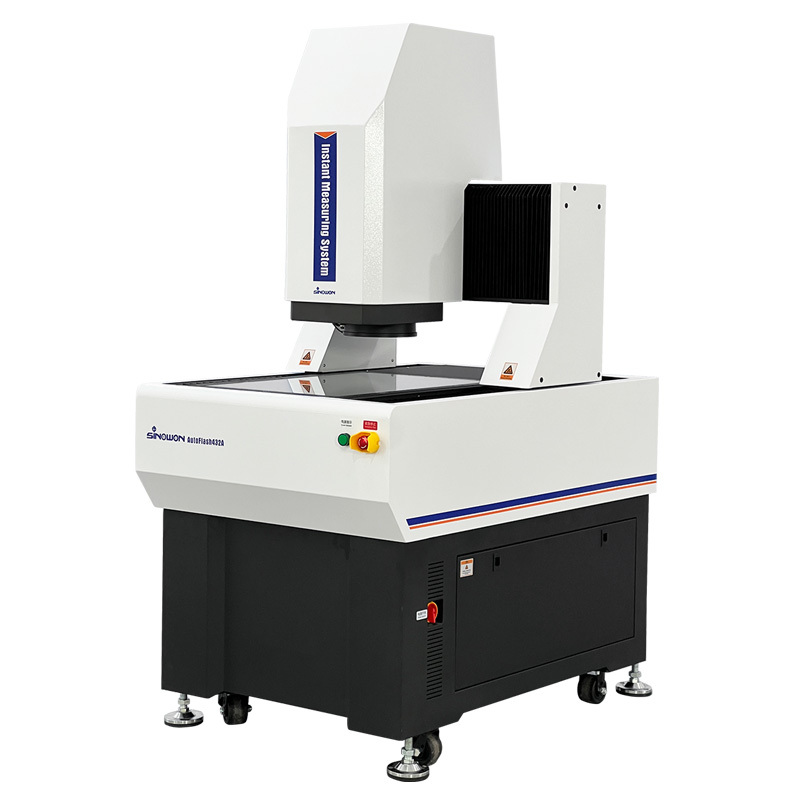

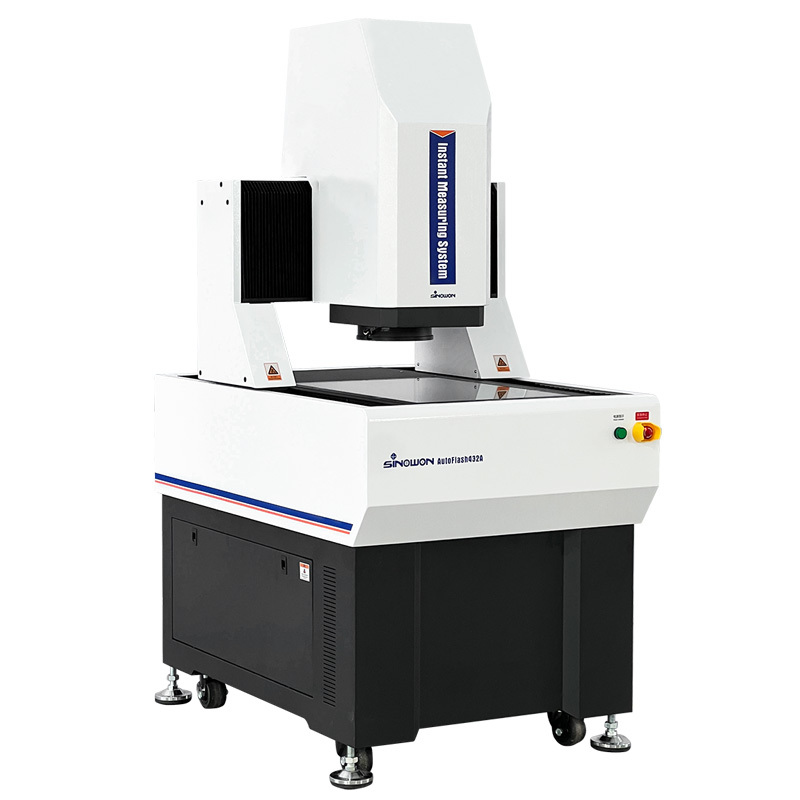

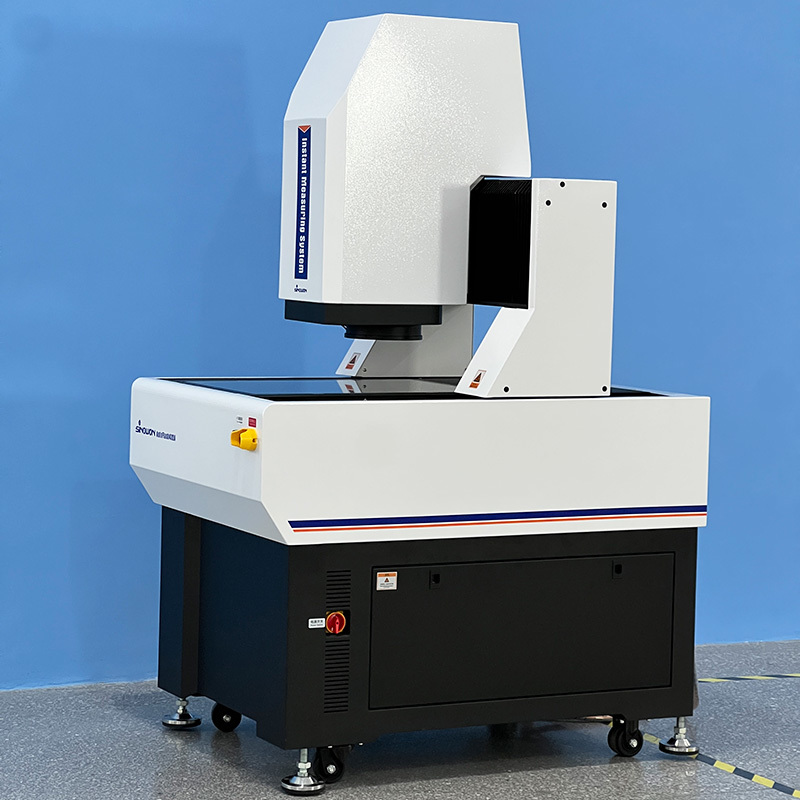

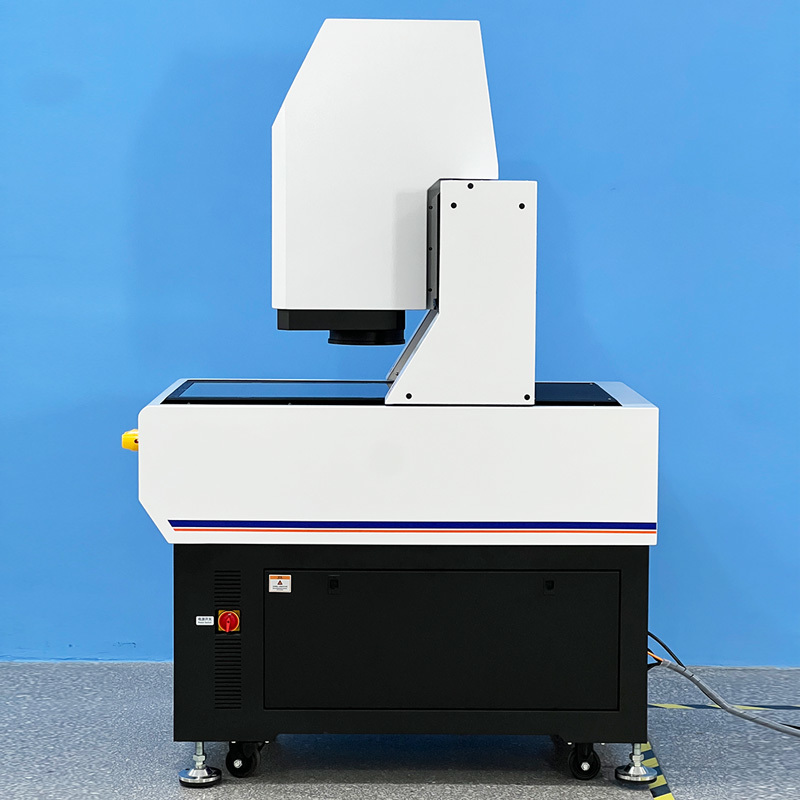

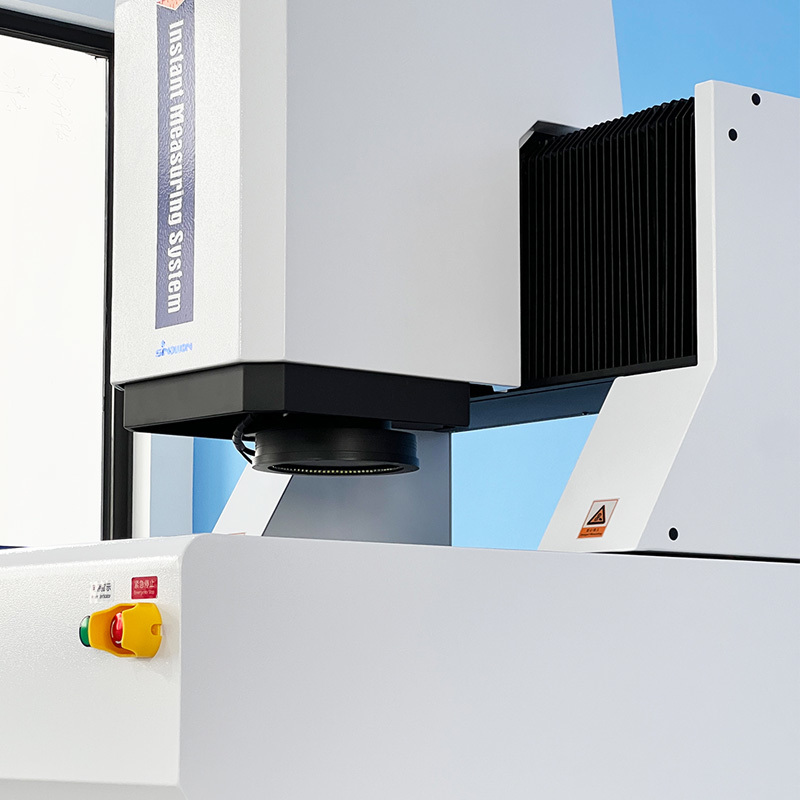

Σύστημα Μέτρησης Άμεσης Όρασης Mobile Bridge AutoFlash Σειρά

Εισαγωγή Προϊόντος:

Η σειρά AutoFlash είναι ένα σύστημα μέτρησης άμεσης όρασης υψηλής ακρίβειας, πλήρως αυτόματο, με δομή γέφυρας, που αναπτύχθηκε ειδικά για μετρήσεις GD&T με τριών αξόνων αυτόματο ηλεκτρικό έλεγχο. Είναι εξοπλισμένο με αυτόματη εστίαση, αυτόματο έλεγχο φωτισμού και αυτόματη διαμόρφωση κίνησης τόσο υλικού όσο και λογισμικού, επιτρέποντας γρήγορη και ακριβή μέτρηση γραμμικών και γεωμετρικών διαστάσεων. Η δομή της κινητής γέφυρας διασφαλίζει ότι το μετρούμενο τεμάχιο παραμένει ακίνητο, εξασφαλίζοντας ακρίβεια και σταθερότητα μέτρησης, καθιστώντας το κατάλληλο για μέτρηση σε βιομηχανίες όπως ηλεκτρονικά, ιατρικός εξοπλισμός, LCD και αεροδιαστημική.

Χαρακτηριστικά Προϊόντοςc:

• Εξοπλισμένο με κάμερα 20 εκατομμυρίων pixel και διπλό τηλεκεντρικό φακό με διπλή μεγέθυνση, η ποιότητα απεικόνισης είναι εξαιρετική;
• Ο σχεδιασμός υψηλής τηλεκεντρικότητας κάτω από 0,02° εξασφαλίζει ακρίβεια μέτρησης για προϊόντα με σημαντικές διαφορές ύψους;
• Η χαμηλή παραμόρφωση TV κάτω από 0,01% και η ομοιομορφία της παραμόρφωσης σε ολόκληρη την εικόνα εξασφαλίζουν την ακρίβεια δυναμικής επαναληψιμότητας της μέτρησης;
• Ο σχεδιασμός διπλής μεγέθυνσης επιτρέπει την αποτελεσματική μέτρηση με μεγάλο οπτικό πεδίο και τη μέτρηση υψηλής ακρίβειας με μεγάλη μεγέθυνση, ικανοποιώντας τις διπλές ανάγκες των πελατών για αποτελεσματικότητα και ακρίβεια;
• Ο τριών αξόνων XYZ CNC πλήρως αυτόματος έλεγχος ακριβείας εξασφαλίζει ακριβή τοποθέτηση;
• Η χρήση βάσης και στήλης από ινδικό μάρμαρο παρέχει καλή σταθερότητα;
• Οδηγοί γραμμικής ακριβείας, βίδες σφαιρών γείωσης, σερβοκινητήρες AC κ.λπ., εξασφαλίζουν την ακρίβεια και τη σταθερότητα του συστήματος κίνησης;
• Η γραμμική κλίμακα ακριβείας 0,1μm εξασφαλίζει την ακρίβεια τοποθέτησης και μέτρησης του συστήματος;

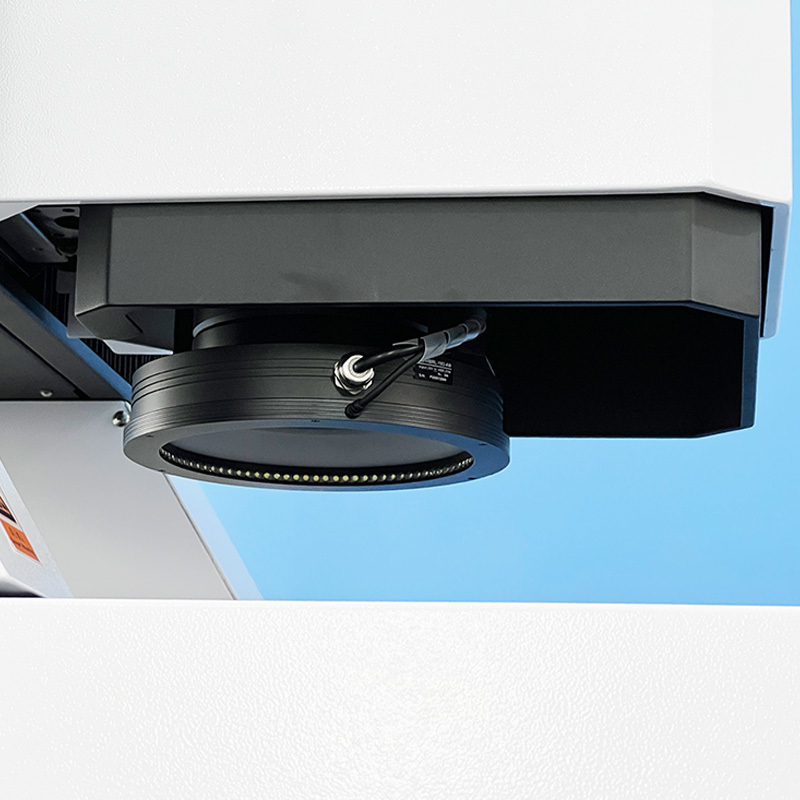

• Εξοπλισμένο με διάφορες πηγές φωτός και μια έξυπνη λειτουργία ανύψωσης για προσαρμογή σε διάφορα σενάρια μέτρησης;
• Το ισχυρό και εύχρηστο λογισμικό μέτρησης Geomea βελτιώνει τον ποιοτικό έλεγχο;
• Μπορούν να ρυθμιστούν αυτόματα προγράμματα μέτρησης για την αποτελεσματική και γρήγορη ολοκλήρωση μετρήσεων παρτίδας;
• Προαιρετικά, μπορούν να χρησιμοποιηθούν αισθητήρες λευκού φωτός χωρίς επαφή για τη μέτρηση του πάχους, της επιπεδότητας κ.λπ.

Εφαρμογή:

• Μπορεί να εφαρμοστεί σε μέτρηση ακριβείας αντικειμένων μεγάλου μεγέθους
• Βιομηχανία 3C: οθόνες κινητών τηλεφώνων, θήκες κινητών τηλεφώνων
• Ηλεκτρονική βιομηχανία: πλακέτες PCB
• Νέα ενέργεια: μπαταρίες λιθίου
• Αυτοκινητοβιομηχανία: εξαρτήματα ακριβείας

Προδιαγραφές:

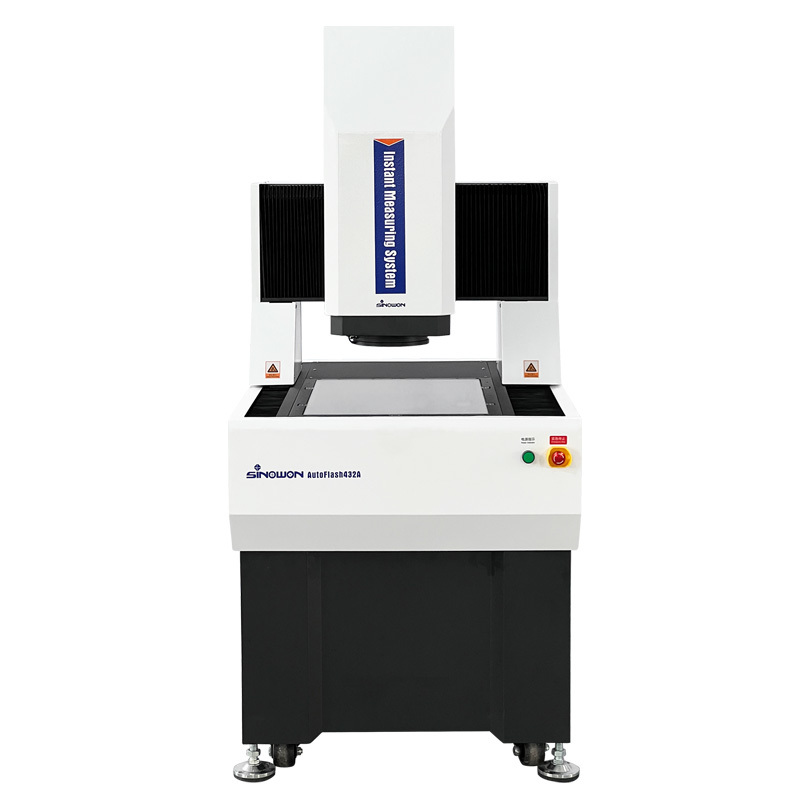

Περιγραφή μοντέλου διαμόρφωσης προϊόντος (Παράδειγμα με AutoFlash432):

Μοντέλα και προδιαγραφές συστήματος μέτρησης άμεσης όρασης:Μοντέλο

Διαδρομή
