Με τα χαρακτηριστικά της μέτρησης φλας μεγάλης εμβέλειας, υψηλής ακρίβειας, αυτοματισμού, η τηλεκεντρική απεικόνιση και το έξυπνο λογισμικό επεξεργασίας εικόνας συνεργάζονται για τη μέτρηση,κάθε μέτρηση γίνεται εξαιρετικά αποτελεσματική. Απλά τοποθετήστε το εργασιακό κομμάτι στο αποτελεσματικό εύρος μέτρησης και στη συνέχεια πατήστε το κουμπί,όλες οι διμερείς διαστάσεις του εργασιακού τμήματος θα εξάγονται αυτόματα μετά την άμεση ολοκλήρωση των δεδομένων δοκιμής.
Βιομηχανικές εφαρμογές:
Χρησιμοποιείται ευρέως στην ταχεία μέτρηση σε παρτίδες μικρών προϊόντων και εξαρτημάτων, όπως μηχανήματα, ηλεκτρονικά, καλούπια, χύτευση με ένεση, υλικό, καουτσούκ, ηλεκτρικές συσκευές χαμηλής τάσης,μαγνητικά υλικά, τυπωτικά, συνδετήρες, τερματικά, κινητά τηλέφωνα, οικιακές συσκευές, πλακέτες εκτυπωμένων κυκλωμάτων, ιατρικές συσκευές, ρολόγια, εργαλεία κοπής κλπ.
Χαρακτηριστικά του προϊόντος:
ι Για την εξασφάλιση της ακρίβειας της δοκιμής χρησιμοποιούνται αλγόριθμοι επεξεργασίας εικόνας όπως η ανίχνευση των ορίων των υποpixel, η αυτόματη αποφλοιή και η ακανονική αφαίρεση σημείων και η παλινδρόμηση των ελάχιστων τετραγώνων.
Ι σπάει τη σύμβαση της διαμετρικής μέτρησης επιτρέποντας τη συνολική μέτρηση απεικόνισης χωρίς μετακίνηση της πλατφόρμας δοκιμής, με υψηλή ταχύτητα και υψηλή ακρίβεια.
Το σχήμα και η κατεύθυνση του δείγματος μπορούν να απομνημονεύονται αυτόματα χωρίς επαναλαμβανόμενη τοποθέτηση.
Ι Είναι κατάλληλο για τη μέτρηση παρτίδας, καθώς ο εξοπλισμός θα μετρά αυτόματα μετά την αυτόματη αναγνώριση πολλαπλών εργαστηρίων και στοιχείων δοκιμής.
Οι τιμές μέτρησης καταγράφονται και αποστέλλονται αυτόματα, και στη συνέχεια πραγματοποιούνται στατιστικές και αναλύσεις για να διευκολυνθεί η εφαρμογή των δεδομένων δοκιμής.
l Χρησιμοποιούνται τηλεκεντρικοί φακοί με υψηλό βάθος πεδίου και χαμηλή στρέβλωση για να εξασφαλίζονται καθαρές εικόνες με άκρη, χωρίς στρέβλωση, αποκαθιστώντας το πραγματικό μέγεθος του προϊόντος, εξαλείφοντας τα λάθη μέτρησης,και διασφάλιση της ακρίβειας των μετρήσεων και της επαναληψιμότητας.
Η αποτελεσματική μέτρηση παρτίδας συντομεύει σημαντικά το χρόνο μέτρησης, βελτιώνει την αποτελεσματικότητα της μέτρησης, μειώνει το κόστος εργασίας και εξαλείφει τα ανθρώπινα λάθη.
Τεχνικές παραμέτρους:
| Εμπορεύματα |

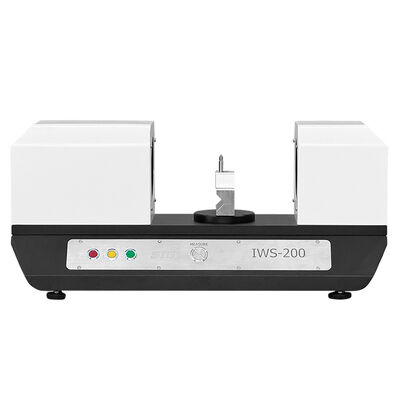

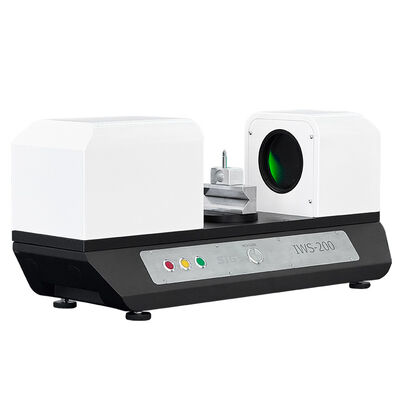

Οριζόντιο σύστημα μέτρησης άμεσης όρασης |
| Σχήμα |
IWS-200 |
| Κωδικός # |
500-200 |
| Πεδίο μέτρησης |
φ100 mm, εξωτερική διάμετρος σκηνής 120 mm |
| Απόσταση εργασίας |
145mm (Καθορισμένο, στο κέντρο της σκηνής) |
| Ακριβότητα μέτρησης |
±2,0μm |
| Ακριβότητα επανάληψης |
±0,5μm |
| Αισθητήρας εικόνας (pixels) |
1-ιντσών κάμερα USB3.0, 2000W Pixels |
| Σύστημα φωτισμού |
Παράλληλη κάτω φωτεινή πηγή, επιφανειακό δακτυλικό φως προαιρετικό |
| Δακτυλίδια |
Μονό μεγεθυντικό τηλεκεντρικό φακό |
| Βαθμό πεδίου |
12 χιλιοστά |
| Εργασιακό περιβάλλον |
Θερμοκρασία: 0°~45°C |
| Υγρασία: 45% ~ 75% RH |
| Δονήσεις:<0,002g,<15Hz |
| Λογισμικό μέτρησης |
Ειδικό λογισμικό μέτρησης με ένα κουμπί |
| Χρόνος δοκιμής |
< 5S (λιγότερο από 100 μεγέθη δοκιμής) |
| Δεδομένα εξόδου |
Αναφορά δεδομένων δοκιμής αυτόματης εξόδου |
| Λειτουργία μέτρησης |
2D μέτρηση: σημείο, ευθεία, κύκλος, τόξο, γωνία, απόσταση, έλλειψη, δαχτυλίδι O, αυλάκι, ορθογώνιο, παράλληλος |
| Βοηθητικές λειτουργίες |
Διασταύρωση, παράλληλη, κάθετη, αρτηριακή, ισοδύναμη |
| Γεωμετρική ανοχή |
Ανεπάρκεια διαστάσεων, ανεπάρκεια θέσης, μορφή και ανεπάρκεια θέσης
(θέση, συγκεντρότητα, κάθετη, παράλληλος, πραγματική στρογγυλότητα, πραγματική ευθεία, περίγραμμα κλπ.)
|
| Δυνατότητα μεταφοράς μηχανών |
20 κιλά |
| Λειτουργικό σύστημα |
Υποστήριξη λειτουργικού συστήματος WIN10, 32/64-bit |
| Γλώσσα λειτουργίας |
Αγγλικά, απλοποιημένα κινεζικά, παραδοσιακά κινεζικά, άλλες γλώσσες μπορούν να προστεθούν |
| Ηλεκτρική τροφοδοσία |
220V/50Hz/10A |
| Διαστάσεις του σχεδίου (D)WΗ) |
(715*263*318) mm (εκτός από οθόνες) |
| Καθαρό βάρος |
31 κιλά |
