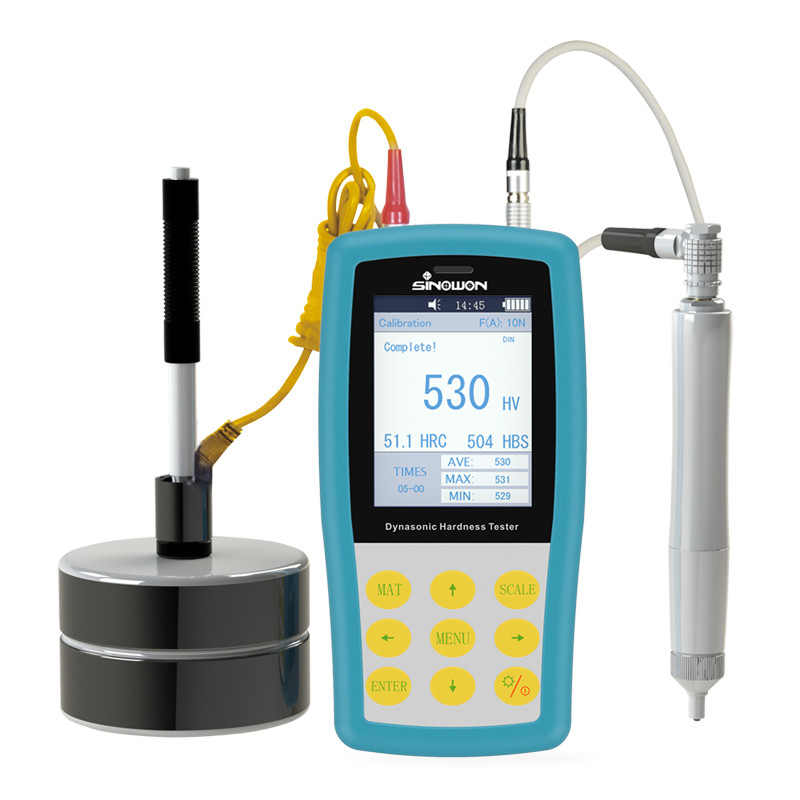

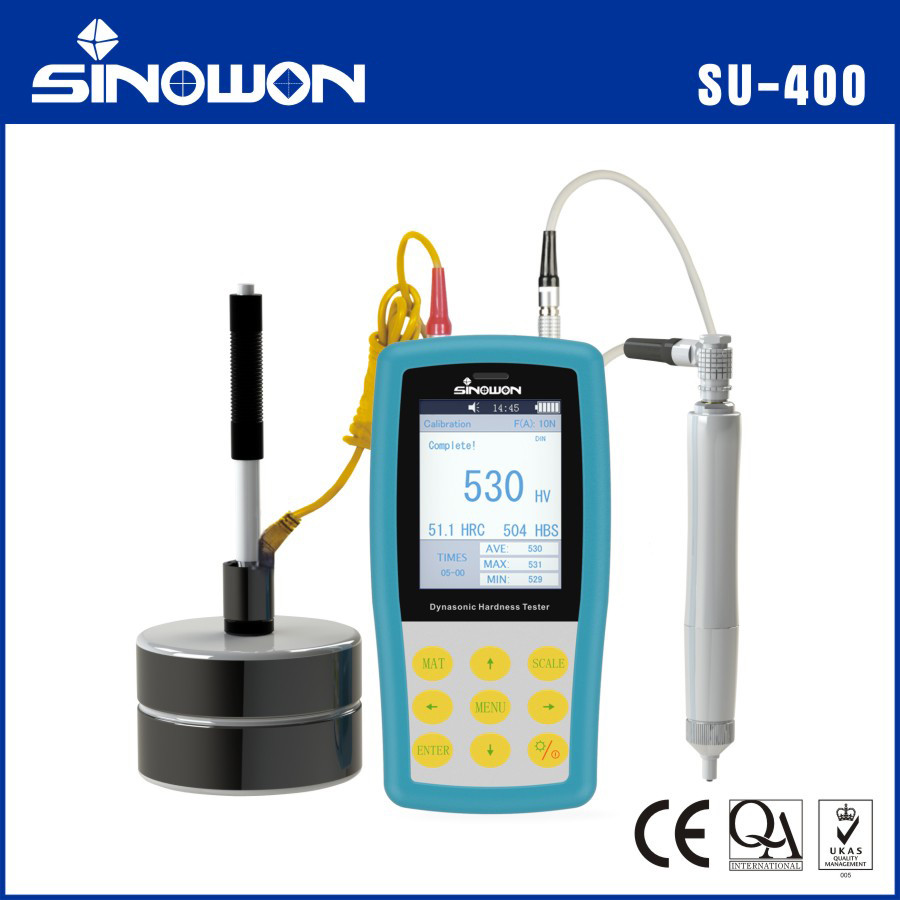

Φορητός καθολικός δοκιμαστής δυνασικής σκληρότητας SU-400H
Σύντομη εισαγωγή:
● Το SU-400 Dynasonic Hardness Tester είναι ένα παγκόσμιο φορητό βαρύμετρο με δίδυμη μέθοδο δοκιμής.Δοκιμασία σκληρότητας σε ένα όργανο, λύνει το δίλημμα ότι η μέθοδος Leeb δεν μπορεί να δοκιμάσει την σκληρότητα της επικάλυψης και της επικάλυψης (στο UCI), και η μέθοδος UCI δεν μπορεί να δοκιμάσει το χοντρό υλικό κρυστάλλων στη βιομηχανία χύτευσης (στο Leeb).
● Το SU-400 μπορεί να λειτουργήσει όχι μόνο με τους μηχανοκίνητους και χειροκίνητους ανιχνευτές UCI, αλλά και με τον ανιχνευτή πρόσκρουσης Leeb,είναι καθολική η δοκιμή της σκληρότητας υλικού με λεπτή κρυσταλλική δομή ή χοντρή κρυσταλλική δομή στη μεταλλική βιομηχανία.
● Το σύστημα ανιχνευτών SU-400 UCI είναι ιδανικό για τη μέτρηση δοκιμών σκληρότητας σχετικά με την επικάλυψη και την επικάλυψη, η οποία μπορεί να μετρήσει τη σκληρότητα του χρωμίου, της επικάλυψης χαλκού,Καρβουρισμένο στρώμα και στρώμα νιτρίωσης αποτελεσματικά.
● Το δυναμικό σύστημα ανίχνευσης Leeb SU-400 είναι κατάλληλο για τη μέτρηση της σκληρότητας των χονδρών υλικών, όπως το χύτεμα και το σφυρηλάτημα.
● SU-400 είναι ένα durometer NDT λόγω της έντρηση επαφής είναι πολύ μικρή για να παρατηρηθεί, είναι μια από τις εξαιρετικές λύσεις για τη δοκιμή σκληρότητα των τελικών προϊόντων, όπως, το καλούπι, ταχύτητα, άξονα, ράβδος,βίδα, σιδηροδρόμους κλπ.
● Το SU-400 συμμορφώνεται με το πρότυπο ASTM A1038-2005, το πρότυπο DIN DIN50159-1-2008 και το εθνικό πρότυπο της Κίνας GB/T 34205-2017, GB/T 17394.
Χαρακτηριστικά:
● Ένα όργανο δύο εφαρμογές ∆εδοχή υπερηχητικού ανιχνευτή και συσκευής πρόσκρουσης Leeb.
● Μεταλλικό κέλυφος ∆ημιδική υφή, προστατεύει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές, βελτιώνει τη σταθερότητα του οργάνου.
● Επισκόπηση σε έγχρωμη οθόνη ∆είχνει την τρέχουσα τιμή μέτρησης, τη συσσωρευτική τιμή μέτρησης, τις τιμές Max, Min και Ave.
● Μεταφορά δεδομένων μέσω Bluetooth
● Αποθήκευση μαζικών δεδομένων
● Πρόσβαση βαθμονόμησης ∆ιατηρήστε δεδομένα βαθμονόμησης 20 ομάδων χωρίς να κάνετε βαθμονόμηση για το ίδιο υλικό ξανά και ξανά.
SΠροδιαγραφές:
| Εμπορεύματα |
Δοκιμαστής σκληρότητας δυνασώνων |
| Σχήμα |
SU-400H |
| Κωδικός# |
882-151Η
|
| Υπερήχων ανιχνευτής |
Ο χειροκίνητος ανιχνευτής HP-1K,HP-2K,HP-5K,HP-10K και ο μηχανοκίνητος ανιχνευτής MP-300,MP-500,MP-800,MP-1000 |
| Συσκευές πρόσκρουσης |
Τυποποιημένη παράδοση:D ((προαιρετική DC,DL,D+15,C,G) |
| Κλίμακα σκληρότητας |
HL, HV, HB, HRC, HRB, HRA, HS κλπ. |
| Πεδίο μέτρησης |
Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος πρέπει να λαμβάνονται υπόψη για την αξιολόγηση της συμμόρφωσης με την παρούσα οδηγία.
|
| Μετρώντας την Ακριβότητα |
Επικαιροποίηση των προδιαγραφών για την παρακολούθηση των οχημάτων με κινητήρα |
| Απόφαση |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Εμφάνιση αποτελεσμάτων |
Αξία μέτρησης, μέγιστη, ελάχιστη, μέγιστη ακρίβεια, ενιαία λειτουργία, λειτουργία παρτίδας κ.λπ. |
| Αποθήκευση δεδομένων |
1000 αποτελέσματα δοκιμών ομάδας και 20 δεδομένα βαθμονόμησης ομάδας |
| Μεταφορά δεδομένων |
Bluetooth |
| Διαρκής περίοδος εργασίας |
10h (κλείστε το πίσω φως) |
| Περιβάλλον λειτουργίας |
Θερμοκρασία: -10°C~50°C, υγρασία: 30%~80% |
| Δραστηριακή τάση |
4.2V |
| Τρόπος φόρτισης |
USB |
| Διάσταση |
160x80x31 χιλιοστά |
| Βάρος |
≤ 500g (μη συμπεριλαμβανόμενο το ανιχνευτικό) |

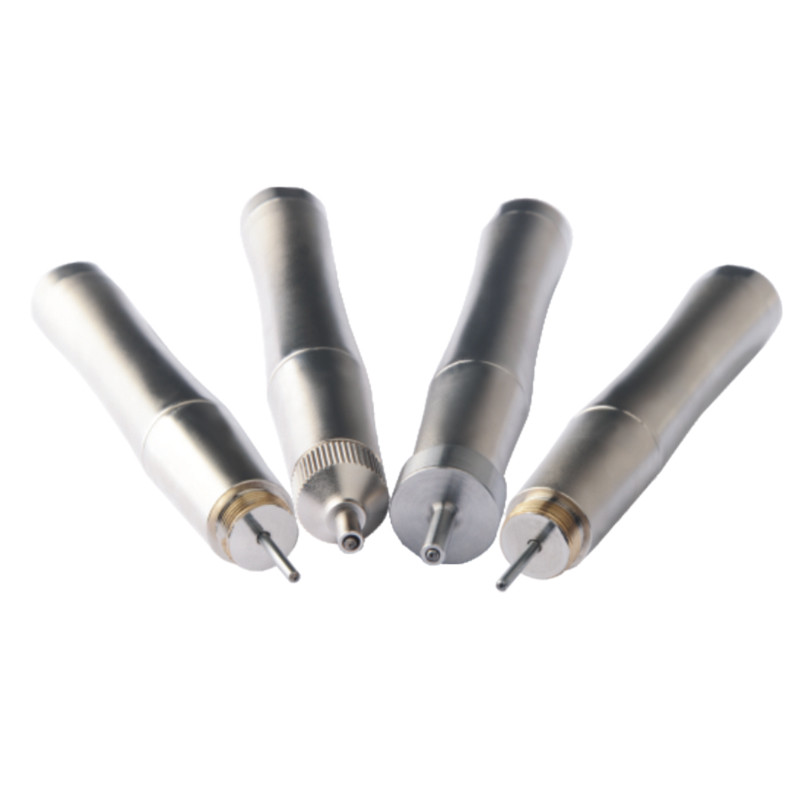

Εγχειρίδιο ανίχνευσης υπερηχητικής σκληρότητας
Χαρακτηριστικά:
● Εισαγωγή της τελευταίας τεχνολογίας υπερήχων αισθητήρων
● Αποκτήστε ακριβή τιμή σκληρότητας χωρίς βοηθητικές συσκευές
● Υποστήριξη ταχείας μέτρησης 360°
● Εξαιρετική ανθρώπινη μηχανική σχεδίαση εύκολη στην κατοχή
● Η κατάλληλη διάμετρος και το βάρος του ανιχνευτή είναι εύκολο να ελέγχεται
● Γρήγορη και ακριβής μέτρηση της άκρης και της σταθερής θέσης του δείγματος
● Μικροεξάκλαση, μη καταστροφική για το δείγμα
Εγχειρίδιο προδιαγραφών ανίχνευσης:
| Τύπος ανιχνευτή |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Κωδικός# |
882-311 |
882-321 |
882-331 |
882-341 |
| Σημείωση |
Προαιρετικό |
Τύπος |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτωσης |
10N |
20N |
50N |
98N |
| Διάμετρος |
21 χιλιοστά |
21 χιλιοστά |
21 χιλιοστά |
21 χιλιοστά |
| Διάρκεια |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
| Διάμετρος ταλαντωτικής ράβδου |
20,4 mm |
20,4 mm |
3 χιλιοστά |
3 χιλιοστά |
| Ακατέργαστη επιφάνεια μέτρησης |
Ra<3,2um |
Ρα<5um |
Ra<10um |
Ra<15um |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος του υλικού δοκιμής |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |

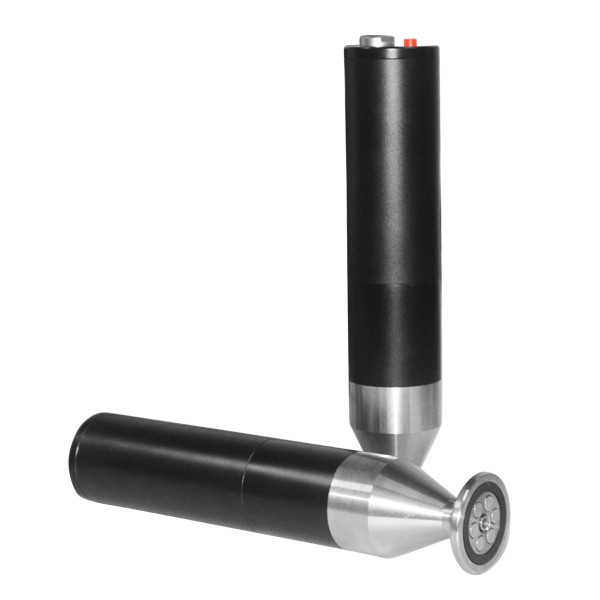

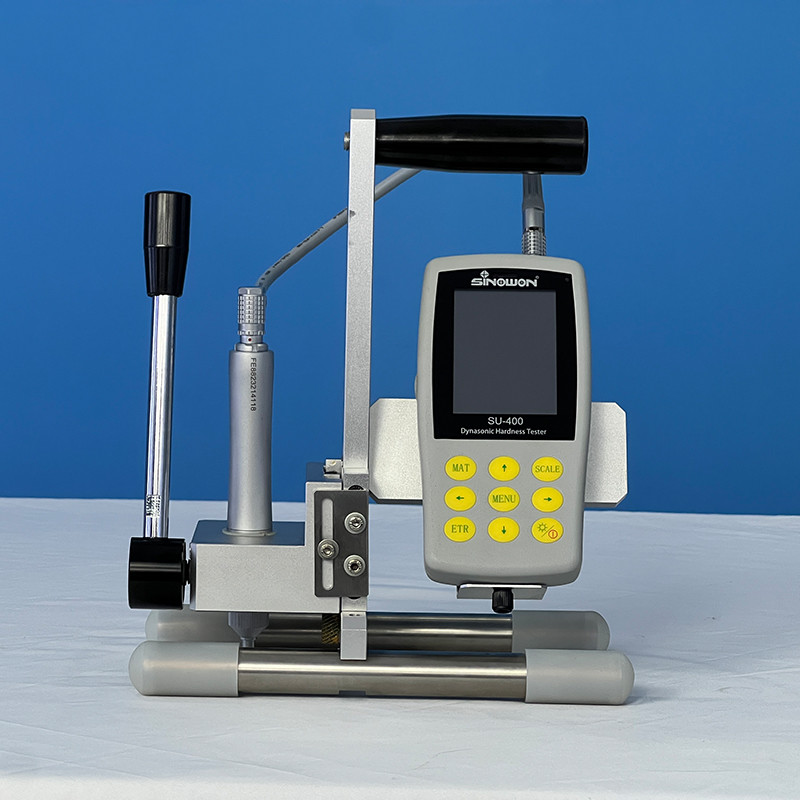

Μετακινούμενος ανιχνευτής υπερήχων σκληρότητας:
Χαρακτηριστικά:
● Εισαγωγή της τελευταίας τεχνολογίας υπερήχων αισθητήρων
● Αποκτήστε ακριβή τιμή σκληρότητας χωρίς βοηθητικές συσκευές
● Εξαιρετική ανθρώπινη μηχανική σχεδίαση εύκολη στην κατοχή
● Γρήγορη και ακριβής μέτρηση της άκρης και της σταθερής θέσης του δείγματος
● Μικροεξάκλαση, χωρίς καταστροφική επίδραση στο δείγμα
● Μηχανοκίνητο σύστημα χειρισμού, ένα κλειδί για γρήγορη μέτρηση
● Εξάλειψη σφαλμάτων χειραψίας με χειροκίνητο ανιχνευτή, μεγαλύτερη ακρίβεια και επαναληψιμότητα
● Πιο κατάλληλο για λεπτά κομμάτια, σκληρότητα της στρώσης επικάλυψης
Προδιαγραφές μηχανοκίνητης ανίχνευσης:
| Τύπος ανιχνευτή |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Κωδικός# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Σημείωση |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτωσης |
3N |
5N |
8N |
10N |
20N |
| Διάμετρος |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
| Διάρκεια |
200 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
| Διάμετρος ταλαντωτικής ράβδου |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος του υλικού δοκιμής |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
Εφαρμογή φορητού καθολικού δοκιμαστή δυνασικής σκληρότητας:
● Μέτρηση της σκληρότητας της άκρης φλάντζας και της σφραγίδωσης της ρίζας του κιβωτίου, του καλούπιου, του φύλλου, του σκληρυνόμενου δοντιού επιφάνειας και του αυλαίου του κιβωτίου και του κομβικού μέρους.
● Μέτρηση σκληρότητας άξονα, σωλήνα λεπτού τοιχώματος και δοχείου.
● Μέτρηση της σκληρότητας των τροχών και του περιστροφού της τουρμπίνας.
● Μέτρηση της σκληρότητας της λεπίδας της κοπής·
● Μέτρηση της σκληρότητας των εξαρτημάτων συγκόλλησης
● Μέτρηση ορισμένου βάθους διαφάνειας βαθιάς μπουκιάς, κυψελώδους σημασίας μεγαλύτερης ακτίνας, ακανόνιστου επιπέδου.
● Μέτρηση της σκληρότητας των περισσότερων σιδηρούχων μετάλλων, μη σιδηρούχων μετάλλων και άλλων κράματος στη βιομηχανική παραγωγή.
