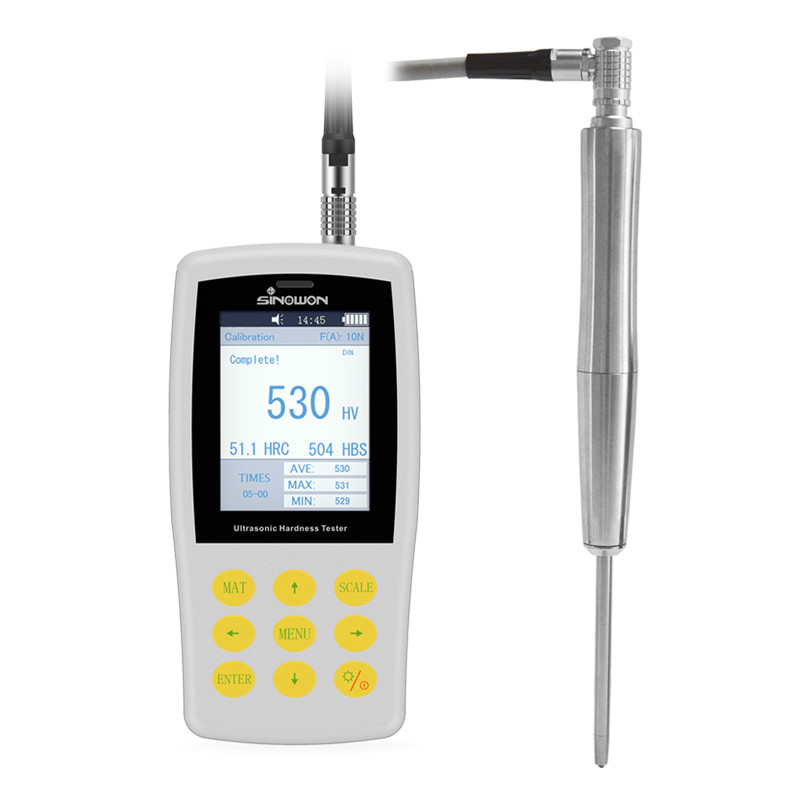

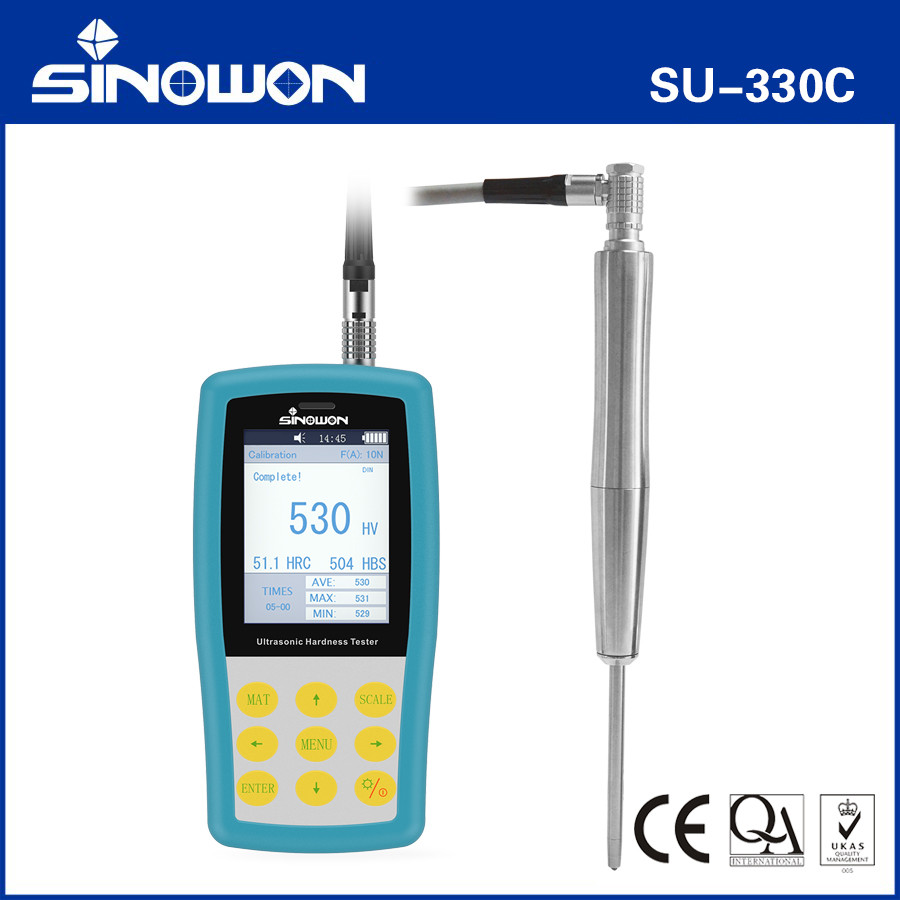

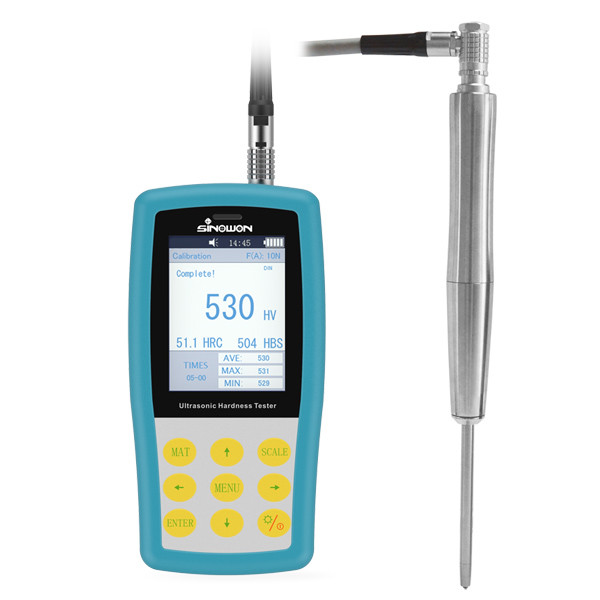

Επιμηκυμένο Υπερηχητικό Σκληρόμετρο (Σκληρόμετρο Γρανάζι, Σκληρόμετρο Βαθιάς Οπής)
SU-330C
Εισαγωγή:
● Το Επιμηκυμένο Υπερηχητικό Σκληρόμετρο SU-300C είναι ένα ειδικό φορητό σκληρόμετρο χειρός με επιμηκυμένο αισθητήρα HP-1C κατασκευασμένο από την ομάδα Sinowon. Εφαρμόζει τη μέθοδο της υπερηχητικής επαφής για τη μέτρηση της σκληρότητας στο σημείο.
● Το SU-330C είναι ένα σκληρόμετρο NDT, επειδή η εσοχή επαφής είναι πολύ μικρή για να παρατηρηθεί, είναι μια από τις εξαιρετικές λύσεις για τη δοκιμή της σκληρότητας των τελικών προϊόντων, όπως η βαθιά οπή του καλουπιού, το δόντι του γραναζιού, το λοξό επίπεδο των ραγών κ.λπ.
● Το SU-330C συμμορφώνεται με το πρότυπο ASTM A1038-2005, το γερμανικό πρότυπο DIN50159-1-2008 και το εθνικό πρότυπο της Κίνας GB/T 34205-2017.
Εφαρμογή:

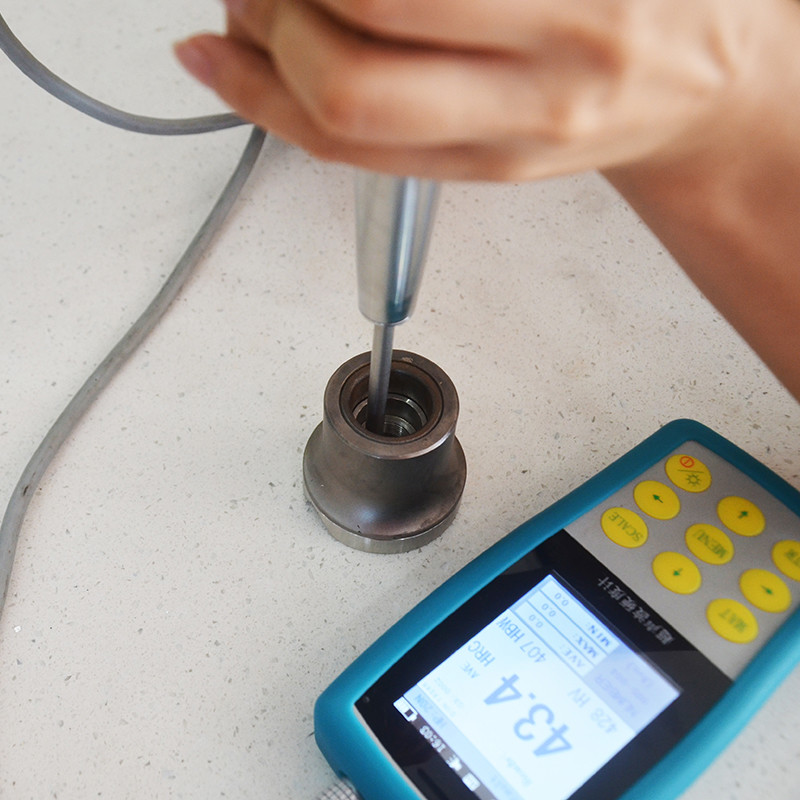

Το SU-330C με εκτεταμένο αισθητήρα χρησιμοποιείται για τη δοκιμή της σκληρότητας του γραναζιού και του δείγματος βαθιάς οπής, υπό ακραίο περιορισμό χώρου ή στο δάπεδο των αυλακώσεων.
Χαρακτηριστικά:
● Τέλεια Ακρίβεια —— ±3% HV, ±1.5HR, ±3%HB
● Μικροσκοπική Εσοχή —— Μόνο ένα μικροσκόπιο υψηλής ισχύος μπορεί να παρατηρήσει την εσοχή.
● Γρήγορη Μέτρηση —— Αποτέλεσμα σε 2 δευτερόλεπτα.
● Μεγάλη Οθόνη LCD —— Εμφανίζει άμεσα το αποτέλεσμα της μέτρησης, τον αριθμό των φορών, το μέγιστο, το ελάχιστο, τον μέσο όρο και την απόκλιση.
● Φιλική Λειτουργία —— Λειτουργεί καλά μετά από σύντομη εκπαίδευση.
● Εγγυημένη Εγγύηση —— 2-ετής εγγύηση για την κύρια μονάδα (Εξαιρείται ο αισθητήρας).
● Μαζική Αποθήκευση —— Αποθήκευση 1000 ομάδων δεδομένων μέτρησης.
● Απλός Βαθμονόμηση —— Αποθήκευση 20 ομάδων δεδομένων βαθμονόμησης για κλήση, βελτίωση της απόδοσης βαθμονόμησης.
Τεχνικές Προδιαγραφές:
| Εμπόρευμα |
Επιμηκυμένο Υπερηχητικό Σκληρόμετρο |
| Μοντέλο |
SU-330C |
| Κωδικός# |
882-141C |
| Αισθητήρας |

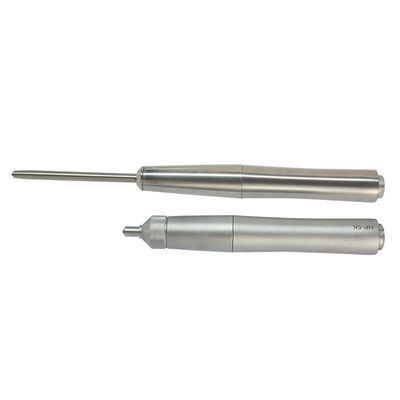

Standard 10N:HP-1C；Optional 20N:HP-2C
|
| Εύρος (DIN) |
HRC:20-68；HRB:55-100；HRA:37-85；
HBS:100-500；HV:100-1500；Mpa:255-2180N/mm
|
|
Ακρίβεια (%)
|
Κλίμακα |
﹤250HV |
250~500HV |
500~800HV |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Κλίμακες |
HV；HRA, HRB,HRC; HB；HS
|
| Οθόνη |
3.2“ Έγχρωμη LCD |
| Εμφάνιση Δεδομένων |
Δύναμη φόρτισης, Χρόνοι δοκιμής, Αποτέλεσμα δοκιμής, Μέσος όρος,
Μέγιστο, Ελάχιστο, Απόκλιση και κλίμακα μετατροπής.
|
| Γλώσσα |
Κινέζικα, Αγγλικά, Γερμανικά, Πορτογαλικά, Τουρκικά |
| Έξοδος Δεδομένων |
RS232 Hyper Terminal/Bluetooth Printer |
| Αποθήκευση Δεδομένων |
Για αποθήκευση 1000 ομάδων δεδομένων μέτρησης και 20 ομάδων δεδομένων βαθμονόμησης |
| Εισαγωγή Λέξεων |
Γράμματα και αριθμοί |
| Περιβάλλον Εργασίας |
Θερμοκρασία: -10°C έως 50°C; Υγρασία: 30%-80% R.H. |
| Τάση Μπαταρίας |
Επαναφορτιζόμενη μπαταρία λιθίου; Τάση: 4.2V, 3200mAh |
| Τάση Φορτιστή |
AC220V/50Hz, 110V/60Hz |
| Διαστάσεις και Βάρος Κύριας Μονάδας |
Διαστάσεις Κύριας Μονάδας: 160 x 80 x 30mm (Μ x Π x Υ); Χειροκίνητος Αισθητήρας: Φ22×153mm; Βάρος (Χωρίς Αισθητήρα): 0.5Kg |
| Διαστάσεις και Βάρος Συσκευασίας |
Διαστάσεις Συσκευασίας: 320 x 430 x 155mm (Μ x Π x Υ) ; Βάρος Συσκευασίας (Τυπική Παράδοση): 4.3Kg |
Επιμηκυμένο Υπερηχητικό Σκληρόμετρο Σχεδιαστικά Σχέδια:
