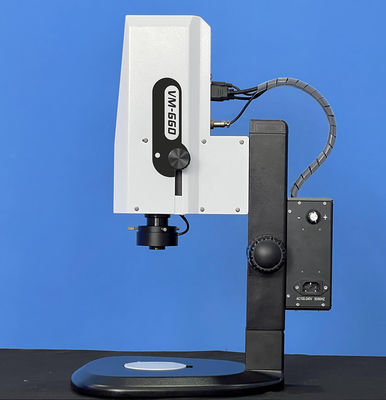

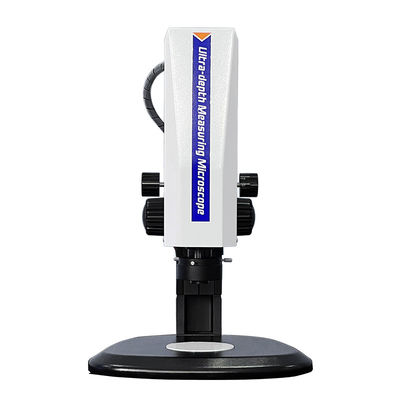

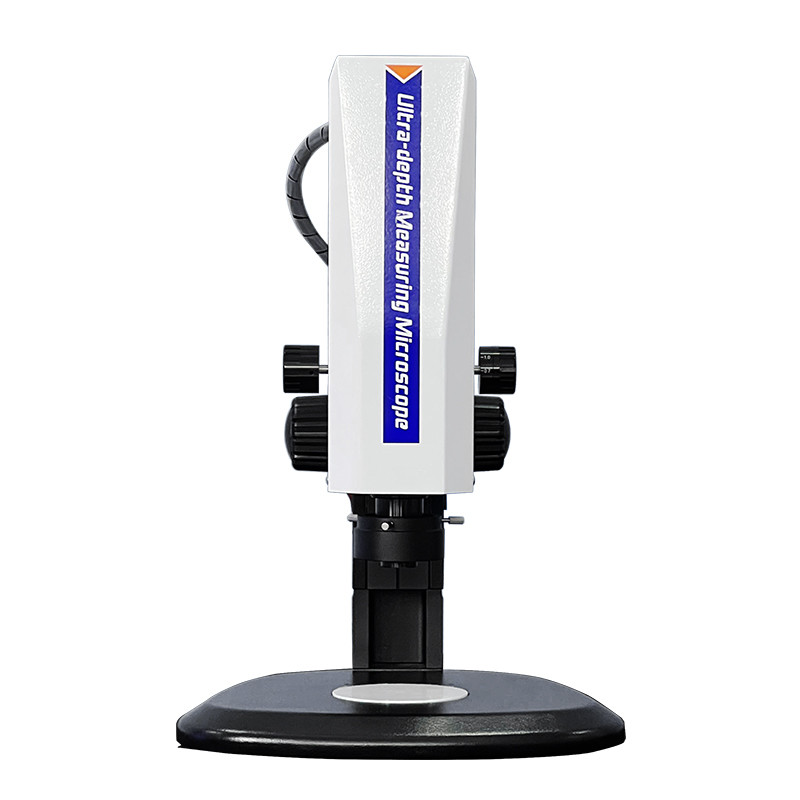

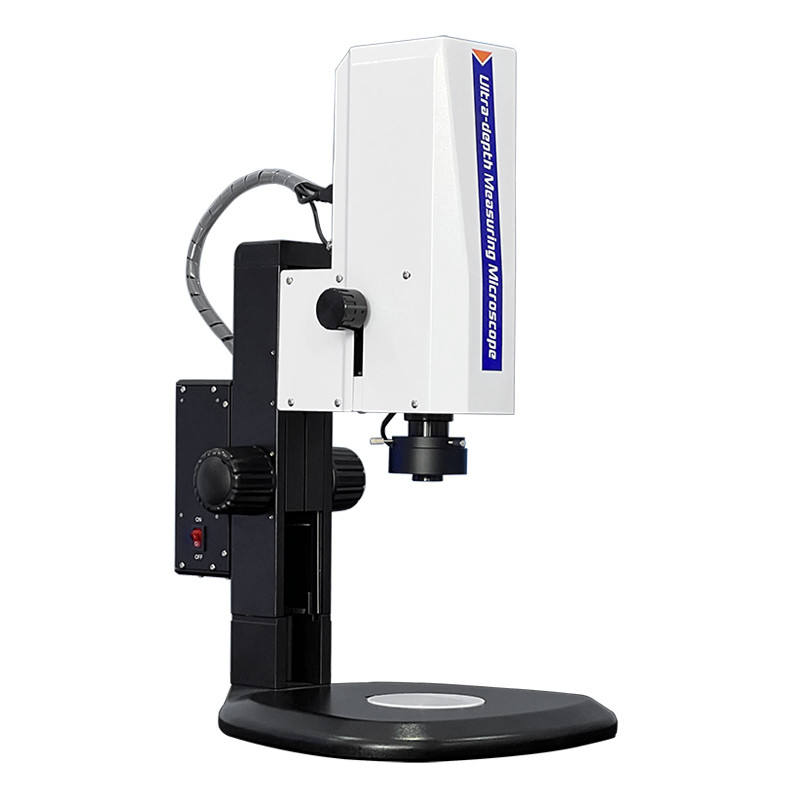

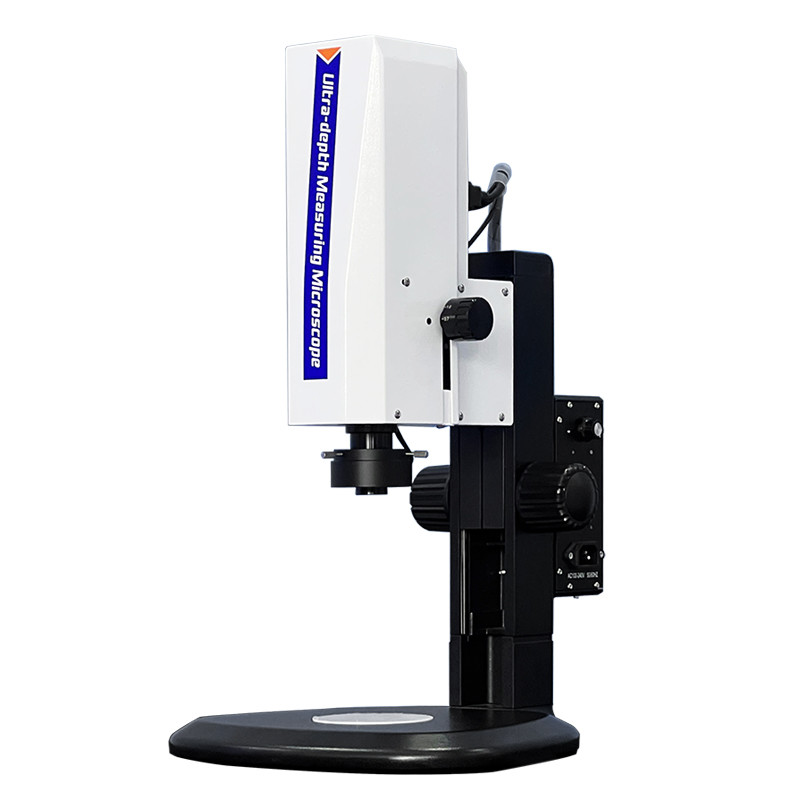

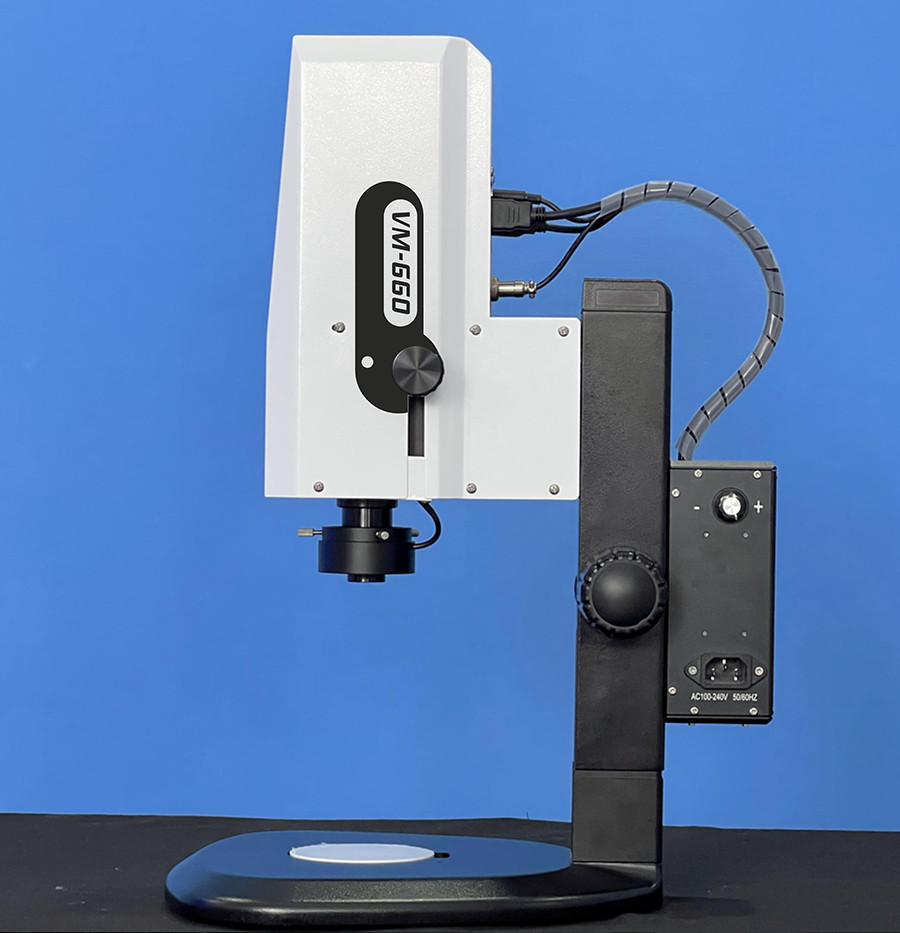

ΥπερβαθμόςΣύνθεση Μικροσκόπιο μέτρησης VM-660
Εφαρμογήπεδίο:
Επιθεώρηση προϊόντων, επιθεώρηση και έρευνα υλικών, επιθεώρηση και ανάλυση PCB και SMT, εκτύπωση, επιθεώρηση υφασμάτων, βιολογική ανατομία, ιατρικές δοκιμές και άλλοι τομείς.
Χαρακτηριστικό:
Ολοκληρωμένο σχεδιασμό, εκλεκτό, μοντέρνο, γενναιόδωρο.
Ι ενσωματωμένη κάμερα HDMI υψηλής ευκρίνειας, που συνδέεται απευθείας με οθόνη HDMI για επιθεώρηση
l Με φακό με ζουμ υψηλής ευκρίνειας 0,7~4,5X παράλληλη απόσβεση, είναι πολύ πιο βολικό και γρήγορο να αλλάξετε μεγέθυνση αντικειμένου.
l Με ρυθμιζόμενο φωτισμό αντανακλαστικής επιφάνειας LED, μπορεί να ελέγχει την φωτεινότητα ανεξάρτητα.
l Με κάμερα υψηλής ευκρίνειας, υψηλής κλίμακας, με 1/2 ̊ 2Mpixel, καθιστώντας την εικόνα πιο καθαρή.
l Με τη δική του λειτουργία μέτρησης, μπορεί να μετρήσει γραμμικές διαστάσεις όπως στοιχεία απόστασης, περίμετρος, έκτασης, γωνίας, ακτίνας, πλάτους, ύψους και ακτίνας.
Πλατφόρμα χειρισμού κινητής ταχύτητας, η οποία εξασφαλίζει ακριβή μέτρηση θέσης.
Τεχνικές προδιαγραφές:
| Εμπορεύματα |
ΥπερβαθμόςΣύνθεση Μικροσκόπιο μέτρησης |
| Σχήμα |
VM-660 |
| Κωδικός# |
451-660 |
| Ηλεκτρονική μεγέθυνση |
25X ~ 150X
(HDMI 16:9 21,5 ′′ LCD οθόνη)
(Διαθέσιμη προσαρμογή 5X ~ 3000X)
|
| Οπτικό σύστημα |
0.7X~4.5X Ζουμ Λινκ |
| Αναλογία ζουμ:6.5:1 |
| 0.5X καθρέφτης προσαρμοστή κάμερας C-mount |
| Παράμετροι κάμερας |
2MPixel ((1920*1080) |
| Μέγεθος εικόνας: 1/2 |
| Φρέμες:1080P@60fps |
| Λειτουργία μέτρησης |
Μετρώνται γραμμικές διαστάσεις όπως απόσταση, περίμετρο, περιοχή, γωνία, ακτίνα, πλάτος, ύψος και ακτίνα |
| Αποθήκευση ημερομηνίας |
Εικόνα με αποτέλεσμα μέτρησης ή αρχείο Excel |
| Μέθοδος μέτρησης |
Λειτουργία ποντικιού, έξυπνη επιλογή σημείων/χειροκίνητη επιλογή σημείων |
| Ακριβότητα μέτρησης |
00,02 mm ~ 0,003 mm |
| Φωτισμός |
Προσαρμόσιμο φως επιφάνειας LED |
| Σταθμός μικροσκοπίου |
Διάδρομος στον άξονα Z: 100 mm |
| Ηλεκτρικές παραμέτρους |
Δυνατότητα ανάφλεξης |
| Διάσταση |
375*285*500 mm |
| Καθαρό βάρος |
6.5 κιλά |
Εγώ...Δυναμικό
Α: Παρακολουθήστε Γημείο ΙΕλέγχος

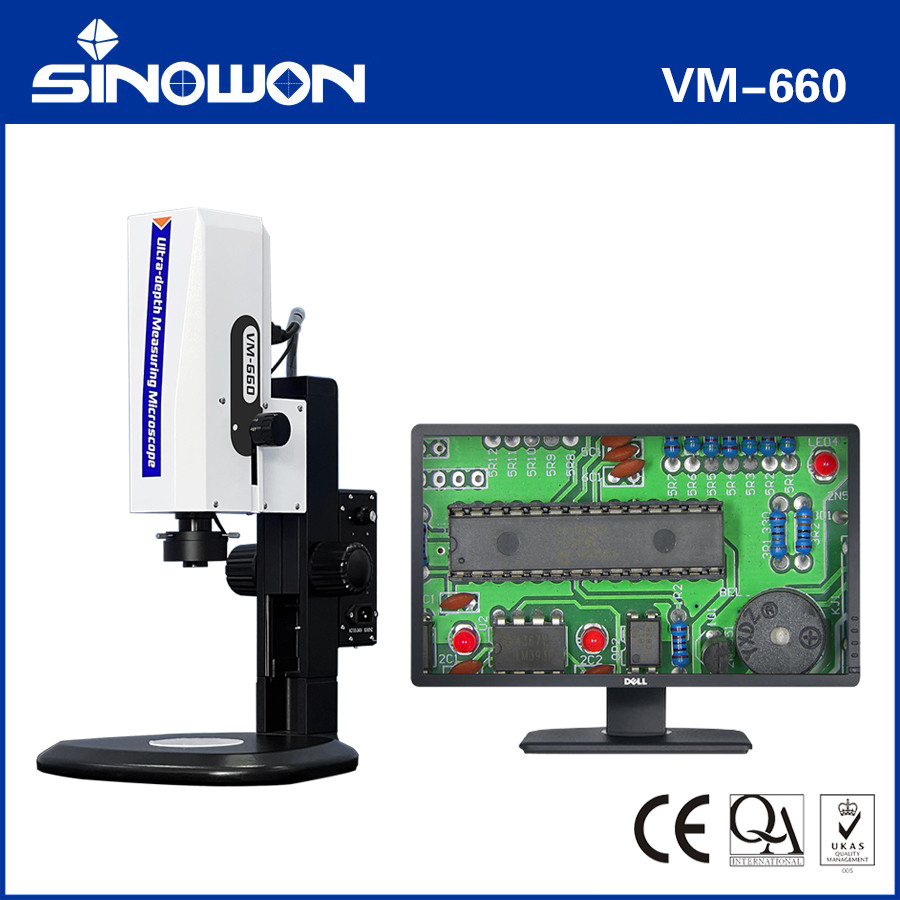

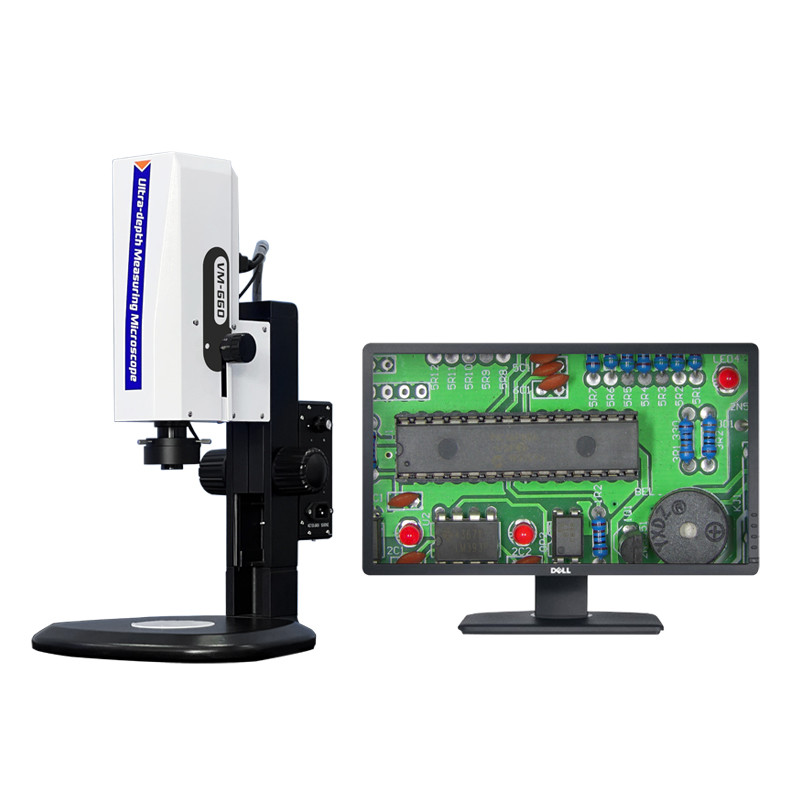

Β: Επιθεώρηση συγκόλλησης PCB
ΜέτρησηFχρίσμαΕγώ...Εισαγωγή:
Το VM-660 μπορεί να μετρήσει ευθείες γραμμές, γωνίες, συγκεντρωτικούς κύκλους, παράλληλες γραμμές, απόσταση σημείο-γραμμή, σημείο και γραμμή προς συγκεντρωτικούς κύκλους, διάμετρο, περιφέρεια και έκταση,μήκος και πλάτος του ορθογώνουΗ συσκευή μπορεί να μετρήσει το πολύγωνο και να υπολογίσει την έκτασή του.
Το οπτικό πεδίο:
Προδιαγραφή μεγέθυνσης:
| Οπτική μεγέθυνση |
Μεγέθυνση βίντεο |
X ((mm) |
Y(mm) |
D ((mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Προαιρετικά αξεσουάρ:
