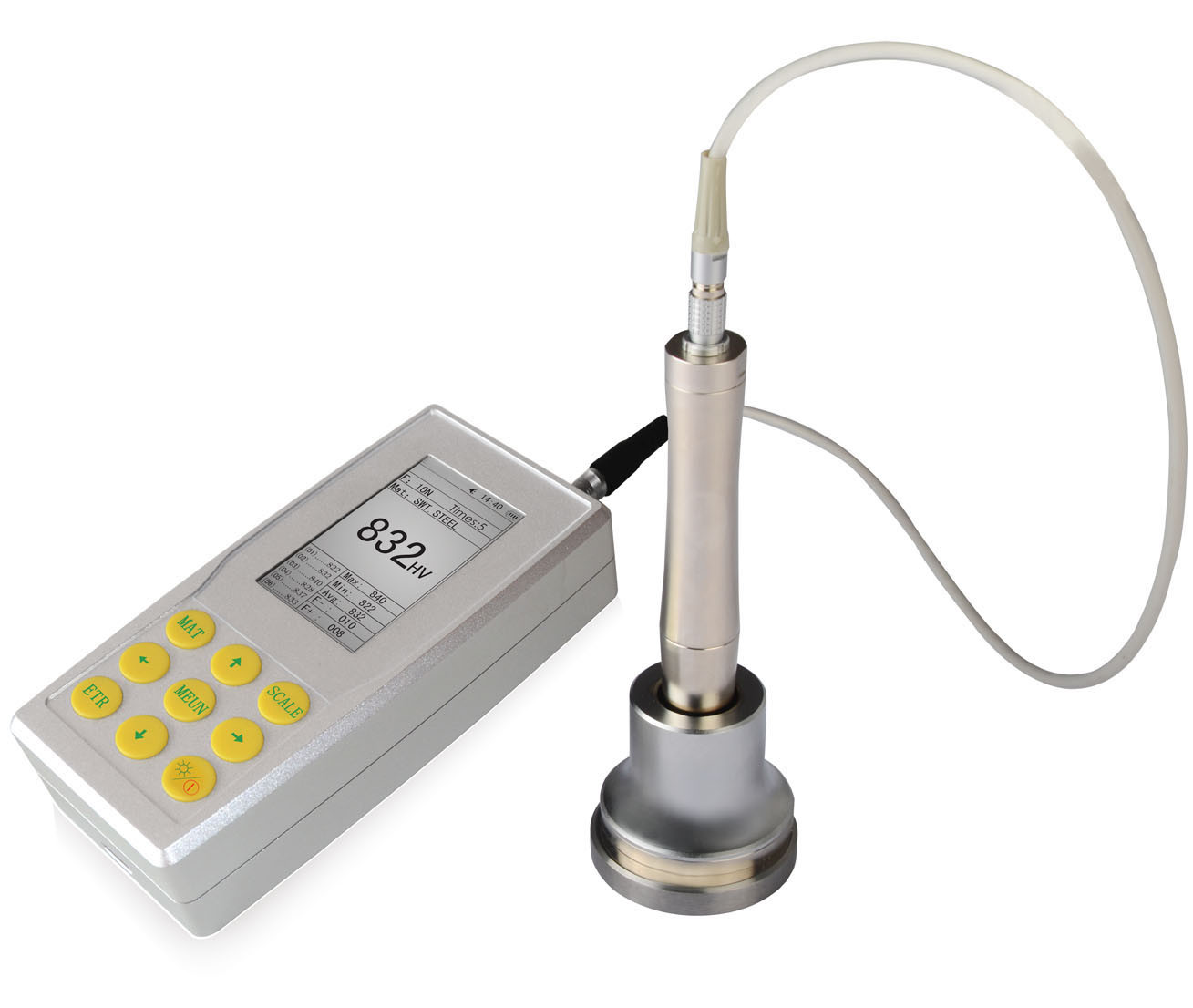

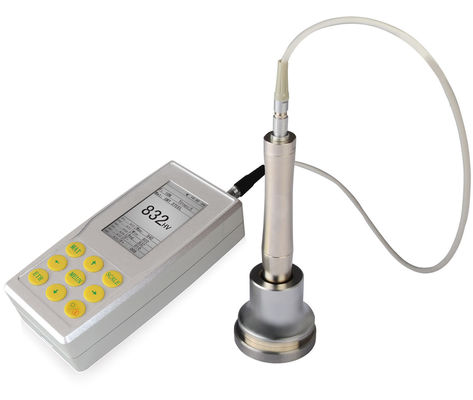

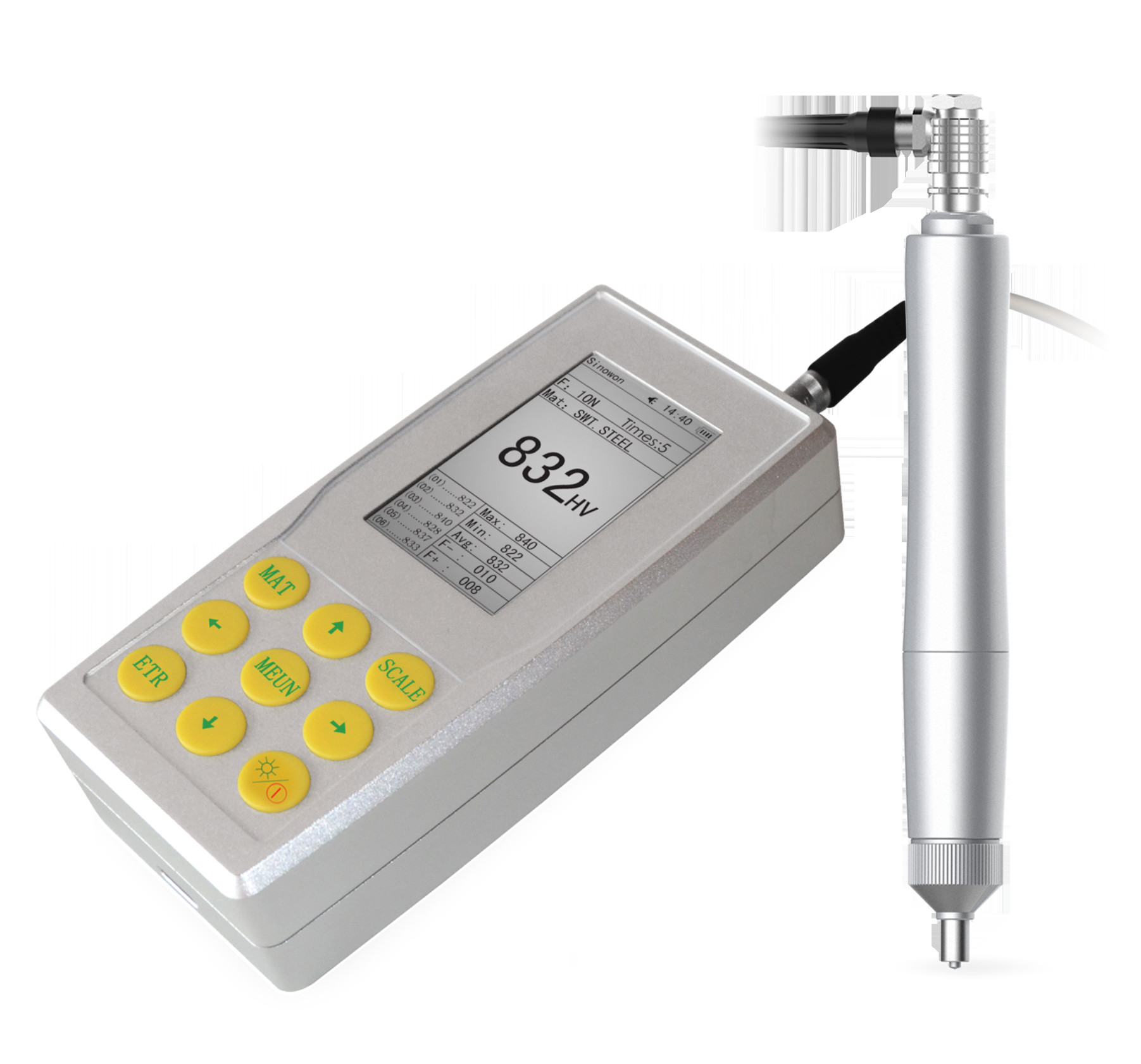

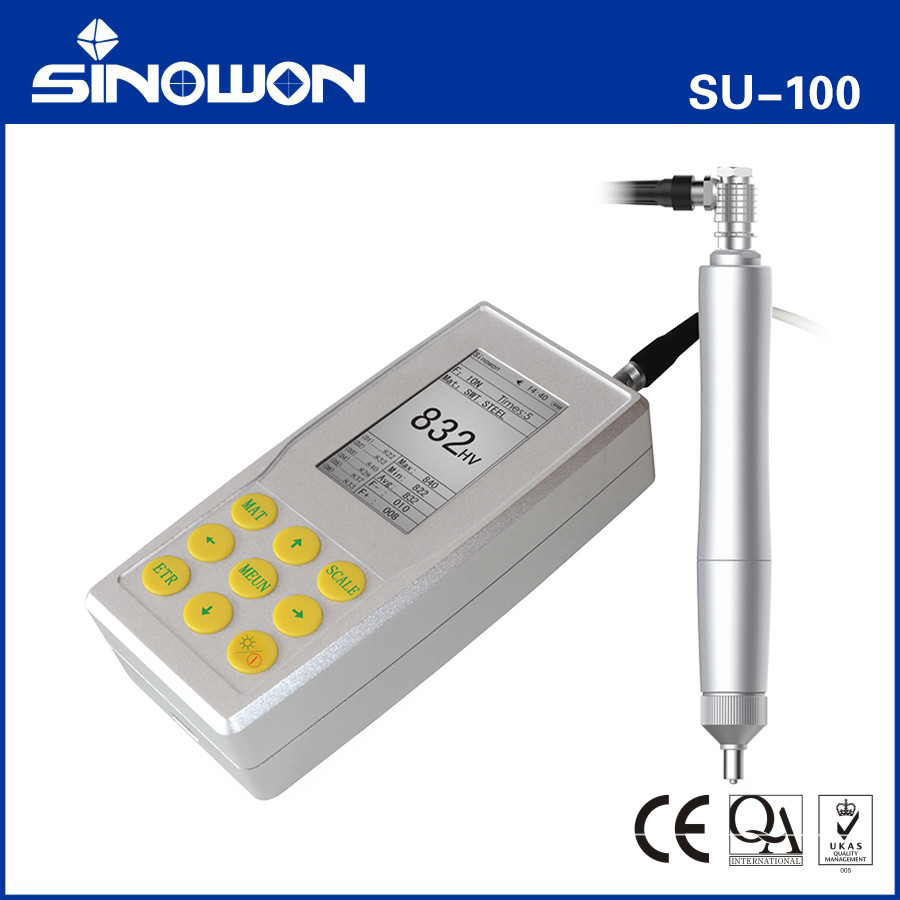

Χειροκίνητος δοκιμαστής υπερήχων σκληρότηταςΣΥ-100
Εισαγωγή:
● Προς το παρόν, υπάρχουν διάφορες μέθοδοι μέτρησης σκληρότητας, που χρησιμοποιούνται συνήθως όπως Brinell, Rockwell, Vickers, Leeb κλπ. ενώ τα μειονεκτήματα είναι προφανή για την παραπάνω μέτρηση σκληρότητας.
● Η Ροκγουέλ και η Μπρίνελ, με την ισχυρή δύναμη φόρτωσης και τη μεγάλη εσοχή, οδηγούν σε σοβαρή καταστροφή στην επιφάνεια του δείγματος.
● Οι μηχανές Vickers εφαρμόζουν οπτική μέτρηση, αλλά μόνο οι επαγγελματίες τεχνικοί μπορούν να λειτουργήσουν ομαλά, αδύνατον να μετρηθεί η σκληρότητα του βαρέους εργαστηρίου, των εγκατεστημένων μηχανημάτων και των μόνιμα συναρμολογημένων εξαρτημάτων.
● Δοκιμαστής σκληρότητας Leeb εφαρμόζουν την μέθοδο της ανατροπής και την έμμεση μέθοδο για τη μέτρηση της σκληρότητας, εύκολα οδηγούν σε μεγάλη απόκλιση όταν μετατρέπονται σε κλίμακες Birnell, Rockwell και Vickers.
● Υπερήχθη δοκιμαστής σκληρότητας SU-100 εφαρμόζουν υπερήχθη μέθοδο επαφής αντίστασης για να κάνει συγκριτική μέτρηση σκληρότητας για δοκιμή κομμάτια, με τα πλεονεκτήματα της υψηλής ακρίβειας, την αποτελεσματικότητα,φορητή και εύκολη λειτουργία.
● Ο υπερηχητικός δοκιμαστής σκληρότητας SU-100 χρησιμοποιείται ευρέως για τη μέτρηση της σκληρότητας των μικρών σφυρηλατημάτων, των χυμάτων, της επιθεώρησης συγκόλλησης, της ζώνης που επηρεάζεται από τη θερμότητα, των ιόντων με νιτροειδή τυπογραφία και τα καλούπια, τα σχήματα, τα πιεστήρια,Τμήματα με λεπτό τοίχωμα, ρυμουλκούμενα, πλάγια δόντια κλπ.
Προδιαγραφές:
| Εμπορεύματα |
Δοκιμαστής υπερήχων σκληρότητας |
| Σχήμα |
ΣΥ-100 |
| Κωδικός# |
882-121 |
| Δύναμη φόρτωσης |
2Kgf χειροκίνητος ανιχνευτής HP-2K |
| Εισέκτης |
136° Βίκερς Διαμαντένιο εμβολιαστή |
| Πεδίο μέτρησης |
HB: 85-650· HV 80-1599· HRC 20-70· HRB: 41-100· HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Μετρώντας την Ακριβότητα |
Η δοκιμή πρέπει να πραγματοποιείται με τη χρήση των ενδείξεων που αναφέρονται στο σημείο 6.2.3. |
| Κατεύθυνση μέτρησης |
Υποστήριξη 360° |
| Αποθήκευση δεδομένων |
Για την αποθήκευση 1000 ομάδων δεδομένων μέτρησης και 20 ομάδων δεδομένων βαθμονόμησης |
| Κλίμακα σκληρότητας |
HV,HB,HRC, HLD |
| Εμφάνιση δεδομένων |
Δύναμη φόρτωσης, χρόνος δοκιμής, αποτέλεσμα δοκιμής, μέσος όρος,
Μέγιστη, ελάχιστη, απόκλιση και κλίμακα μετατροπής. |
| Δείκτης σκληρότητας |
Εικονική οθόνη LCD |
| Περιβάλλον λειτουργίας |
Θερμοκρασία: -10°C~50°C· υγρασία: 30%~80%R.H. |
| Δραστηριακή τάση |
Συνεχή 6V |
| Διάμετροι οργάνου |
60*80*31mm |
| Καθαρό βάρος |
Περίπου 500 g ((χωρίς ανιχνευτή) |

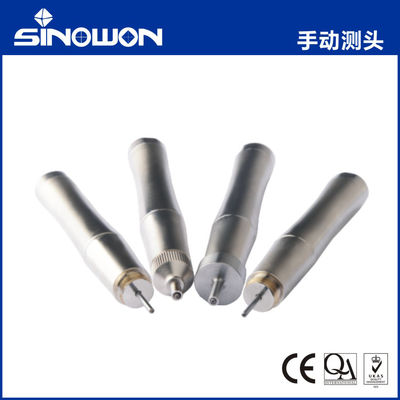

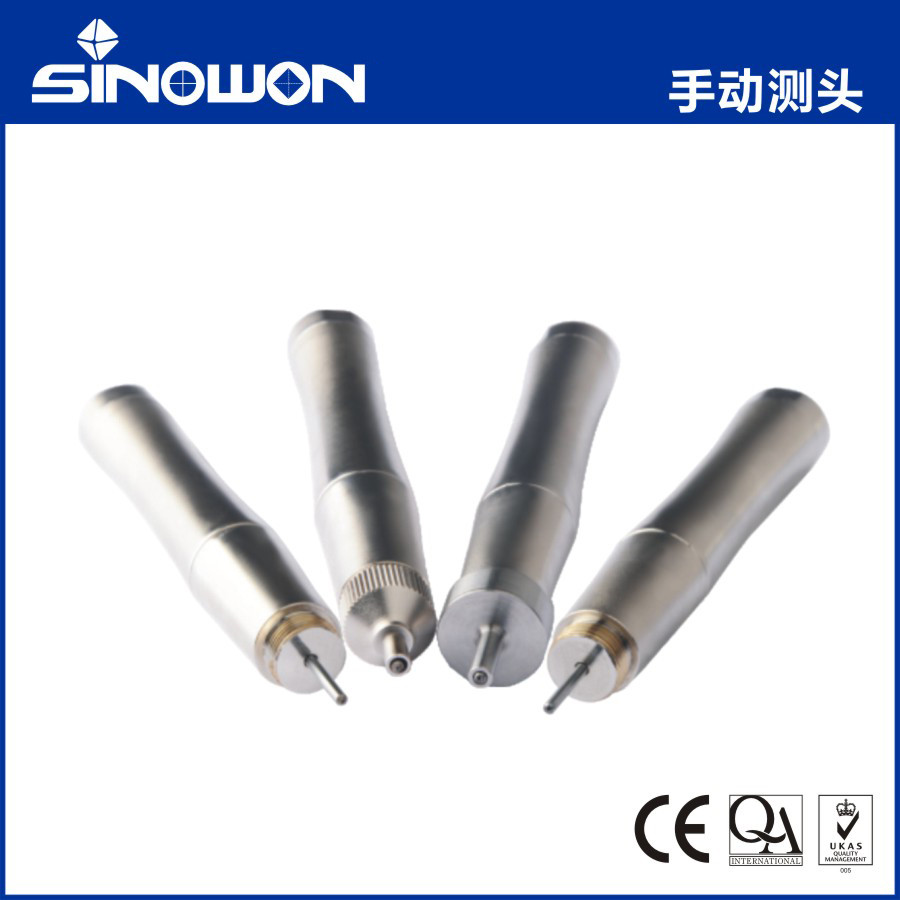

Εγχειρίδιο ανίχνευσης υπερηχητικής σκληρότητας
Χαρακτηριστικά:
● Εισαγωγή της τελευταίας τεχνολογίας υπερήχων αισθητήρων
● Αποκτήστε ακριβή τιμή σκληρότητας χωρίς βοηθητικές συσκευές
● Υποστήριξη ταχείας μέτρησης 360°
● Εξαιρετική ανθρώπινη μηχανική σχεδίαση εύκολη στην κατοχή
● Η κατάλληλη διάμετρος και το βάρος του ανιχνευτή είναι εύκολο να ελέγχεται
● Γρήγορη και ακριβής μέτρηση της άκρης και της σταθερής θέσης του δείγματος
● Μικροεξάκλαση, μη καταστροφική για το δείγμα
Εγχειρίδιο προδιαγραφών ανίχνευσης:
| Τύπος ανιχνευτή |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Κωδικός# |
882-311 |
882-321 |
882-331 |
882-341 |
| Σημείωση |
Προαιρετικό |
Τύπος |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτωσης |
10N |
20N |
50N |
98N |
| Διάμετρος |
21 χιλιοστά |
21 χιλιοστά |
21 χιλιοστά |
21 χιλιοστά |
| Διάρκεια |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
| Διάμετρος ταλαντωτικής ράβδου |
20,4 mm |
20,4 mm |
3 χιλιοστά |
3 χιλιοστά |
| Ακατέργαστη επιφάνεια μέτρησης |
Ra<3,2um |
Ρα<5um |
Ra<10um |
Ra<15um |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος του υλικού δοκιμής |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
Μετακινούμενος ανιχνευτής υπερήχων σκληρότητας:
Χαρακτηριστικά:
● Εισαγωγή της τελευταίας τεχνολογίας υπερήχων αισθητήρων
● Αποκτήστε ακριβή τιμή σκληρότητας χωρίς βοηθητικές συσκευές
● Εξαιρετική ανθρώπινη μηχανική σχεδίαση εύκολη στην κατοχή
● Γρήγορη και ακριβής μέτρηση της άκρης και της σταθερής θέσης του δείγματος
● Μικροεξάκλαση, χωρίς καταστροφική επίδραση στο δείγμα
● Μηχανοκίνητο σύστημα χειρισμού, ένα κλειδί για γρήγορη μέτρηση
● Εξάλειψη σφαλμάτων χειραψίας με χειροκίνητο ανιχνευτή, μεγαλύτερη ακρίβεια και επαναληψιμότητα
● Πιο κατάλληλο για λεπτά κομμάτια, σκληρότητα της στρώσης επικάλυψης
Προδιαγραφές μηχανοκίνητης ανίχνευσης:
| Τύπος ανιχνευτή |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Κωδικός# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Σημείωση |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτωσης |
3N |
5N |
8N |
10N |
20N |
| Διάμετρος |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
| Διάρκεια |
200 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
200 χιλιοστά |
| Διάμετρος ταλαντωτικής ράβδου |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος του υλικού δοκιμής |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
Εφαρμογή φορητού καθολικού δοκιμαστή δυνασικής σκληρότητας:
● Μέτρηση της σκληρότητας της άκρης φλάντζας και της σφραγίδωσης της ρίζας του κιβωτίου, του καλούπιου, του φύλλου, του σκληρυνόμενου δοντιού επιφάνειας και του αυλαίου του κιβωτίου και του κομβικού μέρους.
● Μέτρηση σκληρότητας άξονα, σωλήνα λεπτού τοιχώματος και δοχείου.
● Μέτρηση της σκληρότητας των τροχών και του περιστροφού της τουρμπίνας.
● Μέτρηση της σκληρότητας της λεπίδας της κοπής·
● Μέτρηση της σκληρότητας των εξαρτημάτων συγκόλλησης
● Μέτρηση ορισμένου βάθους διαφάνειας βαθιάς μπουκιάς, κυψελώδους σημασίας μεγαλύτερης ακτίνας, ακανόνιστου επιπέδου.
● Μέτρηση της σκληρότητας των περισσότερων σιδηρούχων μετάλλων, μη σιδηρούχων μετάλλων και άλλων κράματος στη βιομηχανική παραγωγή.
