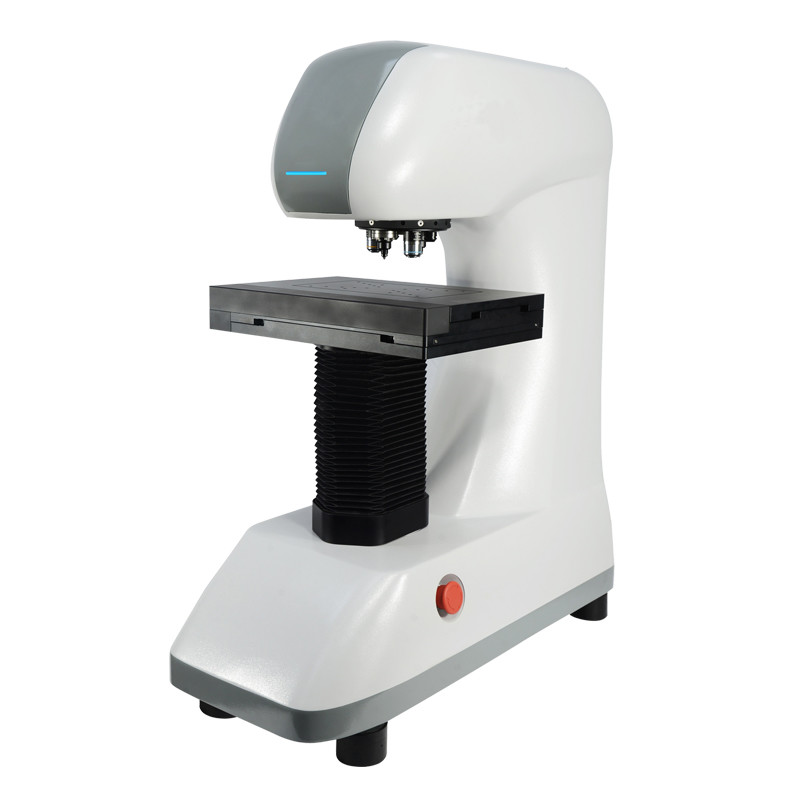

Αυτόματος ελεγκτής σκληρότητας MicroVickers AutoVicky ZHV-VH2005





Αυτοματοποιημένο ψηφιακό σύστημα μέτρησης οπτικής σκληρότητας Micro Vickers 0



Εισαγωγή:



Η μέθοδος Vickers βασίζεται σε ένα οπτικό σύστημα μέτρησης, καθορίζει ένα εύρος ελαφρών φορτίων χρησιμοποιώντας μια εσοχή διαμαντιού για να δημιουργήσει μια εσοχή η οποία μετράται και μετατρέπεται σε μια τιμή σκληρότητας. Είναι πολύ χρήσιμο για δοκιμές σε ευρύ τύπο υλικών, αλλά τα δείγματα δοκιμής πρέπει να γυαλίζονται για να είναι δυνατή η μέτρηση του μεγέθους των αποτυπωμάτων. Ένα διαμάντι σε σχήμα πυραμίδας τετράγωνης βάσης χρησιμοποιείται για δοκιμή στην κλίμακα Vickers. Συνήθως τα φορτία είναι πολύ ελαφριά και κυμαίνονται από 5gf έως 2Kgf, αν και τα φορτία "Macro" Vickers μπορούν να κυμαίνονται έως και 50 Kg ή περισσότερο.

Οι μέθοδοι σκληρότητας Micro Vickers χρησιμοποιούνται για δοκιμές σε μέταλλα, κεραμικά και σύνθετα υλικά - σχεδόν κάθε τύπο υλικού. Δεδομένου ότι η εσοχή δοκιμής είναι πολύ μικρή σε μια δοκιμή Vickers, είναι χρήσιμη για μια ποικιλία εφαρμογών: δοκιμή πολύ λεπτών υλικών όπως φύλλα ή μέτρηση της επιφάνειας ενός εξαρτήματος, μικρών τμημάτων ή μικρών περιοχών, μέτρηση μεμονωμένων μικροδομών ή μέτρηση του βάθους σκλήρυνση θήκης με τομή ενός εξαρτήματος και κάνοντας μια σειρά εσοχών για να περιγράψει ένα προφίλ της αλλαγής της σκληρότητας.



Σύντομη Εισαγωγή:



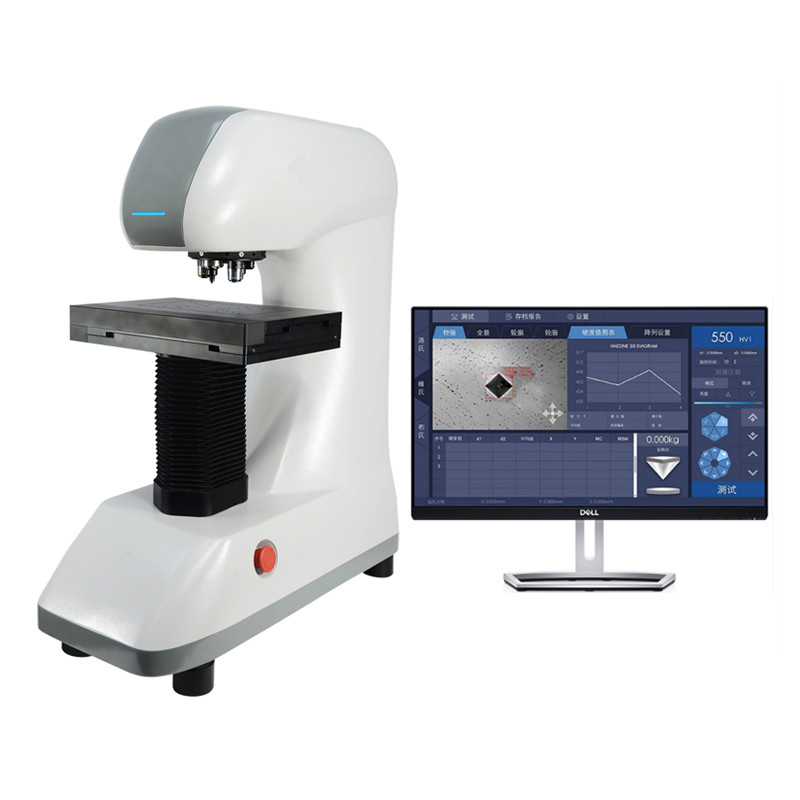

Το AutoVicky ZHV-VH2005 είναι ένα αυτόματο σύστημα ελέγχου σκληρότητας micro-Vickers με μηχανική όραση, μηχανοκίνητη πλατφόρμα XY, προαιρετικό σύστημα αυτόματης εστίασης και σύστημα λογισμικού υπολογιστή ATS-300, έχει αυτόματη μέτρηση σχετικά με την εσοχή του Vickers, εξαλείφει το ανθρώπινο σφάλμα λειτουργίας, βελτιώνει σε μεγάλο βαθμό την απόδοση εργασίας, καθιστά τη μέτρηση της σκληρότητας πιο ακριβή και απλή.



Χαρακτηριστικά:

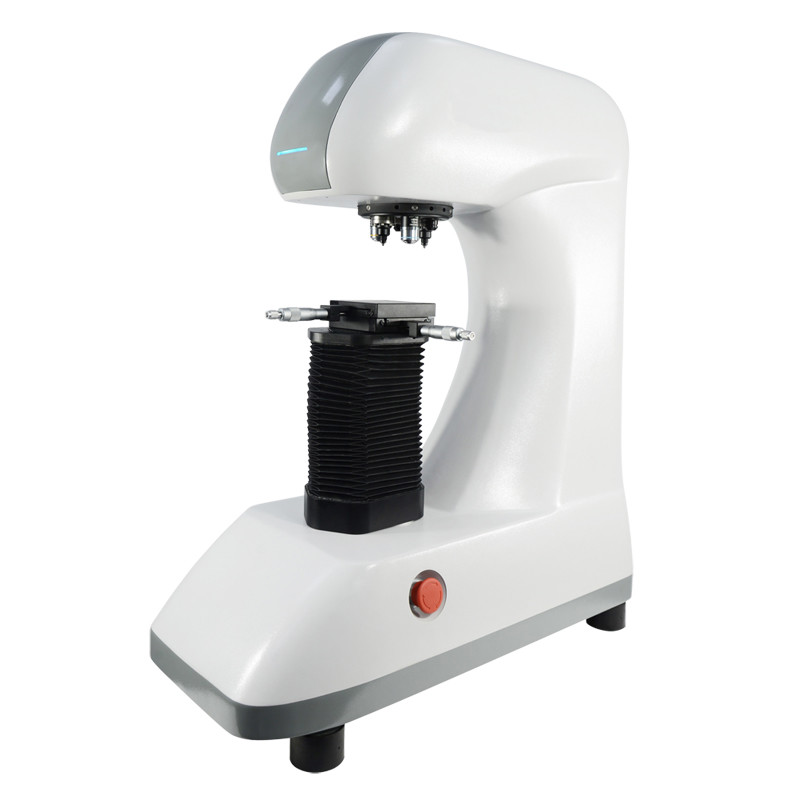

  • Εξαιρετικό Boldy των VH2005A Micro Vickers Hardness Testers με δομή ανύψωσης γραμμικής μετατόπισης για το σύστημα φόρτωσης βάρους.
  • Ακριβές σύστημα κυψελών φόρτωσης από 5gf έως 2000gf και αυτόματη φόρτωση, εγκατάσταση και εκφόρτωση κατά τη διάρκεια της διαδικασίας δοκιμής

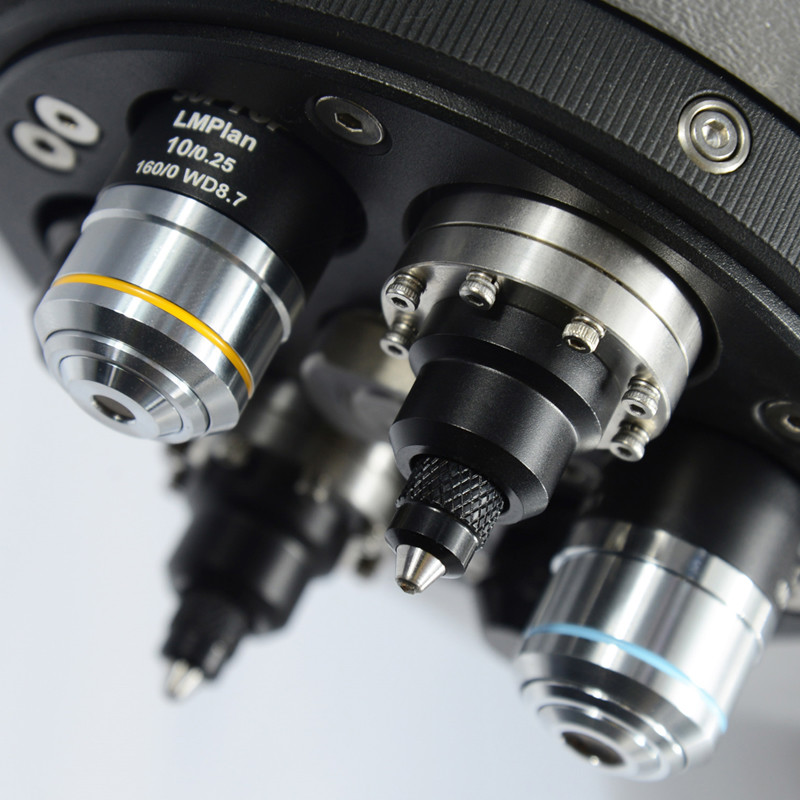

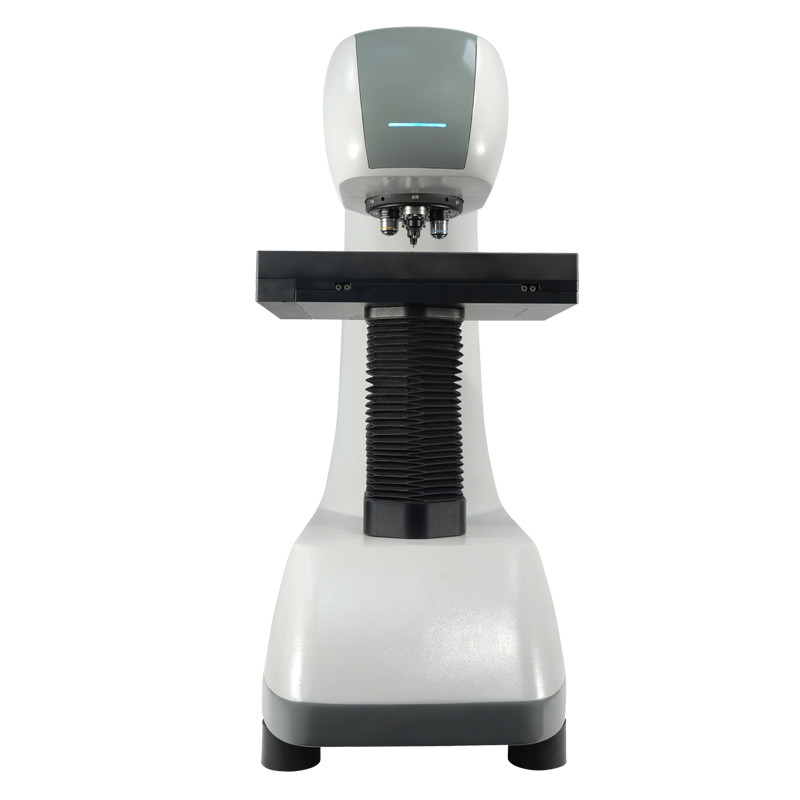

  • Σταθερός αυτόματος πυργίσκος με 6 θέσεις εργασίας, εσοχή διαμαντιού MicroVickers, αντικειμενικός φακός 10x και 50x εγκαθίστανται σε ένα εστιακό επίπεδο.
  • Οπτική διαδρομή υψηλής ευκρίνειας με κάμερα 8MPixel κάνει την εσοχή της σκληρότητας απότομα, η μεγέθυνση βίντεο είναι πάνω από 2000x, κάνει τη μέτρηση της μικρής εσοχής εύκολη.

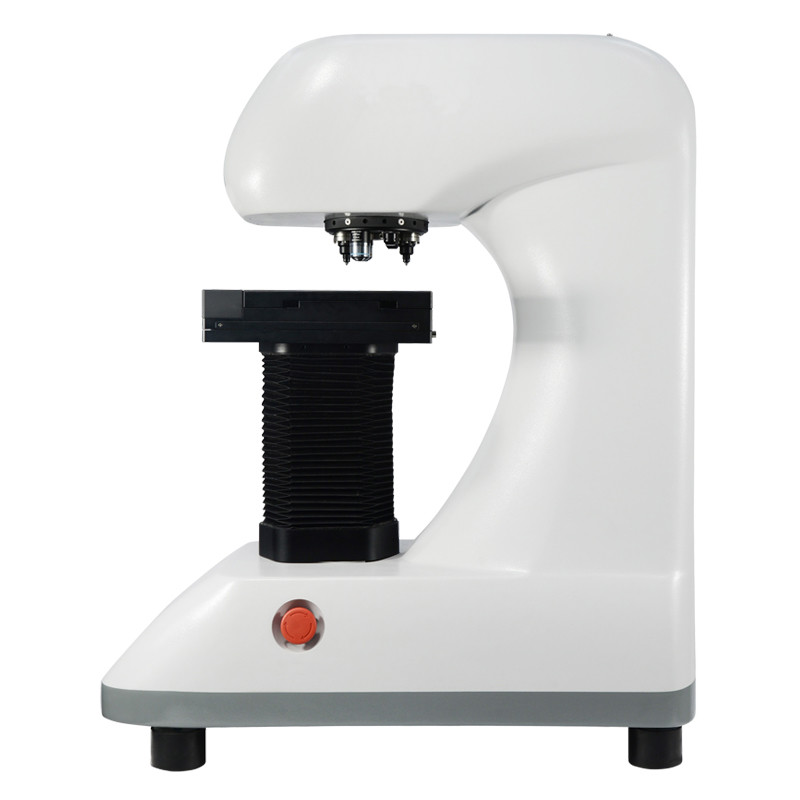

  • Μηχανοκίνητη πλατφόρμα XY με μέταλλο διαστάσεων 110x100mm και κολάρο μέτρησης είναι 120x120mm, μπορεί να προγραμματιστεί ώστε να ελέγχει αυτόματα τη σκληρότητα του δείγματος Vickers.
  • Σύστημα αυτόματης εστίασης άξονα Z ως στάνταρ παράδοση
  • Ισχυρό αυτόματο λογισμικό δοκιμών Vickers ATS-300 με έξυπνες λειτουργίες δοκιμών
  • Διατίθενται λειτουργικό σύστημα Windows, Word, Excel, PDF και άλλες προσαρμοσμένες αναφορές εξόδου.





Προσδιορισμός:



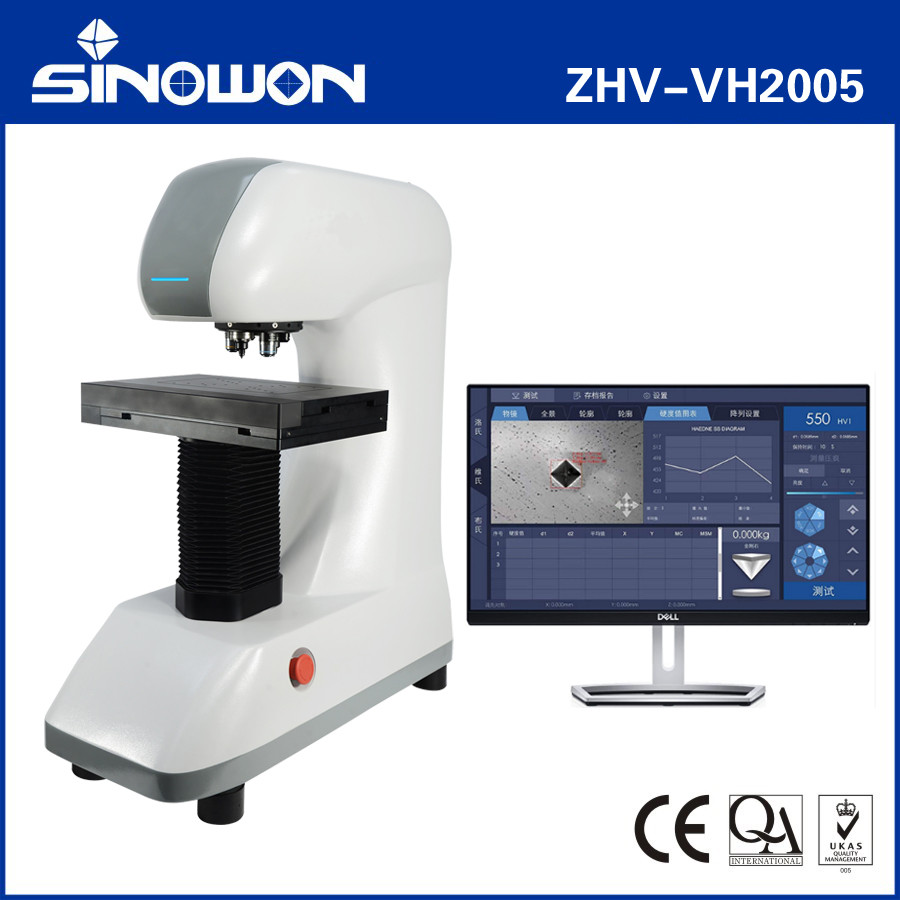

Εμπόρευμα Αυτόματος ελεγκτής σκληρότητας MicroVickers
Μοντέλο AutoVicky ZHV-VH2005
Κώδικας# 823-170-2005
Δύναμη φόρτωσης Ν 0,098~19,60
gf 5~2000
Σύστημα φόρτωσης Αυτόματο
Μηχανοκίνητο XY Stage Mini-Step-Motor με μέγεθος L:180*W:140mm
Εγκεφαλικό επεισόδιο XY Στάδιο 50x50mm
Ελάχιστο Βήμα 0,625 χιλ
Γλώσσα αγγλικός
Χρόνος φόρτωσης Ρυθμιζόμενο 1~60s
Πυργίσκος Αυτόματο-πυργίσκος
Σκοπός 10×, 50×
Σύστημα εστίασης άξονα Z Manual-Focus by Worm Gear System
Ελάχιστη Μονάδα Μέτρησης 0,025 μm
Μέγ. Ύψος Δείγματος 200 χλστ
Όργανο Λαιμός 170 χλστ
Executive Standard GB/T 4340,2; ISO 6507; ASTM E92; JIS Z2244
Τροφοδοτικό AC220V/50; 110V/60 Hz
Διάσταση (Μ×Π×Υ) 525* 323*773 χλστ
Λογισμικό αυτόματων δοκιμών Λογισμικό ανάλυσης και μέτρησης εικόνας ATS-300 (Dongle και CD)
Τύπος κάμερας Κάμερα HD 8 Megapixel
Ελεγκτής κίνησης Αυτόματο σύστημα ελέγχου πλατφόρμας XY
Ελεγκτής εκπομπών Οθόνη HDMI 21,5".
Καθαρό Βάρος 75 κιλά
Μικτό βάρος 120 κιλά





Εισαγωγή του λογισμικού μέτρησης Vickers και Knoop



Αυτοματοποιημένο ψηφιακό σύστημα μέτρησης οπτικής σκληρότητας Micro Vickers 1



Πλεονεκτήματα λογισμικού:



●​ Μπορεί να πραγματοποιήσει πανοραμική σάρωση, να σαρώσει τα συνολικά γραφικά του προϊόντος στον υπολογιστή, να επιλέξει οποιαδήποτε θέση και το προϊόν θα μετακινηθεί αυτόματα στην απαιτούμενη θέση

●​ Μπορεί να υποστηρίξει 17 τρόπους σχεδιασμού διαδρομής, να ορίσει οποιονδήποτε αριθμό, όπως συντεταγμένες 30 σημείων, να κάνει κλικ στην αρχή και το μηχάνημα θα ολοκληρώσει αυτόματα τη μέτρηση 30 σημείων χωρίς χειροκίνητη λειτουργία, αυτόματη φόρτωση, αυτόματη εστίαση και αυτόματη μέτρηση.

●​ Εξοπλισμένο με προαιρετικό κινητήρα του άξονα Z και σύστημα αυτόματης εστίασης, δεν χρειάζεται να βρείτε το εστιακό μήκος χειροκίνητα και το μηχάνημα εστιάζει αυτόματα. Όλα τα βήματα ολοκληρώνονται από λογισμικό για την αποφυγή σφαλμάτων χειροκίνητης μέτρησης.







Βασική Λειτουργία:



●​ Η ικανότητα αυτόματης αναγνώρισης της εικόνας εσοχής είναι κορυφαία και η αποτελεσματικότητα ανίχνευσης, η σταθερότητα και η ακρίβεια των αποτελεσμάτων ανίχνευσης είναι υψηλή.

●​ Δύο είδη βαθμονόμησης: οπτική βαθμονόμηση, (χειροκίνητη / αυτόματη) βαθμονόμηση μπλοκ σκληρότητας. Το μπλοκ σκληρότητας υποστηρίζει πολλαπλούς μέσους όρους, αυθαίρετα πολλαπλά τυπικά μπλοκ και τμηματοποιημένη βαθμονόμηση και προτιμώμενη μέτρηση.

●​ Εκτός από την αυτόματη μέτρηση, υπάρχουν τρεις επιλογές χειροκίνητης μέτρησης: μέτρηση τεσσάρων πλευρών, μέτρηση διαγωνίου και μέτρηση τεσσάρων σημείων (η σειρά επιλογής τεσσάρων κορυφών μπορεί να είναι αυθαίρετη).

●​ Υποστηρίζονται τρεις τύποι σημαδιών εσοχής: "Ορθογώνιο", "Ερυθρός Σταυρός" και "Κυκλικός".

●​ Κατά τη χειροκίνητη μέτρηση, έχει τη λειτουργία του μεγεθυντικού φακού, που είναι βολικό να βρείτε τη θέση της κορυφής της εσοχής.

●​ Η μοναδική λειτουργία συντόμευσης πληκτρολογίου μπορεί να μετακινήσει γρήγορα την επιλεγμένη κορυφή για να κάνει τη λειτουργία μέτρησης πιο αποτελεσματική.

●​ Παρέχετε την απόσταση pixel και τη φυσική απόσταση της διαγώνιου εσοχής και υπολογίστε την τιμή HV / HK υπό τρέχον φορτίο σε πραγματικό χρόνο.

●​ Αυτόματη εναλλαγή πυργίσκου (εναλλαγή αντικειμενικού φακού και εσοχής).

●​ 5 εκατομμύρια ψηφιακές φωτογραφικές μηχανές για προβολή βίντεο με εσοχές στον υπολογιστή. Μπορεί να καταγράψει και να αποθηκεύσει εικόνες.

●​ Εμφάνιση σε πραγματικό χρόνο και ενημέρωση της κατάστασης του τρέχοντος ελεγκτή σκληρότητας: τρέχουσα εσοχή / αντικειμενικός φακός, χρόνος συγκράτησης φορτίου, δύναμη φόρτωσης κ.λπ.

●​ Η απόσταση μεταξύ δύο σημείων μπορεί να μετρηθεί χειροκίνητα. Πολλαπλές ομάδες αποστάσεων μπορούν επίσης να εμφανίζονται στο βίντεο ή την εικόνα ταυτόχρονα.

●​ Σε περίπτωση διαφορετικής ανάλυσης, διαφορετικών αντικειμενικών φακών και διαφορετικών φορτίων, το λογισμικό θα επιλέξει αυτόματα τον καλύτερο συντελεστή βαθμονόμησης.

●​ Όλες οι πληροφορίες του σημείου δοκιμής μπορούν να αναγνωριστούν και να επισημανθούν ξεχωριστά ή σύμφωνα με τις απαιτήσεις του πελάτη. Οι πληροφορίες αναγνώρισης του σημείου δοκιμής θα εμφανίζονται στον πίνακα ακολουθίας τιμών δοκιμής και στο διάγραμμα εσοχών για εύκολη αναζήτηση. Αυτή η λειτουργία είναι πολύ σημαντική για μετέπειτα ανάλυση και επεξεργασία.

●​ Ανατρέξτε στα πρότυπα GB, DIN, ISO, ASTM και άλλα πρότυπα μετατροπής σκληρότητας για να συνειδητοποιήσετε: Vickers HV, Knoop HK. Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; πραγματοποιήστε αμοιβαία μετατροπή μεταξύ τιμών σκληρότητας όπως Brinell HBS και Brinell HBW.

●​ Κατά τη μέτρηση της ακολουθίας διαδρομής σκληρυμένων επιπέδων, υπάρχουν πολλές ευέλικτες λειτουργίες ρύθμισης αρχικοποιήσεων, οι οποίες αποθηκεύουν και εισάγουν αυτόματα την προηγούμενη ακολουθία διαδρομής. Η διαδρομή μέτρησης μπορεί επίσης να αποθηκευτεί όπως επιθυμείτε για επαναφόρτωση.

●​ Τα αποτελέσματα της μέτρησης της ακολουθίας διαδρομής δημιουργούν αυτόματα την αντίστοιχη τιμή βάθους σκληρυμένου στρώματος και καμπύλη αλλαγής σκληρότητας.

●​ Μπορούν να επιλεγούν πολλαπλοί τρόποι ανάλυσης για δεδομένα μέτρησης. Όλα τα αποτελέσματα μπορούν να τεθούν σε γραφική αναφορά.

●​ Το περιεχόμενο και η μορφή της αναφοράς μπορούν να ρυθμιστούν με ευελιξία και μπορούν να δημιουργηθούν αυτόματα έγγραφα WORD και EXCEL.

●​ Μπορούν να οριστούν κωδικός πρόσβασης και αρχή διαχείρισης: οι απλοί χειριστές μπορούν να μετρήσουν τη σκληρότητα μόνο σύμφωνα με τις καθορισμένες ρυθμίσεις.

●​ Το ενσωματωμένο εργαλείο μετατροπής τυπικής τιμής σκληρότητας μπορεί να μετατρέψει αυτόματα τη μετρούμενη τιμή σκληρότητας σύμφωνα με τον πίνακα και να την καταχωρήσει στον πίνακα αποτελεσμάτων.







Προηγμένη λειτουργία:



●​Λειτουργία αυτόματης εστίασης.Η αυτόματη εστίαση της εσοχής μπορεί να πραγματοποιηθεί και ο χρόνος εστίασης της μονής εσοχής είναι 2-5 δευτερόλεπτα. (Για να πραγματοποιηθεί αυτή η λειτουργία, το ZHV-VH2005 πρέπει να είναι εξοπλισμένο με άξονα Z κινητήρα και σύστημα αυτόματης εστίασης)

●​Λειτουργία σχεδιασμού διαδρομής.Ως επέκταση της λειτουργίας μέτρησης απόστασης, ο ακριβής σχεδιασμός των 17 καταστάσεων της διαδρομής που θα μετρηθεί ολοκληρώνεται κάνοντας κλικ στην εικόνα με το ποντίκι.



1)Δωρεάν επιλογή σημείων: κάντε κλικ σε οποιαδήποτε θέση της εικόνας για να γίνει η διαδρομή προς μέτρηση.

2)Αυθαίρετη κατεύθυνση: επιλέξτε οποιοδήποτε σημείο εκκίνησης και ευθύγραμμο τμήμα προς οποιαδήποτε κατεύθυνση.

3)Άκρη κανονική: κάντε κλικ κοντά στην άκρη για να δημιουργήσετε αυτόματα κανονικά τμήματα γραμμής.

4)Δύο σημεία κανονικά:επιλέξτε τα δύο άκρα της ακμής για να δημιουργήσετε το κεντρικό τμήμα της κανονικής γραμμής.

5)Διχοτόμος γωνίας: τρία σημεία κατασκευάζουν γωνίες για να δημιουργήσουν τμήματα διχοτόμου γωνίας.

6)Κυκλική διαδρομή: κεντράρισμα / ακτίνα δύο σημείων, που δημιουργεί μια διαδρομή στο χρόνο.

7)Περίγραμμα άκρων: κάντε κλικ κοντά στην άκρη για να δημιουργήσετε αυτόματα μια διαδρομή κατά μήκος της άκρης.

8)Άκρη σε ίση απόσταση:κάντε κλικ στην απόσταση κατά μήκος της άκρης για να δημιουργήσετε τμήματα γραμμής σε ίση απόσταση.

9)Κυματομορφή πριονιού: η περίοδος, το ύψος των δοντιών και η συμμετρία των δοντιών μπορούν να ρυθμιστούν ποσοτικά.

10)Κέντρο δύο σημείων: επιλέξτε δύο σημεία στην εικόνα για να δημιουργήσετε το μέσο ως τη διαδρομή προς μέτρηση.

11)Γραμμή:κάντε κλικ σε οποιοδήποτε σημείο εκκίνησης, ευθύγραμμο τμήμα προς οποιαδήποτε κατεύθυνση και μεταβλητή απόσταση στη μέση.

12)Πολυγραμμές:πολυγραμμικά σημεία.

13)Τσακιστή γραμμή με γωνίας:ζιγκ-ζαγκ πολυγραμμές.

14)Παρεμβολή:εισάγετε έναν σταθερό αριθμό / απόσταση σημείων διαδρομής μεταξύ δύο σημείων.

15)Μήτρα:τα σημεία διαδρομής του ορθογώνιου πίνακα.

16)Τροχός:σημείο διαδρομής τροχού.

17)Δαχτυλίδι:σημείο κυκλικής διαδρομής.



●​ Παρέχετελειτουργία βαθμονόμησης εσοχής / μετατόπισης φακούγια την εξάλειψη της μηχανικής απόκλισης μεταξύ της εσοχής και του φακού και τη διόρθωση του συνολικού σφάλματος του συστήματος, έτσι ώστε να βελτιωθεί η ακρίβεια των αποτελεσμάτων της δοκιμής σκληρότητας.

●​Λειτουργία σάρωσης άκρων.Μέσω της κίνησης της αυτόματης πλατφόρμας XY, η άκρη του καθορισμένου αντικειμένου μπορεί να σαρωθεί και να σχεδιαστεί το περίγραμμα της άκρης του αντικειμένου.

●​Λειτουργία πανοραμικής συναρμογής.Μέσω της λειτουργίας "πανοραμικής σάρωσης", μπορείτε να αποκτήσετε ένα πανόραμα εντός ενός καθορισμένου εύρους και να κάνετε οποιοδήποτε σχεδιασμό διαδρομής στον χάρτη.

●​Περιφερειακή λειτουργία & συνεχείς δοκιμέςλειτουργία.Για πολλαπλές εσοχές που μπορεί να υπάρχουν στο ίδιο οπτικό πεδίο, μπορεί να επιλεγεί η λειτουργία περιοχής και μόνο οι εσοχές εντός του καθορισμένου εύρους λαμβάνονται υπόψη κατά τη διάρκεια κάθε μέτρησης. Όταν η λειτουργία περιοχής είναι ενεργοποιημένη κατά τη διάρκεια συνεχούς δοκιμής, μπορεί να αποφευχθεί η διακοπή της δοκιμής που προκαλείται από πολλαπλές εσοχές στο ίδιο οπτικό πεδίο. Λειτουργία διόρθωσης επιφάνειας.

●​Λειτουργία διόρθωσης επιφάνειας.Συμμορφώνεται με τον πίνακα I και τον Πίνακα II του προτύπου ASTM E384 και παρέχει απαιτήσεις δοκιμής και διόρθωσης για καμπύλα μέρη όπως μπάλες και ράβδους.

●​Λειτουργία διόρθωσης γωνίας.Η απόκλιση γωνίας μεταξύ της πλατφόρμας και της κάμερας μπορεί να εξαλειφθεί μέσω της αυτόματης διόρθωσης της γωνίας και η ακρίβεια τοποθέτησης της πλατφόρμας μπορεί να βελτιωθεί.

●​Λειτουργία αντοχής σε θραύση.Η συνάρτηση της αντοχής σε θραύση μπορεί να ελεγχθεί για τη μέτρηση των δεδομένων ανθεκτικότητας κατά της εσοχής.

●​Λειτουργία πανοραμικής συναρμογής πολλαπλών δειγμάτων.Η πανοραμική συναρμογή μπορεί να πραγματοποιηθεί για πολλά δείγματα ταυτόχρονα και στη συνέχεια μπορεί να γίνει σχεδιασμός διαδρομής σε αυτά τα πανοράματα. Τελικά ολοκληρώθηκε η συνεχής δοκιμή.





Οι προδιαγραφές της μηχανοκίνητης πλατφόρμας XY VMP-1212:
