Αυτόματος δοκιμαστής σκληρότητας Macro Vickers AutoVicky ZHV-WH σειράς

Αυτόματος δοκιμαστής σκληρότητας MacroVickers AutoVicky ZHV-WH σειράς

Η μέθοδος Vickers βασίζεται σε ένα οπτικό σύστημα μέτρησης, προσδιορίζει ένα εύρος ελαφρών φορτίων χρησιμοποιώντας ένα διαμαντένιο εισροή για να κάνει μια εισροή η οποία μετριέται και μετατρέπεται σε τιμή σκληρότητας.Είναι πολύ χρήσιμο για δοκιμές σε ένα ευρύ φάσμα υλικών.Για τις δοκιμές στην κλίμακα Vickers χρησιμοποιείται διαμάντι με σχήμα πυραμίδας τετραγωνικής βάσης.που κυμαίνονται από 10gm έως 1kgf, αν και τα φορτία "Macro" Vickers μπορούν να κυμαίνονται έως και 50 kg ή περισσότερο.

Εγώ...Εισαγωγή:

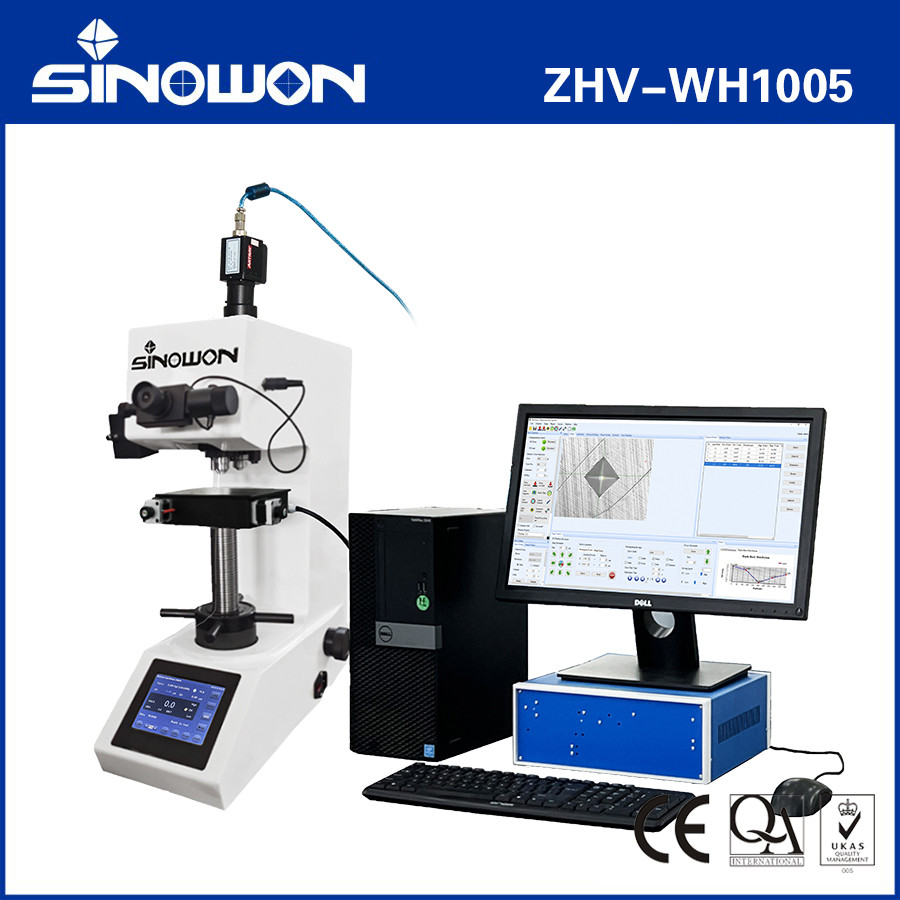

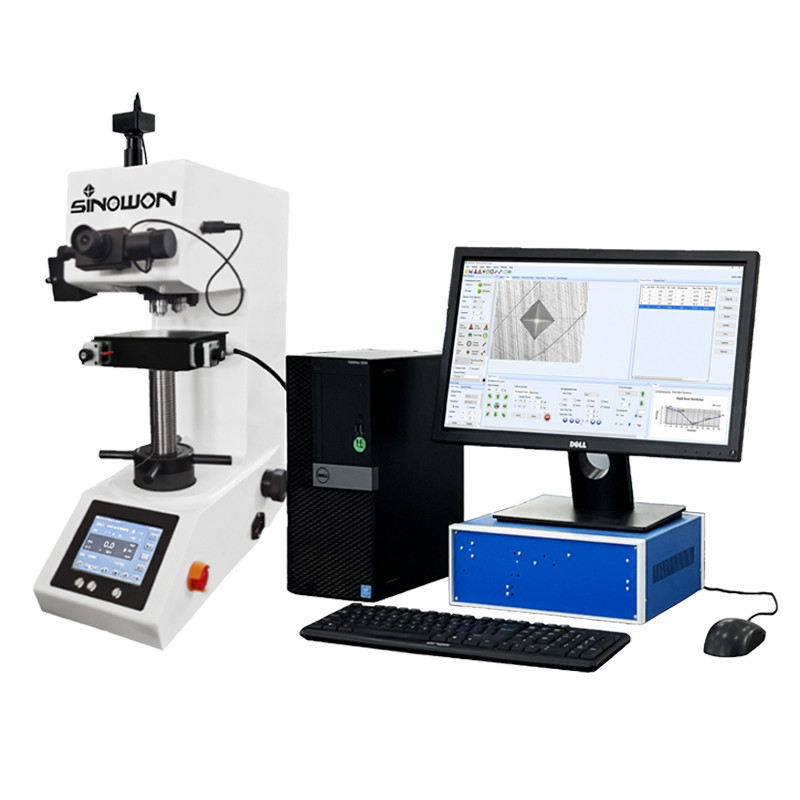

Η σειρά AutoVicky ZHV-WH είναι ένα αυτόματο σύστημα δοκιμής σκληρότητας μακρο-Vickers με μηχανική όραση, μηχανοκίνητη πλατφόρμα X-Y και σύστημα λογισμικού υπολογιστή,εφαρμόζεται για τη δοκιμή των κλίμακων σκληρότητας Vickers των μετάλλωνΔεδομένου ότι η εσοχή δοκιμής είναι πολύ μικρή σε μια δοκιμή Vickers, είναι χρήσιμη για μια ποικιλία εφαρμογών:δοκιμή πολύ λεπτών υλικών όπως φύλλα ή μέτρηση της επιφάνειας ενός μέρους, μικρά μέρη ή μικρές περιοχές, μετρώντας μεμονωμένες μακροδομές,ή μετρώντας το βάθος της σκληρύνειας του περιβλήματος με το να διαχωρίζουμε ένα μέρος και να κάνουμε μια σειρά από εντριβές για να περιγράψουμε ένα προφίλ της αλλαγής στην σκληρότητα.

Χαρακτηριστικό του προϊόντος:

• Εξαιρετικός Boldy των δοκιμαστών σκληρότητας Macro Vickers με γραμμική δομή ανύψωσης μετατόπισης για το σύστημα φόρτωσης βάρους.
• Ακριβές σύστημα νεκρού βάρους έξι κατηγοριών από 0,5 kgf έως 10 kgf και αυτόματη φόρτωση, κατοικία και εκφόρτωση κατά τη διάρκεια της διαδικασίας δοκιμής
• Σταθερός αυτόματος πύργος με 3 θέσεις εργασίας, διαμαντένιο μαντήλι MacroVickers, 10x και 40x στόχοι εγκαθίστανται σε ένα εστιακό επίπεδο.
• Η οπτική διαδρομή υψηλής ευκρίνειας με κάμερα 5MPixel κάνει την ένταση της σκληρότητας απότομη, η μεγέθυνση του βίντεο είναι πάνω από 2000x, καθιστά την μέτρηση της μικρής έντασης εύκολη.
• Η μηχανοκίνητη πλατφόρμα X-Y με μέγεθος μετάλλου 110x100mm και μετρητή 50x50mm, μπορεί να προγραμματιστεί για να δοκιμάσει την σκληρότητα Vickers του δείγματος αυτόματα.
• Δυνατό αυτόματο λογισμικό δοκιμών Vickers ATS-100 με έξυπνες λειτουργίες δοκιμών Windows λειτουργικό σύστημα, Word, Excel, PDF και άλλες προσαρμοσμένες εκδοτικές εκθέσεις είναι διαθέσιμες.

Προδιαγραφές:

Εισαγωγή λογισμικού μέτρησης Vickers and Knoop

Πλεονεκτήματα λογισμικού:

1Μπορεί να πραγματοποιήσει πανοραμική σάρωση, να σαρώσει το συνολικό γραφικό του προϊόντος στον υπολογιστή, να επιλέξει οποιαδήποτε θέση και το προϊόν θα μετακινηθεί αυτόματα στην απαιτούμενη θέση.

2Μπορεί να υποστηρίξει 17 τρόπους σχεδιασμού διαδρομής, να ορίσει οποιοδήποτε αριθμό, όπως συντεταγμένες 30 σημείων, κάντε κλικ στην εκκίνηση, και η μηχανή θα ολοκληρώσει αυτόματα τη μέτρηση 30 σημείων χωρίς χειροκίνητη λειτουργία,αυτόματη φόρτωση, αυτόματη εστίαση και αυτόματη μέτρηση.

3Εξοπλισμένο με προαιρετικό κινητήρα άξονα Z και σύστημα αυτόματης εστίασης, δεν υπάρχει ανάγκη να βρεθεί χειροκίνητα η εστιακή απόσταση και το μηχάνημα εστίαση αυτόματα.Όλα τα βήματα ολοκληρώνονται από λογισμικό για την αποφυγή των χειροκίνητων σφαλμάτων μέτρησης.

Βασική λειτουργία:

● Η ικανότητα αυτόματης αναγνώρισης της εικόνας εμβρύωσης είναι κορυφαία και η απόδοση ανίχνευσης, η σταθερότητα και η ακρίβεια των αποτελεσμάτων ανίχνευσης είναι υψηλές.

● Δύο είδη βαθμονόμησης: οπτική βαθμονόμηση, (χειροκίνητη / αυτόματη) βαθμονόμηση με μπλοκ σκληρότητας.αυθαίρετες πολλαπλές τυποποιημένες μονάδες και κατακερματισμένη βαθμονόμηση και προτιμώμενη μέτρηση.

● Εκτός από την αυτόματη μέτρηση, υπάρχουν τρεις επιλογές χειροκίνητης μέτρησης: μέτρηση τεσσάρων πλευρών,διαγώνια μέτρηση και μέτρηση τεσσάρων σημείων (η σειρά επιλογής των τεσσάρων κορυφών μπορεί να είναι αυθαίρετη).

● Υποστηρίζονται τρία είδη σημάτων εσοχής: "Δικανάγωνο", "Κόκκινος Σταυρός" και "Κυκλική".

● Κατά τη διάρκεια της χειροκίνητης μέτρησης, έχει τη λειτουργία μεγεθυντικού γυαλιού, το οποίο είναι βολικό για να βρεθεί η θέση της κορυφής εσοχής.

● Η μοναδική λειτουργία συντόμευσης πληκτρολογίου μπορεί να μετακινήσει γρήγορα την επιλεγμένη κορυφή για να κάνει την μέτρηση πιο αποτελεσματική.

● Παρέχετε απόσταση των pixel και φυσική απόσταση της διαγώνιας εσοχής και υπολογίζετε την τιμή HV / HK υπό τρέχον φορτίο σε πραγματικό χρόνο.

● Αυτόματη εναλλαγή του πύργου (αλλαγή του φακού και του ελαστικού).

● 5 εκατομμύρια ψηφιακές κάμερες για την προβολή βίντεο με εντάσεις στον υπολογιστή.

● Παρουσίαση σε πραγματικό χρόνο και ενημέρωση της κατάστασης του τρέχοντος δοκιμαστή σκληρότητας: τρέχων εισροής / φακού αντικειμένου, χρόνος διατήρησης φορτίου, δύναμη φόρτωσης κλπ.

● Η απόσταση μεταξύ δύο σημείων μπορεί να μετρηθεί χειροκίνητα· μπορούν επίσης να εμφανιστούν πολλές ομάδες αποστάσεων στο βίντεο ή την εικόνα ταυτόχρονα.

● Σε περίπτωση διαφορετικής ανάλυσης, διαφορετικού φακού και διαφορετικού φορτίου, το λογισμικό θα επιλέξει αυτόματα τον καλύτερο συντελεστή βαθμονόμησης.

● Όλες οι πληροφορίες για τα σημεία δοκιμής μπορούν να προσδιορίζονται και να σημειώνονται ξεχωριστά ή σύμφωνα με τις απαιτήσεις του πελάτη.Οι πληροφορίες ταυτοποίησης σημείων δοκιμής εμφανίζονται στον πίνακα ακολουθίας τιμών δοκιμής και στο διάγραμμα εμβρύων για εύκολη αναζήτηση.Η λειτουργία αυτή είναι πολύ σημαντική για την επακόλουθη ανάλυση και επεξεργασία.

● Ανατρέξτε στα πρότυπα GB, DIN, ISO, ASTM και άλλα πρότυπα μετατροπής σκληρότητας για να κατανοήσετε: Vickers HV, Knoop HK, Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T, πραγματοποιούν αμοιβαία μετατροπή μεταξύ τιμών σκληρότητας όπως Brinell HBS και Brinell HBW.

● Κατά τη μέτρηση της ακολουθίας διαδρομής σκληρής στρώσης, υπάρχουν πολλαπλές ευέλικτες ρυθμίσεις εκκίνησης, οι οποίες αποθηκεύουν και εισάγουν αυτόματα την προηγούμενη ακολουθία διαδρομής.Η διαδρομή μέτρησης μπορεί επίσης να αποθηκευτεί όπως επιθυμείτε για επαναφόρτωση.

● Τα αποτελέσματα της μέτρησης της ακολουθίας διαδρομής παράγουν αυτόματα την αντίστοιχη τιμή βάθους στρώματος σκληρύνει και την καμπύλη αλλαγής σκληρότητας.

● Για τα δεδομένα μέτρησης μπορούν να επιλεγούν πολλαπλές λειτουργίες ανάλυσης· όλα τα αποτελέσματα μπορούν να τεθούν σε γραφική έκθεση.

● Το περιεχόμενο και η μορφή της έκθεσης μπορούν να ρυθμίζονται ευέλικτα και τα έγγραφα WORD και EXCEL μπορούν να παράγονται αυτόματα.

● Μπορεί να ρυθμιστεί κωδικός πρόσβασης και εξουσία διαχείρισης: οι συνήθεις χειριστές μπορούν να μετρήσουν τη σκληρότητα μόνο σύμφωνα με τις ρυθμίσεις που έχουν οριστεί.

● Το ενσωματωμένο εργαλείο μετατροπής τιμών σκληρότητας μπορεί να μετατρέψει αυτόματα την μετρούμενη τιμή σκληρότητας σύμφωνα με τον πίνακα και να την καταγράψει στον πίνακα αποτελεσμάτων.

Προχωρημένη λειτουργία:

● Λειτουργία αυτόματης εστίασης.Η αυτόματη εστίαση της εσοχής μπορεί να πραγματοποιηθεί, και ο χρόνος εστίασης της ενιαίας εσοχής είναι 2-5 δευτερόλεπτα.το ZHV-VH1010 πρέπει να είναι εξοπλισμένο με κινητήρα άξονα Z και σύστημα αυτόματης εστίασης)

● Λειτουργία σχεδιασμού διαδρομής.Ως επέκταση της λειτουργίας μέτρησης απόστασης, ο ακριβής σχεδιασμός των 17 τρόπων της διαδρομής που πρόκειται να μετρηθεί ολοκληρώνεται κάνοντας κλικ στην εικόνα με το ποντίκι.

1)Ελεύθερη επιλογή σημείων: κάντε κλικ σε οποιαδήποτε θέση της εικόνας για να γίνει η διαδρομή που θα μετρηθεί.

2)Αυθαίρετη κατεύθυνση: επιλέξτε οποιοδήποτε σημείο εκκίνησης και τμήμα ευθείας σε οποιαδήποτε κατεύθυνση.

3) ΕπενδύσειςΕναλλακτικές τιμές: κάντε κλικ κοντά στην άκρη για να δημιουργήσετε αυτόματα κανονικά τμήματα γραμμής.

4)Δύο σημεία φυσιολογικό:Επιλέξτε τις δύο άκρες της άκρης για να δημιουργήσετε το κεντρικό κανονικό τμήμα της γραμμής.

5) ΕπενδύσειςΔιάμετρος γωνίας: τρία σημεία κατασκευάζουν γωνίες για να δημιουργήσουν τμήματα διμερών γωνιών.

6)Κυκλική διαδρομήΔύο σημεία κεντρικής ακτίνας, δημιουργώντας μια διαδρομή στο χρόνο.

7)Σχήμα της άκρης: κάντε κλικ κοντά στην άκρη για να δημιουργήσετε αυτόματα μια διαδρομή κατά μήκος της άκρης.

8)Ίση απόσταση από την άκρη:Κάντε κλικ στην απόσταση κατά μήκος της άκρης για να δημιουργήσετε εξίσου απομακρυσμένα τμήματα γραμμής.

9)Σχήμα κύματος πριονίδας: η περίοδος, το ύψος των δοντιών και η συμμετρία των δοντιών μπορούν να καθοριστούν ποσοτικά.

10)Κέντρο δύο σημείων: επιλέξτε δύο σημεία στην εικόνα για να παράγετε το μεσαίο σημείο ως τη διαδρομή που πρέπει να μετρηθεί.

11)Στίχος:Κάντε κλικ σε οποιοδήποτε σημείο εκκίνησης, ευθεία γραμμή σε οποιαδήποτε κατεύθυνση και μεταβλητή απόσταση στη μέση.

12)Πολλαπλή γραμμή:Πολυγραμμικά σημεία πορείας.

13)Ζιγκ Ζαγκ:Ζιγκ ζαγκ πολυγραμμή.

14)Διαστολή:Εισάγει καθορισμένο αριθμό / απόσταση σημείων διαδρομής μεταξύ δύο σημείων.

15)Ματρίκη:το σημείο διαδρομής της ορθογώνιας σειράς.

16)Τροχός:σημείο πορείας τροχού.

17)Δαχτυλίδι:σημείο κυκλικής διαδρομής.

● Παρέχετελειτουργία βαθμονόμησης εκτόξευσης εστίασης / φακούγια την εξάλειψη της μηχανικής απόκλισης μεταξύ του ελαστικού και του φακού και τη διόρθωση του συνολικού σφάλματος του συστήματος, ώστε να βελτιωθεί η ακρίβεια των αποτελεσμάτων της δοκιμής σκληρότητας.

● Λειτουργία σάρωσης άκρων.Μέσα από την κίνηση της αυτόματης πλατφόρμας XY, η άκρη του καθορισμένου αντικειμένου μπορεί να σαρωθεί και το περίγραμμα της άκρης του αντικειμένου μπορεί να σχεδιαστεί.

● Πανοραμική λειτουργία σύνδεσης.Μέσα από τη λειτουργία "πανόραμα σάρωση", μπορείτε να αποκτήσετε ένα πανόραμα σε μια καθορισμένη περιοχή και να κάνετε οποιοδήποτε σχεδιασμό διαδρομής στον χάρτη.

● Περιφερειακή λειτουργία και συνεχείς δοκιμέςλειτουργία.Για πολλαπλές εσοχές που ενδέχεται να υπάρχουν στο ίδιο οπτικό πεδίο, μπορεί να επιλεγεί η λειτουργία περιοχής και μόνο οι εσοχές εντός του καθορισμένου εύρους λαμβάνονται υπόψη κατά τη διάρκεια κάθε μέτρησης.Όταν η λειτουργία περιοχής είναι ενεργοποιημένη κατά τη διάρκεια συνεχούς δοκιμής, μπορεί να αποφευχθεί η διακοπή της δοκιμής που προκαλείται από πολλαπλές εσοχές στο ίδιο οπτικό πεδίο.

● Λειτουργία διόρθωσης επιφάνειας.Συμμορφώνεται με τον πίνακα I και τον πίνακα II του προτύπου ASTM E384 και παρέχει απαιτήσεις δοκιμής και διόρθωσης για καμπυλωμένα μέρη όπως σφαίρες και ράβδους.

● Λειτουργία διόρθωσης γωνίας.Η απόκλιση γωνίας μεταξύ της πλατφόρμας και της κάμερας μπορεί να εξαλειφθεί μέσω της αυτόματης διόρθωσης της γωνίας και η ακρίβεια θέσης της πλατφόρμας μπορεί να βελτιωθεί.

● Λειτουργία αντοχής σε κατάγματα.Η συνάρτηση της αντοχής κατά το κάταγμα μπορεί να ελεγχθεί για να μετρηθούν τα δεδομένα αντοχής κατά το κάταγμα.

● Λειτουργία πλανητικής σύνδεσης πολλαπλών δειγμάτων.Η πανοραμική διασύνδεση μπορεί να πραγματοποιηθεί για πολλά δείγματα ταυτόχρονα, και στη συνέχεια μπορεί να γίνει σχεδιασμός διαδρομής σε αυτά τα πανοράματα.

Η προδιαγραφή της μηχανοκίνητης πλατφόρμας X-Y VMP-505:

● Αυτόματη πλατφόρμα XY με σύστημα βήματος-κινητήρα: τεχνολογία επεξεργασίας αεροδιαστημικής ποιότητας

● Η ανώτερη απόδοση σφράγισης εξασφαλίζει τη σταθερότητα της μακροπρόθεσμης ακρίβειας ανάκτησης

● Μέγεθος πλατφόρμας: 255mmx205mm

● Μέγιστη μετατόπιση προς την κατεύθυνση XY: 50X50mm απαιτήσεις), ελάχιστο βήμα: 0,625um

● Ακρίβεια απάντησης: πλήρης εμβέλεια μίας κατεύθυνσης ≤ 10 μm

● Σκανάρισμα όλης της πορείας ≤ 20 μm

● Προαιρετικά Μεγαλύτερη μηχανοκίνητη πλατφόρμα X-Y VMP1111

● X-Y Μέγεθος ταξιδιού: 110x110mm και Μέγεθος πλατφόρμας: 310mmx255mm
