Αυτοματοποιημένη δοκιμή σκληρότητας μικρο-μακροαγγειών και Vickers

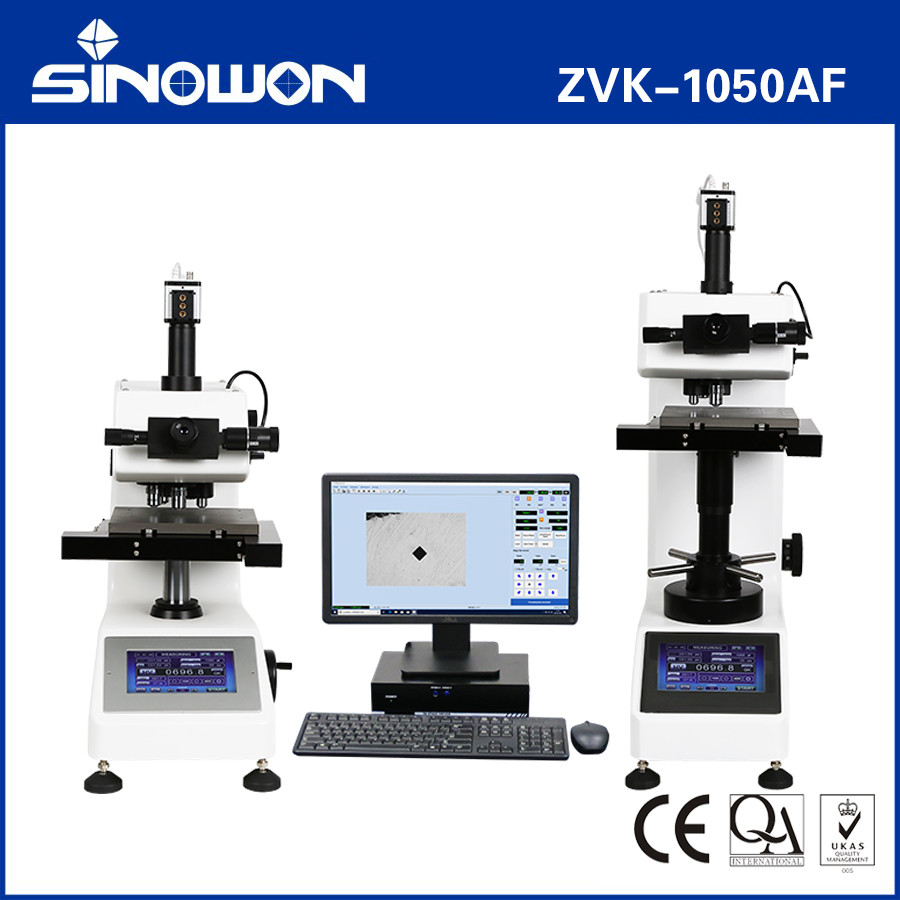

Αυτοματοποιημένος δοκιμαστής σκληρότητας μικρο- και μακροβίκερ και κόλπου AutoVicky ZVK-1050AF


Εφαρμογή του προϊόντος:

Η μέθοδος Vickers βασίζεται σε ένα οπτικό σύστημα μέτρησης, προσδιορίζει ένα εύρος ελαφρών φορτίων χρησιμοποιώντας ένα διαμαντένιο εισροή για να κάνει μια εισροή η οποία μετριέται και μετατρέπεται σε τιμή σκληρότητας.Είναι πολύ χρήσιμο για δοκιμές σε ένα ευρύ φάσμα υλικών.Για τις δοκιμές στην κλίμακα Vickers χρησιμοποιείται διαμάντι με σχήμα πυραμίδας τετραγωνικής βάσης.Συνήθως τα φορτία των MicroVickers είναι πολύ ελαφρά., που κυμαίνονται από 10gm έως 1kgf, τα φορτία MacroVickers μπορούν να κυμαίνονται έως και 50Kgf.
Οι μέθοδοι σκληρότητας Micro Vickers χρησιμοποιούνται για δοκιμές σε μέταλλα, κεραμικά και σύνθετα - σχεδόν κάθε είδους υλικό.είναι χρήσιμο για διάφορες εφαρμογές: δοκιμή πολύ λεπτών υλικών όπως φύλλα ή μέτρηση της επιφάνειας ενός μέρους, μικρών τμημάτων ή μικρών περιοχών, μέτρηση μεμονωμένων μικροδομών,ή μετρώντας το βάθος της σκληρύνειας του περιβλήματος με το να διαχωρίζουμε ένα μέρος και να κάνουμε μια σειρά από εντριβές για να περιγράψουμε ένα προφίλ της αλλαγής στην σκληρότητα.

Εγώ...Εισαγωγή:

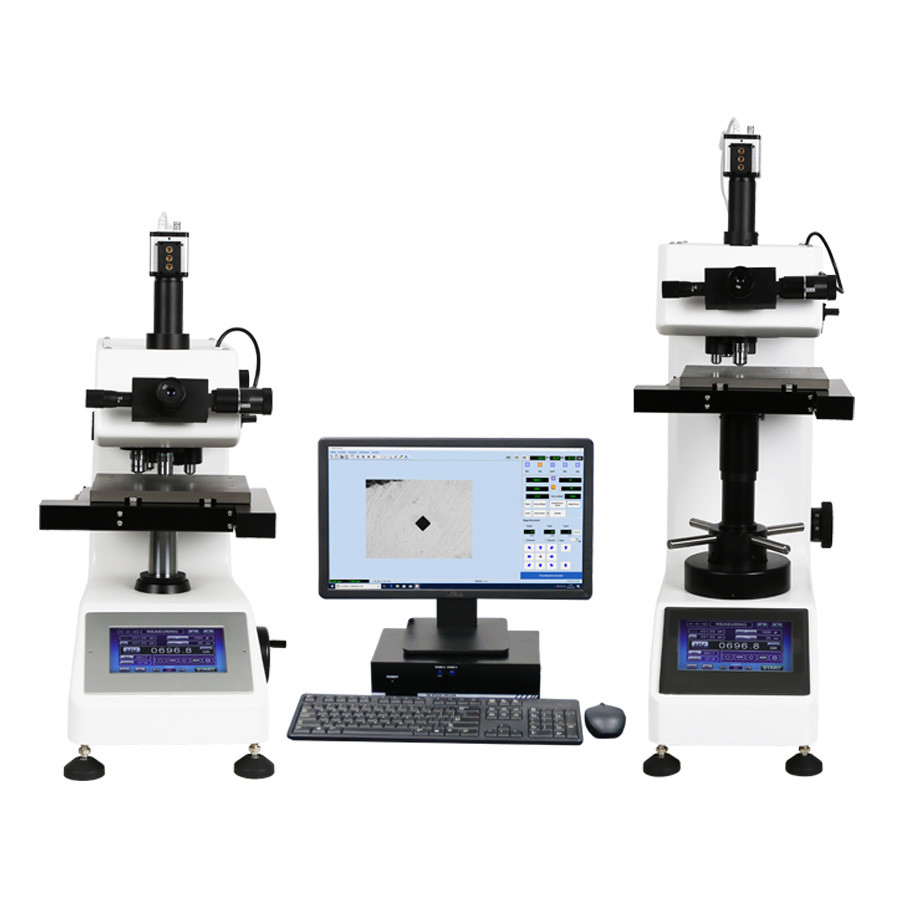

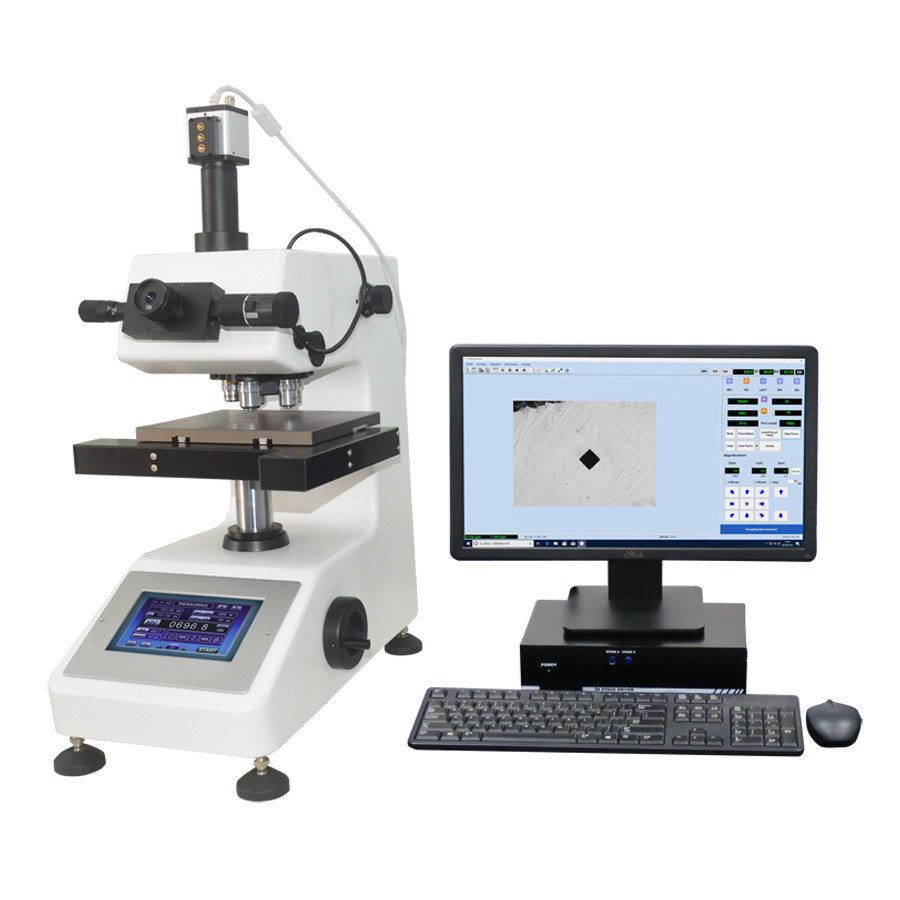

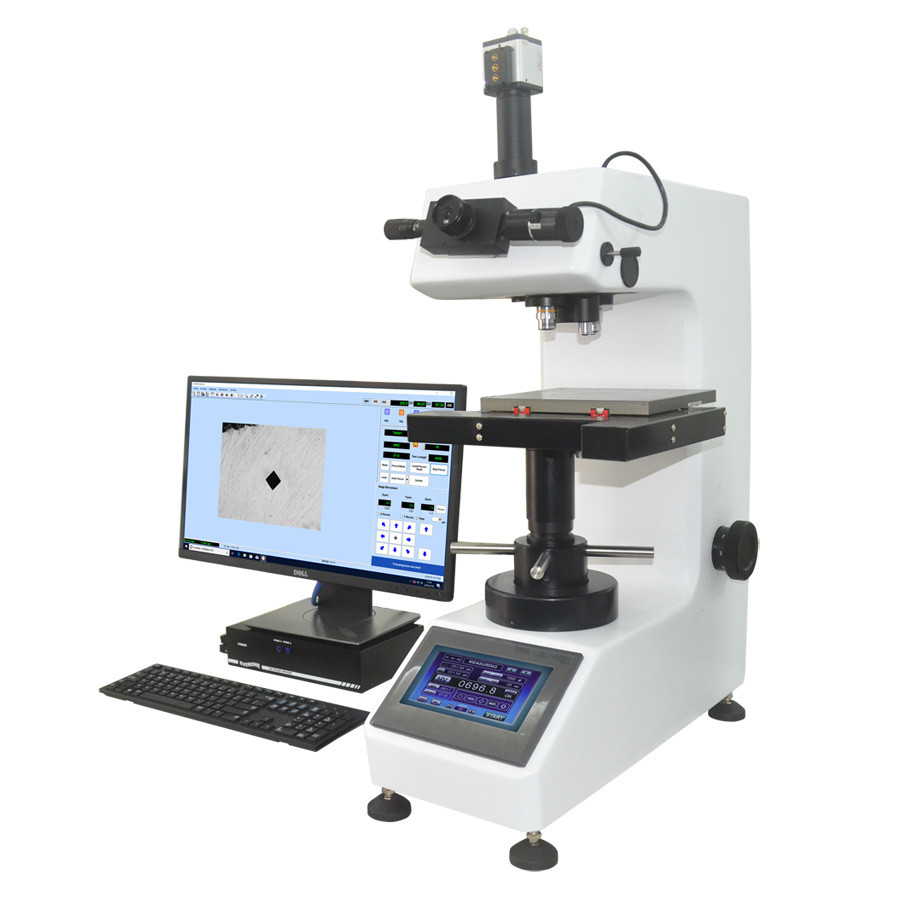

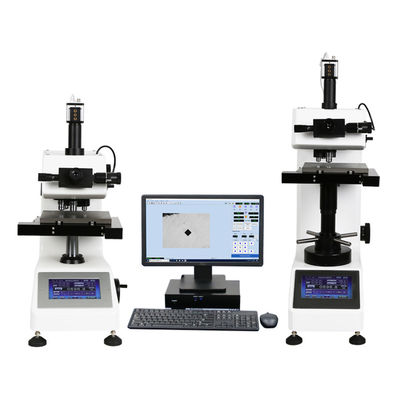

Το Sinowon AutoVicky ZHV-1050AF χρησιμοποιεί έναν ελεγκτή και έναν υπολογιστή για να ελέγχει δύο δοκιμαστές σκληρότητας, ένας είναι ο AutoVicky ZVK-1000F αυτόματος μικρο Vickers και Knoop δοκιμαστής σκληρότητας με σύστημα αυτόματης εστίασης,Το άλλο είναι το AutoVicky ZHV-50A αυτόματο δοκιμαστή σκληρότητας Macro Vickers και οι δύο μονάδες έχουν εξοπλισμό με το μηχανοκίνητο X-Y αυτόματο στάδιο, έχει αυτόματη μέτρηση σχετικά με την εσοχή του Vickers και Knoop, και μπορεί να κάνει τη μέτρηση του βάθους της υπόθεσης αυτόματα, εξαλείφει το λάθος της ανθρώπινης λειτουργίας, βελτιώνει σε μεγάλο βαθμό την αποτελεσματικότητα της εργασίας,καθιστά την μέτρηση της δοκιμής σκληρότητας πιο ακριβή και απλή.


Χαρακτηριστικό του προϊόντος:

● Σύστημα αυτόματης στάθμης, αυτόματης εστίασης, αυτόματης μέτρησης και δοκιμής σκληρότητας Vickers.
● Δύναμη φόρτωσης: Τα ακριβή νεκρά βάρη εξασφαλίζουν την αξιόπιστη και ακριβή λειτουργία του συστήματος δύναμης φόρτωσης.
● Οπτική διαδρομή: 160 mm Η διαδρομή της οπτικής μικροσκόπησης υψηλής ανάλυσης καθιστά την εικόνα από την ένταση απότομη και εξαιρετική.
● Αυτοπύργος: η θέση του διακόπτη των ελαττωμάτων HV και των στόχων 10x/20x/40x είναι επαναληπτή και ακριβής.
● Αυτοκίνητο στάδιο: τροφοδοτείται από ακριβή βήμα κινητήρα με μεγάλο μέγεθος ταξιδιού 100x100mm και ικανότητα βαρέος φορτίου.
● Αυτόματη εστίαση: Εφαρμόζεται οπτικό σύστημα υψηλής ανάλυσης και τεχνολογία αυτόματης εστίασης, το λογισμικό 3A μπορεί να συνειδητοποιήσει αυτόματη εστίαση και αυτοματοποιημένη αξιολόγηση σκληρότητας εάν το μέγεθος της έντρησης είναι μεγαλύτερο από 8um.Είναι αυτόματη εστίαση για MicroVickers και Knoop, χειροκίνητη εστίαση για Macro Vickers.
● Αυτόματη μέτρηση: αυτόματο λογισμικό δοκιμής και μέτρησης σκληρότητας:3A μπορεί να ελέγχει τον δοκιμαστή σκληρότητας και την επικοινωνία δεδομένων, περιλαμβάνει το διακόπτη 10x, 20x, 40x,60x στόχοι και Vickers, αυτόματη φόρτωση, διαμονή και εκφόρτωση, μονομερή ή πολλαπλή εσοχή, διαφορά βήματος, λειτουργία κίνησης, αυτόματη καταγραφή γραμμής διαλόγου εσοχής και τιμής σκληρότητας,αυτόματη δημιουργία CHD βάθος και καμπύλη σκληρότητας, στατιστικά στοιχεία σφάλματος, στατιστικά στοιχεία ομάδας χρόνων δοκιμής, δημιουργία εκθέσεων σε μορφή Excel και Word.

Προδιαγραφές:




Λογισμικό αυτόματης μέτρησης:

● Διασύνδεση λογισμικού: 3A



●Έλεγχος μηχανής

3A λογισμικό είναι σε θέση να κάνει τον έλεγχο του μικρο σκληρότητα δοκιμαστή, μπορεί να οδηγήσει και να ρυθμίσει την κίνηση του X-Y αυτόματη στάδιο, και Z-άξονα αυτόματη εστίαση κινητήρα,και μπορεί να ελέγξει την αλλαγή των στόχων και Vickers/Knoop εισροή στο αυτόματο πύργο, κάνει την φόρτωση/κατάσταση/αφόρτωση αυτόματα.

● Αυτόματη μέτρηση
Το λογισμικό 3A είναι σε θέση να πραγματοποιεί τη μέτρηση της εγχώρησης αυτόματα στη λειτουργία αυτόματης εστίασης, το οπτικό βάθος είναι 1 mm και η εστίαση-διάκριση είναι 0,2 μm, η ταχύτητα αυτόματης εστίασης είναι μικρότερη από 5 δευτερόλεπτα,και ο κύκλος αυτόματης εστίασης και αυτόματης μέτρησης είναι εντός 8 δευτερολέπτων.

● Μέτρηση CHD
Ένα λογισμικό μπορεί να κάνει την μέτρηση της βαθειάς σκληρότητας της υπόθεσης προγραμματικά, μπορεί να μετρήσει αυτόματα και να κάνει την CHD-αναφορά,και παράγεται μια καμπύλη βαρύτητας βάθους για την εκτέλεση λειτουργιών όπως η μέτρηση του στρώματος νιτρίωσης του εξαρτήματος και η μέτρηση του στρώματος καρμπουρίσματος.

● Δραστηριότητα σχεδιασμού δρομολογίου
Το 3A έχει τη λειτουργία του σχεδίου διαδρομής, μπορεί να ρυθμίσει τις επιλεγμένες ευθείες γραμμές, γραμμές ζιγκ ζαγκ, κύκλους, τόξους, τυχαία σημεία, πίνακες και μπορεί να ρυθμιστεί σε διαφορετικές απαιτήσεις δειγμάτων δοκιμής.

● Διαχείριση δεδομένων
Τα δεδομένα δοκιμής μπορούν να αποθηκευτούν για εκτύπωση και η έκθεση δοκιμής περιλαμβάνει τα μαθηματικά στατιστικά στοιχεία και τις καμπύλες βάθους σκληρής στρώσης, καθώς και την τυπωμένη τοπογραφία δείγματος.Αντικατοπτρίζει άμεσα τη μικροδομή της εσοχής και του φόντου.

● Πολυγλωσσικό
Η αγγλική και η κινέζικη γλώσσα είναι διαθέσιμες τώρα, και σύντομα θα κυκλοφορήσουν και άλλες γλώσσες.
