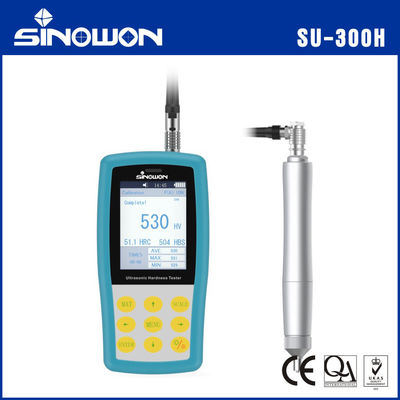

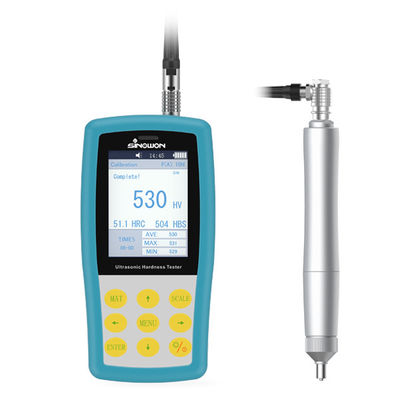

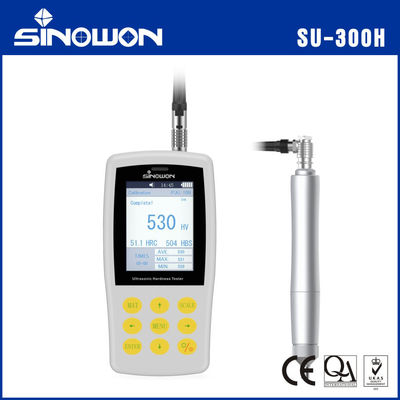

Εγχειρίδιο Υπερηχητικού Σκληρομέτρου SU-300H
Εισαγωγή SU-300H:
● Το Εγχειρίδιο Υπερηχητικού Σκληρομέτρου SU-300H είναι ένα κλασικό φορητό σκληρόμετρο που κατασκευάζεται από τον όμιλο Sinowon. Εφαρμόζει τη μέθοδο της υπερηχητικής επαφής για τη μέτρηση της σκληρότητας στο σημείο ή στο εργαστήριο.
● Το SU-300H είναι ένα σκληρόμετρο NDT, επειδή η εσοχή επαφής είναι πολύ μικρή για να παρατηρηθεί, είναι μια από τις εξαιρετικές λύσεις για τη δοκιμή της σκληρότητας των τελικών προϊόντων, όπως, το καλούπι, το γρανάζι, ο άξονας, η ράβδος, η βίδα, οι ράγες κ.λπ.
● Το SU-300H μπορεί όχι μόνο να λειτουργήσει με τους χειροκίνητους αισθητήρες, αλλά και με τους μηχανοκίνητους αισθητήρες, οι οποίοι είναι σε θέση να καλύψουν τη διαφορετική εφαρμογή υπό το φως της διαφορετικής κατάστασης της τραχύτητας της επιφάνειας.
● Το SU-300H συμμορφώνεται με το πρότυπο ASTM A1038-2005, το γερμανικό πρότυπο DIN50159-1-2008 και το εθνικό πρότυπο της Κίνας GB/T 34205-2017.
Χαρακτηριστικά:
● Τέλεια Ακρίβεια——±3% HV, ±1.5HR, ±3%HB.
● Μικροσκοπική Εσοχή—— Μόνο ένα μικροσκόπιο υψηλής ισχύος μπορεί να παρατηρήσει την εσοχή.
● Γρήγορη Μέτρηση——Αποτέλεσμα σε 2 δευτερόλεπτα.
● Μεγάλη Οθόνη LCD——Εμφανίζει άμεσα το αποτέλεσμα της μέτρησης, τον αριθμό των φορών, το μέγιστο, το ελάχιστο, τον μέσο όρο και την απόκλιση.
● Φιλική Λειτουργία——Λειτουργεί καλά μετά από σύντομη εκπαίδευση.
● Εγγυημένη Εγγύηση——2-ετής εγγύηση για την κύρια μονάδα (Εξαιρείται ο αισθητήρας).
● Μαζική Αποθήκευση——Αποθήκευση 1000 ομάδων δεδομένων μέτρησης.
● Απλός Βαθμονόμηση——Αποθήκευση 20 ομάδων δεδομένων βαθμονόμησης για επίκληση, βελτίωση της απόδοσης βαθμονόμησης.
Προδιαγραφές:
| Εμπόρευμα |
Εγχειρίδιο Υπερηχητικού Σκληρομέτρου |
| Μοντέλο |
SU-300H |
| Κωδικός# |
882-141H |
| Προαιρετικός Αισθητήρας |
Χειροκίνητος Αισθητήρας:10N,20N,49N,98N ;Μηχανοκίνητος Αισθητήρας:3N,5N,8N,10N |
| Εύρος Μέτρησης (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Μέτρηση
Ακρίβεια(%)
|
Κλίμακες |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Κλίμακες Σκληρότητας |
Vickers (HV); Rockwell C(HRC); Rockwell A(HRA); Rockwell B(HRB);Brinell(HB) |
| LCD |
Έγχρωμη Οθόνη |
| Εμφάνιση Δεδομένων |
Δύναμη φόρτισης, Χρόνοι δοκιμής, Αποτέλεσμα δοκιμής, Μέσος όρος,
Μέγιστο, Ελάχιστο, Απόκλιση και κλίμακα μετατροπής.
|
| Γλώσσα |
Κινέζικα, Αγγλικά, Γερμανικά, Πορτογαλικά, Τουρκικά |
| Έξοδος Δεδομένων |
RS232 Hyper Terminal/Bluetooth Printer |
| Εκτύπωση |
Bluetooth |
| Αποθήκευση Δεδομένων |
Για αποθήκευση 1000 ομάδων δεδομένων μέτρησης και 20 ομάδων δεδομένων βαθμονόμησης |
| Εισαγωγή Λέξεων |
Γράμματα και αριθμοί |
| Περιβάλλον Εργασίας |
Θερμοκρασία: -10°C έως 50°C; Υγρασία :30%-80% R.H. |
| Τάση Μπαταρίας |
Επαναφορτιζόμενη μπαταρία λιθίου; Τάση :4.2V, 3200mAh |
| Τάση Φορτιστή |
AC220V/50Hz, 110V/60Hz |
| Διαστάσεις και Βάρος Κύριας Μονάδας |
Διαστάσεις Κύριας Μονάδας :160 x 80 x 30mm (Μ x Π x Υ); Χειροκίνητος Αισθητήρας: Φ22×153mm; Βάρος (Χωρίς Αισθητήρα): 0.5Kg |
| Διαστάσεις και Βάρος Συσκευασίας |
Διαστάσεις Συσκευασίας :320 x 430 x 155mm (Μ x Π x Υ) ; Βάρος Συσκευασίας (Τυπική Παράδοση):4.3Kg |
Χειροκίνητος Αισθητήρας Υπερηχητικού Σκληρομέτρου
Χαρακτηριστικά:
● Εισήχθη η τελευταία τεχνολογία αισθητήρων υπερήχων
● Λήψη ακριβούς τιμής σκληρότητας χωρίς βοηθητικές συσκευές
● Υποστήριξη 360° γρήγορης μέτρησης
● Εξαιρετικός σχεδιασμός μηχανικής ανθρώπου εύκολος στο κράτημα
● Κατάλληλη διάσταση και βάρος του αισθητήρα είναι βολικό για τον έλεγχο
● Γρήγορη και ακριβής μέτρηση για την άκρη και τη σταθερή θέση του δείγματος
● Μικρο εσοχή, Μη καταστροφική για το δείγμα
Προδιαγραφές Χειροκίνητου Αισθητήρα:
| Τύπος Αισθητήρα |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Κωδικός# |
882-311 |
882-321 |
882-331 |
882-341 |
| Σημείωση |
Προαιρετικό |
Τυπικό |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτισης |
10N |
20N |
50N |
98N |
| Διάμετρος |
21mm |
21mm |
21mm |
21mm |
| Μήκος |
154mm |
154mm |
154mm |
154mm |
| Διάμετρος ταλαντευόμενης ράβδου |
2.4mm |
2.4mm |
3mm |
3mm |
| Τραχύτητα επιφάνειας μέτρησης |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Ελάχιστο βάρος υλικού δοκιμής |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Ελάχιστο πάχος υλικού δοκιμής |
2mm |
2mm |
2mm |
2mm |

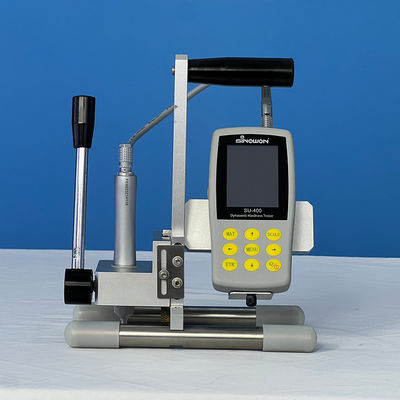

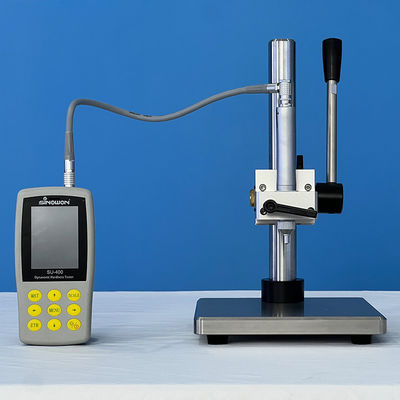

Μηχανοκίνητος Αισθητήρας Υπερηχητικού Σκληρομέτρου:
Χαρακτηριστικά:
● Εισήχθη η τελευταία τεχνολογία αισθητήρων υπερήχων
● Λήψη ακριβούς τιμής σκληρότητας χωρίς βοηθητικές συσκευές
● Εξαιρετικός σχεδιασμός μηχανικής ανθρώπου εύκολος στο κράτημα
● Γρήγορη και ακριβής μέτρηση για την άκρη και τη σταθερή θέση του δείγματος
● Μικρο εσοχή, μη καταστροφική για το δείγμα
● Μηχανοκίνητος έλεγχος, ένα κλειδί γρήγορης μέτρησης
● Εξάλειψη του σφάλματος τρεμούλιασμα χεριού από τον χειροκίνητο αισθητήρα, υψηλότερη ακρίβεια και επαναληψιμότητα
● Πιο κατάλληλο για λεπτά κομμάτια, σκληρότητα στρώματος επίστρωσης
Προδιαγραφές Μηχανοκίνητου Αισθητήρα:
| Τύπος Αισθητήρα |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Κωδικός# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Σημείωση |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
Προαιρετικό |
| Δύναμη φόρτισης |
3N |
5N |
8N |
10N |
20N |
| Διάμετρος |
46mm |
46mm |
46mm |
46mm |
46mm |
| Μήκος |
200mm |
200mm |
200mm |
200mm |
200mm |
| Διάμετρος ταλαντευόμενης ράβδου |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Ελάχιστο βάρος υλικού δοκιμής |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Ελάχιστο πάχος υλικού δοκιμής |
2mm |
2mm |
2mm |
2mm |
2mm |
Εφαρμογή Φορητού Universal Dynasonic Σκληρομέτρου:
● Μέτρηση σκληρότητας της άκρης της φλάντζας και της ρίζας του γραναζιού σφράγισης, καλουπιού, φύλλου, σκληρυμένης επιφάνειας δοντιού και αυλακιού γραναζιού και κωνικού μέρους;
● Μέτρηση σκληρότητας του άξονα, του σωλήνα λεπτού τοιχώματος και του δοχείου;
● Μέτρηση σκληρότητας των τροχών και του στροφείου τουρμπίνας;
● Μέτρηση σκληρότητας της λεπίδας του κομματιού;
● Μέτρηση σκληρότητας των τμημάτων συγκόλλησης;
● Μέτρηση ορισμένου βάθους διαμέτρου βαθιάς οδοντώσεως, κυρτού σήματος μεγαλύτερης ακτίνας, ακανόνιστου επιπέδου;
● Μέτρηση σκληρότητας των περισσότερων σιδηρούχων μετάλλων, μη σιδηρούχων μετάλλων και άλλων κραμάτων στη βιομηχανική παραγωγή.
