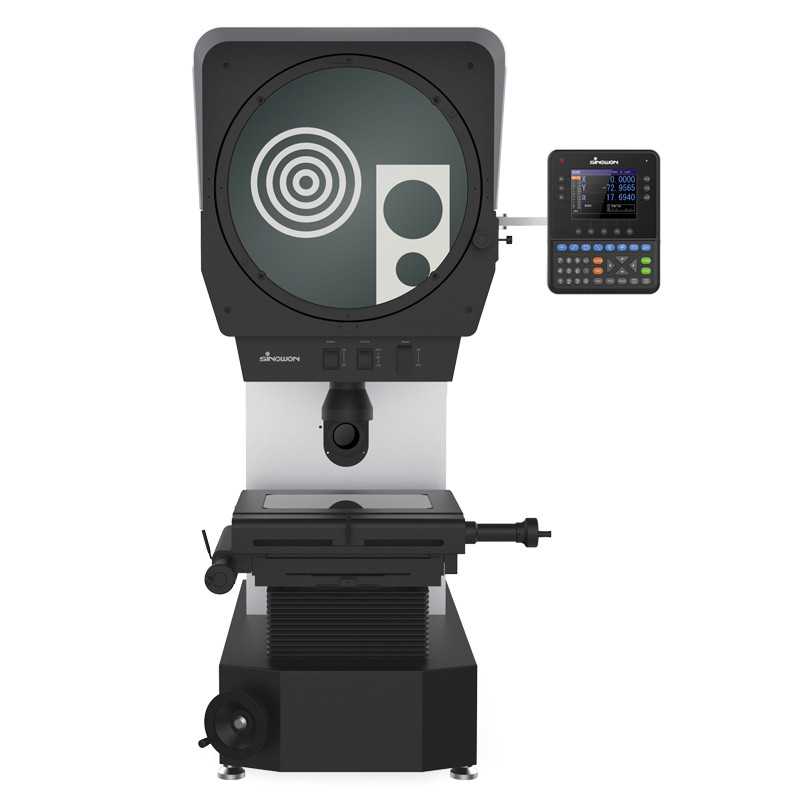

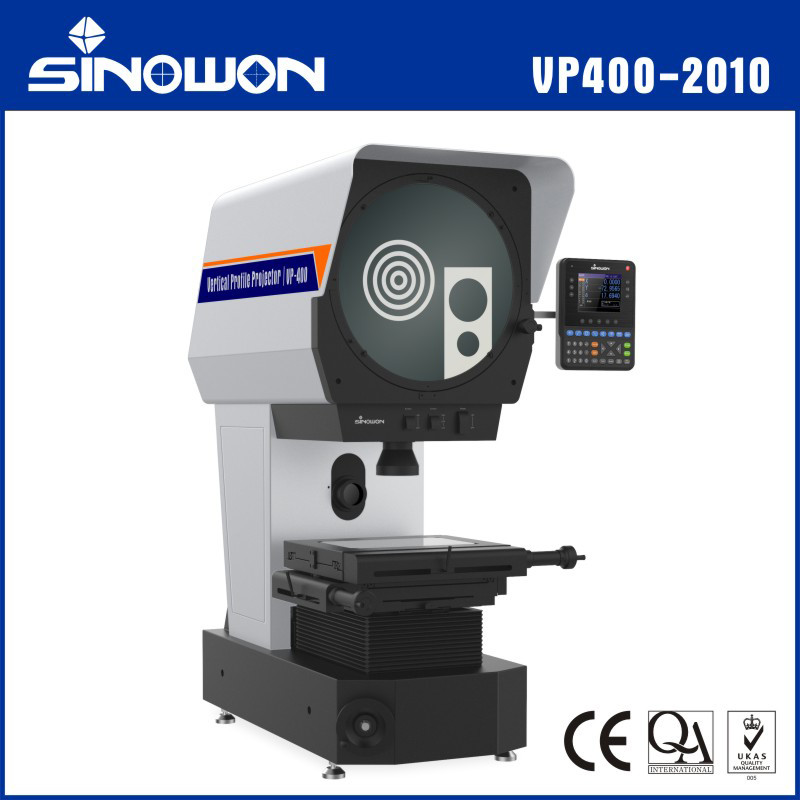

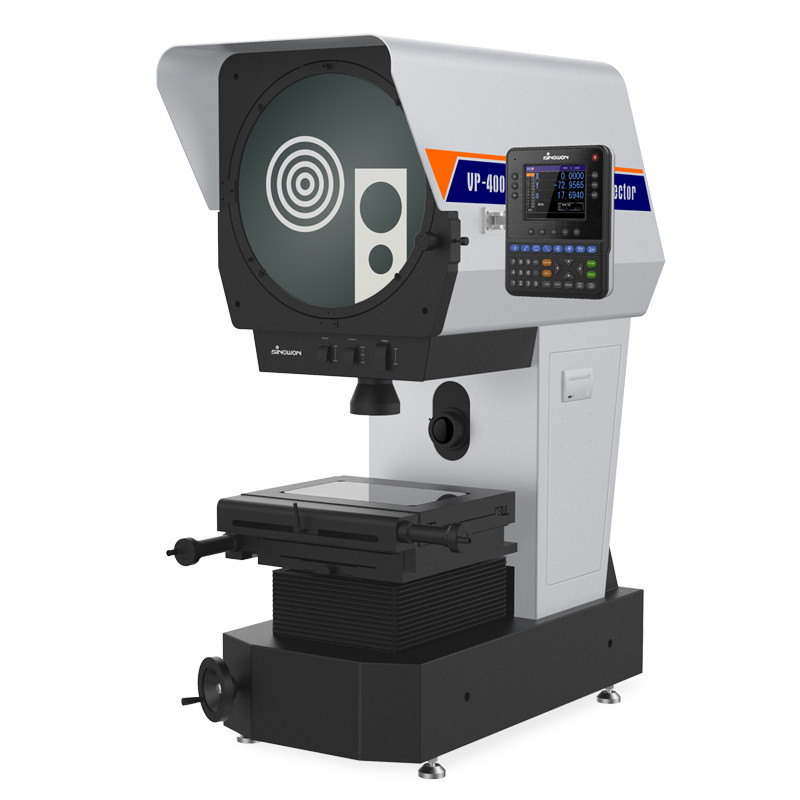

Ø400mm Ψηφιακό Ψηφιακό Προφίλ Προβολέα VP400-2010
Χαρακτηριστικά:
● Το σύστημα ανύψωσης υιοθετεί διασταυρούμενη τροχιά κυλίνδρων και κίνηση με βίδες ακριβείας, γεγονός που καθιστά την κίνηση ανύψωσης πιο άνετη και σταθερή.
● Αντανακλαστικός μηχανισμός για την επεξεργασία της επικάλυψης, καθαρότερη εικόνα και εξαιρετική ανθεκτικότητα στη σκόνη.
● Ρυθμιζόμενο περίγραμμα και φωτισμό επιφάνειας, για να ανταποκρίνεται στις διαφορές στην ζήτηση του εργαστηρίου·
● Εισαγόμενο φωτισμό LED υψηλού φωτισμού και μακράς διάρκειας χρήσης, για να διασφαλιστεί η ζήτηση για ακριβείς μετρήσεις.
● Οπτικό σύστημα υψηλής ανάλυσης με καθαρή εικόνα και σφάλμα μεγέθυνσης μικρότερο από 0,08%·
● Ισχυρό σύστημα ψύξης διάξονων ανεμιστήρων, αυξάνει σημαντικά τη διάρκεια ζωής.
● Δυνατή και πολύχρωμη DRO DP400,επιτυγχάνεται ταχεία και ακριβής 2D μέτρηση.
● Ενσωματωμένος Μίνι εκτυπωτής, μπορεί να εκτυπώσει και να αποθηκεύσει δεδομένα.
● Με τυποποιημένο στόχο 10X, προαιρετικό στόχο 5X, 20X, 50X, περιστρεφόμενο τραπέζι, διακόπτη ποδιού, σφιγμό κλπ.
Ειδικότητα:
| Εμπορεύματα |
Ø400 mm ψηφιακό προβολέα κάθετου προφίλ |
| Αντίστροφη εικόνα |
Επικαιροποίηση |
VP400-2515 (#511-420) |
| Προσωπική εικόνα |
VP400-2010Z ((#511-410Z) |
VP400-2515Z ((# 511-420Z) |
| Μέγεθος μεταλλικής σκηνής |
308x408 χιλιοστά |
308x408 χιλιοστά |
| Μέγεθος γυάλινης σκηνής |
198x306 χιλιοστά |
198x306 χιλιοστά |
| Ταξίδι σε σκηνές |
200x100 χιλιοστά |
250x150 χιλιοστά |
| Μέγεθος προϊόντος ((L×W×H) |
1003x617x1309 χιλιοστά |
1003x617x1309 χιλιοστά |
| Μέγεθος συσκευασίας ((L×W×H) |
1200x800x1580 χιλιοστά |
1200x800x1580 χιλιοστά |
| Επικεντρώσου |
100 χιλιοστά |
| Ακριβότητα |
≤3+L/200 (μμ) |
| Απόφαση |
0.0005mm |
| Βάρος φορτίου |
10 κιλά |
| Εικόνα |
Διάμετρος: φ412 mm,περίοδος μέτρησης ≥ Ø400 |
| Γωνία περιστροφής 0~360°;Αποφασιστικότητα: 1 ή 0,01°,Ακριβότητα 6 |
| Ψηφιακή ανάγνωση |
DP400 (510-340) Πολυλειτουργικό πολύχρωμο ψηφιακό σύστημα ανάγνωσης LCD |
| Φωτισμός |
Φωτισμός περιγράμματος:3.2V/10W LED
Φωτισμός επιφάνειας:3.2V/10W LED
|
| Εργασιακό περιβάλλον |
θερμοκρασία 20°C±5°C, υγρασία 40%-70%RH |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος: |
| Ακαθάριστο/καθαρό βάρος |
280/230 κιλά |
280/230 κιλά |

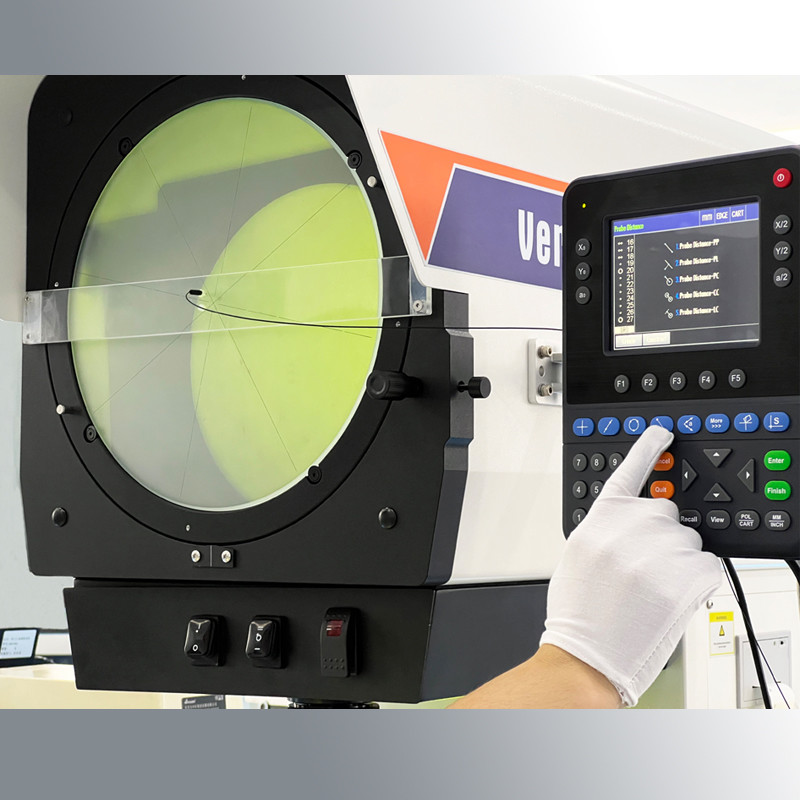

Πολυλειτουργική ψηφιακή αναγνώριση χρωματικής οθόνης DP400
Χαρακτηριστικά:
● 5.6 ∆είκτης χρώματος και σφραγισμένο κουμπί αφής σιλικόνης,με πλήρεις πληροφορίες, φιλική λειτουργία, μακρά διάρκεια ζωής.
● Αποθήκευση 100 μόνιμα στοιχεία εικόνας, μπορεί να ορίσει και να αποθηκεύσει την τρέχουσα ημερομηνία.
● Πολυλειτουργική μέτρηση: σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, νήμα βίδες, έλλειψη, τρύπα, στρογγυλοποίηση, προκαθορισμός, κατασκευή κλπ.
● λειτουργία μετρήσεως πτυχής ή αντίθετης κατεύθυνσης, τιμή 1/2, μέσο σημείο, λειτουργία άδειας, λειτουργία κλήσης, λειτουργία REC (record) και μέτρηση κύκλου·
● Διατίθενται διατομή και γραμμική αντιστάθμιση για 3 άξονες, εξασφαλίζοντας υψηλή ακρίβεια της μέτρησης.
● Μπορεί να συνδέσει τον διακόπτη ποδιών, τον εκτυπωτή, την ανίχνευση οπτικής άκρης και άλλα πολλαπλά βοηθητικά εργαλεία μέτρησης.
● Με πολικό και σύστημα συντεταγμένων, και μπορεί να εμφανίσει χιλιοστόμετρο και ίντσα, και μπορεί να μετακινηθεί εύκολα.
● Με τη λειτουργία ανεξάρτητης εξουσιοδότησης κωδικού πρόσβασης, για να αποφευχθεί η πιθανότητα απόκλισης δεδομένων από εσφαλμένη λειτουργία, μπορεί επίσης να αλλάξει την αρχική ρύθμιση με άδεια κωδικού πρόσβασης.
● Υποστήριξη πολλαπλών γλωσσών:Κινέζικα, αγγλικά και άλλες γλώσσες.
Προδιαγραφές:
| Σχήμα |
DP400 |
| Κωδικός# |
510 έως 340 |
| Γλώσσα |
Απλή κινεζική, περίπλοκη κινεζική, πορτογαλική, γερμανική και αγγλική κλπ. |
| Μέγεθος οθόνης LCD |
115 χιλιοστά × 85 χιλιοστά |
| Ανάλυση οθόνης LCD |
640*480 |
| Πεδίο ψηφιακής οθόνης |
8 ψηφία ((Με δεκαδικό σημείο) |
| Άξονας εμφάνισης |
3 άξονες (X,Y,Z/Q) |
| Ζ/Κ μοντέλο οθόνης |
Μέγεθος ή γωνία |
| Πρότυπο οθόνης γωνίας |
Στον βαθμό, τα πρακτικά και τον δεύτερο ή βαθμό |
| Σημείο γραμμικής κλίμακας |
Τύποι TTL τετραγωνικού κύματος ή κύματος sinus AC δύο 90 ° διαφοράς γωνίας φάσης, ισχύς κίνησης μεγαλύτερη από 10 MA |
| Λεπτομετρική ανάλυση |
0.1 μm,0.2 μm,0.5μ, 1μ, 2μ, 5μ |
| Ποσοστό Baud |
4800,9600,14400,19200,38400,57600 |
| Πύλη εξόδου δεδομένων |
RS232,DB-9 Γενική διεπαφή |
| Λειτουργία πληκτρολόγιο |
Σφραγισμένο πληκτρολόγιο αφής σε σιλικόνη |
| Λιμάνι επέκτασης |
Κουμπάνιο, εκτυπωτή, οπτικό ερευνητή, κλπ. |
| Ηλεκτρική τροφοδότηση εισόδου |
AC90V-240V,15W |
| Περιβάλλον της επιχείρησης |
Εργασιακή θερμοκρασία: 0 °C-40 °C, θερμοκρασία αποθήκευσης: -10 °C-60 °C, σχετική υγρασία: < 90% RH |
