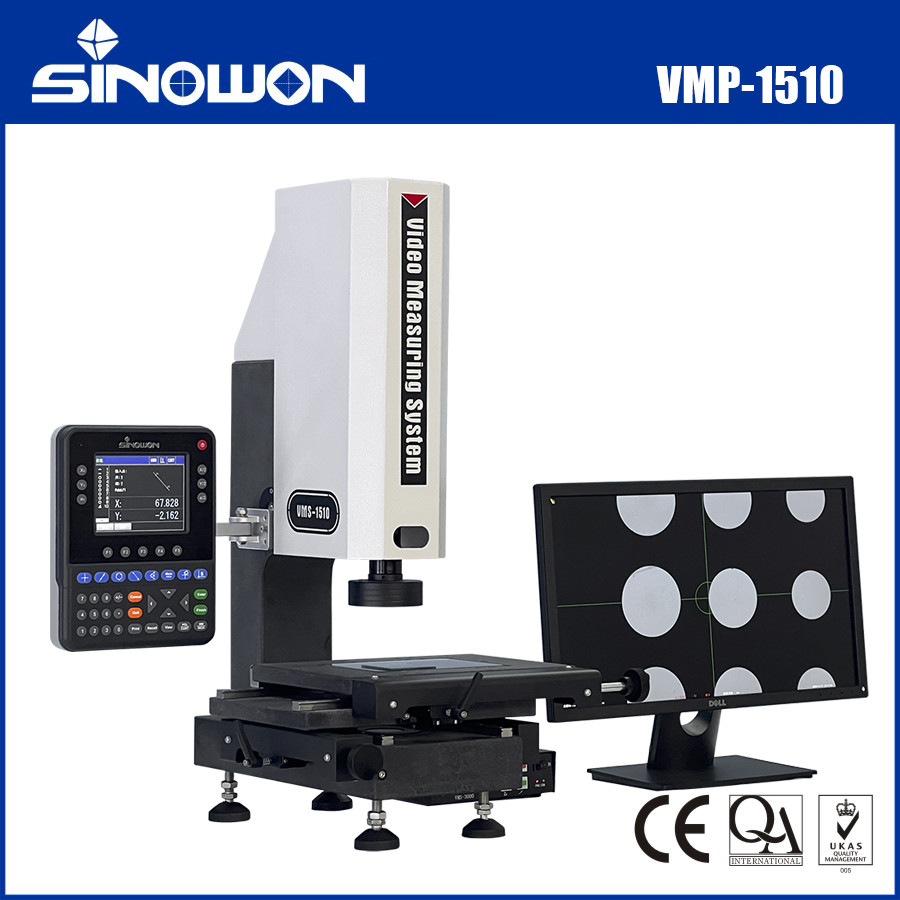

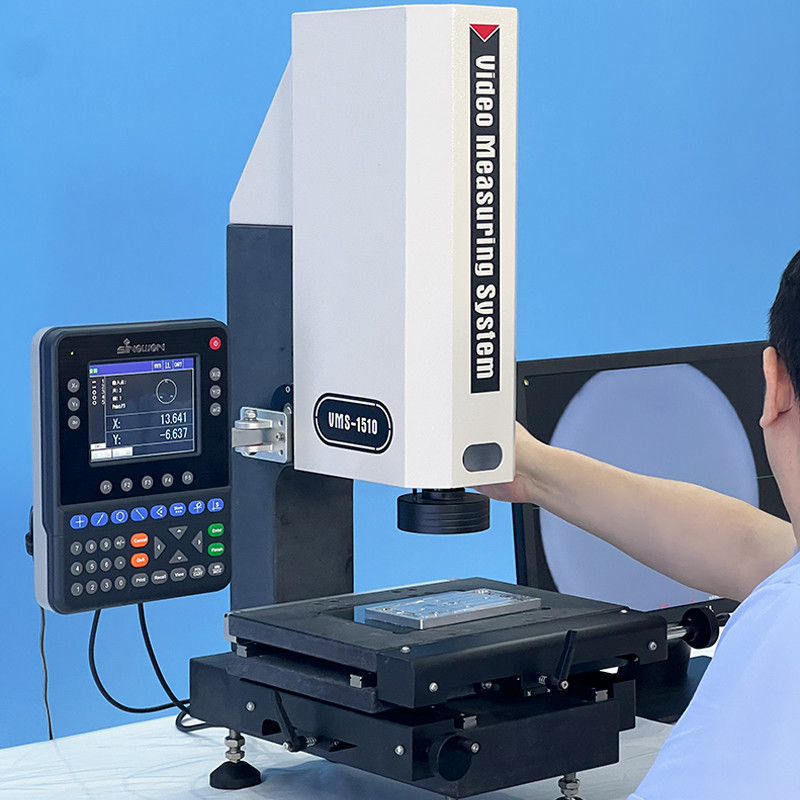

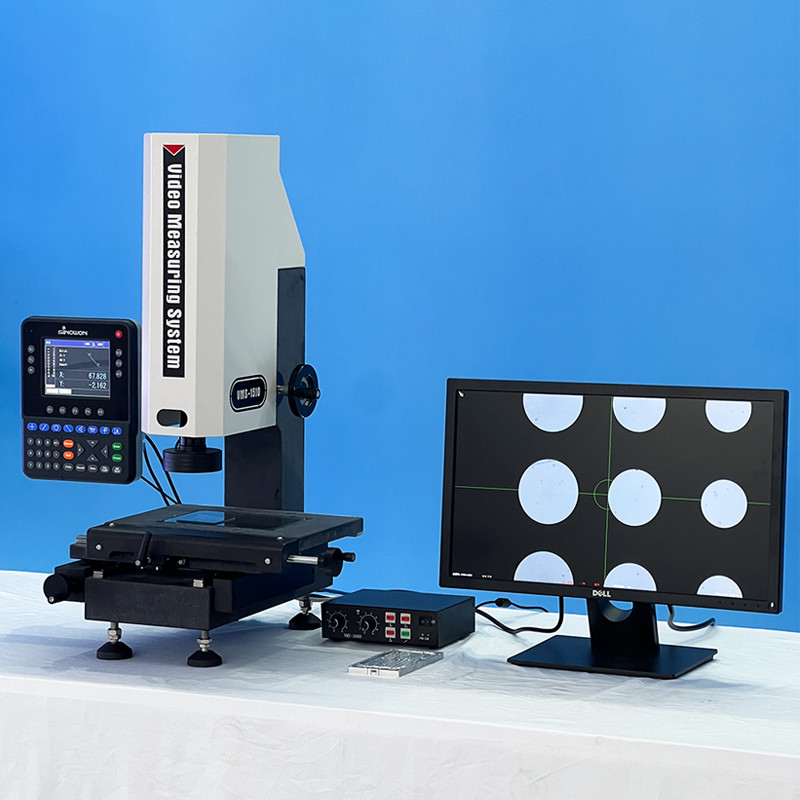

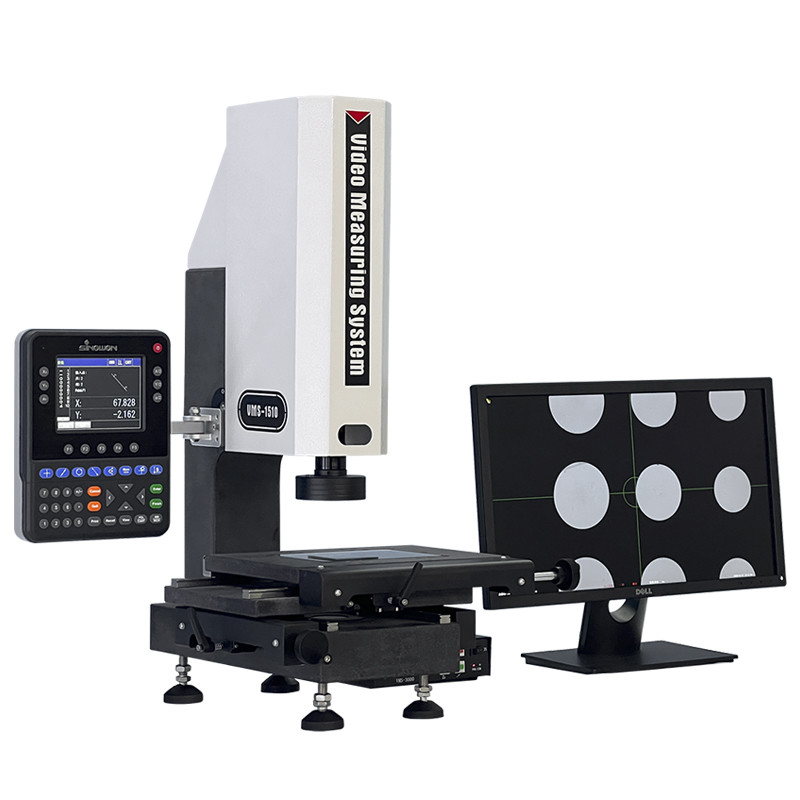

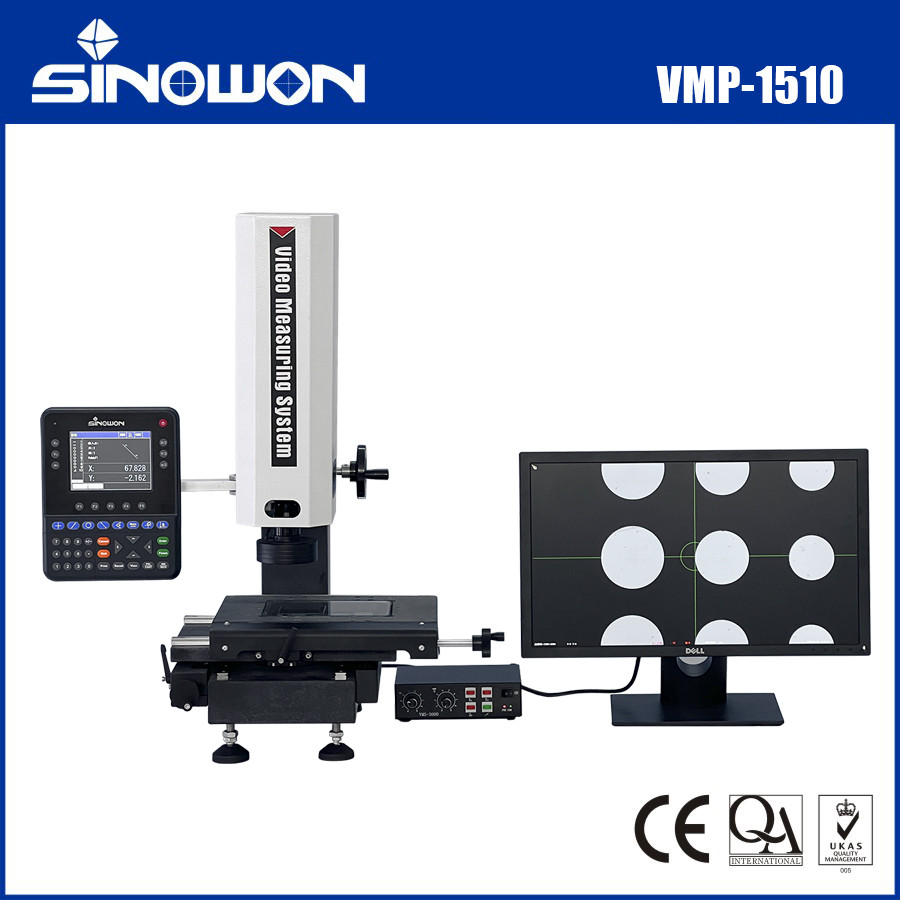

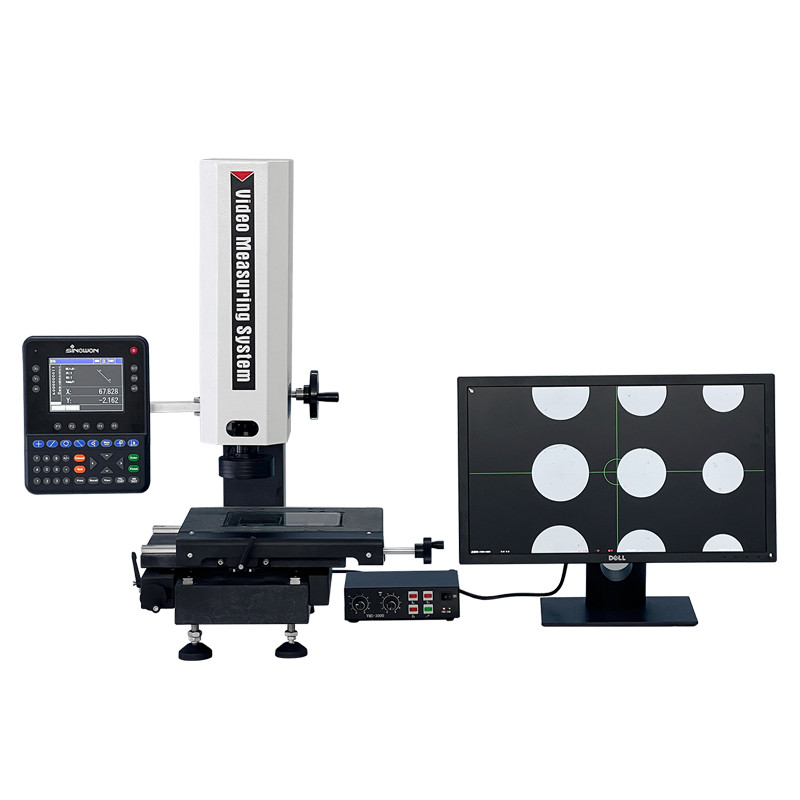

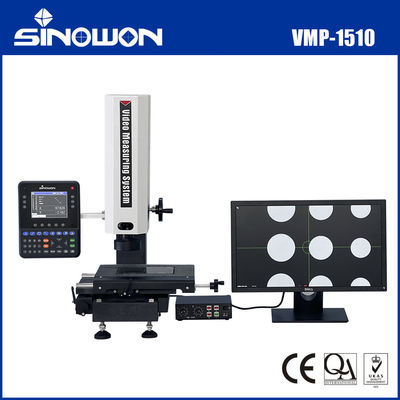

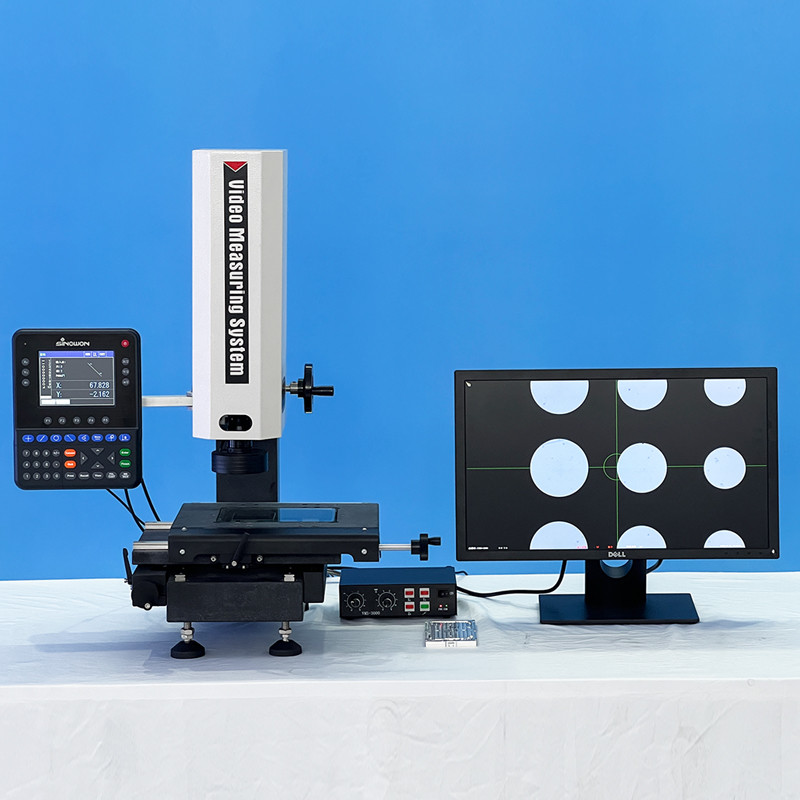

Προβολέας μετρήσεων βίντεο VMP-1510
Χαρακτηριστικά του προϊόντος:
Πιο συγκεκριμένα, η συσκευή είναι εξοπλισμένη με ένα τεχνητό πλέγμα από ξύλινη πέτρα.
Ι υιοθετεί αχρήσιμη γυαλισμένη ράβδο και γρήγορη συσκευή κλειδώματος για να εξασφαλίσει ότι το σφάλμα επιστροφής του πίνακα είναι εντός 2um.
ι υιοθετεί υψηλής ακρίβειας όργανο οπτικό κανόνα και ακριβή επιτραπέζι εργασίας για να εξασφαλίσει την ακρίβεια E1 της μηχανής είναι εντός ≤2,5+L/200um·
l υιοθετεί φακό ζουμ και ψηφιακή φωτογραφική μηχανή υψηλής ανάλυσης σε χρώμα για να εξασφαλίσει καθαρή ποιότητα εικόνας χωρίς στρέβλωση·
ι υιοθετεί φωτεινή πηγή LED ψυχρής επιφάνειας και παράλληλη φωτεινή πηγή LED κάτω ως φωτισμούς προβολέα·
ι υιοθετεί φωτεινή πηγή LED ψυχρής επιφάνειας και παράλληλη φωτεινή πηγή LED κάτω ως φωτισμούς προβολέα·
Ι υιοθετεί να ρυθμίζει το κατάλληλο χρώμα της διασταύρωσης για να στοχεύει τα μετρούμενα σημεία.
Ι υιοθετεί υψηλής ποιότητας χρωματική οθόνη μετρολογίας πολυλειτουργικό ψηφιακό σύστημα ανάγνωσης DP400 ως σύστημα επεξεργασίας δεδομένων.
Τεχνικές προδιαγραφές:
| Εμπορεύματα |
ViΝτεόΠροβολέας μέτρησης |
| Σχήμα |
VMP-1510 |
| Κωδικός# |
525-020P |
| Στάδιο από γρανίτη |
(310*220) mm |
| Γυάλινη σκηνή |
(179,5*129,5) χιλιοστά |
| Ταξιδεύσεις στον άξονα X/Y |
(150*100) mm |
| Ταξίδι στον άξονα Ζ |
Υψηλής ακρίβειας γραμμικός οδηγός, αποτελεσματική διαδρομή 100 mm |
| Γραμμικές κλίμακες X/Y |
Ανάλυση: 0,5 μm |
| Βάση και στήλη οργάνου |
Γρανίτη υψηλής ακρίβειας |
| Ακριβότητα μέτρησης* |
Ε1x, y: 2,5+L/200um |
| Ε2xy: 4+L/200um |
| Ακριβότητα επαναληψιμότητας |
2μ |
| Σύστημα φωτισμού |
Φως κρύας επιφάνειας LED |
| Παράλληλο φως LED κάτω |
| Προαιρετικό ομοαξονικό φως |
| Κάμερα HDMI |
1/3" 2MPixel Κάμερα υψηλής ανάλυσης: 1920*1080@30fps |
| Μεγέθυνση βίντεο |
6.5X υψηλής ανάλυσης φακός ζουμ με οπτική μεγέθυνση: 0,7X~4,5X, |
| Μεγέθυνση βίντεο: 26X~172X (21.5' οθόνη) |
| Ασύρματο ποντίκι |
Εφαρμόζεται για τη ρύθμιση του κατάλληλου χρώματος της διασταυρούμενης γραμμής για να στοχεύσει τα μετρούμενα σημεία |
| Ηθόνη LCD HDMI |
21 ′′ HDMI οθόνη LCD |
| Διαδικασία δεδομένων μέτρησης |
Ψηφιακή ανάγνωση DP400 με πολυγλωσσικές εκδόσεις αγγλικών, παραδοσιακών κινεζικών, προαιρετικών άλλων γλωσσών |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος: |
| Διάσταση (WxDxH) |
(462*401*725) mm |
| Ακαθάριστο/καθαρό βάρος |
60/48 κιλά |

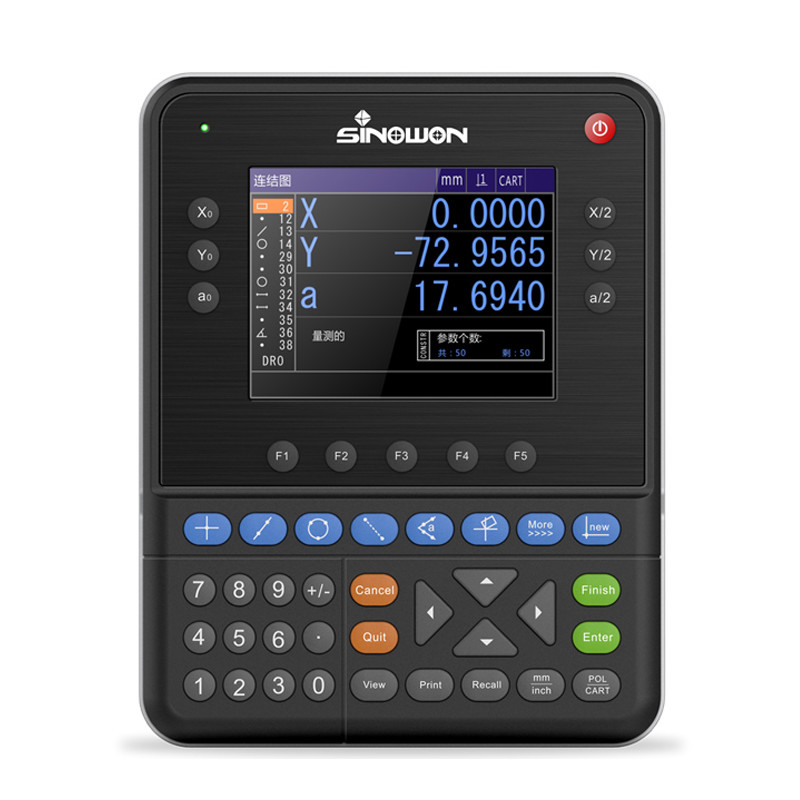

Πολυλειτουργική ψηφιακή ανάγνωση προβολέα μετρήσεων βίντεο DP400
Χαρακτηριστικά:
Ø 5.6· Χρωματική οθόνη και σφραγισμένο κουμπί αφής σιλικόνης, με πλήρεις πληροφορίες, φιλική λειτουργία, μακρά διάρκεια ζωής.
Ø Αποθήκευση 100 μόνιμων στοιχείων εικόνας, μπορεί να ορίσει και να αποθηκεύσει την τρέχουσα ημερομηνία.
Ø Πολυλειτουργική μέτρηση: Σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, νήμα βίδα, έλλειψη, τρύπα, στρογγυλοποίηση, προκαθορισμός, κατασκευή κλπ.
Δραστηριότητα μέτρησης πτυχής ή αντίθετης κατεύθυνσης, τιμή 1/2, μέσο σημείο, λειτουργία άδειας, λειτουργία κλήσης, λειτουργία REC (ηχογράφησης) και μέτρηση κύκλου.
Ο διαχωρισμός και η γραμμική αντιστάθμιση είναι διαθέσιμα για 3 άξονες, εξασφαλίζοντας υψηλή ακρίβεια της μέτρησης.
Ø Μπορεί να συνδέσει διακόπτη ποδιών, εκτυπωτή, ανίχνευση οπτικών ακτών και άλλα πολλαπλά βοηθητικά εργαλεία μέτρησης.
Ø Με πολικό και συντεταγμένο σύστημα, μπορεί να εμφανίζει χιλιοστά και ίντσες και μπορεί να μετατοπίζεται εύκολα.
Ø Με τη λειτουργία ανεξάρτητης εξουσιοδότησης κωδικού πρόσβασης, για να αποφευχθεί η πιθανότητα απόκλισης των δεδομένων λόγω λανθασμένης λειτουργίας, μπορεί επίσης να αλλάξει την αρχική ρύθμιση με άδεια κωδικού πρόσβασης.
Ø Υποστήριξη πολλαπλών γλωσσών: κινέζικη, αγγλική και άλλη γλώσσα.
Πολυλειτουργική ψηφιακή αναγνώριση Προδιαγραφές:
| Εμπορεύματα |
Πολυλειτουργική ψηφιακή ανάγνωση προβολέα μετρήσεων βίντεο |
| Σχήμα |
DP400 |
| Κωδικός# |
510 έως 340 |
| Γλώσσα |
Κινέζικα, πορτογαλικά, γερμανικά και αγγλικά κλπ. |
| Μέγεθος οθόνης LCD |
115 χιλιοστά × 85 χιλιοστά |
| Ανάλυση οθόνης LCD |
640*480 |
| Πεδίο ψηφιακής οθόνης |
8 ψηφία (με δεκαδικό σημείο) |
| Άξονας εμφάνισης |
3 άξονες (X,Y,Z/Q) |
| Ζ/Κ μοντέλο οθόνης |
Μέγεθος ή γωνία |
| Πρότυπο οθόνης γωνίας |
Στον βαθμό, τα πρακτικά και τον δεύτερο ή βαθμό |
| Σημάδι Γραμμικών Σκηνομετρήσεων |
TTL τετραγωνικό κύμα ή κύμα sinus AC δύο 90° διαφοράς γωνίας φάσης,
Δυνατότητα κίνησης μεγαλύτερη από 10 MA
|
| Λεπτομετρική ανάλυση |
0.1 μm,0.2 μm,0.5μ, 1μ, 2μ, 5μ |
| Ποσοστό Baud |
4800,9600,14400,19200,38400,57600 |
| Πύλη εξόδου δεδομένων |
RS232,DB-9 Γενική διεπαφή |
| Λειτουργία πληκτρολόγιο |
Σφραγισμένο πληκτρολόγιο αφής σε σιλικόνη |
| Λιμάνι επέκτασης |
Κουμπάνιο, εκτυπωτή, οπτικό ερευνητή, κλπ. |
| Ηλεκτρική τροφοδότηση εισόδου |
AC90V-240V,15W |
