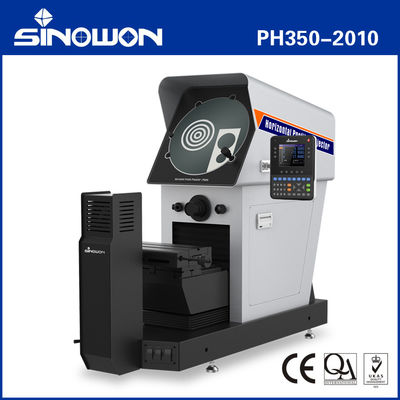

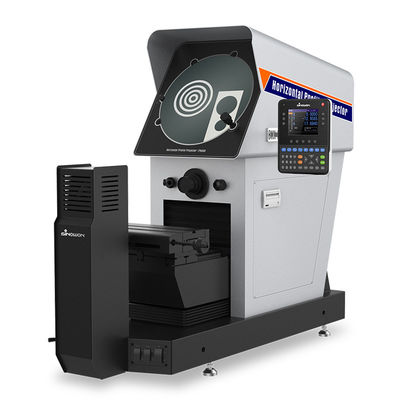

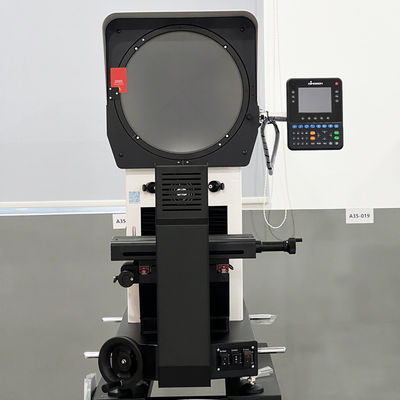

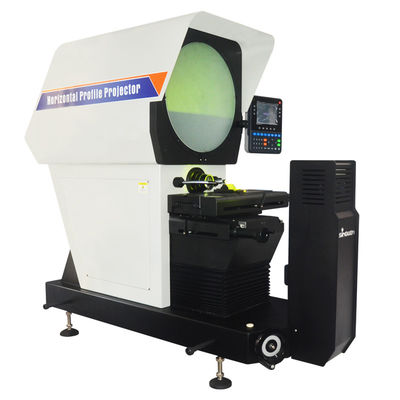

Ø350 mm Ψηφιακό οριζόντιο προφίλ PH350-2010
Χαρακτηριστικά:
- Το σύστημα ανύψωσης υιοθετεί γραμμικό σιδηρόδρομο καθοδήγησης και κίνηση με βίδες ακριβείας, γεγονός που καθιστά την κίνηση ανύψωσης πιο άνετη και σταθερή.
- Αντανάκλαση της διαδικασίας επίχρισής, καθαρότερη εικόνα και εξαιρετική ανθεκτικότητα στη σκόνη.
- Προσαρμόσιμος περίγραμμα και φωτισμός επιφάνειας, για την ικανοποίηση της ζήτησης διαφοράς στο εργασιακό κομμάτι·
- Εισαγόμενο φωτισμό LED υψηλού φωτισμού και μακράς διάρκειας χρήσης, για τη διασφάλιση της ζήτησης ακριβείας των μετρήσεων·
- Οπτικό σύστημα υψηλής ανάλυσης με καθαρή εικόνα και σφάλμα μεγέθυνσης μικρότερο από 0,08%·
- Ενίσχυρο σύστημα ψύξης διάξονων ανεμιστήρων, αυξάνει σημαντικά τη διάρκεια ζωής.
- Δυνατή και πολύχρωμη DRO DP400,επιτυγχάνεται γρήγορη και ακριβής 2D μέτρηση.
- Ενσωματωμένος μίνι εκτυπωτής, μπορεί να εκτυπώνει και να αποθηκεύει δεδομένα.
- Με τυποποιημένο στόχο 10X, προαιρετικό στόχο 20X, 50X, περιστρεφόμενο τραπέζι, διακόπτη ποδιού, σφιγκτήρα κλπ.
Ειδικότητα:
| Εμπορεύματα |
Ψηφιακός προβολέας οριζόντιου προφίλ |
| Τρόπος |
PH350-2010 |
| Κωδικός # |
512-350 |
| Μέγεθος του σταδίου εργασίας |
355x126 χιλιοστά |
| Ταξίδια για το στάδιο εργασίας |
200x100 χιλιοστά |
| Επικεντρώσου |
90 χιλιοστά |
| Ακριβότητα |
≤3+L/200 (μμ) |
| Απόφαση |
0.0005mm |
|
Βάρος φόρτωσης
|
15 κιλά |
| Εικόνα |
Διάμετρος οθόνης: φ380mm, αποτελεσματικό εύρος ≥ Ø350mm
|
| Γωνία περιστροφής 0~360°;Αποφασιστικότητα: 1° ή 0,01°, ακρίβεια 6 |
| Ψηφιακή ανάγνωση |
DP400 Πολυλειτουργία πολύχρωμη ψηφιακή αναγνώριση LCD |
| Φωτισμός |
Φωτισμός περιγράμματος:3.2V/10W LED
Περαινοφωτισμός:220V/130W λαμπτήρα αλογονίου
|
| Εργασιακό περιβάλλον |
Θερμοκρασία: 20°C±5°C, υγρασία: 40%-70% RH |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος: |
Ο φακός:
| Οπτικοειδή φακοί |
10X ((Std.) |
20X ((Opt.) |
50X ((Επιλογή) |
| Το οπτικό πεδίο |
Φ35 mm |
Φ17,5 mm |
Φ7mm |
| Απόσταση |
75 χιλιοστά |
69 χιλιοστά |
44 χιλιοστά |

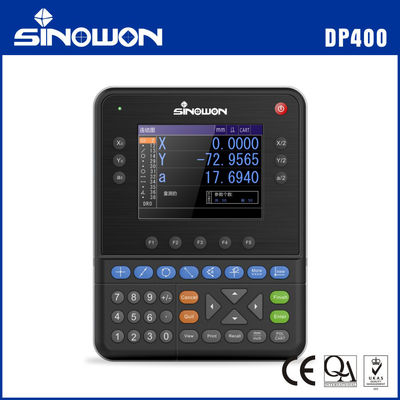

Πολυλειτουργική ψηφιακή αναγνώριση χρωματικής οθόνης DP400
Χαρακτηριστικά:
Ø 5.6Ποχρωμη οθόνη και σφραγισμένο κουμπί αφής σιλικόνης,με πλήρεις πληροφορίες, φιλική στη χρήση, μακρά διάρκεια ζωής.
Ø Αποθήκευση 100 μόνιμων στοιχείων εικόνας, μπορεί να ορίσει και να αποθηκεύσει την τρέχουσα ημερομηνία.
Ø Πολυλειτουργική μέτρηση: σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, νήμα βίδες, έλλειψη, τρύπα, στρογγυλοποίηση, προκαθορισμός, κατασκευή κλπ.
Ø Λειτουργία μέτρησης της πτέρυγας ή της αντίθετης κατεύθυνσης, τιμή 1/2, μέσο σημείο, λειτουργία άδειας, λειτουργία κλήσης, λειτουργία REC ((record) και μέτρηση κύκλου
Ο διαχωρισμός και η γραμμική αντιστάθμιση είναι διαθέσιμα για 3 άξονες, εξασφαλίζοντας υψηλή ακρίβεια της μέτρησης.
Ø Μπορεί να συνδέσει διακόπτη ποδιών, εκτυπωτή, ανίχνευση οπτικών ακτών και άλλα πολλαπλά βοηθητικά εργαλεία μέτρησης.
Ø Με πολικό και συντεταγμένο σύστημα, μπορεί να εμφανίζει χιλιοστά και ίντσες και μπορεί να μετατοπίζεται εύκολα.
Ø Με τη λειτουργία ανεξάρτητης εξουσιοδότησης κωδικού πρόσβασης, για να αποφευχθεί η πιθανότητα απόκλισης των δεδομένων λόγω λανθασμένης λειτουργίας, μπορεί επίσης να αλλάξει την αρχική ρύθμιση με άδεια κωδικού πρόσβασης.
Ø Υποστήριξη πολλαπλών γλωσσών: κινέζικη, αγγλική και άλλες γλώσσες.
Προδιαγραφές:
| Σχήμα |
DP400 |
| Κωδικός# |
510 έως 340 |
| Γλώσσα |
Απλή κινεζική, περίπλοκη κινεζική, πορτογαλική, γερμανική και αγγλική κλπ. |
| Μέγεθος οθόνης LCD |
115 χιλιοστά × 85 χιλιοστά |
| Ανάλυση οθόνης LCD |
640*480 |
| Πεδίο ψηφιακής οθόνης |
8 ψηφία ((Με δεκαδικό σημείο) |
| Άξονας εμφάνισης |
3 άξονες (X,Y,Z/Q) |
| Ζ/Κ μοντέλο οθόνης |
Μέγεθος ή γωνία |
| Πρότυπο οθόνης γωνίας |
Στον βαθμό, τα πρακτικά και τον δεύτερο ή βαθμό |
| Σημείο γραμμικής κλίμακας |
Τύποι TTL τετραγωνικού κύματος ή κύματος sinus AC δύο 90 ° διαφοράς γωνίας φάσης, ισχύς κίνησης μεγαλύτερη από 10 MA |
| Λεπτομετρική ανάλυση |
0.1 μm,0.2 μm,0.5μ, 1μ, 2μ, 5μ |
| Ποσοστό Baud |
4800,9600,14400,19200,38400,57600 |
| Πύλη εξόδου δεδομένων |
RS232,DB-9 Γενική διεπαφή |
| Λειτουργία πληκτρολόγιο |
Σφραγισμένο πληκτρολόγιο αφής σε σιλικόνη |
| Λιμάνι επέκτασης |
Κουμπάνιο, εκτυπωτή, οπτικό ερευνητή, κλπ. |
| Ηλεκτρική τροφοδότηση εισόδου |
AC90V-240V,15W |
| Περιβάλλον της επιχείρησης |
Εργασιακή θερμοκρασία: 0 °C-40 °C, θερμοκρασία αποθήκευσης: -10 °C-60 °C, σχετική υγρασία: < 90% RH |
