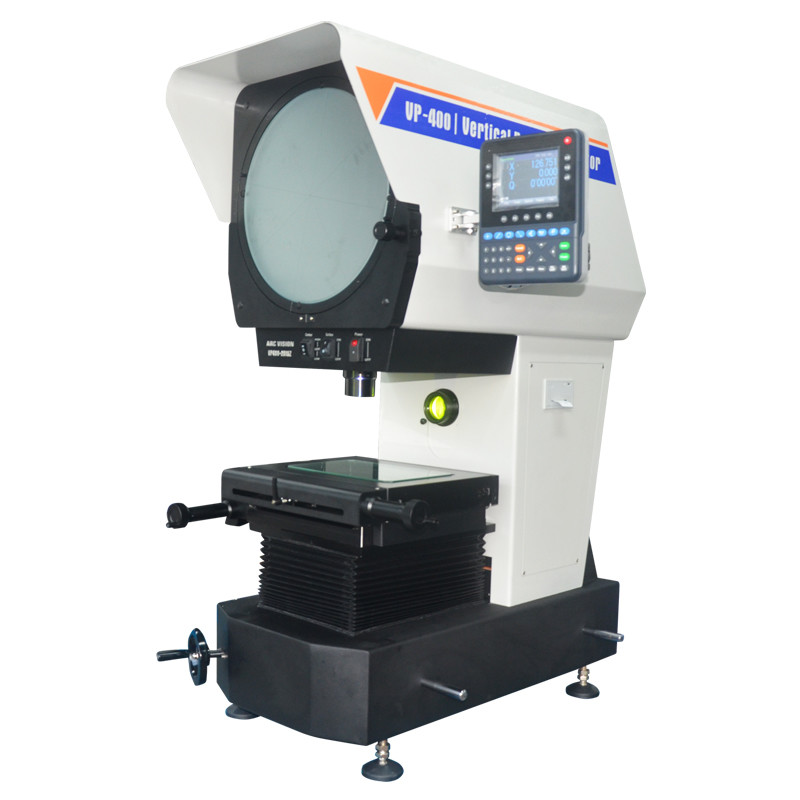

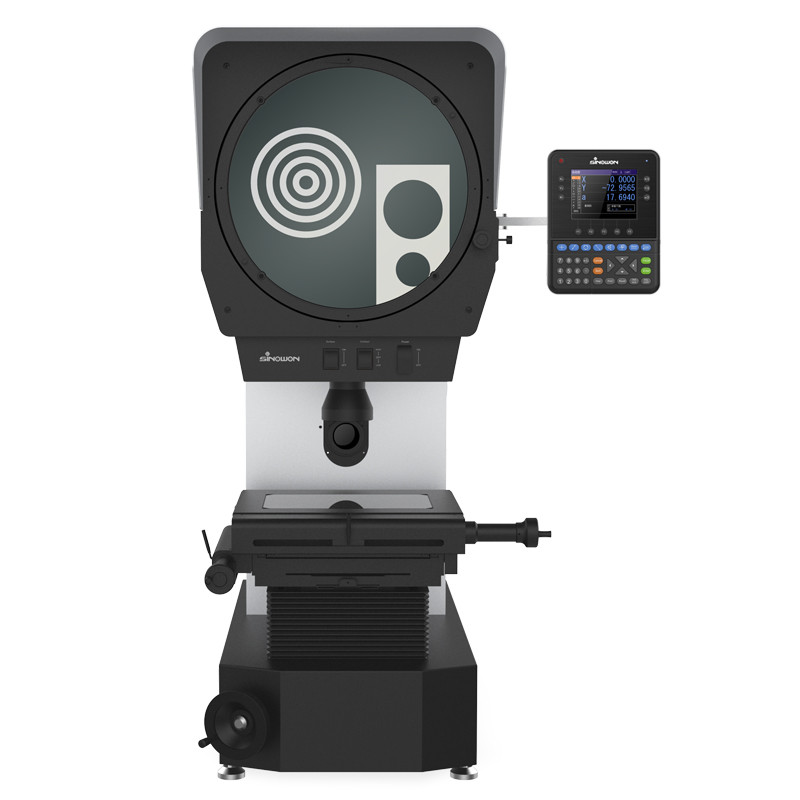

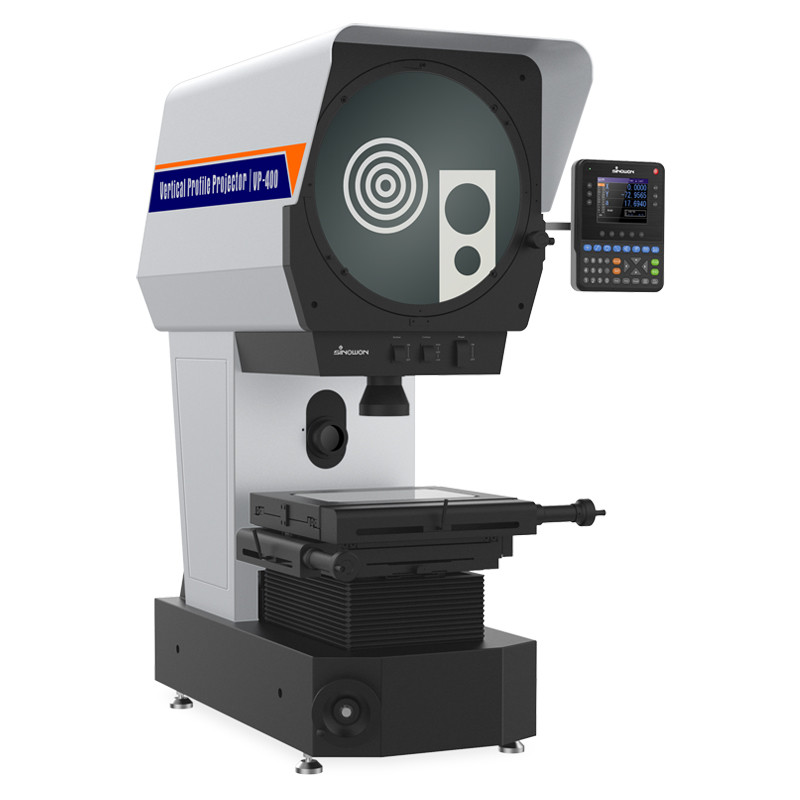

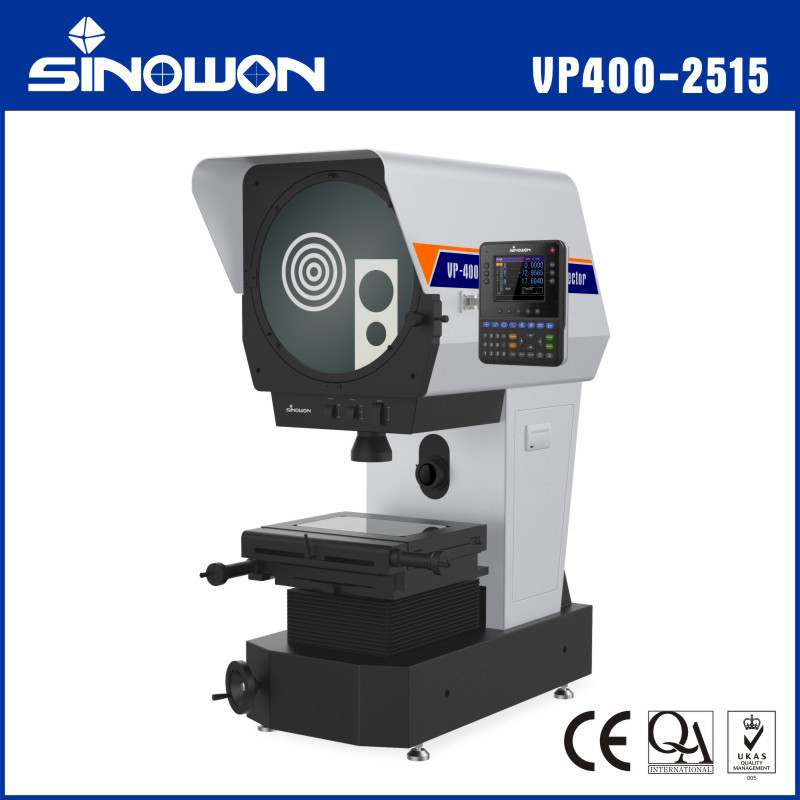

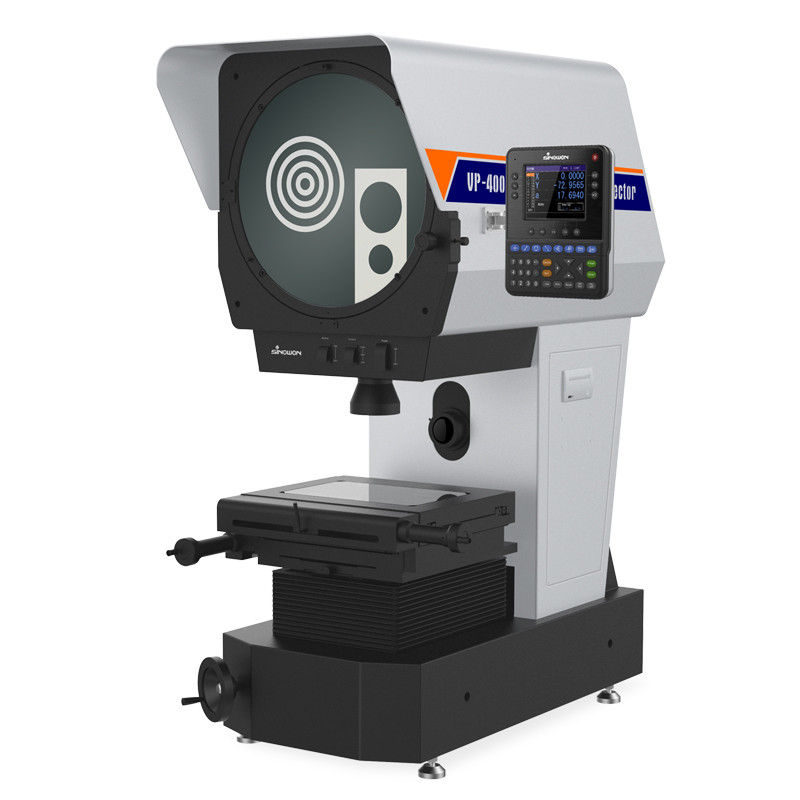

Ø400mm Ψηφιακός Κάθετος Προβολέας VP400-2515
Χαρακτηριστικά:
● Το σύστημα ανύψωσης υιοθετεί ράγα κυλίνδρων και κίνηση βίδας ακριβείας, γεγονός που καθιστά την κίνηση ανύψωσης πιο άνετη και σταθερή.
● Ανακλαστήρας με διαδικασία επίστρωσης, καθαρότερη εικόνα και εξαιρετική προστασία από τη σκόνη.
● Ρυθμιζόμενος φωτισμός περιγράμματος και επιφάνειας, για να ανταποκρίνεται στη ζήτηση διαφορετικών τεμαχίων.
● Εισαγόμενος φωτισμός LED υψηλού φωτός και μεγάλης διάρκειας ζωής, για να εξασφαλιστεί η ζήτηση μέτρησης ακριβείας.
● Οπτικό σύστημα υψηλής ανάλυσης με καθαρή εικόνα και σφάλμα μεγέθυνσης μικρότερο από 0,08%.
● Ισχυρό σύστημα ψύξης με ανεμιστήρα διπλού άξονα, αυξάνει σημαντικά τη διάρκεια ζωής.
● Ισχυρό και πολύχρωμο DRO DP400, πραγματοποίησε γρήγορη και ακριβή μέτρηση 2D.
● Ενσωματωμένος μίνι εκτυπωτής, μπορεί να εκτυπώσει και να αποθηκεύσει δεδομένα.
● Με τυπικό φακό 10X, προαιρετικό φακό 5X, 20X, 50X, περιστροφικό τραπέζι, διακόπτη ποδιού, σφιγκτήρα κ.λπ.
Προδιαγραφές:
| Εμπόρευμα |
Ø400mm Ψηφιακός Κάθετος Προβολέας |
| Αντεστραμμένη Εικόνα |

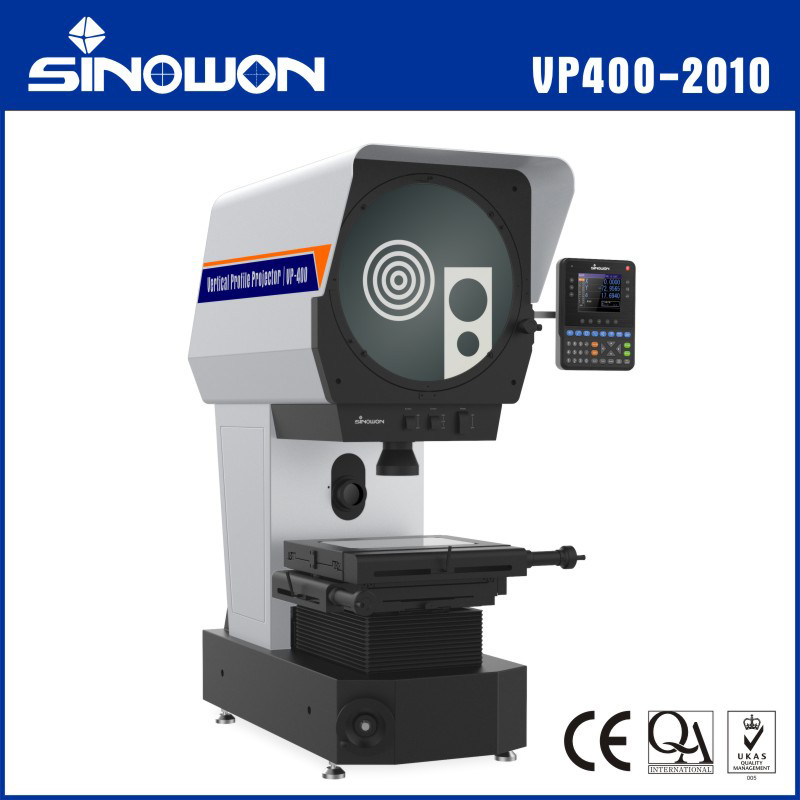

VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Ευθεία Εικόνα |
VP400-2010Z(#511-410Z) |
VP400-2515Z(#511-420Z) |
| Μέγεθος Μεταλλικής Πλατφόρμας |
308x408mm |
308x408mm |
| Μέγεθος Γυάλινης Πλατφόρμας |
198x306mm |
198x306mm |
| Διαδρομή Πλατφόρμας |
200x100mm |
250x150mm |
| Διάσταση Προϊόντος (Μ×Π×Υ) |
1003x617x1309mm |
1003x617x1309mm |
| Διάσταση Συσκευασίας (Μ×Π×Υ) |
1200x800x1580mm |
1200x800x1580mm |
| Εστίαση |
100mm |
| Ακρίβεια |
≤3+L/200(um) |
| Ανάλυση |
0.0005mm |
| Βάρος Φόρτωσης |
10Kg |
| Οθόνη |
Διάμετρος:φ412mm, Εύρος Μέτρησης ≥ Ø400 |
| Γωνία Περιστροφής 0~360° ; Ανάλυση: 1 ή 0.01°, Ακρίβεια 6 |
| Ψηφιακή Ένδειξη |
DP400 (510-340) Πολυλειτουργική πολύχρωμη ψηφιακή ένδειξη LCD |
| Φωτισμός |
Φωτισμός Περιγράμματος:3.2V/10W LED
Φωτισμός Επιφάνειας:3.2V/10W LED
|
| Περιβάλλον Εργασίας |
Θερμοκρασία 20℃±5℃, Υγρασία 40％－70％RH |
| Τροφοδοσία |
AC110V/60Hz; 220V/50Hz,150W |
| Μεικτό/Καθαρό Βάρος |
280/230kg |
280/230kg |
Φακός:
| Μεγέθυνση |
5X(Προαιρετ.) |
10X(Στάνταρ) |
20X(Προαιρετ.) |
50X(Προαιρετ.) |
| Πεδίο Όρασης |
φ80mm |
Φ40mm |
Φ20mm |
Φ8mm |
| Απόσταση Εργασίας |
65mm |
80mm |
67.7mm |
51.4mm |
Τυπική Παράδοση:
| Εμπόρευμα |
Κωδικός# |
Εμπόρευμα |
Κωδικός# |
| Ψηφιακή Ένδειξη DP400 |
510-340 |
Μίνι Εκτυπωτής |
581-901 |
| Φακός 10X |
511-110 |
Καλώδιο τροφοδοσίας |
581-921 |
| Κάλυμμα προστασίας από τη σκόνη |
511-911 |
Συσκευή Σφιγκτήρα Οθόνης |
581-341 |
Πολύχρωμη Οθόνη Πολυλειτουργική Ψηφιακή Ένδειξη DP400
Χαρακτηριστικά:
● Οθόνη 5.6〃Color και σφραγισμένο κουμπί αφής σιλικόνης, με πλήρεις πληροφορίες, φιλική λειτουργία, μεγάλη διάρκεια ζωής.
● Αποθήκευση 100 μόνιμων στοιχείων εικόνας, μπορεί να ορίσει και να αποθηκεύσει την τρέχουσα ημερομηνία.
● Πολυλειτουργική Μέτρηση: Σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, σπείρωμα βίδας, έλλειψη, υποδοχή, στρογγυλοποίηση, προκαθορισμός, κατασκευή και ούτω καθεξής.
● Λειτουργία μέτρησης προς την ευθεία ή την αντίθετη κατεύθυνση, τιμή 1/2, μεσαίο σημείο, λειτουργία άδειας, λειτουργία κλήσης, λειτουργία REC (εγγραφή) και μέτρηση κύκλου.
● Η αντιστάθμιση τομής και γραμμής είναι διαθέσιμη για 3 άξονες, εξασφαλίζοντας σε μεγάλο βαθμό την ακρίβεια μέτρησης.
● Μπορεί να συνδεθεί διακόπτης ποδιού, εκτυπωτής, οπτικός ανιχνευτής άκρων και άλλα πολλαπλά βοηθητικά εργαλεία μέτρησης.
● Με πολικό και σύστημα συντεταγμένων και μπορεί να εμφανίσει χιλιοστά και ίντσες και μπορεί να μετατοπιστεί εύκολα.
● Με ανεξάρτητη λειτουργία άδειας κωδικού πρόσβασης, για να αποτρέψει την πιθανότητα απόκλισης δεδομένων από λανθασμένη λειτουργία, μπορεί επίσης να αλλάξει την αρχική ρύθμιση με άδεια κωδικού πρόσβασης.
● Υποστήριξη πολλαπλών γλωσσών: Κινέζικα, Αγγλικά και άλλες γλώσσες.
Προδιαγραφές:
| Μοντέλο |
DP400 |
| Κωδικός# |
510-340 |
| Γλώσσα |
Απλοποιημένα Κινέζικα, Παραδοσιακά Κινέζικα, Πορτογαλικά, Γερμανικά και Αγγλικά κ.λπ. |
| Μέγεθος Οθόνης LCD |
115mm×85mm |
| Ανάλυση Οθόνης LCD |
640*480 |
| Εύρος Ψηφιακής Εμφάνισης |
8 Ψηφία (Με Δεκαδικό Σημείο) |
| Άξονας Εμφάνισης |
3-άξονας (X,Y,Z/Q) |
| Μοντέλο Εμφάνισης Z/Q |
Μήκος ή Γωνία |
| Μοντέλο Εμφάνισης Γωνίας |
Μοίρες, Λεπτά και Δευτερόλεπτα ή Μοίρες |
| Σήμα Γραμμικής Κλίμακας |
TTL τετραγωνικό κύμα ή AC ημιτονοειδές κύμα δύο διαφοράς γωνίας φάσης 90 °, χωρητικότητα κίνησης μεγαλύτερη από 10MA |
| Ανάλυση Γραμμικής Κλίμακας |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Baud Rate |
4800,9600,14400,19200,38400,57600 |
| Θύρα Εξόδου Δεδομένων |
RS232,DB-9 Μητρική διεπαφή |
| Πληκτρολόγιο Λειτουργίας |
Σφραγισμένο πληκτρολόγιο αφής σιλικόνης |
| Θύρα επέκτασης |
Διακόπτης ποδιού, Εκτυπωτής, Οπτικός Εύρεσης Άκρων κ.λπ. |
| Είσοδος Τροφοδοσίας |
AC90V-240V,15W |
| Περιβάλλον Λειτουργίας |
Θερμοκρασία Λειτουργίας: 0 ℃～40 ℃；Θερμοκρασία Αποθήκευσης:-10 ℃～60℃；Σχετική Υγρασία:<90%RH |
