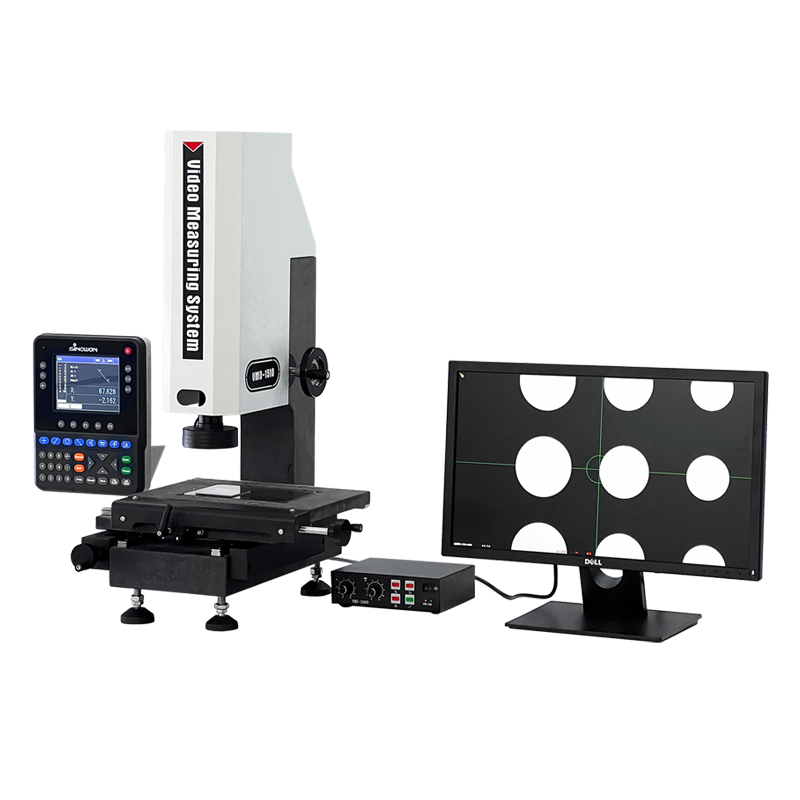

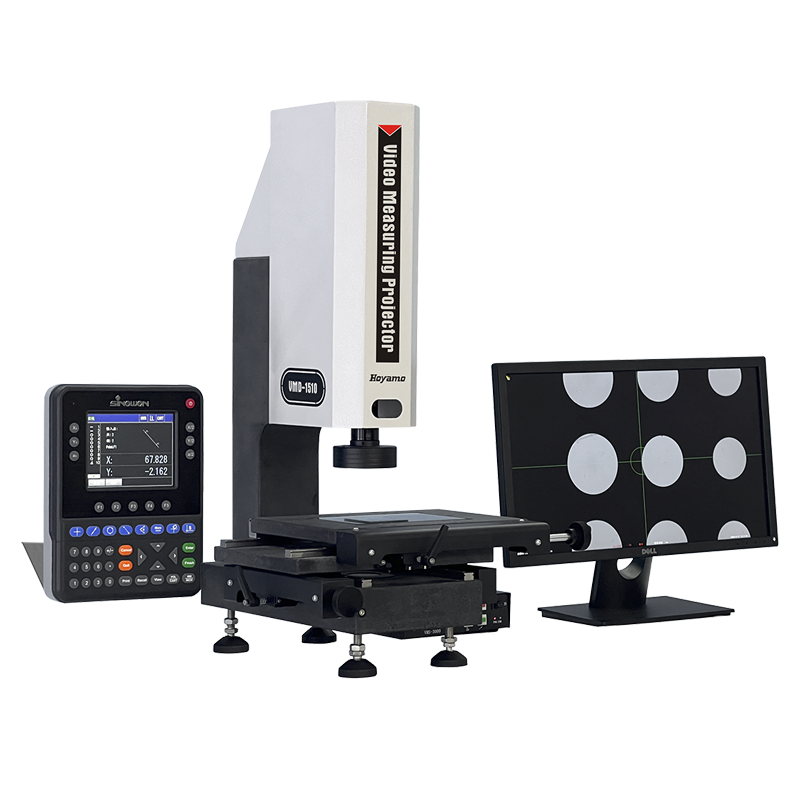

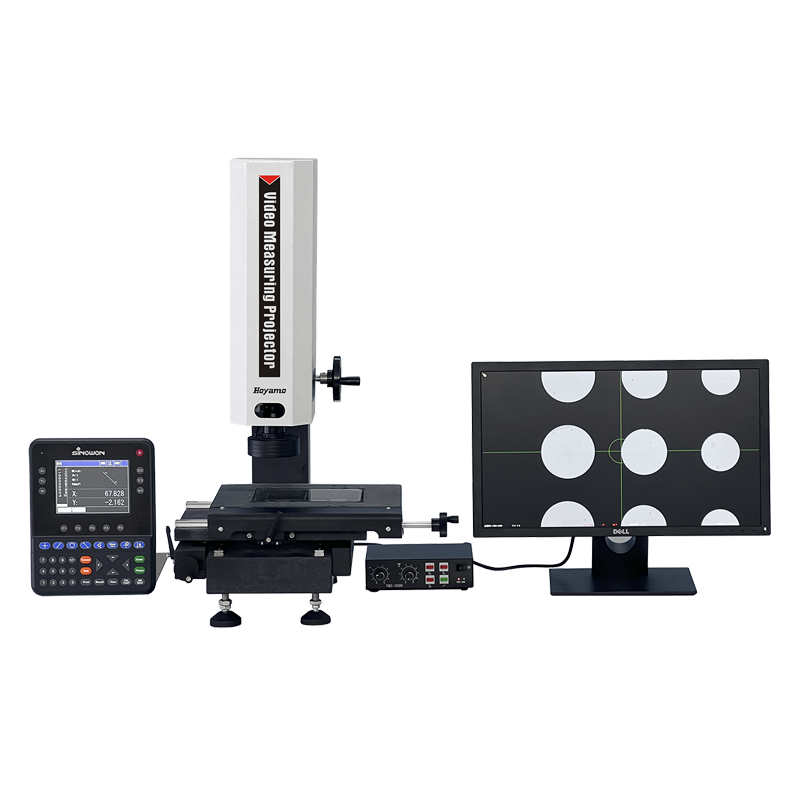

Βιντεοπροβολέας Μέτρησης VMD-2010
Χαρακτηριστικό Προϊόντος:
l Υιοθετεί βάση και κολόνα από πέτρα γρανίτη για να εξασφαλίσει τη σταθερότητα και την ακρίβεια του μηχανήματος;
l Υιοθετεί γυαλισμένη ράβδο χωρίς δόντια και συσκευή γρήγορης κλειδώματος για να διασφαλίσει ότι το σφάλμα επιστροφής του τραπεζιού είναι εντός 2um;
l Υιοθετεί οπτικό χάρακα οργάνων υψηλής ακρίβειας και τραπέζι εργασίας ακριβείας για να διασφαλίσει ότι η ακρίβεια E1 του μηχανήματος είναι εντός ≤3+L/200um;
l Υιοθετεί φακό ζουμ και έγχρωμη ψηφιακή κάμερα υψηλής ανάλυσης για να εξασφαλίσει καθαρή ποιότητα εικόνας χωρίς παραμόρφωση;
l Υιοθετεί πηγή φωτός ψυχρής επιφάνειας LED και πηγή παράλληλου φωτός LED πυθμένα ως φωτισμό προβολέα;
l Υιοθετεί πηγή φωτός ψυχρής επιφάνειας LED και πηγή παράλληλου φωτός LED πυθμένα ως φωτισμό προβολέα;
l Υιοθετεί για να ρυθμίσει το κατάλληλο χρώμα της γραμμής Cross για να στοχεύσει τα σημεία μέτρησης;
l Υιοθετεί ψηφιακή οθόνη πολλαπλών λειτουργιών μετρήσεων έγχρωμης οθόνης υψηλής ποιότητας DP400 ως σύστημα επεξεργασίας δεδομένων.
Τεχνικές Προδιαγραφές:
| Εμπόρευμα |
Βίντεο Προβολέας Μέτρησης Σειρά VMD |
| Μοντέλο |
VMD-1510 |
VMD-2010 |
VMD-3020 |
VMD-4030 |
| Στάδιο Γρανίτη |
(310*220) mm |
(390*220)mm |
(505*350)mm |
(605*450)mm |
| Γυάλινο Στάδιο |
(179.5*129.5) mm |
(229.5*129.5)mm |
(356*248)mm |
(456*348)mm |
| Διαδρομή άξονα X/Y |
(150*100) mm |
(200*100)mm |
(300*200)mm |
(400*300)mm |
| Διαδρομή άξονα Z |
100mm |
100mm |
200mm |
200mm |
| Γραμμικές Κλίμακες |
Ανάλυση: 0.5um |
| Βάση και Κολόνα Οργάνου |
Πέτρα Γρανίτη Υψηλής Ακρίβειας |
| Ακρίβεια Μέτρησης* |
E1x,y |
3+L/200um |
| E1xy |
5+L/200um |
| E1z |
5+L/200um |
| Ακρίβεια Επαναληψιμότητας |
2um |
| Σύστημα Φωτισμού |
Φως ψυχρής επιφάνειας LED |
| Παράλληλο φως LED πυθμένα |
| Προαιρετικό ομοαξονικό φως |
| Κάμερα HDMI |
Κάμερα υψηλής ανάλυσης 1/3" 2MPixel: 1920*1080@30fps |
| Μεγέθυνση βίντεο |
Φακός ζουμ 6.5X υψηλής ανάλυσης με οπτική μεγέθυνση: 0.7X~4.5X, |
| Μεγέθυνση βίντεο: 26X~172X (Οθόνη 21.5') |
| Ασύρματο ποντίκι |
Εφαρμόζεται για να ρυθμίσει το κατάλληλο χρώμα της γραμμής Cross για να στοχεύσει τα σημεία μέτρησης |
| Οθόνη HDMI LCD |
Οθόνη HDMI LCD 21” |
| Επεξεργασία δεδομένων μέτρησης |
Ψηφιακή οθόνη DP400 με πολυγλωσσική Αγγλικά, Παραδοσιακά Κινέζικα, Προαιρετικές άλλες γλωσσικές εκδόσεις |
| Παροχή ηλεκτρικού ρεύματος |
AC220V/50Hz; 110V/60Hz |
| Διάσταση (ΠxΒxΥ) |
(462*401*725) mm |
(477*452*725)mm |
(744*643*1075)mm |
(908*776*1070)mm |
| Μεικτό/Καθαρό Βάρος |
60/48Kg |
65/50Kg |
275/208Kg |
283Kg |
Μοντέλα και Προδιαγραφές:
| Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
Μοντέλο |
Κωδικός# |
| VMD-1510 |
525-020DP |
VMD-2010 |
525-020EP |
VMD-2515 |
525-020FP |
| VMD-3020 |
525-020GP |
VMD-4030 |
525-020HP |
VMD-5040 |
525-020JP |
Ο Χώρος Μέτρησης του VMD Σειρά:
| Διαδρομή mm |
Μοντέλο |
Κωδικός# |
Διαδρομή άξονα X mm |
Διαδρομή άξονα Y mm |
Τυπική διαδρομή άξονα Z mm |
Μέγιστη προσαρμοσμένη διαδρομή άξονα Z mm |
| 150x100x100 |
VMD-1510 |
525-020DP |
150 |
100 |
100 |
------ |
| 200x100x100 |
VMD-2010 |
525-020EP |
200 |
100 |
100 |
200 |
| 250x150x200 |
VMD-2515 |
525-020FP |
250 |
150 |
200 |
300 |
| 300x200x200 |
VMD-3020 |
525-020GP |
300 |
200 |
200 |
400 |
| 400x300x200 |
VMD-4030 |
525-020HP |
400 |
300 |
200 |
400 |
| 500x400x200 |
VMD-5040 |
525-020JP |
500 |
400 |
200 |
400 |
Ψηφιακή οθόνη πολλαπλών λειτουργιών του βιντεοπροβολέα μέτρησης DP400
Χαρακτηριστικά:
Ø Οθόνη 5.6〃Color και σφραγισμένο κουμπί αφής σιλικόνης, με πλήρεις πληροφορίες, φιλική λειτουργία, μεγάλη διάρκεια ζωής;
Ø Αποθήκευση 100 μόνιμων στοιχείων εικόνας, μπορεί να ορίσει και να αποθηκεύσει την τρέχουσα ημερομηνία;
Ø Μέτρηση πολλαπλών λειτουργιών: Σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, σπείρωμα βίδας, έλλειψη, υποδοχή, στρογγυλοποίηση, προκαθορισμός, κατασκευή και ούτω καθεξής;
Ø Λειτουργία μέτρησης προς την αντίθετη ή αντίθετη κατεύθυνση, τιμή 1/2, μεσαίο σημείο, λειτουργία άδειας, λειτουργία κλήσης, λειτουργία REC (εγγραφή) και μέτρηση κύκλου;
Ø Η αντιστάθμιση τμήματος και γραμμής είναι διαθέσιμη για 3 άξονες, εξασφαλίζοντας σε μεγάλο βαθμό την ακρίβεια μέτρησης;
Ø Μπορεί να συνδέσει διακόπτη ποδιού, εκτυπωτή, οπτική ανίχνευση άκρων και άλλα πολλαπλά βοηθητικά εργαλεία μέτρησης;
Ø Με πολικό και σύστημα συντεταγμένων και μπορεί να εμφανίσει χιλιοστά και ίντσες και μπορεί να μετατοπιστεί εύκολα;
Ø Με ανεξάρτητη λειτουργία άδειας κωδικού πρόσβασης, για να αποτρέψει την πιθανότητα απόκλισης δεδομένων από λανθασμένη λειτουργία, μπορεί επίσης να αλλάξει την αρχική ρύθμιση με άδεια κωδικού πρόσβασης;
Ø Υποστήριξη πολλαπλών γλωσσών: Κινέζικα, Αγγλικά και άλλες γλώσσες.
Ψηφιακή οθόνη πολλαπλών λειτουργιών Προδιαγραφή:
| Εμπόρευμα |
Ψηφιακή οθόνη πολλαπλών λειτουργιών του βιντεοπροβολέα μέτρησης |
| Μοντέλο |
DP400 |
| Κωδικός# |
510-340 |
| Γλώσσα |
Κινέζικα, Πορτογαλικά, Γερμανικά και Αγγλικά κ.λπ. |
| Μέγεθος οθόνης LCD |
115mm×85mm |
| Ανάλυση οθόνης LCD |
640*480 |
| Εύρος ψηφιακής οθόνης |
8 ψηφία (με δεκαδική υποδιαστολή) |
| Άξονας οθόνης |
3-άξονας (X,Y,Z/Q) |
| Μοντέλο οθόνης Z/Q |
Μήκος ή Γωνία |
| Μοντέλο οθόνης γωνίας |
Μοίρες, λεπτά και δευτερόλεπτα ή μοίρες |
| Σήμα γραμμικών κλιμάκων |
TTL τετραγωνικό κύμα ή ημιτονοειδές κύμα AC δύο διαφοράς γωνίας φάσης 90 °,
χωρητικότητα κίνησης μεγαλύτερη από 10MA
|
| Ανάλυση γραμμικής κλίμακας |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Ρυθμός μετάδοσης |
4800,9600,14400,19200,38400,57600 |
| Θύρα εξόδου δεδομένων |
RS232,DB-9 Μητρική διεπαφή |
| Πληκτρολόγιο λειτουργίας |
Σφραγισμένο πληκτρολόγιο αφής σιλικόνης |
| Θύρα επέκτασης |
Διακόπτης ποδιού, εκτυπωτής, οπτικός ανιχνευτής άκρων κ.λπ. |
| Τροφοδοσία εισόδου |
AC90V-240V,15W |
