Κινούμενη γέφυρα CMM συντεταγμένες μηχανές μέτρησης Naquina 686 CE πιστοποιημένο

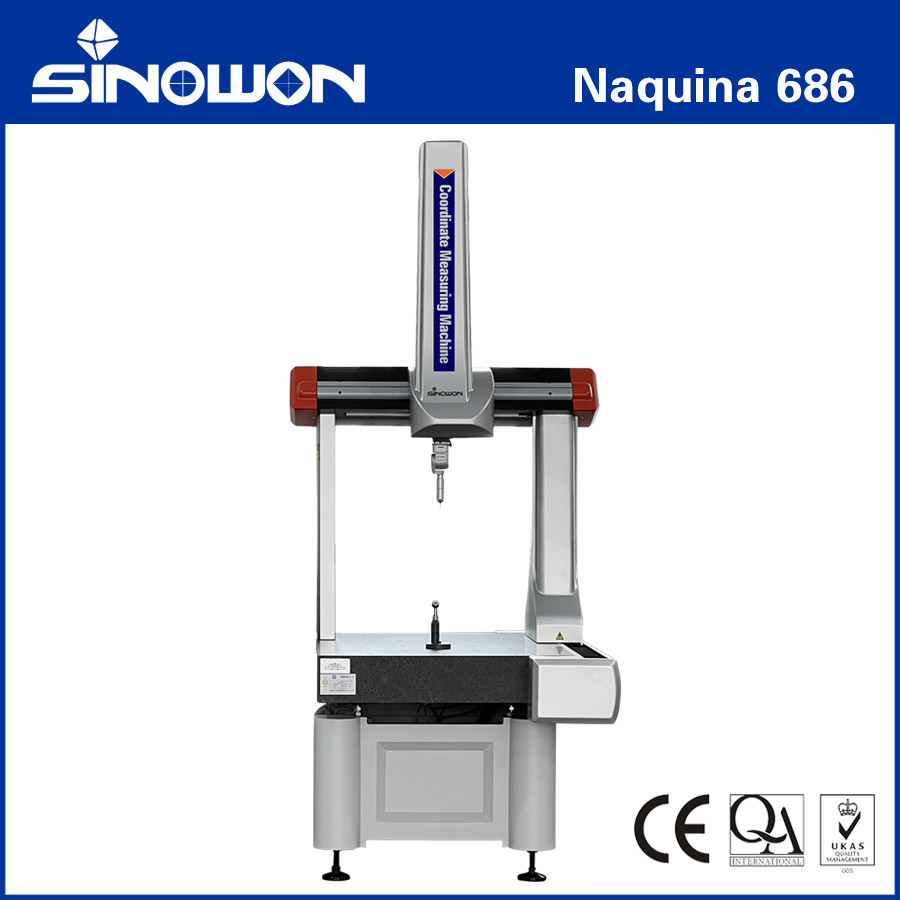

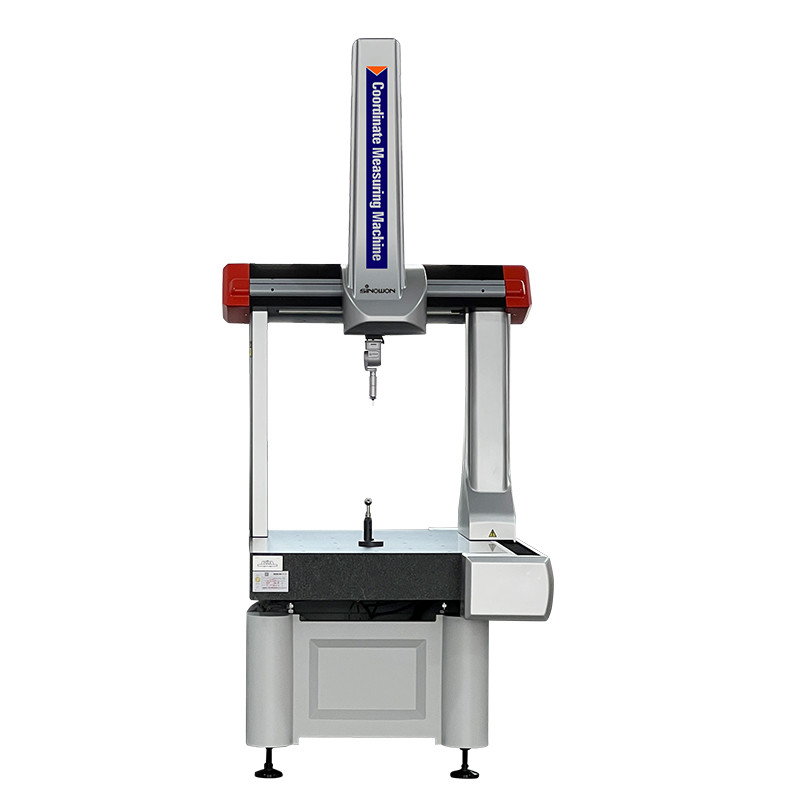

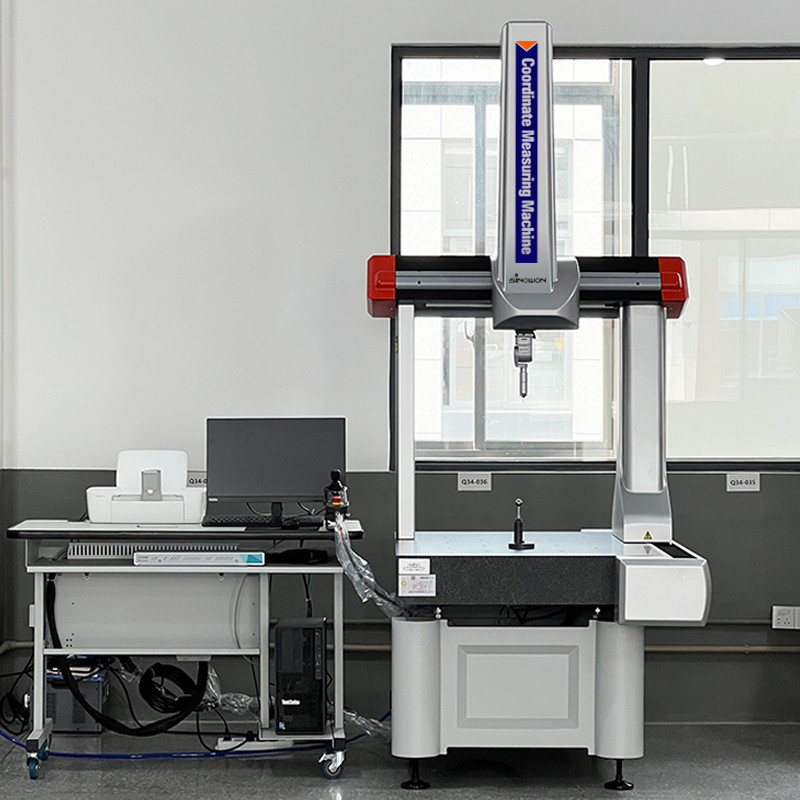

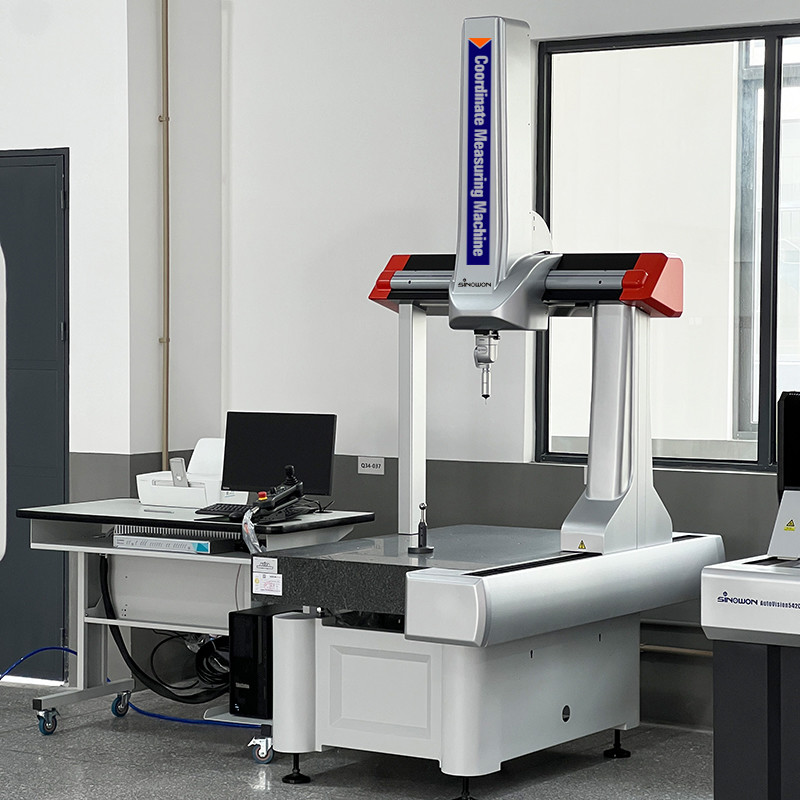

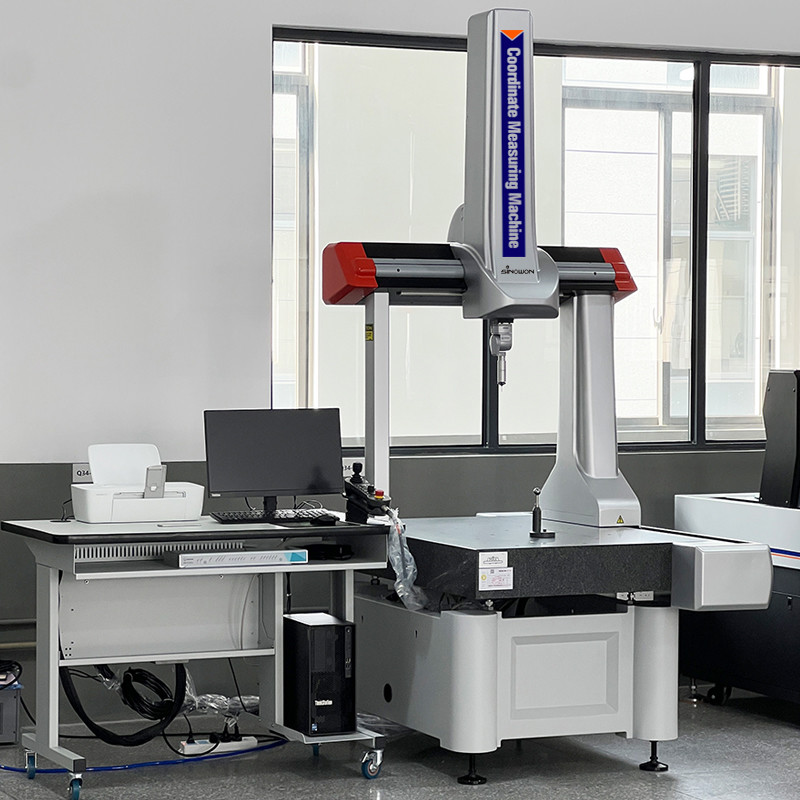

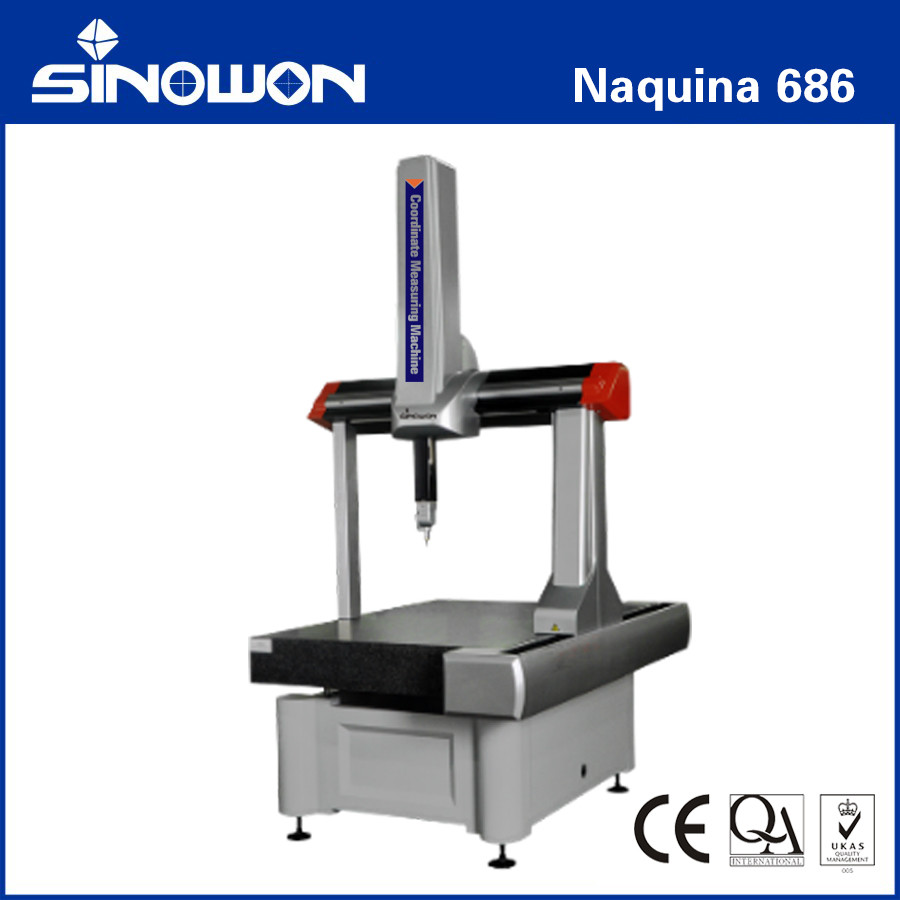

Γέφυρα Κίνησης Μηχανή Μέτρησης Συντεταγμένων Naquina686

Τεχνική Περιγραφή

Τεχνικό Σημείο:

• Διακριτικό TRICISION^TMσχεδιασμός γέφυρας για τη δέσμη X παρέχει βέλτιστο λόγο ακαμψίας προς μάζα. Η γέφυρα από ελαφρύ κράμα είναι 25 τοις εκατό πιο άκαμπτη από τα παραδοσιακά σχέδια και η ράγα X έχει 50 τοις εκατό χαμηλότερο κέντρο βάρους για ομαλή, ακριβή κίνηση. Ο μεγαλύτερος διαχωρισμός ρουλεμάν από τα ανταγωνιστικά σχέδια γέφυρας εξασφαλίζει βελτιωμένο έλεγχο της κύλισης του άξονα της γέφυρας για ακριβή ογκομετρική ακρίβεια μέτρησης, μειωμένα σφάλματα επαναληψιμότητας, αυξημένη επιτάχυνση/επιβράδυνση και μεγαλύτερη απόδοση μέτρησης.

• Η πατενταρισμένη καθοδηγητική διαδρομή τύπου χελιδονόουρα ακριβείας στον άξονα Υ βελτιώνει την ακρίβεια και την επαναληψιμότητα της CMM.
• Η λειτουργία μετάδοσης όλων των αξόνων του μηχανήματος είναι ιμάντας χρονισμού, του οποίου η συμπαγής, αντιολισθητική δομή του το καθιστά εξαιρετικό σε υψηλή ταχύτητα, χαμηλό θόρυβο και εύκολη συντήρηση.
• Πνευματική εξισορρόπηση (ρυθμιζόμενη) για τον άξονα Z, η οποία κάνει τον άξονα Z να λειτουργεί σταθερά, με αυτόματο φρένο σε κατάσταση έκτακτης ανάγκης και διατηρεί το CMM σε ασφάλεια.
• Οι κλίμακες (χρυσός και χάλυβας) της γερμανικής Heidenhain είναι πιστοποιημένες από την PTB (Physikalisch-Technische Bundesanstalt), ένα γερμανικό εθνικό ινστιτούτο επιστήμης και τεχνολογίας. Η εξαιρετική τους ακρίβεια και η συνοχή της θερμικής διαστολής εξασφαλίζουν την ακριβή και σταθερή θερμική αντιστάθμιση.
• Οι απομακρυσμένοι κινητήρες κίνησης μειώνουν τη κινούμενη μάζα για ταχύτερη ρύθμιση και διαχέουν τη θερμότητα μακριά από το πλαίσιο του μηχανήματος.
• Εξοπλισμένο με το σύστημα ελέγχου σάρωσης Naquina, ο Επιθεωρητής μπορεί να επιτύχει συνεχή σάρωση με τον ανιχνευτή σάρωσης Leitz X1.
• Εξοπλισμένο με το ισχυρό λογισμικό μέτρησης (RationalDMIS) που είναι ασυναγώνιστο, ο Επιθεωρητής μπορεί να χειριστεί οποιεσδήποτε κοινές εργασίες μέτρησης και επιθεώρησης καταστήματος.

Προδιαγραφές:
