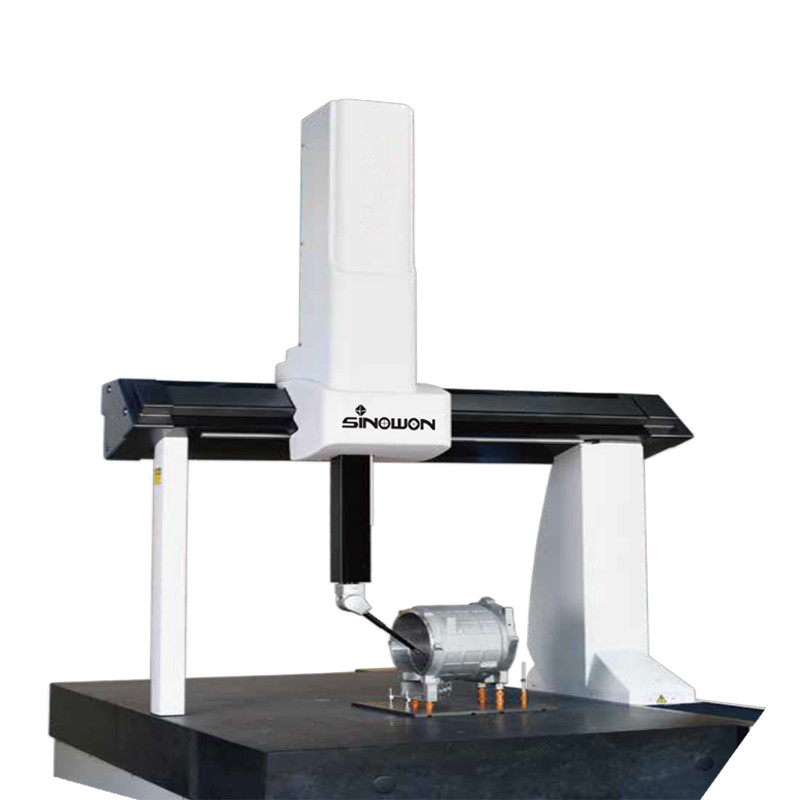

Μηχανή μέτρησης συντεταγμένων σειρά Apollo
Εισαγωγή του προϊόντος:
Το Apollo είναι ένα πολύ ανταγωνιστικό πλήρως αυτόματο CMM εξοπλισμένο με ισχυρό λογισμικό μέτρησης Rational-DMIS, διαισθητικό, έξυπνο και αποτελεσματικό, με πλούσιες μονάδες μέτρησης, ισχυρή δυνατότητα επεξεργασίας,ισχυρή συμβατότητα, ανταποκρίνονται πλήρως στις εξατομικευμένες ανάγκες μέτρησης.
Χρησιμοποιείται ευρέως σε: βιομηχανία αυτοκινήτων, βιομηχανία εμβολιασμού και καλούπιας, βιομηχανία ηλεκτρονικών συσκευών 3C, βιομηχανία κοπής και εργαλείων,βιομηχανία επεξεργασίας ακριβείας και άλλες βιομηχανικές εφαρμογές μετρολογίας, συμπεριλαμβανομένης της επιθεώρησης των προϊόντων και της επιθεώρησης των φωτιστικών.
Χαρακτηριστικά του προϊόντος:
- Πνευματική ισορροπία:Ο άξονας Z υιοθετεί ρυθμιζόμενη πνευματική ισορροπία, η οποία κινείται ομαλά και φρενάρει αυτόματα για να εξασφαλίσει την ασφάλεια.
- Πίνακας:Το βαρύ, σταθερό μονολιθικό τραπέζι από γρανίτη μειώνει τις επιπτώσεις των δονήσεων.
- Δομή:Η κινητή δομή γέφυρας παρέχει έναν πιο ανοιχτό χώρο μέτρησης.
- Σιδηρόδρομος καθοδήγησης:ενσωματωμένο σιδηρόδρομο καθοδήγησης που βελτιώνει την ακρίβεια λειτουργίας ολόκληρης της μηχανής.
- Σχεδιασμός τριγωνικής δέσμης ακριβείας:βελτιώσει την ακαμψία της μηχανής και μειώσει το κέντρο βάρους της δέσμης, βελτιώσει την ακρίβεια και την επαναληπτικότητα της μηχανής.
- Σχεδιασμός πλαισίου από αλουμίνιο:Συνεπής παραμόρφωση όλων των τμημάτων σε περίπτωση αλλαγών θερμοκρασίας για εύκολη αντιστάθμιση.
- Απομακρυσμένη τοποθέτηση του κινητήρα κίνησης:μειώσει την κινούμενη μάζα, αυξήσει την ταχύτητα και αποφύγει την επίδραση της θέρμανσης του κινητήρα στις επιδόσεις της μηχανής.

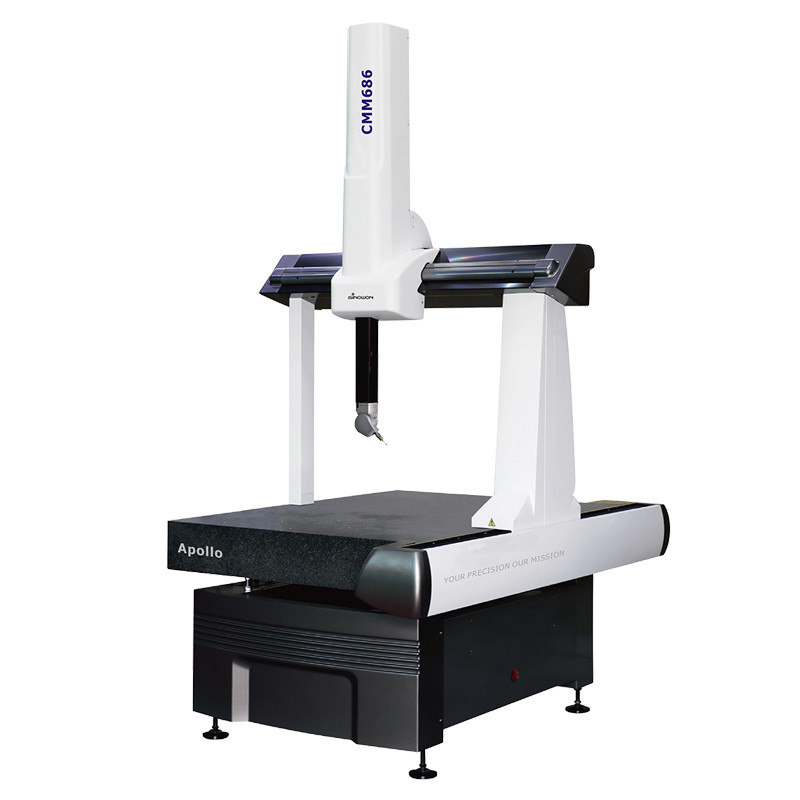

Απόλλωνας564 /686 /8xx6 Προδιαγραφές:
|
Σχήμα
|
Μέγιστο επιτρεπόμενο σφάλμα MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Ταχύτητα (mm/s) |
3D Max. Επιτάχυνση (mm/s2) |
| HH-MI |
HP-TMe |
HP-THDe |
| ΑΕΠΕ |
MPEP |
ΑΕΠΕ |
MPEP |
ΑΕΠΕ |
MPEP |
| Απόλλων 564 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Απόλλων 686 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Απόλλων 8106 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Απόλλων 8126 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Απόλλων 8156 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
Διαμόρφωση του ανιχνευτή για δοκιμές επιδόσεων:
HHH-MI: Ο ανιχνευτής έχει μήκος 21 mm, η διάμετρος της άκρης είναι 4 mm.
HP-TMe/HP-THDe: Τυποποιημένη μέτρηση δύναμης, ο ανιχνευτής έχει μήκος 10 mm, η διάμετρος της άκρης 4 mm.
Οι μετρήσεις επιδόσεων ισχύουν υπό τους ακόλουθους όρους:
Τυποποιημένη θερμοκρασία περιβάλλοντος: 18 - 22°C
Αλλαγές θερμοκρασίας περιβάλλοντος: 1°C/h - 2°C/24h
Διάταξη θερμοκρασίας: 1°C/m
Σχετική υγρασία: 25% - 75%
|
Διάγραμμα δομής:
| Σχήμα |
Πεδίο ταξιδιού ((mm) |
Μέγεθος (mm) |
Ημερήσια φώτα ((mm) |
Μέγιστο βάρος του μετρούμενου εργαστηρίου (Kg) |
Βάρος της μηχανής (kg) |
| X |
Y |
Z |
Lx |
Λυ |
Λζ |
Dx |
Δζ |
Δζ1 |
| Απόλλων 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| Απόλλων 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| Απόλλων 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| Απόλλων 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| Απόλλων 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |

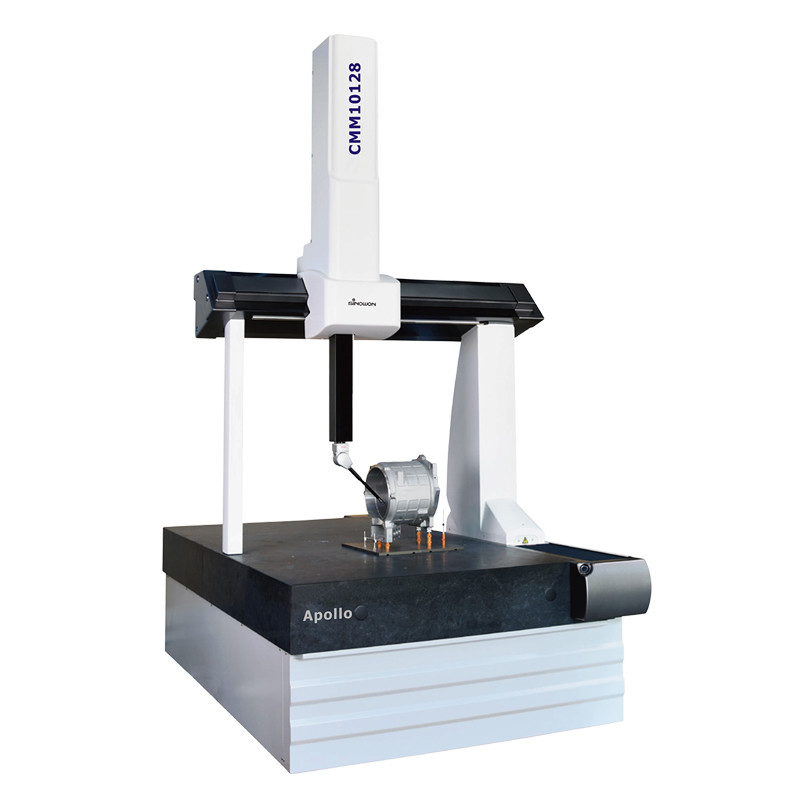

Απόλλωνας10xx8 Προδιαγραφές:
|
Σχήμα
|
Μέγιστο επιτρεπόμενο σφάλμα MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Ταχύτητα (mm/s) |
3D Max. Επιτάχυνση (mm/s2) |
| HH-MI |
HP-TMe |
HP-THDe |
| ΑΕΠΕ |
MPEP |
ΑΕΠΕ |
MPEP |
ΑΕΠΕ |
MPEP |
| Απόλλων 10128 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Απόλλων 10158 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Απόλλων 10218 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Απόλλων 10308 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Διαμόρφωση του ανιχνευτή για δοκιμές επιδόσεων:
HHH-MI: Ο ανιχνευτής έχει μήκος 21 mm, η διάμετρος της άκρης είναι 4 mm.
HP-TMe/HP-THDe: Τυποποιημένη μέτρηση δύναμης, ο ανιχνευτής έχει μήκος 10 mm, η διάμετρος της άκρης 4 mm.
Οι μετρήσεις επιδόσεων ισχύουν υπό τους ακόλουθους όρους:
Τυποποιημένη θερμοκρασία περιβάλλοντος: 18 - 22°C
Αλλαγές θερμοκρασίας περιβάλλοντος: 1°C/h - 2°C/24h
Διάταξη θερμοκρασίας: 1°C/m
Σχετική υγρασία: 25% - 75%
|
Διάγραμμα δομής:
| Σχήμα |
Πεδίο ταξιδιού ((mm) |
Μέγεθος (mm) |
Ημερήσια φώτα ((mm) |
Μέγιστο βάρος του μετρούμενου εργαστηρίου (Kg) |
Βάρος της μηχανής (kg) |
| X |
Y |
Z |
Lx |
Λυ |
Λζ |
Dx |
Δζ |
Δζ1 |
| Απόλλων 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| Απόλλων 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| Απόλλων 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| Απόλλων 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |

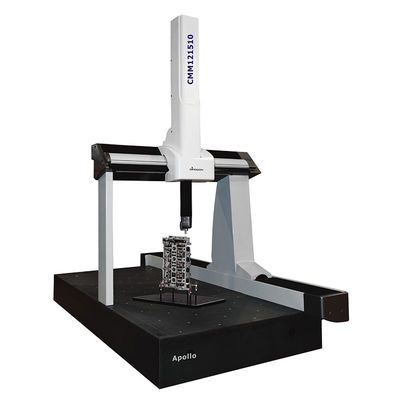

Απόλλωνας12xx10 /15xx10/15xx12 Προδιαγραφές
| Σχήμα |
Μέγιστο επιτρεπόμενο σφάλμα MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Ταχύτητα (mm/s) |
3D Max. Επιτάχυνση (mm/s2) |
| HH-MI |
HP-TMe |
| ΑΕΠΕ |
MPEP |
ΑΕΠΕ |
MPEP |
| Απόλλων 121510 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Απόλλων 122210 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Απόλλων 123010 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Απόλλων 152210 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Απόλλων 153010 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Απόλλων 152212 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
| Απόλλων 153012 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
|
Διαμόρφωση του ανιχνευτή για δοκιμές επιδόσεων:
HHH-MI: Ο ανιχνευτής έχει μήκος 21 mm, η διάμετρος της άκρης είναι 4 mm.
HP-TMe/HP-THDe: Τυποποιημένη μέτρηση δύναμης, ο ανιχνευτής έχει μήκος 10 mm, η διάμετρος της άκρης 4 mm.
Οι μετρήσεις επιδόσεων ισχύουν υπό τους ακόλουθους όρους:
Τυποποιημένη θερμοκρασία περιβάλλοντος: 18 - 22°C
Αλλαγές θερμοκρασίας περιβάλλοντος: 1°C/h - 2°C/24h
Διάταξη θερμοκρασίας: 1°C/m
Σχετική υγρασία: 25% - 75%
|
Διάγραμμα δομής:
| Σχήμα |
Πεδίο ταξιδιού ((mm) |
Μέγεθος (mm) |
Ημερήσια φώτα ((mm) |
Μέγιστο βάρος του μετρούμενου εργαστηρίου (Kg) |
Βάρος της μηχανής (kg) |
| X |
Y |
Z |
Lx |
Λυ |
Λζ |
Dx |
Δζ |
Δζ1 |
| Απόλλων 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| Απόλλων 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| Απόλλων 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| Απόλλων 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| Απόλλων 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| Απόλλων 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| Απόλλων 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
RationalDMIS2Λογισμικό μέτρησης:
Έχει λάβει πιστοποίηση ANSI, ISO, GB, PTB, πάντα συγχρονισμένη με προηγμένα πρότυπα και προηγμένες έννοιες σχεδιασμού,και υποστηρίζει πλήρως το διεθνώς δημοφιλές πρωτόκολλο ελέγχου I++.Έχει ένα φιλικό προς το χρήστη και απλό περιβάλλον εργασίας λογισμικού, μοναδική γρήγορη λειτουργία σύρσης και πτώσης και απρόσκοπτη σύνδεση με δεδομένα CAD. 100% γραφική απεικόνιση από τη μέτρηση μέχρι την έκδοση της έκθεσης,που παρέχει μια πλήρη λύση μέτρησης για επιχειρήσεις.
Το λογισμικό Rational DMIS ενσωματώνει μονάδες CAD, λεπτών τοιχωμάτων και σαρώσεων για να καλύψει τις αυξανόμενες ανάγκες μέτρησης των πελατών μας.
Χαρακτηριστικά του ορθολογικού DMIS:
● Υποστηρίζει IGES, STEP, DXF, STL, XYZ και άλλες μορφές.
● Υποστηρίζει CATIA, UG, PRO-E, Solidworks, Parasolid άμεση διεπαφή ανάγνωσης.
● Ευφυής ανίχνευση: προσομοίωση σε πραγματικό χρόνο της διαδρομής ανίχνευσης, αυτόματη βελτιστοποίηση της διαδρομής ανίχνευσης·
● Πλήρης και γρήγορος υπολογισμός ανοχής: σύμφωνα με τις GB, ISO, Y14.5, ANSI, DIN, AGMA και άλλα πρότυπα·
● Διαφορετική έξοδος αναφορών. Υποστήριξη HTML, Excel, PDF, OUT, TXT μορφή.
● Αρκετές ειδικές ενότητες: στατιστική ανάλυση SPC, σύνθετη εικόνα CCD, σάρωση με λέιζερ γραμμής, ανάλυση λεπίδας, ανάλυση κυλινδρικών ριζών, ανάλυση καμάρας, προγραμματισμός δικτύου, έκθεση δικτύου.
● Ο βασικός αλγόριθμος έχει πιστοποιηθεί από το Physikalisch-Technischen Bundesanstalt (PTB).
ΑνίχνευσηSΔοκιμάστε:
HH-MI Εγχειρική κεφαλή ευρεσιτεχνίας
Το HH-MI είναι ένα χειροκίνητο κεφαλάκι ανίχνευσης με ενσωματωμένο ανίχνευση ενεργοποίησης υψηλής ακρίβειας.Η κεφαλή ανίχνευσης είναι ικανή να δείχνει με αυξήσεις 15° και μπορεί να επιτύχει 168 μοναδικές θέσεις χωρίς την ανάγκη επαναπροσδιορισμούΤο κεφάλι μπορεί εύκολα να κλειδωθεί, να ξεκλειδωθεί και να περιστραφεί με ένα χέρι.
| Επαναλαμβανόμενη θέση |
1.5μm |
| Αύξηση |
15° |
| Στροφή γωνίας |
Α=0°-90° Β=±180° |
| Κατεύθυνση μέτρησης |
±X ±Y +Z |
| Ρυθμίσιμη δύναμη ενεργοποίησης |
0.1N-0.3N |
| Μέγιστο μήκος στιλού |
100 χιλιοστά |
HH-MI-M Εγχειρική κεφαλή ευρεσιτεχνίας
Το HH-MI-M είναι ένα χειροκίνητα indexable κεφάλι ανιχνευτή.HH-MI-M έχει παρόμοιους δείκτες απόδοσης με HH-MI, αλλά αντί να είναι ένα ολοκληρωμένο σύστημα κεφαλιού,Η συσκευή έχει δικό της προσαρμογέα και είναι συμβατή με οποιοδήποτε από τα ανιχνευτικά που ταιριάζουν..
| Επαναλαμβανόμενη θέση |
1.5μm |
| Αύξηση |
15° |
| Συνολικός αριθμός θέσεων |
168 |
| Στροφή γωνίας |
Α=0°-90° Β=±180° |
| Μέγιστο μήκος επέκτασης |
50 χιλιοστά |
HH-A-M7.5 Κεφαλή αυτοστροφής
Το HH-A-T5 είναι ένα μηχανοκίνητο κεφαλάκι ανιχνεύσιμου ανιχνευτή με λειτουργία υψηλής ταχύτητας και υψηλή ροπή περιστροφής.Η κεφαλή του ανιχνευτή είναι εξοπλισμένη με μια κινηματική σύνδεση (TKJ) η οποία μπορεί να συνδεθεί με ένα Multiwire για να παρέχει υποστήριξη multi-sensorΤο TKJ μπορεί να αλλάξει είτε χειροκίνητα είτε αυτόματα χωρίς την ανάγκη για επαναπροσδιορισμό.
7.5° και μπορεί να επιτύχει 720 μοναδικές θέσεις.
| Επαναλαμβανόμενη θέση |
0.5μm |
| Αύξηση |
7.5° |
| Συνολικός αριθμός θέσεων |
720 |
| Στροφή γωνίας |
Α=0°-105° Β=±180° |
| Ταχύτητα περιστροφής |
90° σε 2s |
| Μέγιστο μήκος επέκτασης |
300 χιλιοστά |
