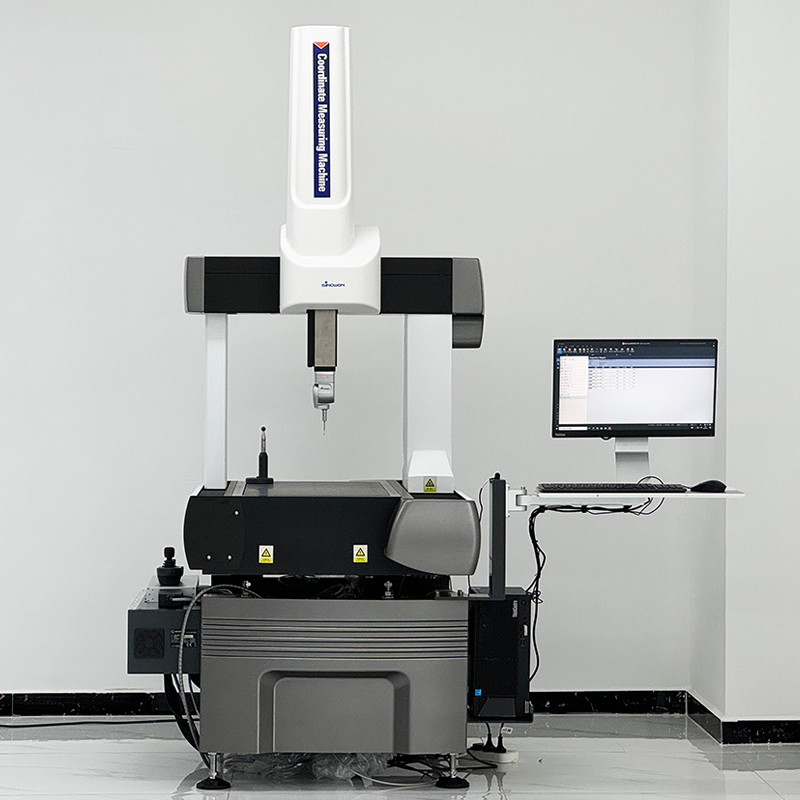

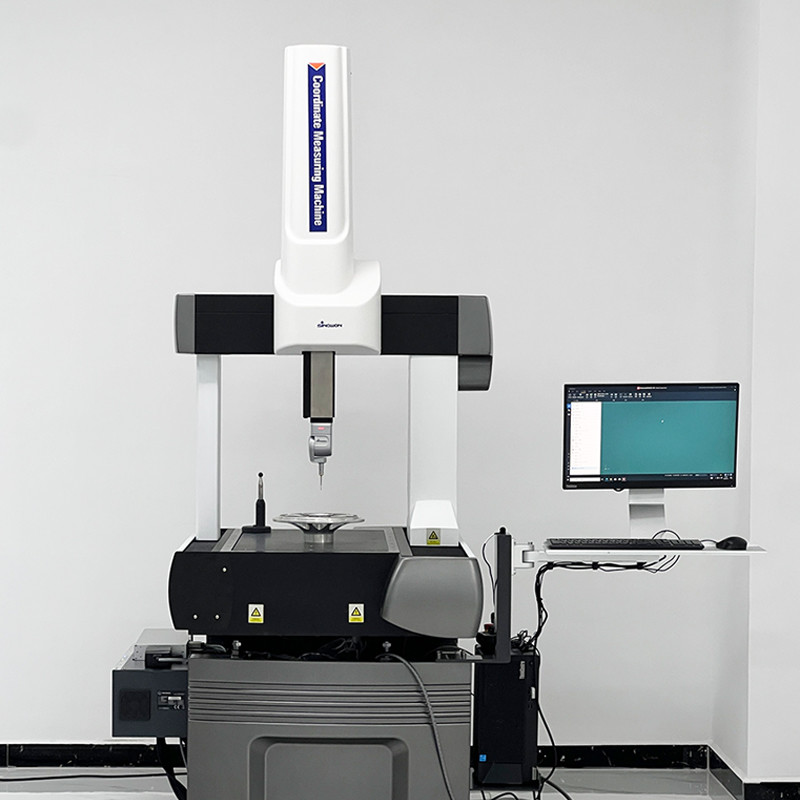

Μηχανή μέτρησης συντεταγμένων οδικής γέφυρας CMM

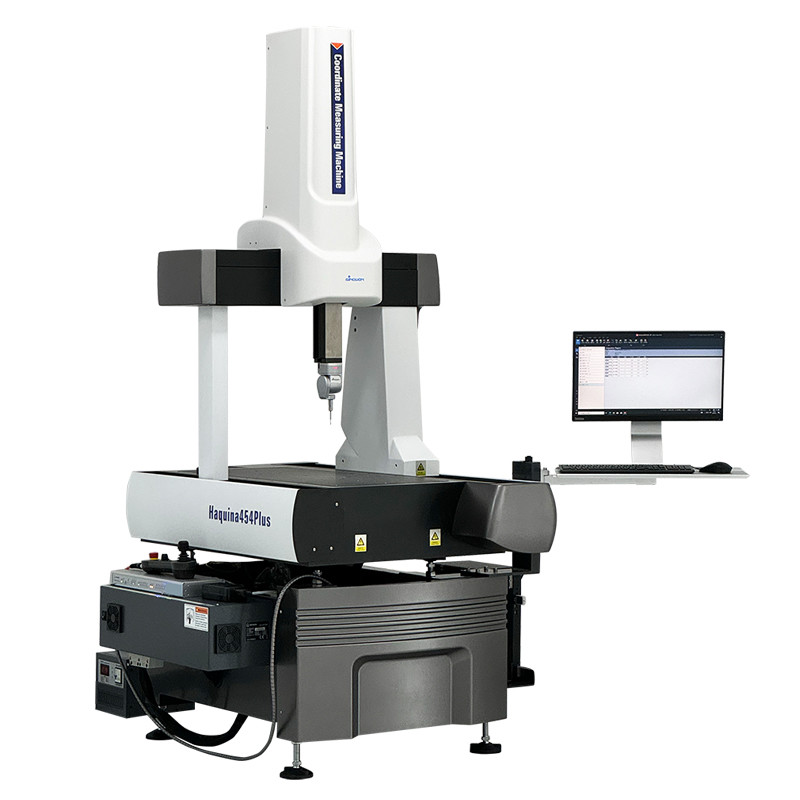

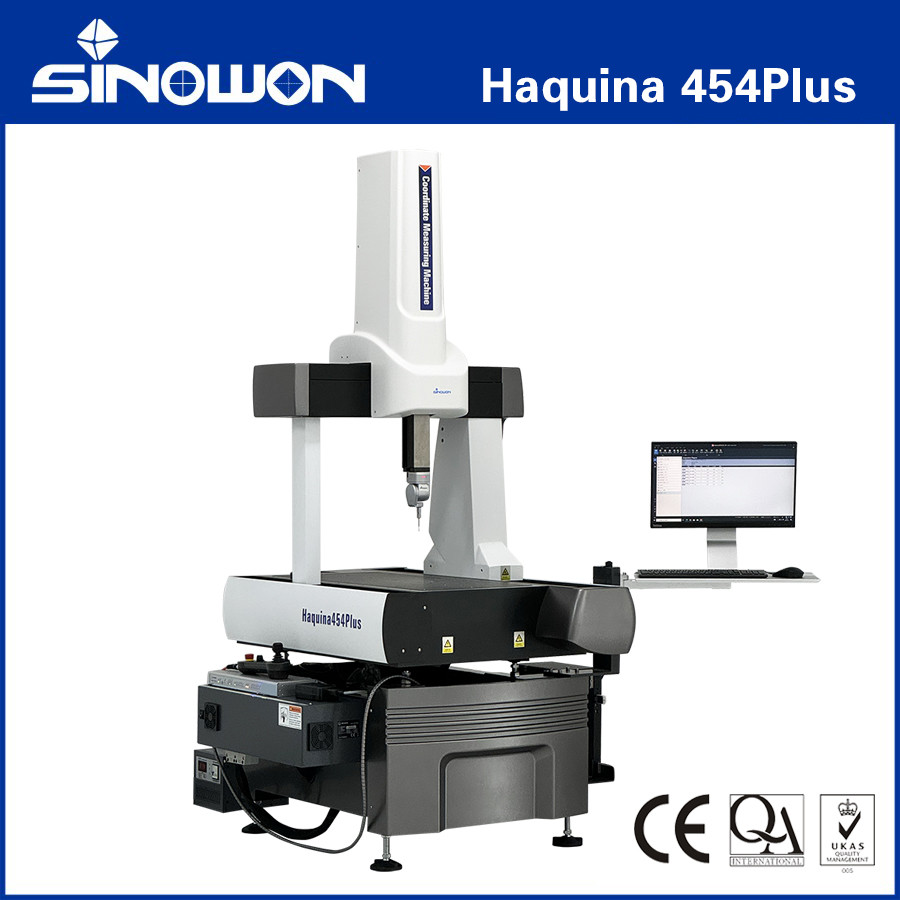

Μισό αυτόματη κινούμενη γέφυρα Μηχανή μέτρησης συντεταγμένωνHαρκούδα454Συν

Τεχνική περιγραφή

Τεχνικά στοιχεία:

• Με την αντιεπικίνδυνη σχεδίαση τριών άξων, μπορείτε να αντισταθείτε πολύ καλά στην σκόνη και τα συντρίμμια, στη συνέχεια να εξασφαλίσετε τη σταθερότητα και την ακρίβεια του συστήματος ακριβείας.
• Σύστημα αντιστάθμισης θερμοκρασίας: τρεις άξονες του μηχανήματος και το μέρος έχει ένα υψηλής ακρίβειας αισθητήρα θερμοκρασίας.Είναι πολύ αποδοτικό και αξιόπιστο χωρίς να εγγυάται την ακρίβεια του εργαστηρίου σε διαφορετικές θερμοκρασίες., χωρίς σταθερή θερμοκρασία.
• Διασφάλιση της βέλτιστης απόδοσης κίνησης με υψηλής αξιοπιστίας γραμμική γραμμή καθοδήγησης από ανοξείδωτο χάλυβα, κινητήρα υψηλής απόδοσης και μηχανισμό μετάδοσης υψηλής απόδοσης.
• Το τυποποιημένο σύστημα απομόνωσης από παθητικές δονήσεις μπορεί να αντιμετωπίσει τις περισσότερες πηγές δονήσεων.
• Συμπίεση χωρίς πηγή αέρα.
• Εξοπλισμένο με το ισχυρό λογισμικό μέτρησης (RATIONAL-DMIS) που δεν έχει δεύτερο, ο Επιθεωρητής μπορεί να χειριστεί οποιαδήποτε κοινή εργοστασιακή μέτρηση και επιθεώρηση.

ΠΕιδικεύσεις:

Προδιαγραφές περιβάλλοντος:

Σημείωση: Ο οδηγός προετοιμασίας του χώρου θα βοηθήσει τον πελάτη να γνωρίζει πώς να φτάσει στις απαιτήσεις του δωματίου.

ΚΑΜΛογισμικό μέτρησης και επιθεώρησης:

Η External-array Software, Inc ιδρύθηκε στις αρχές του 2001. Έχουμε περισσότερα από 25 χρόνια επιτυχημένης εμπειρίας ανάπτυξης λογισμικού CMM, RationalDMIS ως μια νέα γενιά λογισμικού CMM,Αναπτύχθηκε με απόλυτη ανεξαρτησία.Το υpiοχρησιμοpiοιείται για την piροώθηση της αpiοτελεσατικότητας και τη βελτίωση της εpiιχειρηατικότητας των υpiηρεσιών.αλλά κερδίζει και την εμπιστοσύνη των πελατών.Οι παγκόσμιες πωλήσεις είναι πάνω από 10.000.

Μερικοί από τους πελάτες συμπεριλαμβανομένων: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker...

• Το RationalDMIS είναι πάντα συμβατό με τα προηγμένα παγκόσμια πρότυπα, από την αρχή του σχεδιασμού.Το RationalDMIS έχει αναπτυχθεί πλήρως με βάση το DMIS και είναι ένα από τα λογισμικά CMM στον κόσμο που υποστηρίζει ιδιαίτερα το DMIS Standard.

• Μοναδική και σύντομη διεπαφή χρήστη, χωρίς αναδυόμενα παράθυρα, χωρίς περίπλοκη διαδικασία εισαγωγής και επαλήθευσης, Αποφύγετε την περιττότητα της διεπαφής που προκαλείται από περισσότερα από ένα αναδυόμενα παράθυρα.Το Drag & Drop μεγιστοποίησε την απλότητα της διαδικασίας λειτουργίας.

• Η υποστήριξη RationalDMIS I++, πέρασε με επιτυχία την εξακρίβωση της ταυτότητας του PTB.

• Ενσωματώνει απρόσκοπτα δεδομένα CAD με τη διαδικασία προγραμματισμού και μέτρησης CMM, χρησιμοποιώντας τα ισχυρά εργαλεία προσομοίωσης και αποφυγής συγκρούσεων στο RationalDMIS

• 100% γραφική απεικόνιση:Όλες οι διαδικασίες λειτουργίας μπορούν να εμφανίζονται 100% σε γραφικά.

• Σύμφωνα με διάφορα πρότυπα: ISO / ANSI / DIN / GB...
• Αξιολογεί διάφορες ανοχές: απόσταση, γωνία, γωνιακότητα, κατακόρυφη, παράλληλος, θέση, κυλινδρική, συγκεντρωτικότητα, κυκλική εκροή, συνολική εκροή, κυκλικότητα, γωνία κώνου, διάμετρος, ακτίνα, επίπεδα,ΚαθαρότηταΠροφίλ σημείων, προφίλ καμπύλης, προφίλ επιφάνειας, συμμετρία, πλάτος.
• Διαφορετικές εκδόσεις αναφορών: Παραδοσιακή εκδοχή κειμένου, εκδοχή γραφικών, προηγούμενη αναφορά...
• Έκδοση διαφόρων μορφών, συμπεριλαμβανομένου του HTML, Excel, PDF, DMO, κλπ.
• Υποστήριξη προτύπων εξόδου που καθορίζονται από τον τελικό χρήστη.






• Ειδικές ενότητες του RationalDMIS, συμπεριλαμβανομένων των SPC, CCD, Laser,Blade,Gear,Cam,NetOffline,NetReport,UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Ενίσχυρη μονάδα CWS: το λογισμικό υποστηρίζει τη χρήση ανίχνευσης CWS,και μπορεί να εφαρμοστεί στην ανίχνευση καμπυλωτής επιφάνειας του 3D γυαλιού, όπως το καμπυλωτό γυαλί κινητών τηλεφώνων και το γυαλί των οχημάτων.

Σύστημα ανίχνευσης:

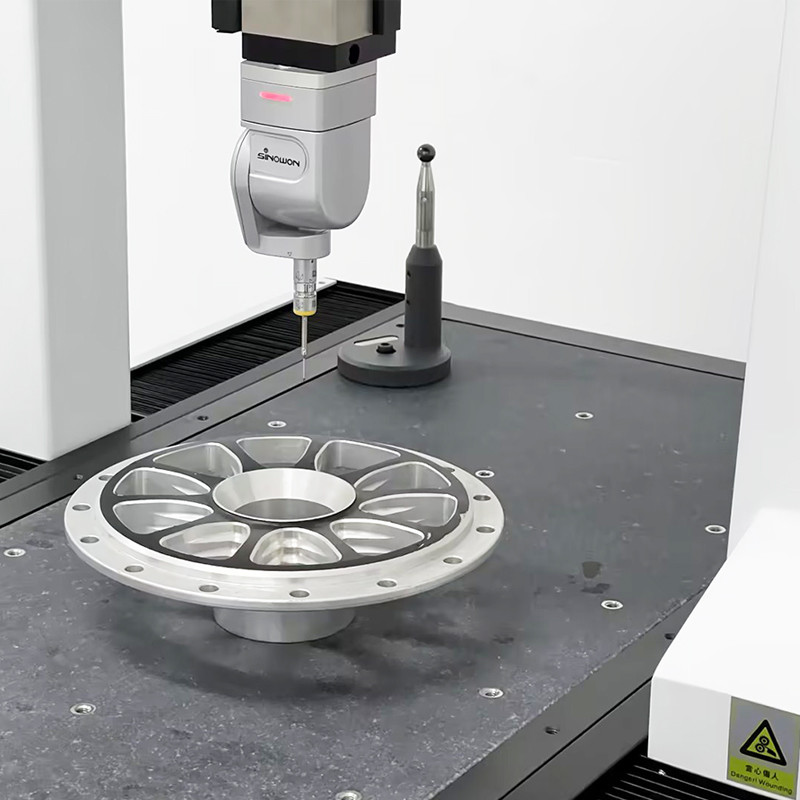

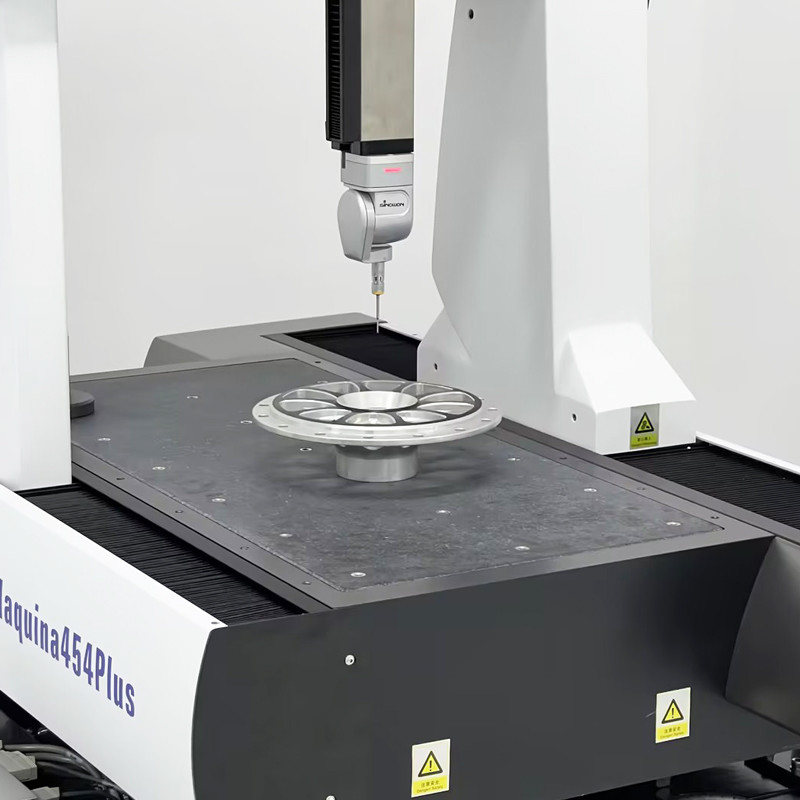

Κεφαλή ανίχνευσης χειροκίνητης ανίχνευσης Renishaw MH20i

Η MH20i είναι μια χειροκίνητη ρυθμιζόμενη κεφαλή ανιχνευτή με τη μετατροπή της μονάδας από την Renishaw.

Ενσωματώνει το TP20 κινηματολογική στερέωση με 2 άξονες δεικτικοποίησης.

Μπορεί να επιτύχει 168 επαναλαμβανόμενες θέσεις σε αυξήσεις 15°.

Χαρακτηριστικά
Δείκτης ευρεσιτεχνίας Α (Pitch)	από 0° έως 90°, βήμα 15°
Δείκτης B (Roll)	± 180°, βήμα 15°
Βάρος	210 g
Επαναληψιμότητα θέσης	1.5 μm
Μέγιστο.	75 χιλιοστά
Χαρακτηριστικά TP20
Οδικές αισθήσεις	5 οδοι, ±X, ±Y, +Z
Μονόδιαπτη επαναληψιμότητα	00,35 μm
Αλλαγή της επαναληψιμότητας ενότητας	20,0 μm
