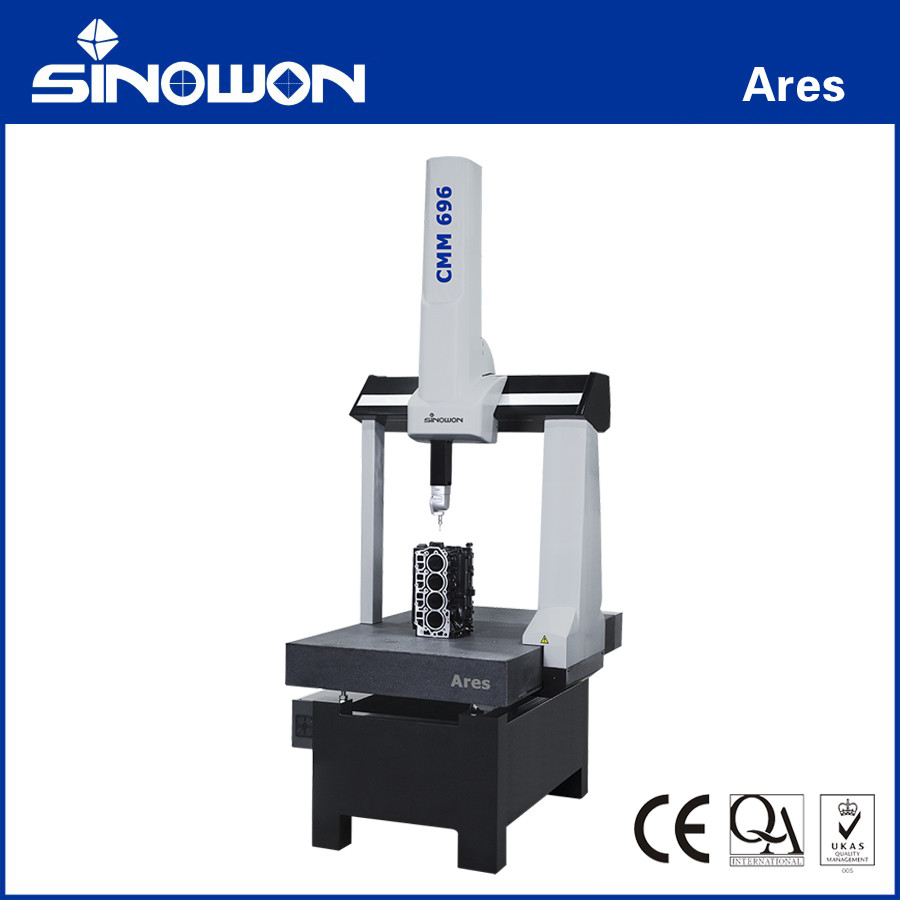

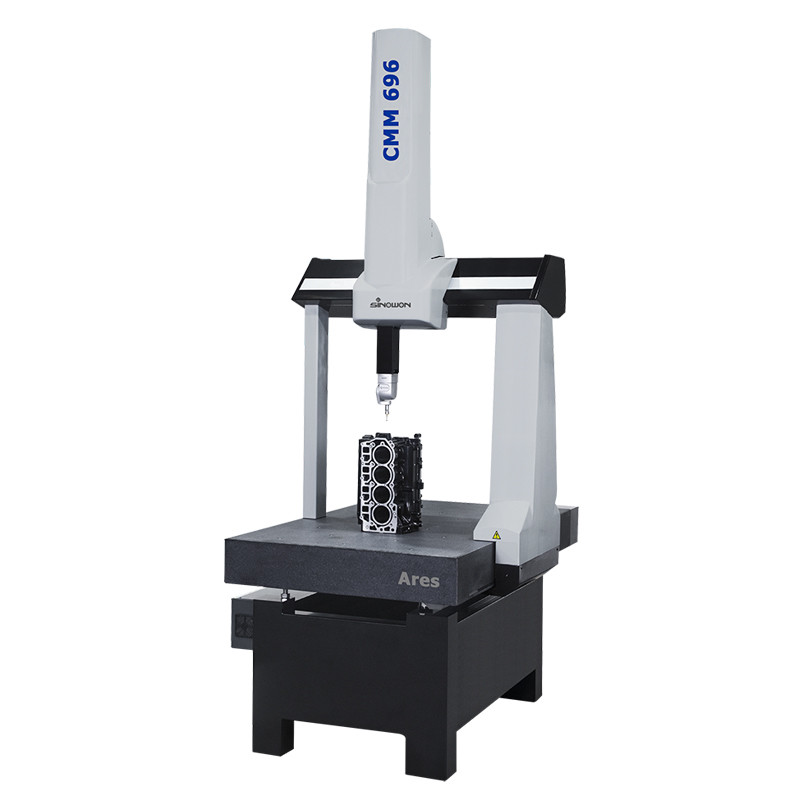

Οικονομική μηχανή μέτρησης συντεταγμένων AresΣειρά
Εισαγωγή:
Η κύρια μονάδα του Ares υιοθετεί μια δομή από αλουμίνιο, και ταυτόχρονα,ένα ευρύ φάσμα αρχών ανάλυσης πεπερασμένων στοιχείων υποβοηθούμενου από υπολογιστή σχεδιασμού και αρχών μονωτικού σχεδιασμού εφαρμόζονται στη διαδικασία σχεδιασμούΑυτό καθιστά όλο το σύστημα μηχανής έχουν βελτιωμένη αντοχή θερμοκρασίας και αντοχή στρεβλώσεων / παραμόρφωσης, βελτιώσει τη σταθερότητα της χωρικής δομής ολόκληρης της μηχανής,και να μειώσει την επιρροή της δομικής μικροδιαμόρφωσηςΗ σχεδίαση διανεμημένου αέρα κλειστού κυκλώματος βελτιστοποιεί τη μηχανική κίνηση του άξονα της μηχανής μέτρησης.Ως αποτέλεσμα, το πλήρες σύστημα παρουσιάζει υψηλό βαθμό επαναληψιμότητας κατά τη διάρκεια της διαδικασίας μέτρησης και μακροπρόθεσμη σταθερότητα του συστήματος.
FΓεωλογίες:
Η ακτίνα Χ υιοθετεί τεχνολογία τριγωνικής ακτίνας υψηλής ακρίβειας (Tricision ®).και είναι ο καλύτερος δομικός σχεδιασμός για να εξασφαλίσει τη σταθερότητα και την ακαμψία..
Οι τρεις άξονες κινούνται όλοι από συγχρονισμένες ζώνες, οι οποίες είναι συμπαγείς, αδιάβροχες, γρήγορες, χαμηλού θορύβου και εύκολες στη συντήρηση.
Ι εξοπλισμένο με λογισμικό μέτρησης συντεταγμένων, μπορεί να ανταποκριθεί σε οποιεσδήποτε γενικές ανάγκες επιθεώρησης εργοστασίου.
l Μπορούμε να παρέχουμε επαγγελματικές ολοκληρωμένες λύσεις σχεδιασμού (συμπεριλαμβανομένων των θεμελίων, της μείωσης των δονήσεων, του κλιματισμένου δωματίου, της φόρτωσης και της εκφόρτωσης κλπ.).
Προδιαγραφές:
|
Σχήμα
|
Μέγιστο επιτρεπόμενο σφάλμα MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Ταχύτητα (mm/s) |
3D Max. Επιτάχυνση (mm/s2)
|
| HP-TMe |
HP-THDe |
| Ε0/Ε150 |
PFTU |
R0 |
Ε0/Ε150 |
PFTU |
R0 |
| Άρης 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Άρης 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Σχήμα
|
Πεδίο ταξιδιού ((mm) |
Μέγεθος (mm) |
Μέγιστο βάρος του μετρούμενου εργαστηρίου (kg) |
Βάρος της μηχανής (kg) |
| X |
Y |
Z |
Lx |
Λυ |
Λζ |
| Άρης 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Άρης 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Διαμόρφωση του ανιχνευτή για δοκιμές επιδόσεων:
HP-TMe/HP-THDe:Συμβατική μέτρηση δύναμης.Ο ανιχνευτής έχει μήκος 10 mm,η διάμετρος της άκρης είναι 4 mm.
Οι μετρήσεις επιδόσεων ισχύουν υπό τους ακόλουθους όρους:
Τυποποιημένη θερμοκρασία περιβάλλοντος:18 - 22°C.
Αλλαγές θερμοκρασίας περιβάλλοντος:1°C/h - 2°C/24h·
Διάβλημα θερμοκρασίας:1°C/m·
Σχετική υγρασία: 25% - 75%
|
Διάγραμμα δομής:
RationalDMIS2Λογισμικό μέτρησης:
Έχει λάβει πιστοποίηση ANSI, ISO, GB, PTB, πάντα συγχρονισμένη με προηγμένα πρότυπα και προηγμένες έννοιες σχεδιασμού,και υποστηρίζει πλήρως το διεθνώς δημοφιλές πρωτόκολλο ελέγχου I++.Έχει ένα φιλικό προς το χρήστη και απλό περιβάλλον εργασίας λογισμικού, μοναδική γρήγορη λειτουργία σύρσης και πτώσης και απρόσκοπτη σύνδεση με δεδομένα CAD. 100% γραφική απεικόνιση από τη μέτρηση μέχρι την έκδοση της έκθεσης,που παρέχει μια πλήρη λύση μέτρησης για επιχειρήσεις.
Το λογισμικό Rational DMIS ενσωματώνει μονάδες CAD, λεπτών τοιχωμάτων και σαρώσεων για να καλύψει τις αυξανόμενες ανάγκες μέτρησης των πελατών μας.
ΧαρακτηριστικάΟρθολογικό DMIS:
l Υποστηρίζει IGES, STEP, DXF, STL, XYZ και άλλες μορφές.
l Υποστηρίζει CATIA, UG, PRO-E, Solidworks, Parasolid άμεση διεπαφή ανάγνωσης.
l Ευφυής ανίχνευση: προσομοίωση σε πραγματικό χρόνο της διαδρομής ανίχνευσης, αυτόματη βελτιστοποίηση της διαδρομής ανίχνευσης·
Πλήρης και γρήγορος υπολογισμός ανοχής: σύμφωνα με τα GB, ISO, Y14.5, ANSI, DIN, AGMA και άλλα πρότυπα·
l Διαφορετική έξοδος εκθέσεων. Υποστήριξη HTML, Excel, PDF, OUT, TXT μορφή.
Πλούσιες ειδικές ενότητες: στατιστική ανάλυση SPC, σύνθετη εικόνα CCD, σάρωση με λέιζερ γραμμής, ανάλυση λεπίδας, ανάλυση κυλινδρικών τροχών, ανάλυση καμάρας, προγραμματισμός δικτύου, έκθεση δικτύου.
Ο βασικός αλγόριθμος έχει πιστοποιηθεί από το Physikalisch-Technischen Bundesanstalt (PTB).
