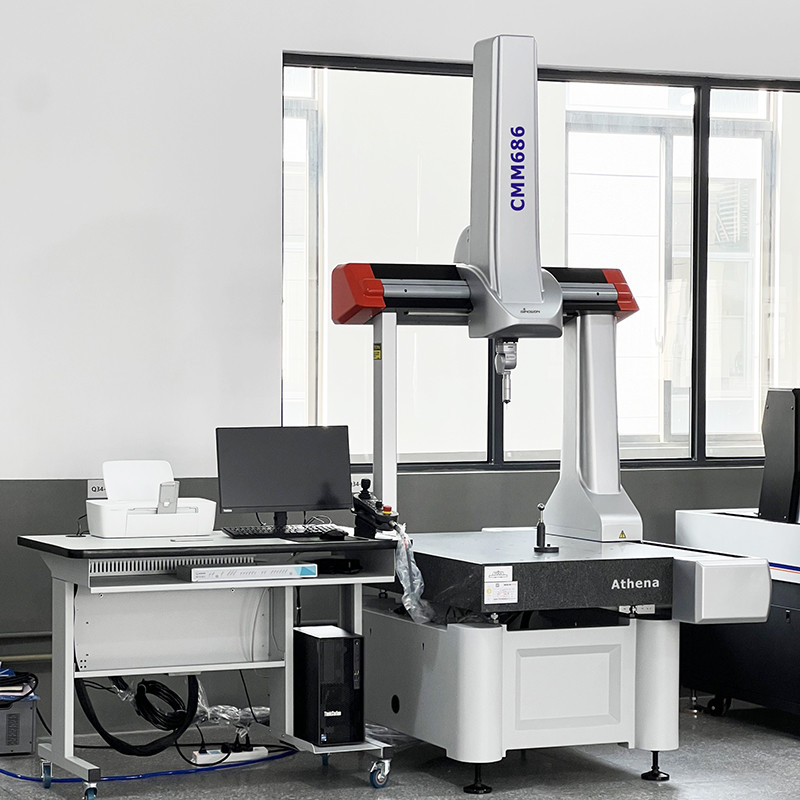

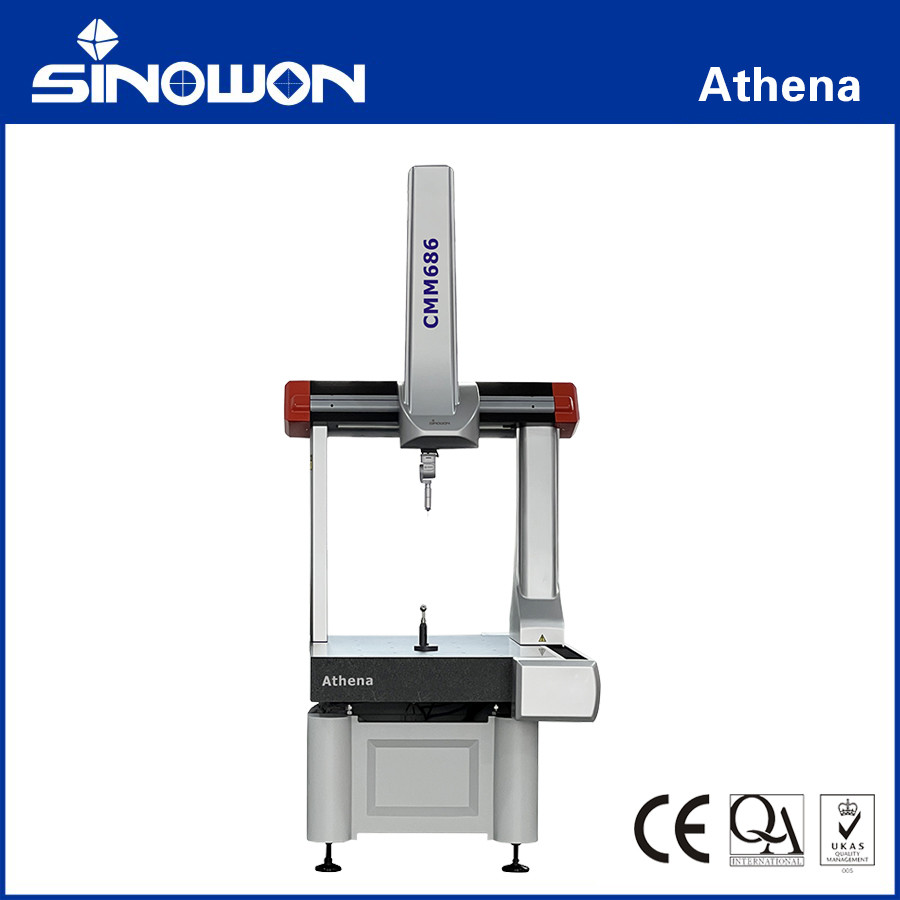

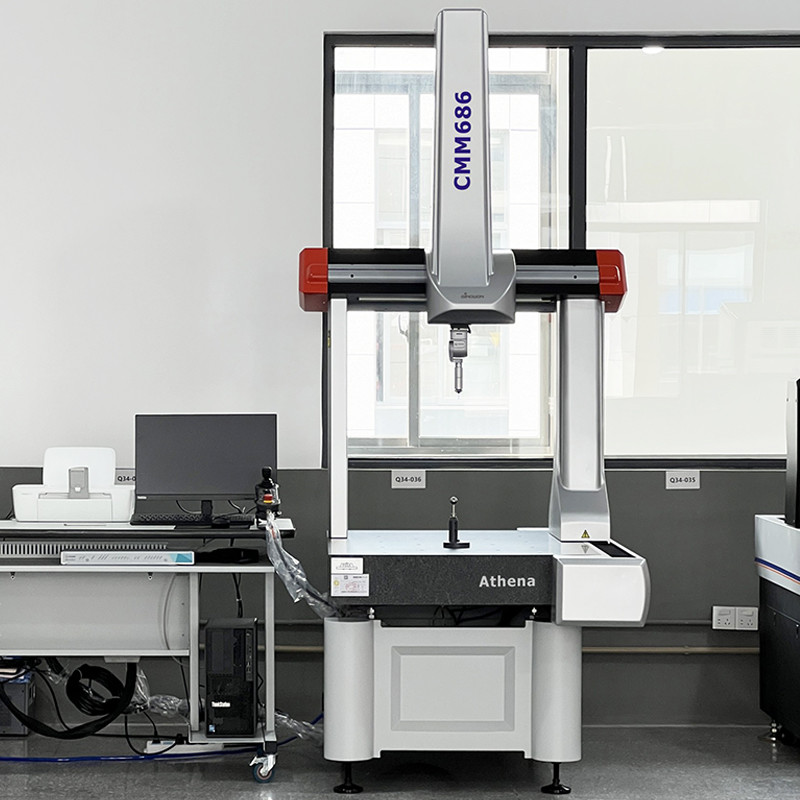

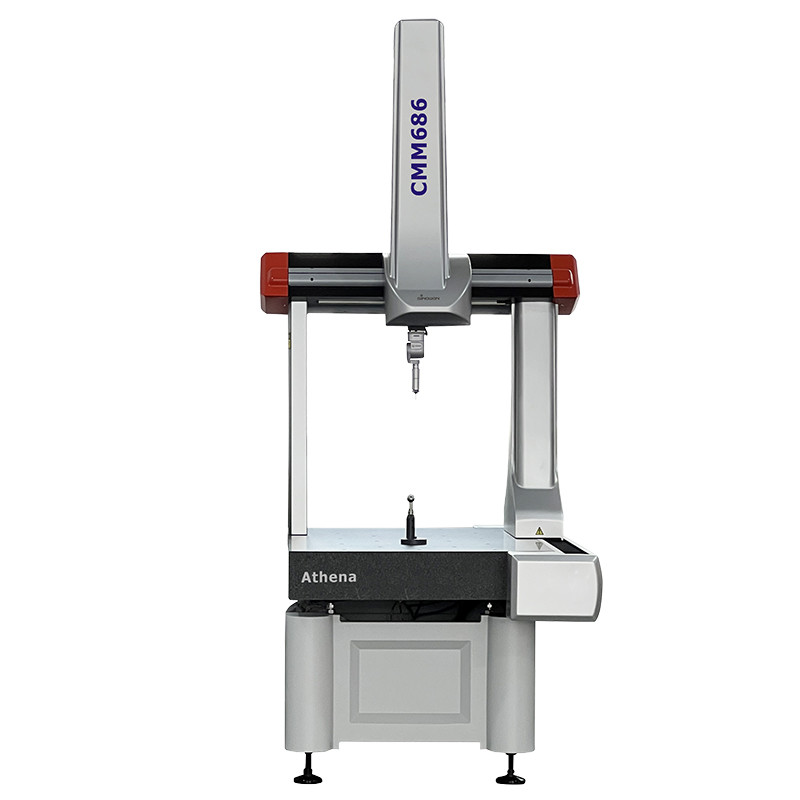

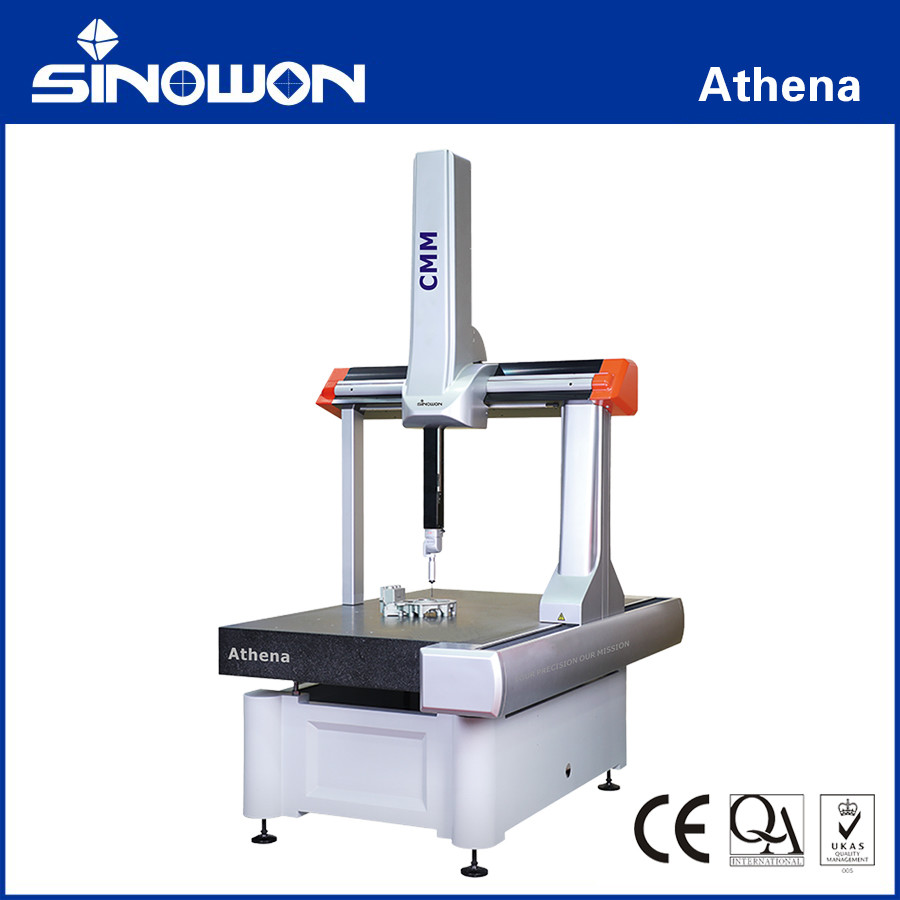

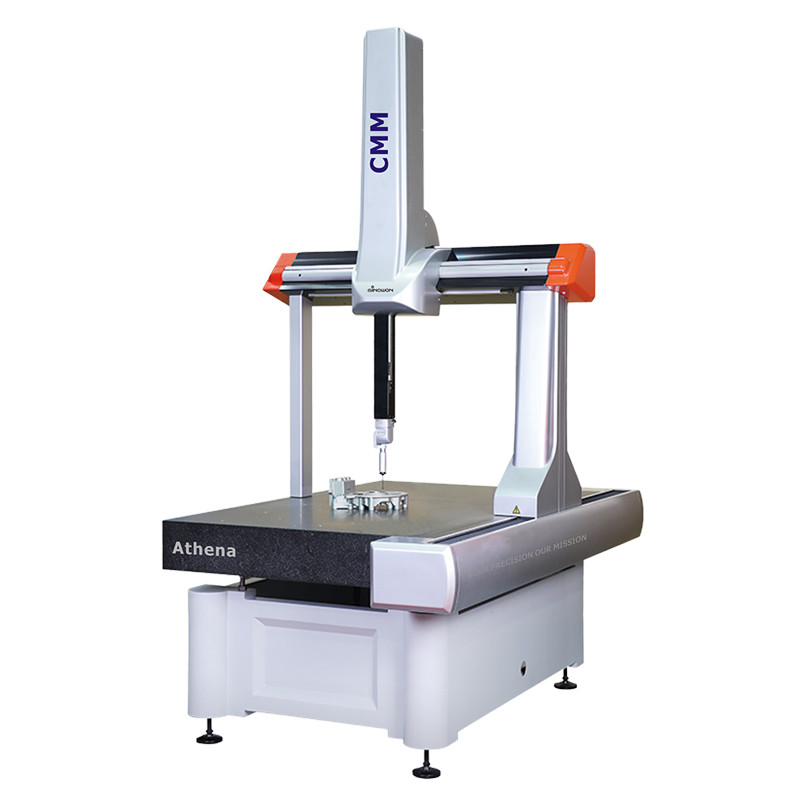

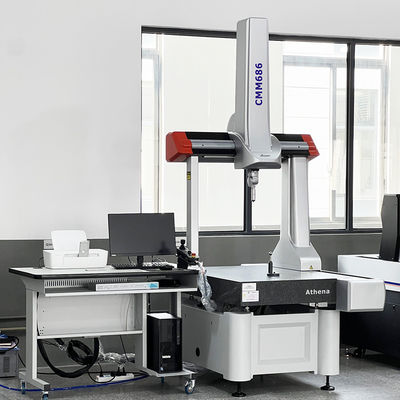

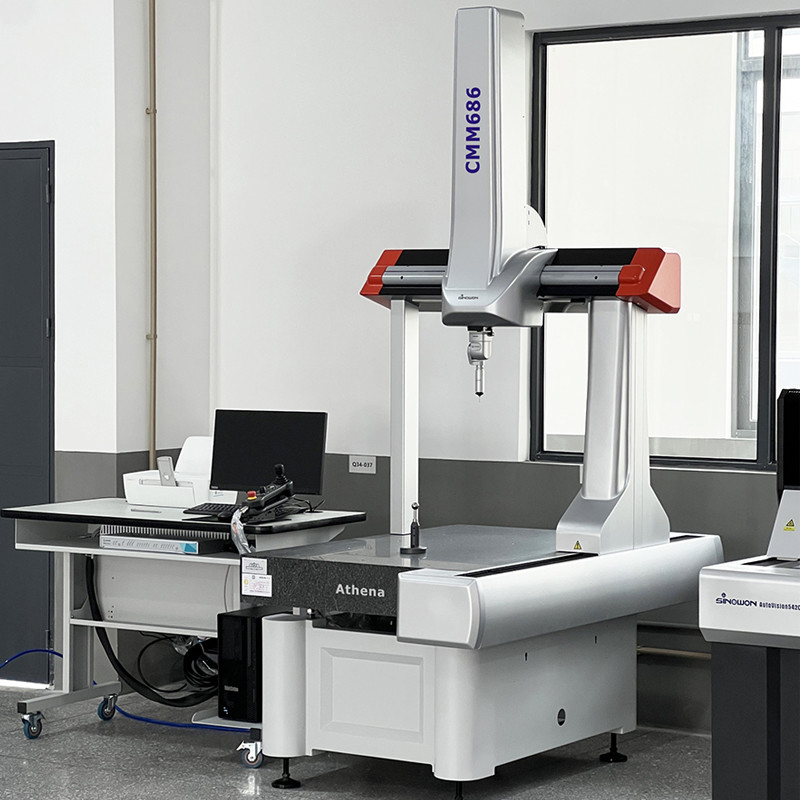

Μηχανή Μέτρησης Συντεταγμένων Athena Σειρά
Εισαγωγή Προϊόντος:
Από την άποψη της δομής της βασικής μηχανής, η Athena διαθέτει κατασκευή εξ ολοκλήρου από αλουμίνιο και χρησιμοποιεί ολοκληρωμένες τεχνικές CAD, συμπεριλαμβανομένης της Ανάλυσης Πεπερασμένων Στοιχείων (FEA) και της Ανάλυσης Ενοτήτων, με αποτέλεσμα τη βελτιωμένη θερμική, διαστασιακή/στρεπτική και γεωμετρική σταθερότητα και μειώνει την παραμόρφωση της δομής και τις επιπτώσεις των κραδασμών και της θερμικής μεταβολής στην απόδοση μέτρησης. Ο σχεδιασμός αεροστατικών εδράνων περιμετρικής περιτύλιξης βελτιστοποιεί την κίνηση της κινηματικής των αξόνων. Επομένως, ολόκληρο το σύστημα χαρακτηρίζεται από τη βέλτιστη επαναληψιμότητα μέτρησης και τη μακροπρόθεσμη συνέπεια του συστήματος.
Χαρακτηριστικό Προϊόντος:
- Η δέσμη Χ έχει υιοθετήσει την τεχνολογία εξαιρετικής ακαμψίας. Αυτή η δομή είναι η καλύτερη λύση για την ελάφρυνση του βάρους του κύριου φορείου και τη βελτίωση της σταθερότητας και της ακαμψίας του κύριου φορείου, οπότε μπορεί να βελτιώσει σημαντικά την απόδοση του CMM.
- Η λειτουργία μετάδοσης όλων των αξόνων της μηχανής είναι ιμάντας χρονισμού, του οποίου η συμπαγής, αντιολισθητική δομή το καθιστά εξαιρετικό σε υψηλή ταχύτητα, χαμηλό θόρυβο και εύκολη συντήρηση.
- Πνευματική εξισορρόπηση (ρυθμιζόμενη) για τον άξονα Z, η οποία κάνει τον άξονα Z να λειτουργεί σταθερά, με αυτόματο φρένο σε κατάσταση έκτακτης ανάγκης και διατηρεί το CMM σε ασφάλεια.
- Οι απομακρυσμένοι κινητήρες κίνησης μειώνουν τη κινούμενη μάζα για ταχύτερη ρύθμιση. διαχέουν τη θερμότητα μακριά από το πλαίσιο της μηχανής.
- Εξοπλισμένο με το ισχυρό λογισμικό μέτρησης που είναι ασυναγώνιστο, το EXPLORER μπορεί να χειριστεί οποιεσδήποτε κοινές εργασίες μέτρησης και δοκιμής στο κατάστημα.
- Η Serein θα μπορούσε να παρέχει επαγγελματική ολοκληρωμένη λύση, συμπεριλαμβανομένων των θεμελίων, της απόσβεσης, του κλιματιζόμενου δωματίου, του συστήματος φόρτωσης και εκφόρτωσης κ.λπ.
Προδιαγραφές:
|
Μοντέλο
|
Μέγιστο επιτρεπόμενο σφάλμα MPE(μm), L(mm), (ISO10360-2) |
3D Μέγιστη ταχύτητα (mm/s) |
3D Μέγιστη επιτάχυνση (mm/s²) |
| HP-TMe |
HP-THDe |
HP-S-X1 |
| MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP |
MPETHP/T |
| Athena 564 |
2.3+L/300 |
2.5 |
2.1+L/300 |
2.3 |
1.9+L/300 |
2.1 |
3.0/68 |
520 |
1730 |
| Athena 686 |
2.3+L/300 |
2.5 |
2.1+L/300 |
2.3 |
1.9+L/300 |
2.1 |
3.0/68 |
520 |
1730 |
| Athena 8106 |
2.4+L/300 |
2.6 |
2.2+L/300 |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| Athena 8126 |
2.4+L/300 |
2.6 |
2.2+L/300 |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| Athena 8156 |
2.4+L/300 |
2.6 |
2.2+L/300 |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| Athena 10128 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 10158 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 10218 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 10308 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 121510 |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.0/68 |
433 |
1040 |
| Athena 122210 |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.0/68 |
433 |
1040 |
| Athena 123010 |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.0/68 |
433 |
1040 |
| Athena 152210 |
3.4+L/300 |
3.9 |
3.2+L/300 |
3.8 |
3.1+L/300 |
3.6 |
5.2/68 |
433 |
1040 |
| Athena 153010 |
3.4+L/300 |
3.9 |
3.2+L/300 |
3.8 |
3.1+L/300 |
3.6 |
5.2/68 |
433 |
1040 |
| Athena 152212 |
3.9+L/300 |
4.4 |
3.7+L/300 |
4.3 |
3.6+L/300 |
4.1 |
5.2/68 |
433 |
1040 |
| Athena 153012 |
3.9+L/300 |
4.4 |
3.7+L/300 |
4.3 |
3.6+L/300 |
4.1 |
5.2/68 |
433 |
1040 |
| Μοντέλο |
Εύρος διαδρομής (mm) |
Διαστάσεις (mm) |
Φωτισμός (mm) |
Μέγιστο βάρος του μετρούμενου τεμαχίου
(Kg)
|
Βάρος μηχανής (Kg) |
| X |
Y |
Z |
Lx |
Ly |
Lz |
Dx |
Dz |
Dz1 |
| Athena 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| Athena 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| Athena 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| Athena 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| Athena 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
| Athena 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| Athena 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| Athena 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| Athena 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
| Athena 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| Athena 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| Athena 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| Athena 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| Athena 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| Athena 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| Athena 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
|
Διαμόρφωση αισθητήρα για δοκιμή απόδοσης:
HP-TMe/HP-THDe: Τυπική μέτρηση δύναμης, Ο αισθητήρας έχει μήκος 10mm, Η διάμετρος της άκρης είναι 4 mm.
HP-S-X1: HP-S-X1S/HP-S-X1H/HP-S-X1C, Ο αισθητήρας έχει μήκος 50mm, Η διάμετρος της άκρης είναι 5 mm.
Οι μετρήσεις απόδοσης ισχύουν υπό τις ακόλουθες συνθήκες:
Τυπική θερμοκρασία περιβάλλοντος: 18 - 22°C
Μεταβολές θερμοκρασίας περιβάλλοντος: 1°C/h - 2°C/24h
Θερμοκρασιακή κλίση: 1°C/m
Σχετική υγρασία: 25% - 75%
|
RationalDMIS2 Λογισμικό μέτρησης:
Έχει λάβει πιστοποίηση προτύπων ANSI, ISO, GB, PTB, συγχρονίζεται πάντα με προηγμένα πρότυπα και προηγμένες σχεδιαστικές ιδέες και υποστηρίζει πλήρως το διεθνώς δημοφιλές πρωτόκολλο ελέγχου I++. Διαθέτει φιλική προς το χρήστη και απλή διεπαφή λογισμικού, μοναδική λειτουργία γρήγορης μεταφοράς και απόθεσης και απρόσκοπτη σύνδεση με δεδομένα CAD. 100% γραφική απεικόνιση από τη μέτρηση έως την αναφορά εξόδου, η οποία παρέχει μια πλήρη λύση μέτρησης για τις επιχειρήσεις.
Το λογισμικό Rational DMIS ενσωματώνει μονάδες CAD, λεπτότοιχων και σάρωσης για την κάλυψη των αυξανόμενων αναγκών μέτρησης των πελατών μας.
Χαρακτηριστικά του Rational DMIS:
● Υποστηρίζει IGES, STEP, DXF, STL, XYZ και άλλες μορφές;
● Υποστηρίζει CATIA, UG, PRO-E, Solidworks, άμεση διεπαφή ανάγνωσης Parasolid;
● Έξυπνη ανίχνευση: προσομοίωση σε πραγματικό χρόνο της διαδρομής ανίχνευσης, αυτόματη βελτιστοποίηση της διαδρομής ανίχνευσης;
● Πλήρης και γρήγορος υπολογισμός ανοχής: σύμφωνα με τα πρότυπα GB, ISO, Y14.5, ANSI, DIN, AGMA και άλλα;
● Διαφορετική έξοδος αναφοράς; Υποστήριξη μορφής HTML, Excel, PDF, OUT, TXT;
● Άφθονες ειδικές μονάδες: στατιστική ανάλυση SPC, σύνθετη εικόνα CCD, σάρωση γραμμικού λέιζερ, ανάλυση λεπίδων, ανάλυση κυλινδρικού ελικοειδούς γραναζιού, ανάλυση έκκεντρου, προγραμματισμός δικτύου, αναφορά δικτύου;
● Ο βασικός αλγόριθμος είναι πιστοποιημένος από το Physikalisch-Technischen Bundesanstalt (PTB).
